SolaX-X1/X3-Hybridwechselrichter G4/Pro/Ultra mit dem Reduxi Controller verbinden
Senken Sie Ihre Energiekosten um bis zu 70 %: Verbinden Sie SolaX-Power-X1/X3-Hybridwechselrichter G4, Pro und Ultra über Modbus TCP/IP oder RTU mit dem Reduxi Controller.
Textbeschreibung dieses Bildes

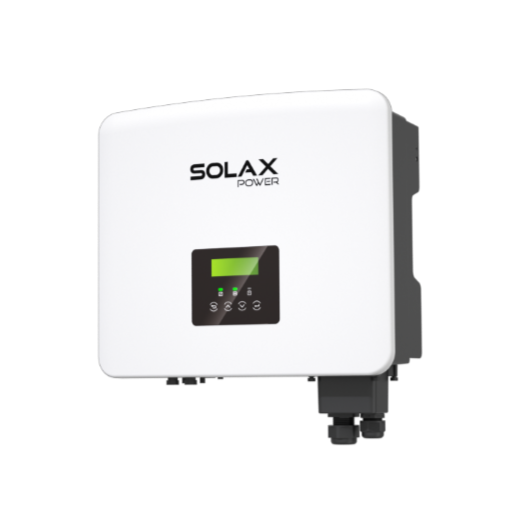

Foto (Produktrendering) eines weißen, wandmontierten Wechselrichters, leicht schräg von der Seite gesehen, auf weißem Hintergrund. Auf der Front steht SOLAX POWER. Unter dem Logo ein kleines schwarzes Display mit grünem Bildschirm, drei kleine Kontrollleuchten und vier runde Tasten. Auf der rechten Seite ein dunkelgraues Seitenteil; darunter ein dunkelgrauer Anschlussblock mit zwei Kabelverschraubungen und kleinen Steckern am unteren Rand.
1 SolaX-Wechselrichter vorbereiten
1.1 Technische Dokumentation
- SolaX X1-Hybrid G4 – Produktseite
- SolaX-Downloads – Handbücher und Datenblätter
1.2 Erforderliche Ausstattung
- SolaX-Power-X1- oder -X3-Hybridwechselrichter (G4, Pro oder Ultra)
- Für Modbus TCP: WiFi-3.0-Dongle oder WiFi-&-LAN-3.0-Dongle
- Für Modbus RTU: RS485-Verbindung zum Reduxi Controller (siehe Verdrahtungsschemata in Punkt 2)
- Reduxi Controller
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
1.3 Neueste Firmware installieren
Der Wechselrichter muss die neueste Firmware haben. Für das Update wenden Sie sich an den SolaX-Power-Support: service.global@solaxpower.com
Die Tabelle zeigt die Firmware-Versionen je Gerät:
Textbeschreibung dieses Bildes
Tabelle der Geräte mit Hardware- und Firmware-Versionen. Spalten: Device, Hardware, Firmware. Energy Storage Inverters, einphasig: X1-IES, ARM V1.23. Dreiphasig: X3-HybridG4, ARM V1.20; X3-Hybrid G4 Pro(Need LAN), ARM V4; X3-IES, ARM V13; X3-Ultra, ARM V4.04. On-grid Inverters, einphasig: X1-MINIG3, ARM V1.46; X1-MINIG4, ARM V1.0; X1-MINI G4 Plus, ARM V1.0; X1-SMART G2, ARM V2.05; X1-BOOSTG3, ARM V1.46; X1-BOOSTG4, ARM V1.0. Dreiphasig: X3-MICG2, ARM V1.17; X3-PROG2, ARM V1.17; X3-MEGAG2, ARM V008.02; X3-FORTH, ARM V015.01; X3-FORTH Plus, ARM V002.01; X3-GROUND, ARM V1.00. Wi-Fi-Dongle: Pocket WiFi2.0/Plus(Transition)(SX/SJ), V3.005.01; Pocket WiFi 3.0(SV/SR), V3.005.01; Pocket WiFi 3.0(SS), V3.031.02; Pocket WiFi+LAN(SN), V1.001.20(WiFi, LAN all support); Pocket WiFi+4GM(SM), V1.001.23(Only WiFi); Pocket WiFi+LAN 2.0(XW), V001.31(WiFi, LAN all support).
2 Physischer Anschluss
2.1 Modbus TCP/IP
Das Bild zeigt die gesamte Verbindung vom Reduxi Controller zum Wechselrichter.
Textbeschreibung dieses Bildes
Schema einer Modbus-TCP/IP-Verbindung auf weißem Hintergrund. Oben links: schwarze Box mit abgerundeten Ecken und der Beschriftung Controller, mit dem reduxi-Logo. Oben Mitte: weiße Box mit der Beschriftung Hybrid Inverter, auf der SOLAX POWER steht, mit einem kleinen grünen Display. Mitte links: ein weißer Router mit Antennen und einem WLAN-Symbol, beschriftet mit Router. Unten links: ein Globus mit den Buchstaben WWW. Linien: eine durchgezogene cyanfarbene Linie mit der Beschriftung Ethernet vom Controller nach unten zum Router; eine durchgezogene cyanfarbene Linie mit der Beschriftung Ethernet vom Router zur Unterseite des Wechselrichters; eine gestrichelte cyanfarbene Linie vom Router zum WWW-Globus. Eine cyanfarbene Linie von der Unterseite des Wechselrichters führt zu einem cyan umrandeten Kasten mit zwei schwarzen Dongles, daneben ein rotes Ausrufezeichen, und rotem Text: Dongle WiFi 2.0 or Dongle WiFi & LAN 3.0.
2.2 Modbus RTU
Das Bild zeigt die gesamte Verbindung vom Reduxi Controller zum Wechselrichter.
Textbeschreibung dieses Bildes
Schema einer Modbus-RTU-Verbindung auf weißem Hintergrund. Mitte: schwarze Box mit abgerundeten Ecken und der Beschriftung Controller mit dem reduxi-Logo. Rechts: weiße Box mit der Beschriftung Hybrid Inverter, auf der SOLAX POWER steht. Links: ein weißer Router mit Antennen, beschriftet mit Router, und darunter ein Globus mit den Buchstaben WWW. Linien: eine durchgezogene cyanfarbene Linie mit der Beschriftung Ethernet vom Router zum Controller; eine durchgezogene cyanfarbene Linie mit der Beschriftung RS 485 A/B vom Controller zur Unterseite des Wechselrichters; eine gestrichelte cyanfarbene Linie vom Router zum WWW-Globus.
2.2.1 Verdrahtungsschemata
Verbinden Sie die Klemmen A und B des RS485-Anschlusses am Reduxi Controller mit dem COM-Anschluss des Wechselrichters, wie für Ihre Serie dargestellt.
Textbeschreibung dieses Bildes
Verdrahtungsschema mit dem Titel X1/X3 G4 Series. Links: Strichzeichnung der Unterseite eines SolaX-Wechselrichters mit runden Steckern und Lüftern; ein Stecker ist durch einen roten Rahmen markiert. Eine cyanfarbene Linie führt zu einem cyan umrandeten Bereich rechts. An dessen oberem Ende eine Steck-/Anschlussleiste mit der Beschriftung SolaX Inverter COM, bei der eine Position durch einen roten Rahmen markiert ist, durch eine schwarze Linie nach unten mit den Klemmen verbunden. Darunter: ein Block mit der Beschriftung Reduxi Controller mit einer 4-poligen Klemme mit der Beschriftung RS485; daneben eine Leiste mit vier Klemmen mit den Beschriftungen GND, A, B, 5VDC. Die Klemmen A und B liegen in einem roten Rahmen und sind durch eine schwarze Linie mit dem COM-Anschluss des Wechselrichters verbunden.
Textbeschreibung dieses Bildes
Verdrahtungsschema mit dem Titel X1/X3 Ultra Series. Links: Strichzeichnung der Unterseite eines SolaX-Wechselrichters mit mehreren Steckern und Lüftern; ein Steckerblock ist durch einen roten Rahmen markiert. Eine cyanfarbene Linie führt zu einer Zeichnung einer Abdeckung mit vier Buchsen, von denen eine durch einen roten Rahmen markiert ist. Rechts: ein großer cyan umrandeter Bereich. An dessen oberem Ende eine Tabelle mit der Beschriftung SolaX Inverter COM 1, durch eine schwarze Linie mit der Abdeckung verbunden. Darunter: ein Block mit der Beschriftung Reduxi Controller mit einer 4-poligen Klemme mit der Beschriftung RS485; daneben eine Leiste mit vier Klemmen mit den Beschriftungen GND, A, B, 5VDC. Die Klemmen A und B liegen in einem roten Rahmen und sind durch eine schwarze Linie mit dem Anschluss des Wechselrichters verbunden.
Textbeschreibung dieses Bildes
Verdrahtungsschema mit dem Titel X1/X3 PRO Series. Links: Strichzeichnung der Unterseite eines SolaX-Wechselrichters; an dessen rechtem Ende ein cyan umrandeter Bereich mit vier beschrifteten RJ45-Buchsen, von denen eine durch einen roten Rahmen markiert ist. Eine cyanfarbene Linie führt zu einem cyan umrandeten Bereich rechts. An dessen oberem Ende ein RJ45-Stecker mit farbigen Adern und eine Pin-Tabelle mit der Beschriftung Solax Inverter Com 1 / RS485 (Spalten Pin No. und Definition; Pins 1 und 2 Not assigned; Pin 3 eine +12V-Leitung; Pins 4 und 5 in einem roten Rahmen mit REMOTE_485A und REMOTE_485B; Pin 6 GND2_COM; Pins 7 und 8 Not assigned). Darunter: ein Block mit der Beschriftung Reduxi Controller mit einer 4-poligen Klemme mit der Beschriftung RS485; daneben eine Leiste mit vier Klemmen mit den Beschriftungen GND, A, B, 5VDC. Die Klemmen A und B liegen in einem roten Rahmen und sind durch eine schwarze Linie mit dem RJ45-Stecker verbunden.
3 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
4 SolaX-Wechselrichter zu Reduxi hinzufügen
Nachdem Sie den Reduxi Controller und den SolaX-Hybridwechselrichter verbunden haben, registrieren Sie ihn als neues Gerät.
4.1 Grundeinstellungen
Melden Sie sich lokal im Reduxi Configurator an (siehe Punkt 3) und klicken Sie auf + Add device.
Textbeschreibung dieses Bildes
Screenshot der Seitenleiste des Reduxi Configurators. Kopfzeile: reduxi Configurator-Logo. Der Abschnitt Devices (mit einem Minussymbol) listet auf: Iskraemeco AM550 (Strommast-Symbol) und zwei Einträge mit Sonnensymbolen und ohne sichtbare Namen. Unten ist eine Schaltfläche Add device mit einem Pluszeichen, markiert mit einem cyanfarbenen Rechteck.
Wählen Sie im ersten Schritt die Grundeinstellungen. Für einen einphasigen Wechselrichter wählen Sie X1. Für einen dreiphasigen Wechselrichter wählen Sie X3.
- Device type:
Hybrid Inverter - Typ:
SolaX Power X1 HybridoderSolaX Power X3 Hybrid - Name: ein Name Ihrer Wahl, zum Beispiel Solax Power X3 Hybrid G4
Textbeschreibung dieses Bildes
Screenshot des Reduxi-Configurator-Assistenten, Schritt 1 Basic settings (Schritt 2 Communication channel ist ausgegraut). Überschrift: Basic settings. Felder: Device type *: Hybrid inverter (Dropdown); Type *: Solax Power X3 Hybrid G4 (Dropdown); Name *: Solax Power X3 Hybrid G4 (Textfeld). Schaltflächen: Back (links), Next (rechts, dunkel).
Klicken Sie auf Next.
4.2 Kommunikationseinstellungen
Im zweiten Schritt richten Sie den Kommunikationskanal für Modbus zwischen dem Reduxi Controller und dem SolaX-Wechselrichter ein. Wählen Sie TCP/IP oder RTU, je nach Ihrer Verbindung.
4.2.1 Modbus TCP
| Parameter | Wert |
|---|---|
| Verbindung | TCP/IP |
| IP | Die IP-Adresse des SolaX-Wechselrichters |
| Port | 502 |
| Modbus unit ID | Dieselbe ID, die am Wechselrichter eingestellt ist. Standard: 1
|
| Benutzerpasswort | Derselbe PIN-Code wie für das Display des Wechselrichters, zum Beispiel 2014
|
| PV | Ist eine PV-Anlage installiert: Yes oder No
|
| Batterie | Ist eine Batterie installiert: Yes oder No
|
Textbeschreibung dieses Bildes
Screenshot des Reduxi-Configurator-Assistenten, Schritt 2 Communication channel (Schritt 1 ist Basic settings). Überschrift: Communication channel and device configuration. Felder: Connection *: TCP/IP (Dropdown); IP *: leer; Port *: 502; Modbus unit ID *: 1; User password *: ein Wert ist eingetragen (das Feld zeigt ein Passwort; der Wert ist hier ausgelassen); PV *: Yes (Dropdown, Hinweis: Is PV installed on the inverter?); Battery *: Yes (Dropdown, Hinweis: Is battery installed on the inverter?). Schaltflächen: Back (links), Test communication und Done (rechts).
4.2.2 Modbus RTU
| Parameter | Wert |
|---|---|
| Verbindung | Local Port |
| Port | 1 |
| Baudrate | 9600 |
| Data Bits | 1 |
| Stop Bits | 1 |
| Parity | None |
| Modbus unit ID |
1 (dieselbe ID wie am Wechselrichter) |
| Benutzerpasswort | Derselbe PIN-Code wie für das Display des Wechselrichters, zum Beispiel 2014
|
| PV | Ist eine PV-Anlage installiert: Yes oder No
|
| Batterie | Ist eine Batterie installiert: Yes oder No
|
Textbeschreibung dieses Bildes
Screenshot des Reduxi-Configurator-Assistenten, Schritt 2 Communication channel (Schritt 1 ist Basic settings). Überschrift: Communication channel and device configuration. Felder: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 1; User password *: ein Wert ist eingetragen (das Feld zeigt ein Passwort; der Wert ist hier ausgelassen); Phase *: L1 (Hinweis: To what phase is the inverter connected to.); PV *: Yes (Hinweis: Is PV installed on the inverter?); Battery *: Yes (Hinweis: Is battery installed on the inverter?). Schaltflächen: Back (links), Test communication und Done (rechts).
4.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest den SolaX-Wechselrichter einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
Beispiele für das Ergebnis bei diesem Gerät:
Textbeschreibung dieses Bildes
Screenshot eines Dialogs Test communication im Reduxi Configurator (Schließen-X oben rechts, dunkle Schaltfläche Close unten rechts). Grüner Text in einem weißen Feld: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Additional parameters: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (im Bild teilweise abgeschnitten); PV_POWER_ACTIVE_MAX: 0.
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel Test communication und einem Schließen-x oben rechts. Meldung in rotem Text: Unable to communicate with device. Dunkle Schaltfläche unten rechts: Close.
Schlägt der Test fehl, prüfen Sie die Einstellungen und die Verdrahtung und versuchen Sie es erneut.
5 Messwerte prüfen
5.1 Letzte Messwerte
Prüfen Sie die Messwerte und die Kommunikation im Reduxi Configurator unter Devices – SolaX Power Inverter – Last Measurement.
Textbeschreibung dieses Bildes
Screenshot der Seite 'Last measurements' eines Geräts im Reduxi Configurator. Registerkarten: Last measurements (aktiv), Analyze, Archive. Oben rechts: Dropdown zur Aktualisierung 'Without refreshing' und eine Schaltfläche zum Aktualisieren. Karte 'Control type': Schaltflächen Auto (hellgrün) und Manual (dunkel, ausgewählt); Zeitstempel 14. 03. 2025 12:49:13. Alle Werte darunter haben den Zeitstempel 14. 03. 2025 12:49:01, sofern nicht anders angegeben. Karte PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: leer (Einheit kW); enumeration.PV_STATE_NAME: CONNECTED. Karte Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Karte Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Karte Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Karte Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: leer (kW); Grid export active power limit: leer (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Karte Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (Zeitstempel 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Steuerung durch Reduxi aktivieren
Für die erweiterte Steuerung binden Sie das Gerät in die Optimierungsmodi des Reduxi-Systems ein. Stellen Sie unter Devices – SolaX Power Inverter im Reduxi Configurator den control type auf AUTO. Nur dann wirken sich Strategiebefehle auf die Batterie aus.
Um mit dynamischen Preisen und dynamischen Tarifen maximale Flexibilität und geringere Energiekosten zu erreichen, legen Sie eine Strategie fest, wie unter Strategien für den Reduxi Controller beschrieben.
Nachdem Sie das Gerät hinzugefügt haben, können Sie es über die Reduxi-Anwendung überwachen und steuern.
✓ Zusammenfassung
Vorbereitung (Punkt 1): Installieren Sie die neueste Firmware. Für Modbus TCP besorgen Sie den WiFi-3.0-Dongle oder den WiFi-&-LAN-3.0-Dongle.
SolaX-Anschluss (Punkt 2): Verbinden Sie den Wechselrichter über Modbus TCP/IP mit dem Reduxi Controller oder verdrahten Sie RS485 für Modbus RTU.
Zu Reduxi hinzufügen (Punkte 3–4): Melden Sie sich bei der Reduxi-Weboberfläche an, klicken Sie auf + Add device, wählen Sie X1 oder X3 und geben Sie die Kommunikationseinstellungen ein. Klicken Sie auf Test communication und dann auf Done.
In Betrieb nehmen (Punkt 5): Prüfen Sie die letzten Messwerte. Stellen Sie den control type auf AUTO und legen Sie eine Strategie fest.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Modbus funktioniert nicht | Installieren Sie die neueste Firmware. Für das Update wenden Sie sich an service.global@solaxpower.com. |
| Keine Modbus-TCP-Verbindung | Modbus TCP benötigt den WiFi-3.0-Dongle oder den WiFi-&-LAN-3.0-Dongle. |
| Test communication schlägt fehl | Prüfen Sie die Einstellungen und die Verdrahtung. Kontrollieren Sie die Modbus-Unit-ID (Standard 1) und das Benutzerpasswort. Das ist der PIN-Code des Wechselrichter-Displays. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
