So verbinden Sie AlphaESS-C&I-Speichersysteme mit dem Reduxi Controller
Senken Sie Ihre Energiekosten um bis zu 70 %: Reduxi bindet AlphaESS-C&I-Systeme über Modbus TCP/IP ein.
Textbeschreibung dieses Bildes
AlphaESS-Logo mit dem Slogan your smart energy. Links ein stilisierter Buchstabe A aus grauen, schwarzen, grünen und gelben Formen; rechts das Wort AlphaESS in Dunkelgrau und darunter der Text your smart energy.
1 Technische Dokumentation
Herstellerunterlagen zu den unterstützten AlphaESS-C&I-Systemen:
- Produktseite AlphaESS TB125 – TB125: 125 kW, 261,2 kWh, LiFePO4, IP55
- Datenblatt TB125 – PDF, verlinkt auf der Produktseite des TB125
- Produktseite AlphaESS H30/H50-G3 – H30: 30 kW, H50: 50 kW, IP55
- Datenblatt H30/H50-G3 – PDF, verlinkt auf der Produktseite des H30/H50-G3
2 Erforderliche Ausrüstung
Halten Sie Folgendes bereit:
- Reduxi Controller (installiert und online)
- AlphaESS-C&I-Speichersystem (TB 125, G2-H30, G2-H50 oder H50-G3) mit der neuesten Firmware
- Netzwerkverbindung zwischen dem Reduxi Controller und dem AlphaESS-System (Ethernet)
- IP-Adresse des AlphaESS-Systems (Sie finden sie mit dem Netzwerk-Scan im Reduxi Configurator)
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Systemübersicht und Firmware
3.1 Modbus-TCP/IP-Verbindung

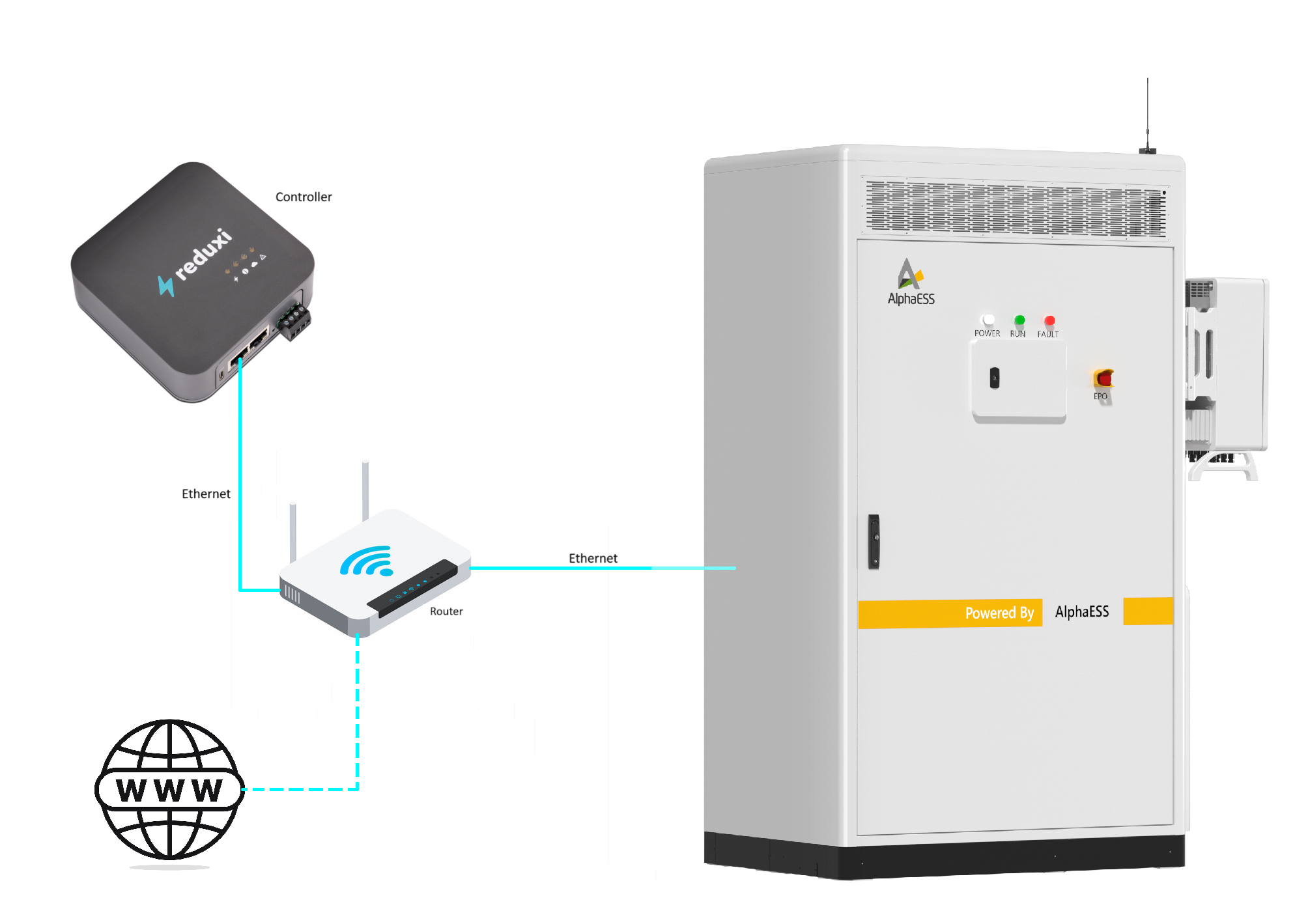

Das Bild zeigt die gesamte Verbindung vom Reduxi Controller zum Wechselrichter.
Textbeschreibung dieses Bildes
Anschlussschema auf weißem Hintergrund. Oben links: schwarzer Kasten mit der Beschriftung Controller und dem Reduxi-Logo. Links in der Mitte: ein weißer Router mit Antennen, beschriftet mit Router. Unten links: ein Globus mit den Buchstaben WWW. Rechts: ein hoher weißer Schrank mit AlphaESS-Logo, einem kleinen Bedienfeld mit Anzeigeleuchten, einem gelben Etikettenband nahe dem unteren Rand und einer Antenne oben, mit einem kleineren weißen Kasten an seiner rechten Seite. Cyanfarbene Linien: eine durchgezogene Linie mit der Beschriftung Ethernet vom Controller nach unten zum Router; eine durchgezogene Linie mit der Beschriftung Ethernet vom Router zum Schrank; eine gestrichelte Linie vom Router zum WWW-Globus.
3.2 Firmware aktualisieren
Für das Update wenden Sie sich per E-Mail an den AlphaESS-Support: info@alpha-ess.com
Wenn das Update abgeschlossen ist, fahren Sie mit Punkt 4 fort.
4 Externe Steuerung am AlphaESS-System aktivieren
Reduxi kann das Gerät nur steuern, wenn es entsprechend konfiguriert ist. Das erledigen Sie in der Batterieoberfläche des AlphaESS-Systems (Touchscreen).
4.1 An der Batterieoberfläche anmelden
Adresse der Batterieoberfläche: http://IP_AlphaESS:8085 (ersetzen Sie IP_AlphaESS durch die IP-Adresse des Systems).
| Parameter | Wert |
|---|---|
| Benutzer | admin |
| Passwort | Alpha123! |
4.2 Dispatch-Modus einstellen

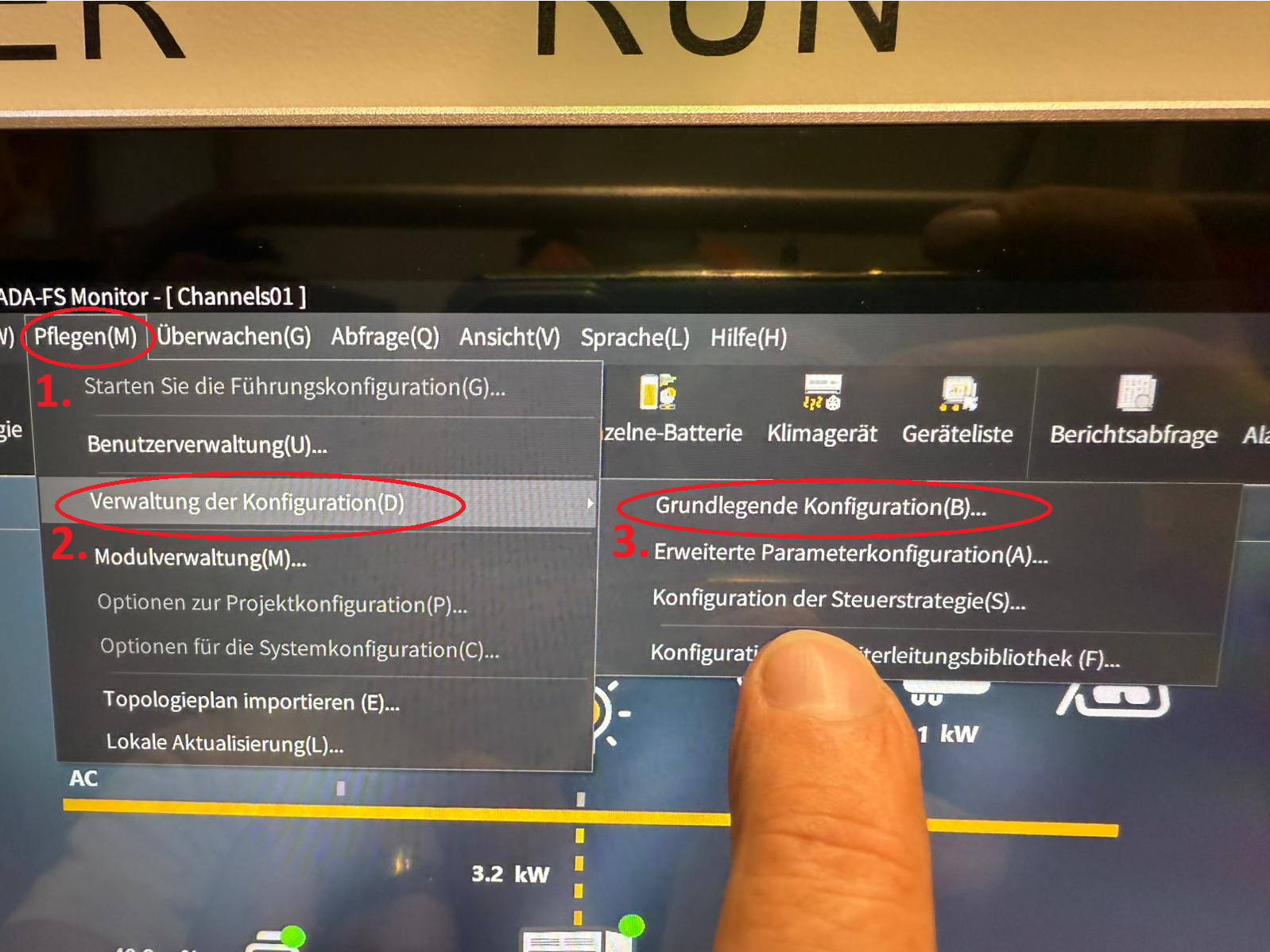

Textbeschreibung dieses Bildes
Foto eines Geräte-Displays mit dem Fenstertitel 'ADA-FS Monitor - [ Channels01 ]' (linker Teil abgeschnitten) und einer deutschen Menüleiste: Pflegen(M) (rot eingekreist, mit 1. markiert), Überwachen(G), Abfrage(Q), Ansicht(V), Sprache(L), Hilfe(H). Das Menü Pflegen(M) ist geöffnet mit den Einträgen: Starten Sie die Führungskonfiguration(G)...; Benutzerverwaltung(U)...; Verwaltung der Konfiguration(D) (rot eingekreist, mit 2. markiert, hervorgehoben, mit Untermenüpfeil); Modulverwaltung(M)...; Optionen zur Projektkonfiguration(P)... (ausgegraut); Optionen für die Systemkonfiguration(C)... (ausgegraut); Topologieplan importieren(E)...; Lokale Aktualisierung(L).... Untermenü von Verwaltung der Konfiguration: Grundlegende Konfiguration(B)... (rot eingekreist, mit 3. markiert); Erweiterte Parameterkonfiguration(A)...; Konfiguration der Steuerstrategie(S)...; Konfiguration ...leitungsbibliothek(F)... (teilweise von einem Finger verdeckt). Symbole der Symbolleiste im Hintergrund sind unter anderem Einzelne-Batterie, Klimagerät, Geräteliste, Berichtsabfrage. Ein Finger zeigt auf das Untermenü. Im Hintergrund ist ein Leistungsflussdiagramm mit einer gelben Linie und dem Wert 3.2 kW zu sehen; am oberen Rand des Fotos sind die Buchstaben 'ER' und 'RUN' teilweise zu sehen.
Textbeschreibung dieses Bildes

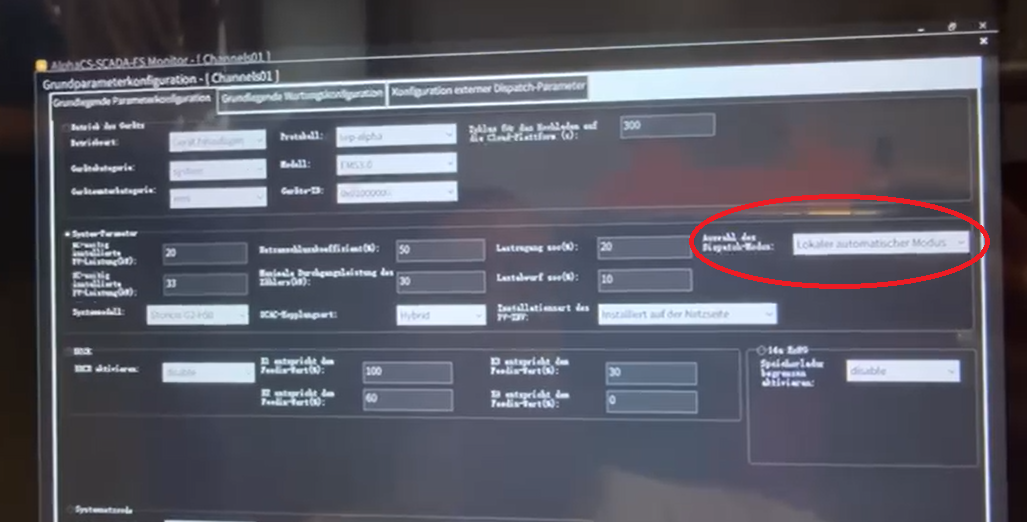

Foto eines Computermonitors mit einem deutschsprachigen AlphaESS-Überwachungsprogramm. Tabs oben: Grundlegende Parameterkonfiguration, Grundlegende Wartungskonfiguration, Konfiguration externer Dispatch-Parameter. Der erste Tab ist geöffnet und zeigt viele Parameterfelder. Eine rote Ellipse markiert rechts das Feld Auswahl des Dispatch-Modus:; sein Dropdown zeigt einen Text (beginnt mit Lokaler, vermutlich Lokaler automatischer Modus).

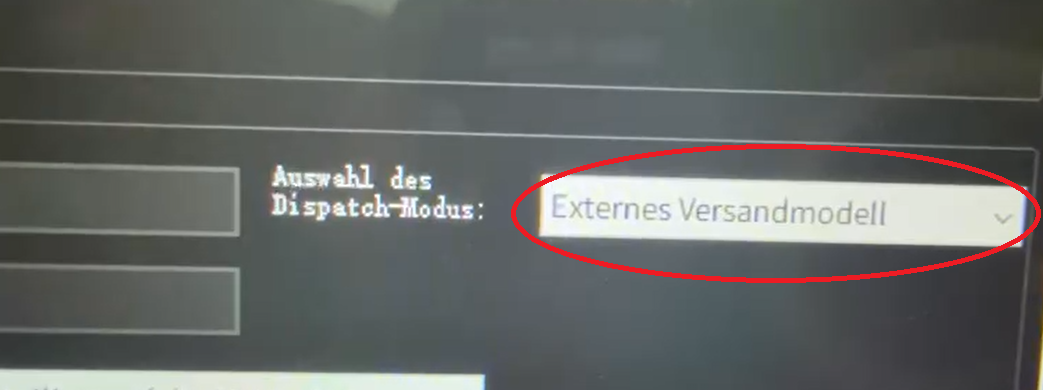

Textbeschreibung dieses Bildes
Foto eines Bildschirms (dunkler Hintergrund, verpixelter Text) der AlphaESS-Oberfläche auf Deutsch. Beschriftung: Auswahl des Dispatch-Modus:. Dropdown-Feld: Externes Versandmodell, durch eine rote Ellipse markiert. Zwei leere Eingabefelder befinden sich links von der Beschriftung.
Fügen Sie das Gerät anschließend zum Reduxi Controller hinzu.
5 Bei der Reduxi Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
6 AlphaESS-C&I-System zu Reduxi hinzufügen
Sobald das AlphaESS-System angeschlossen und auf externe Steuerung gestellt ist, registrieren Sie es als neues Gerät.
6.1 Grundeinstellungen
Melden Sie sich lokal am Reduxi Configurator des Controllers an (siehe Punkt 5) und klicken Sie auf + Add device.

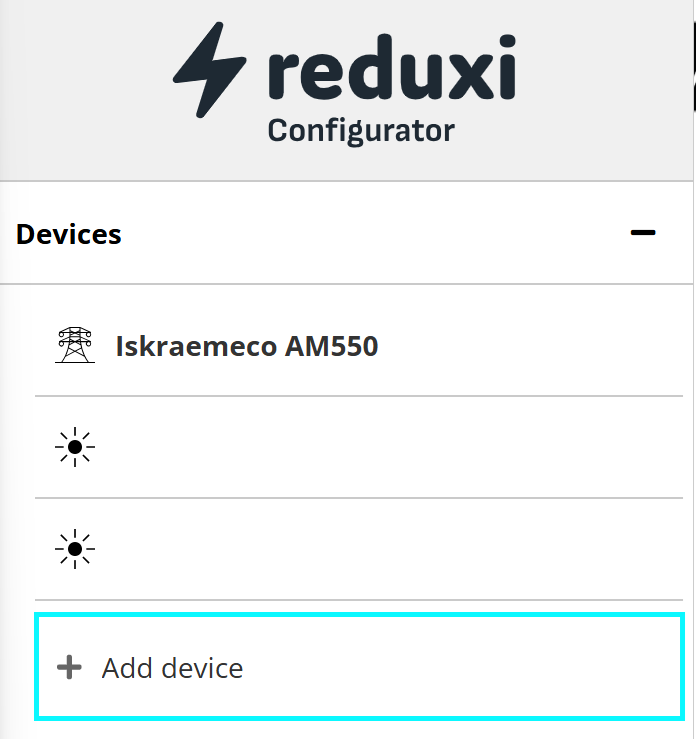

Textbeschreibung dieses Bildes
Screenshot der Seitenleiste des Reduxi Configurators. Kopfzeile: reduxi Configurator-Logo. Der Abschnitt Devices (mit einem Minussymbol) listet auf: Iskraemeco AM550 (Strommast-Symbol) und zwei Einträge mit Sonnensymbolen und ohne sichtbare Namen. Unten ist eine Schaltfläche Add device mit einem Pluszeichen, markiert mit einem cyanfarbenen Rechteck.
Legen Sie im ersten Schritt die Basiseinstellungen fest. Die Werte hängen vom Modell ab:
| Modell | Gerätetyp | Type | Name (Beispiel) |
|---|---|---|---|
| TB 125 | Battery |
AlphaESS TB 125 |
AlphaESS TB 125 |
| G2-H30, G2-H50, H50-G3 | Hybrid Inverter |
AlphaESS G2-H30/H50, H50-G3 |
AlphaESS G2-H30 |

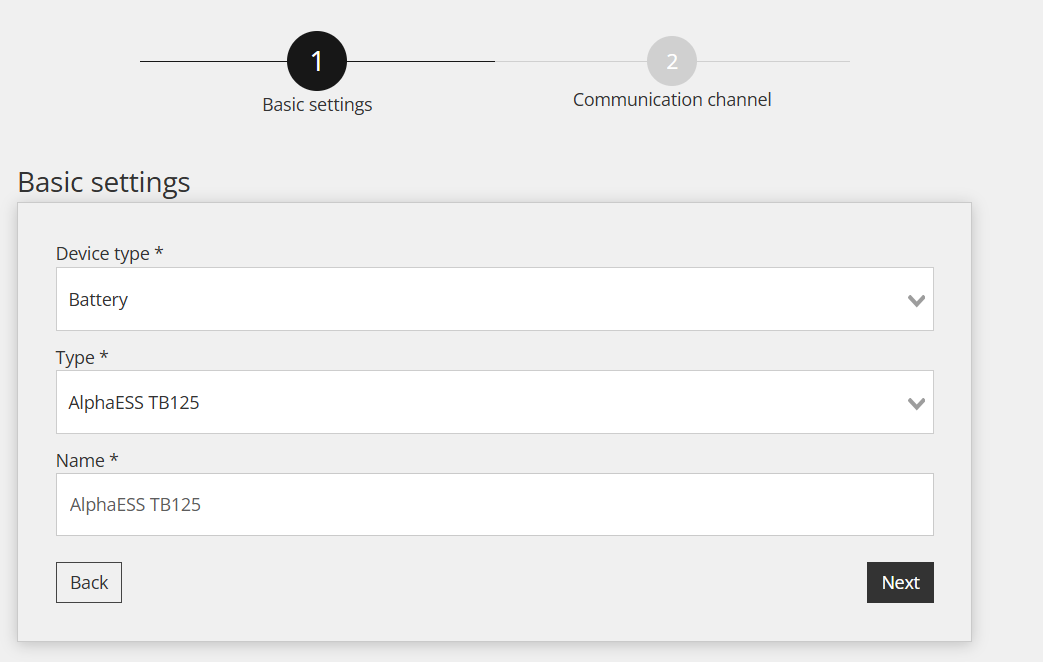

Textbeschreibung dieses Bildes
Screenshot des Reduxi-Configurator-Assistenten, Schritt 1 'Basic settings' (Schritt 2 ist 'Communication channel', ausgegraut). Formular: Device type *: Battery; Type *: AlphaESS TB125; Name *: AlphaESS TB125. Schaltflächen: Back, Next.

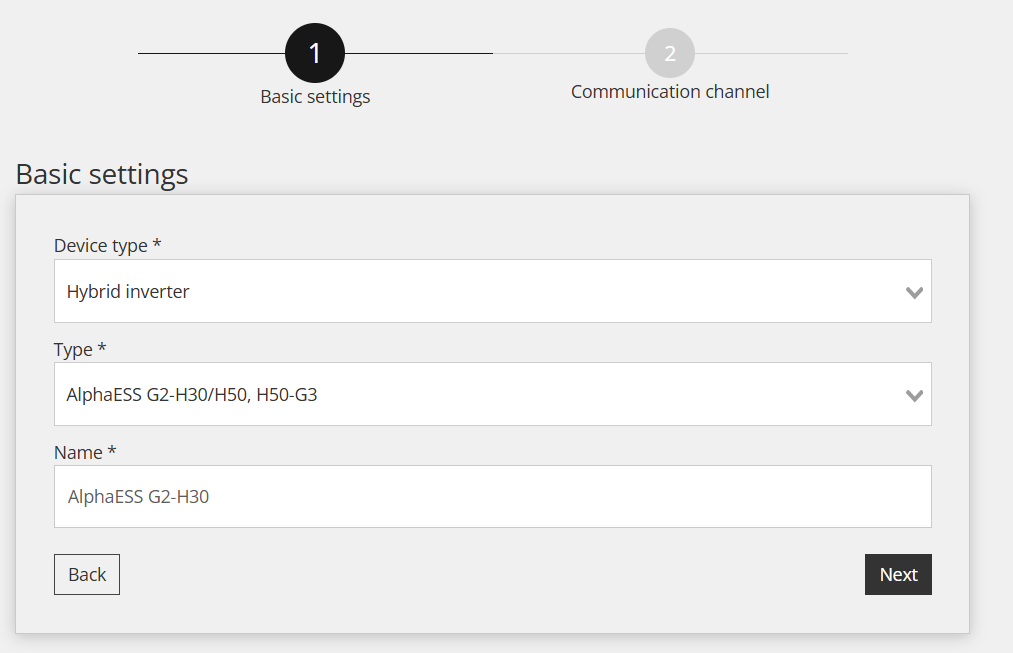

Textbeschreibung dieses Bildes
Screenshot des Reduxi-Configurator-Assistenten, Schritt 1 'Basic settings' (Schritt 2 ist 'Communication channel', ausgegraut). Formular: Device type *: Hybrid inverter; Type *: AlphaESS G2-H30/H50, H50-G3; Name *: AlphaESS G2-H30. Schaltflächen: Back, Next.
Klicken Sie auf Next, um zu den Kommunikationseinstellungen zu gelangen.
6.2 Kommunikationseinstellungen
In diesem Schritt richten Sie die Modbus-TCP/IP-Verbindung zwischen dem Reduxi Controller und dem AlphaESS-System ein. Die Werte sind für alle Modelle gleich.
| Parameter | Wert |
|---|---|
| Verbindung | TCP/IP |
| IP | IP-Adresse des AlphaESS-Systems, oder nutzen Sie Scan for IP |
| Port | 502 |
| Modbus unit ID | Dieselbe wie die ID des Wechselrichters (Standard 1) |

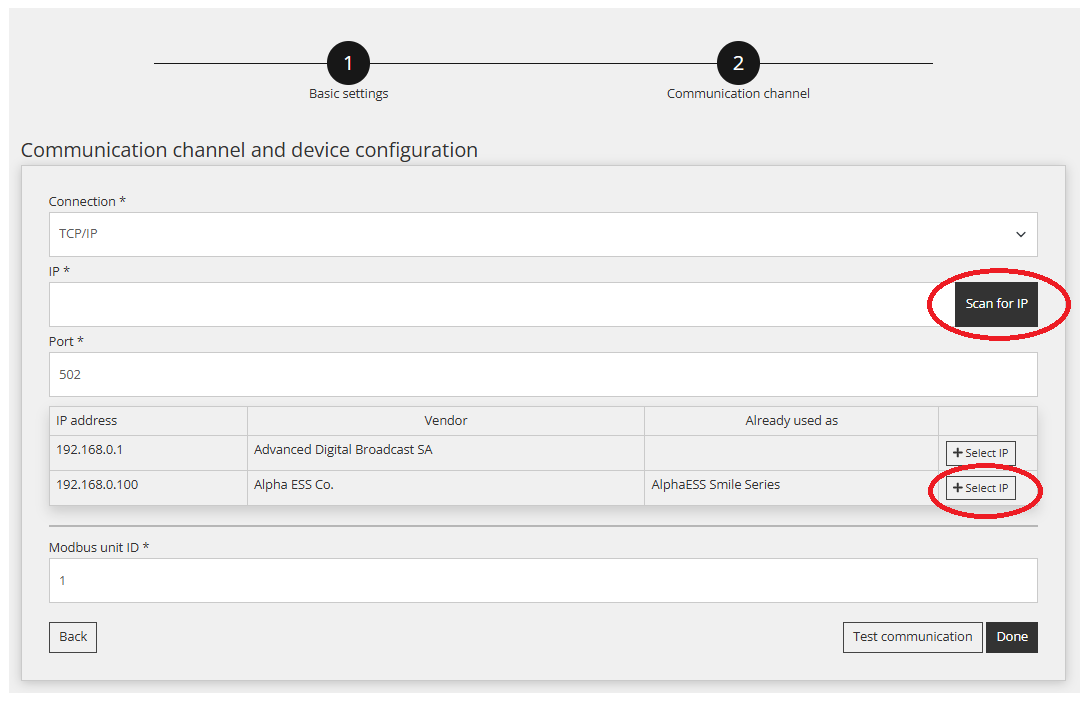

Textbeschreibung dieses Bildes
Screenshot des Reduxi-Configurator-Assistenten, Schritt 2 Communication channel (Schritt 1 ist Basic settings). Überschrift: Communication channel and device configuration. Felder: Connection *: TCP/IP (Dropdown); IP *: leer, mit einer dunklen Schaltfläche Scan for IP rechts daneben (rot eingekreist); Port *: 502. Unter dem Port eine Tabelle gefundener Geräte mit den Spalten IP address, Vendor, Already used as und einer Schaltfläche Select IP pro Zeile. Zeile 1: 192.168.0.1; Advanced Digital Broadcast SA; Already used as: leer; Schaltfläche Select IP. Zeile 2: 192.168.0.100; Alpha ESS Co; Already used as: AlphaESS Smile Series; Schaltfläche Select IP (rot eingekreist). Modbus unit ID *: 1. Schaltflächen: Back (links), Test communication und Done (rechts).
6.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest die AlphaESS einmal aus und speichert nichts. Ist der Test erfolgreich, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
Der Test liefert eines von zwei Ergebnissen:
Textbeschreibung dieses Bildes
Screenshot eines Dialogs Test communication im Reduxi Configurator (Schließen-X oben rechts, dunkle Schaltfläche Close unten rechts). Grüner Text in einem weißen Feld: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Additional parameters: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (im Bild teilweise abgeschnitten); PV_POWER_ACTIVE_MAX: 0.
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel Test communication und einem Schließen-x oben rechts. Meldung in rotem Text: Unable to communicate with device. Dunkle Schaltfläche unten rechts: Close.
Schlägt der Test fehl, prüfen Sie die Einstellungen und die Verdrahtung und versuchen Sie es erneut.
7 Messwerte prüfen
7.1 Last measurements
Prüfen Sie die Messwerte und ob das Gerät korrekt kommuniziert, unter Devices – AlphaESS Device – Last measurements im Reduxi Configurator.
Textbeschreibung dieses Bildes
Screenshot der Seite 'Last measurements' eines Geräts im Reduxi Configurator. Registerkarten: Last measurements (aktiv), Analyze, Archive. Oben rechts: Dropdown zur Aktualisierung 'Without refreshing' und eine Schaltfläche zum Aktualisieren. Karte 'Control type': Schaltflächen Auto (hellgrün) und Manual (dunkel, ausgewählt); Zeitstempel 14. 03. 2025 12:49:13. Alle Werte darunter haben den Zeitstempel 14. 03. 2025 12:49:01, sofern nicht anders angegeben. Karte PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: leer (Einheit kW); enumeration.PV_STATE_NAME: CONNECTED. Karte Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Karte Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Karte Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Karte Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: leer (kW); Grid export active power limit: leer (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Karte Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (Zeitstempel 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
7.2 Steuerung durch Reduxi aktivieren
Für eine erweiterte Steuerung binden Sie das Gerät in die Optimierungsmodi des Reduxi-Systems ein. Setzen Sie unter Devices – AlphaESS Device im Reduxi Configurator den Steuerungstyp auf AUTO. Nur dann wirken sich Strategiebefehle auf die Batterie aus.
Um mit dynamischen Preisen und dynamischen Tarifen maximale Flexibilität und geringere Energiekosten zu erreichen, legen Sie eine Strategie fest, wie unter Strategien für den Reduxi Controller beschrieben.
Nachdem Sie das Gerät hinzugefügt haben, können Sie es über die Reduxi-App überwachen und steuern.
✓ Zusammenfassung
Vorbereitung (Punkte 1–3): Lesen Sie die Herstellerunterlagen, bereiten Sie die Netzwerkverbindung vor und aktualisieren Sie die Firmware über den AlphaESS-Support. Das Update aktiviert auch die TCP-Kommunikation.
AlphaESS-System (Punkt 4): Melden Sie sich an der Batterieoberfläche an und stellen Sie den Dispatch-Modus auf External control mode. Speichern Sie.
Zu Reduxi hinzufügen (Punkte 5–6): Öffnen Sie den Configurator und fügen Sie das Gerät hinzu: Battery für TB 125, Hybrid Inverter für G2-H30/H50 und H50-G3. Geben Sie IP, Port 502 und Modbus-Unit-ID (Standard 1) ein. Führen Sie Test communication aus.
In Betrieb nehmen (Punkt 7): Prüfen Sie Last measurements und setzen Sie den Steuerungstyp auf AUTO.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie die Einstellungen und die Verdrahtung. Prüfen Sie, ob IP-Adresse, Port 502 und Modbus-Unit-ID stimmen und ob die neueste Firmware installiert ist (siehe Punkt 3). |
| Modbus TCP antwortet nicht | Das Gerät benötigt die neueste Firmware. Wenden Sie sich an den AlphaESS-Support: info@alpha-ess.com. Das Update aktiviert die TCP-Kommunikation. |
| Reduxi-Befehle haben keine Wirkung auf die Batterie | Prüfen Sie, ob der Dispatch-Modus External control mode ist (siehe Punkt 4) und ob der Steuerungstyp in Reduxi auf AUTO steht (siehe Punkt 7). |
| IP-Adresse wird beim Scan nicht gefunden | Wählen Sie in der Liste die passende IP-Adresse aus und übernehmen Sie sie mit der Schaltfläche select IP. Andernfalls geben Sie die IP-Adresse manuell ein. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
