So verbinden Sie die AlphaESS Smile Hybrid Series mit dem Reduxi Controller
Senken Sie Ihre Energiekosten um bis zu 70 %: Reduxi bindet Hybrid-Wechselrichter der AlphaESS-Smile-Serie über Modbus TCP/IP oder RTU ein.
Textbeschreibung dieses Bildes
AlphaESS-Logo mit dem Slogan your smart energy. Links ein stilisierter Buchstabe A aus grauen, schwarzen, grünen und gelben Formen; rechts das Wort AlphaESS in Dunkelgrau und darunter der Text your smart energy.
1 Technische Dokumentation
Herstellerdokumente zur AlphaESS-Smile-Serie:
- AlphaESS SMILE-G3 dreiphasig 4/6/8/10 kW – Produktseite des Herstellers
- Datenblatt SMILE-G3-S3.6/S5/B5 – PDF, EN
- Datenblatt SMILE-G3-T4/T5/T6/T8/T10 – PDF, EN
2 Erforderliche Ausrüstung
Halten Sie je nach Anschlussart Folgendes bereit:
- Reduxi Controller (installiert und online)
- AlphaESS-Smile-Hybridwechselrichter mit der neuesten Firmware
- Modbus TCP/IP über LAN: Ethernet-Kabel zum Wechselrichter
- Modbus TCP/IP über Wi‑Fi: Wi‑Fi-Dongle mit der neuesten Firmware
- Modbus RTU: Ethernet-Kabel mit RJ45-Stecker für die RS-485-Adern (siehe Punkt 3)
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Reduxi Controller mit dem Wechselrichter verbinden
Wählen Sie eine von drei Verbindungsarten, je nachdem, wie die Anlage installiert wurde:
- Modbus TCP/IP über LAN-Kabel
- Modbus TCP/IP über Wi‑Fi-Dongle
- Modbus RTU
3.1 Modbus TCP/IP über LAN
Das Bild zeigt die gesamte Verbindung vom Reduxi Controller zum Wechselrichter.
Textbeschreibung dieses Bildes
Schema der Verbindung über LAN-Kabel. Komponenten: Reduxi Controller (graue Box mit reduxi-Logo, Beschriftung 'Controller'); Router (weißer WLAN-Router, Beschriftung 'Router'); WWW-Globus-Symbol (Internet); Hybrid Inverter (weißes AlphaESS-Gerät mit Batteriestapel, Beschriftung 'Hybrid Inverter'). Verbindungen: Controller zu Router: durchgezogene cyanfarbene Linie mit der Beschriftung 'Ethernet'; Router zu Hybrid Inverter: durchgezogene cyanfarbene Linie mit der Beschriftung 'Ethernet'; Router zum Internet (WWW): gestrichelte cyanfarbene Linie.
Für das Update wenden Sie sich per E-Mail an den AlphaESS-Support: info@alpha-ess.com
3.2 Modbus TCP/IP über Wi‑Fi
Das Bild zeigt die gesamte Verbindung vom Reduxi Controller zum Wechselrichter.
Textbeschreibung dieses Bildes
Schema der Verbindung über Wi-Fi-Dongle. Komponenten: Reduxi Controller (graue Box mit reduxi-Logo, Beschriftung 'Controller'); Router (weißer WLAN-Router, Beschriftung 'Router'); WWW-Globus-Symbol (Internet); AlphaESS Wi-Fi Dongle (schwarzer Dongle, Beschriftung 'AlphaESS WiFi Dongle', daneben ein rotes Ausrufezeichen); Hybrid Inverter (weißes AlphaESS-Gerät mit Batteriestapel, Beschriftung 'Hybrid Inverter'). Verbindungen: Controller zu Router: durchgezogene cyanfarbene Linie mit der Beschriftung 'Ethernet'; Router zum Internet (WWW): gestrichelte cyanfarbene Linie; Router zum AlphaESS Wi-Fi Dongle: durchgezogene cyanfarbene Linie mit der Beschriftung 'WiFi'; Dongle zum Hybrid Inverter: kurze cyanfarbene Linie.
Für das Update wenden Sie sich per E-Mail an den AlphaESS-Support: info@alpha-ess.com
3.3 Modbus RTU
Das Bild zeigt die gesamte Verbindung vom Reduxi Controller zum Wechselrichter.
Textbeschreibung dieses Bildes
Schema der Verbindung über Modbus RTU. Komponenten: Reduxi Controller (graue Box mit reduxi-Logo, Beschriftung 'Controller'); Router (weißer WLAN-Router, Beschriftung 'Router'); WWW-Globus-Symbol (Internet); Hybrid Inverter (weißes AlphaESS-Gerät mit Batteriestapel, Beschriftung 'Hybrid Inverter'). Verbindungen: Router zu Controller: durchgezogene cyanfarbene Linie mit der Beschriftung 'Ethernet'; Controller zu Hybrid Inverter: durchgezogene cyanfarbene Linie mit der Beschriftung 'RS 485 A/B'; Router zum Internet (WWW): gestrichelte cyanfarbene Linie.
Verdrahtung nach Serie:
AlphaESS Smile B-Serie
| Reduxi Controller | Aderfarbe (Controller) | Aderfarbe (Wechselrichter) | AlphaESS-Wechselrichter |
|---|---|---|---|
| Ethernet-Kabel | Ethernet-RJ45-Stecker | ||
| RS 485 + | Blau/Weiß | Blau/Weiß | Pin 5 |
| RS 485 - | Blau | Blau | Pin 4 |
Textbeschreibung dieses Bildes
Verdrahtungsschema für die AlphaESS Smile B-Serie. Links: 'Reduxi Controller' mit einer 4-poligen Klemmleiste mit der Beschriftung 'RS485'. Darüber trägt die Klemmleiste die Beschriftungen GND, A, B, 5VDC; die Klemmen A und B sind rot umrandet. Eine schwarze Linie führt von A und B zum Wechselrichter rechts. Rechts: ein vergrößerter Kreis mit der Anschlussliste des Wechselrichters mit den Einträgen PV_CT, D2-INV, DRM, CT/METER/D1, LAN, BMS und CAN/RS485; der Eintrag CAN/RS485 ist rot eingekreist, und die Ader von A und B endet dort. Ein roter Pfeil verbindet den Kreis mit der Zeichnung des Wechselrichtergehäuses, in der der Anschlussbereich rot eingekreist ist.
AlphaESS Smile G-Serie
| Reduxi Controller | Aderfarbe (Controller) | Aderfarbe (Wechselrichter) | AlphaESS-Wechselrichter |
|---|---|---|---|
| Ethernet-Kabel | Ethernet-RJ45-Stecker | ||
| RS 485 + | Blau/Weiß | Blau/Weiß | Pin 5 |
| RS 485 - | Blau | Blau | Pin 4 |
Textbeschreibung dieses Bildes
Verdrahtungsschema für die AlphaESS Smile G-Serie. Links: 'Reduxi Controller' mit einer 4-poligen Klemmleiste mit der Beschriftung 'RS485'. Darüber trägt die Klemmleiste die Beschriftungen GND, A, B, 5VDC; die Klemmen A und B sind rot umrandet. Eine schwarze Linie führt von A und B zu einem Steckverbinder im Wechselrichter. Rechts: eine vergrößerte ovale Ansicht eines Steckverbinderblocks am Wechselrichter mit einem kleinen Anschluss oben und mehreren Anschlüssen im RJ45-Stil; die Ader endet an einem der Anschlüsse, der rot eingekreist ist. Rote Linien verbinden das Oval mit der Zeichnung des Wechselrichters rechts, in der zwei Anschlussgruppen an der rechten Seite rot eingekreist sind; die Zeichnung des Wechselrichters ist beschriftet.
AlphaESS Smile T-10-Serie
| Reduxi Controller | Aderfarbe (Controller) | Aderfarbe (Wechselrichter) | AlphaESS-Wechselrichter |
|---|---|---|---|
| Ethernet-Kabel | Ethernet-RJ45-Stecker | ||
| RS 485 + | Blau/Weiß | Blau/Weiß | Pin 5 |
| RS 485 - | Blau | Blau | Pin 4 |
Textbeschreibung dieses Bildes
Verdrahtungsschema für die AlphaESS Smile T-10-Serie. Links: 'Reduxi Controller' mit einer 4-poligen Klemmleiste mit der Beschriftung 'RS485'. Darüber trägt die Klemmleiste die Beschriftungen GND, A, B, 5VDC; die Klemmen A und B sind rot umrandet. Eine schwarze Linie führt von A und B zu einem rot umrandeten Kasten mit der Beschriftung 'Dispatch', der eine RJ45-Buchse zeigt. Eine rote Linie führt von diesem Kasten zu einem roten Kreis auf der Zeichnung des Wechselrichters rechts. Er markiert den Anschluss, an dem das Kabel angeschlossen wird.
Für das Update wenden Sie sich per E-Mail an den AlphaESS-Support: info@alpha-ess.com
Wenn das Update abgeschlossen ist, fahren Sie mit Punkt 4 fort.
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 AlphaESS-Hybridwechselrichter zu Reduxi hinzufügen
Sobald der AlphaESS-Hybridwechselrichter angeschlossen ist, registrieren Sie ihn als neues Gerät.
5.1 Grundeinstellungen
Melden Sie sich lokal im Reduxi Configurator auf dem Controller an (siehe Punkt 4) und klicken Sie auf + Add device.
Textbeschreibung dieses Bildes

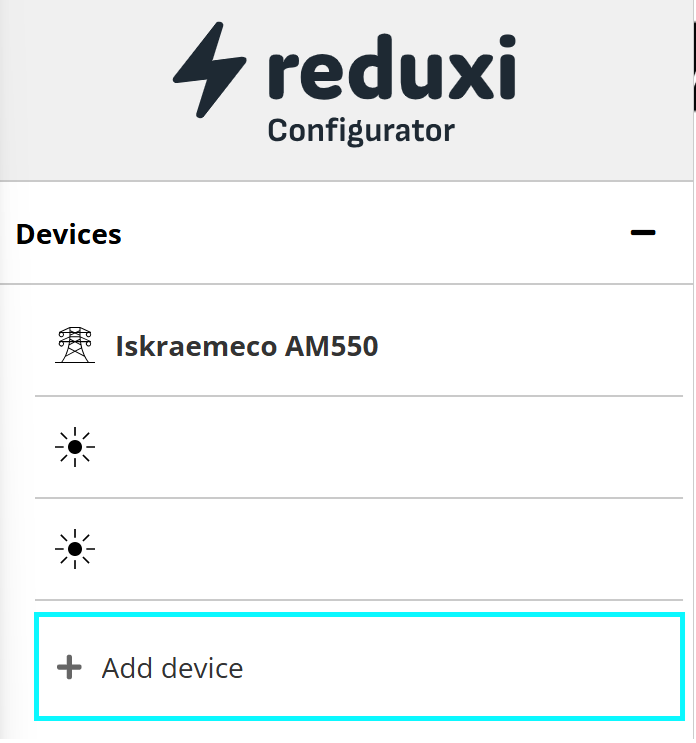

Screenshot der Seitenleiste des Reduxi Configurators. Kopfzeile: reduxi Configurator-Logo. Der Abschnitt Devices (mit einem Minussymbol) listet auf: Iskraemeco AM550 (Strommast-Symbol) und zwei Einträge mit Sonnensymbolen und ohne sichtbare Namen. Unten ist eine Schaltfläche Add device mit einem Pluszeichen, markiert mit einem cyanfarbenen Rechteck.
Legen Sie im ersten Schritt die Grundeinstellungen fest:
- Device type:
Hybrid Inverter - Typ:
AlphaESS Smile Series - Name: ein Name Ihrer Wahl, zum Beispiel AlphaESS Smile G3-S5
Textbeschreibung dieses Bildes

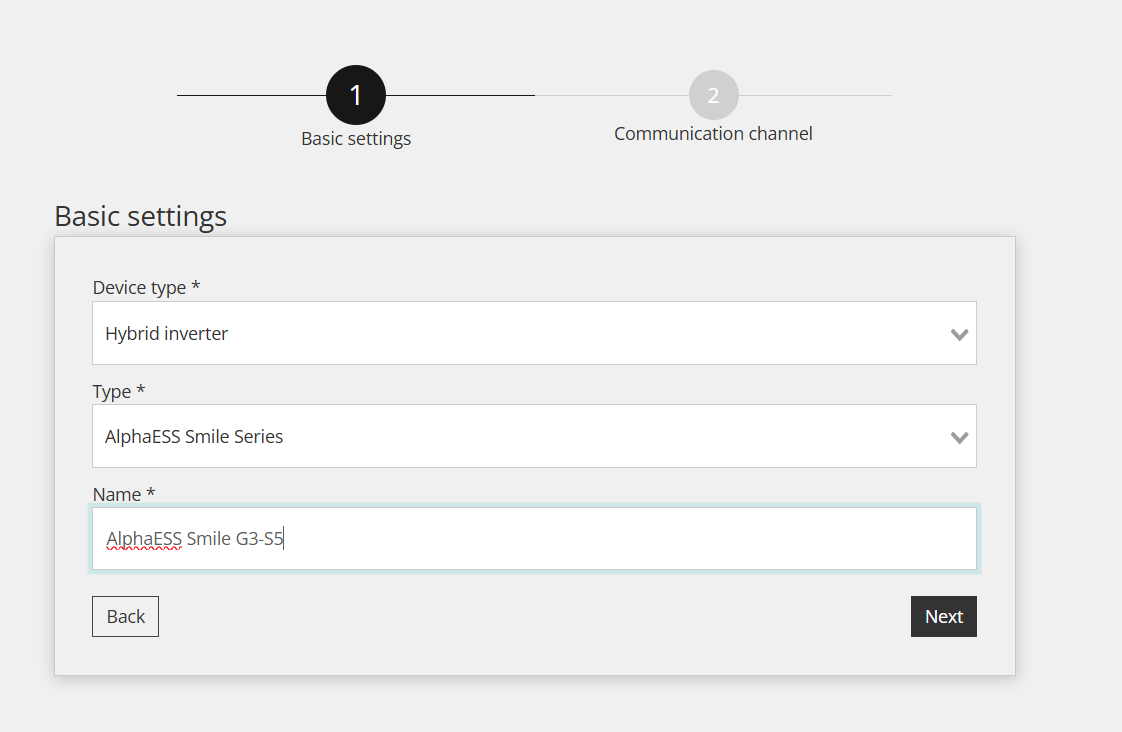

Screenshot des Reduxi-Configurator-Assistenten, Schritt 1 'Basic settings' (Schritt 2 'Communication channel' ist ausgegraut). Formular: Device type *: Hybrid inverter; Type *: AlphaESS Smile Series; Name *: AlphaESS Smile G3-S5 (Feld aktiv mit Cursor, Rechtschreibung unterstrichen). Schaltflächen: Back, Next.
Klicken Sie auf Next, um zu den Kommunikationseinstellungen zu gelangen.
5.2 Kommunikationseinstellungen
In diesem Schritt richten Sie die Modbus-Verbindung zwischen dem Reduxi Controller und dem Wechselrichter ein. Wählen Sie Modbus TCP/IP oder Modbus RTU, je nach verwendeter Verbindung.
Modbus TCP
| Parameter | Wert |
|---|---|
| Verbindung | TCP/IP |
| IP | IP-Adresse des AlphaESS-Wechselrichters, oder verwenden Sie Scan for IP |
| Port | 502 |
| Modbus unit ID |
85 (Standard) |

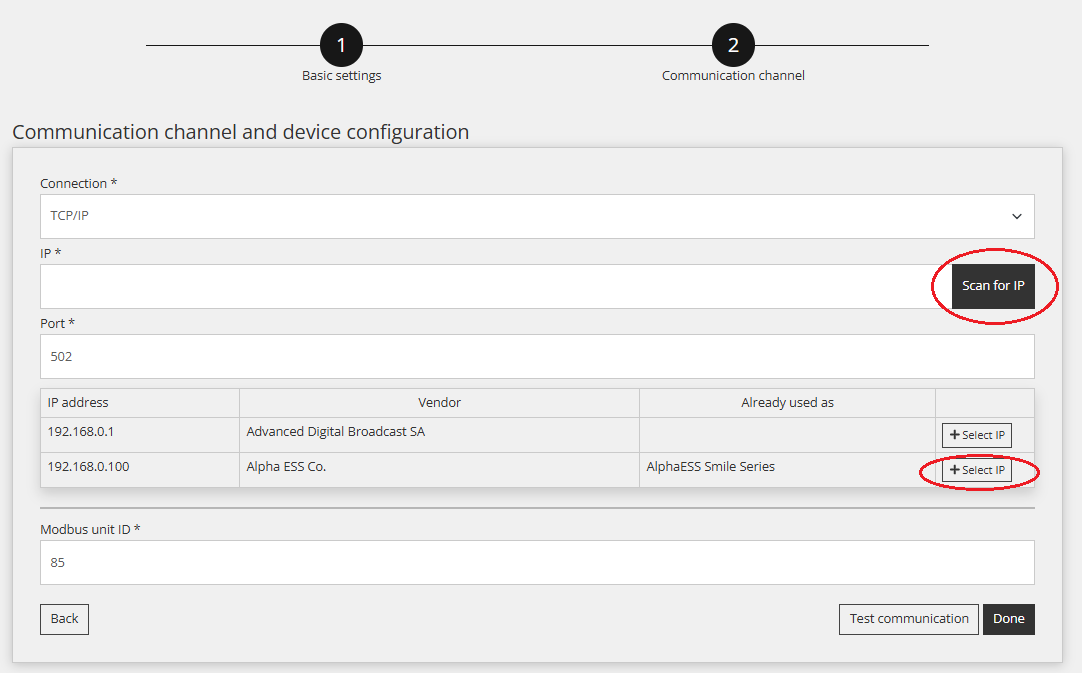

Textbeschreibung dieses Bildes
Screenshot des Reduxi-Configurator-Assistenten, Schritt 2 'Communication channel' (Schritt 1 'Basic settings' abgeschlossen) mit dem Titel 'Communication channel and device configuration'. Felder: Connection *: TCP/IP; IP *: leer, mit der rot umkreisten Schaltfläche 'Scan for IP'; Port *: 502. Tabelle der gefundenen Geräte mit den Spalten IP address, Vendor, Already used as, jede Zeile mit einer Schaltfläche '+ Select IP': Zeile 1: 192.168.0.1, Advanced Digital Broadcast SA, (leer); Zeile 2: 192.168.0.100, Alpha ESS Co., AlphaESS Smile Series, die zugehörige Schaltfläche '+ Select IP' ist rot umkreist. Modbus unit ID *: 85. Schaltflächen: Back, Test communication, Done.
Modbus RTU
| Parameter | Wert |
|---|---|
| Verbindung | Local Port |
| Port | 1 |
| Baudrate | 9600 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID |
85 (Standard) |

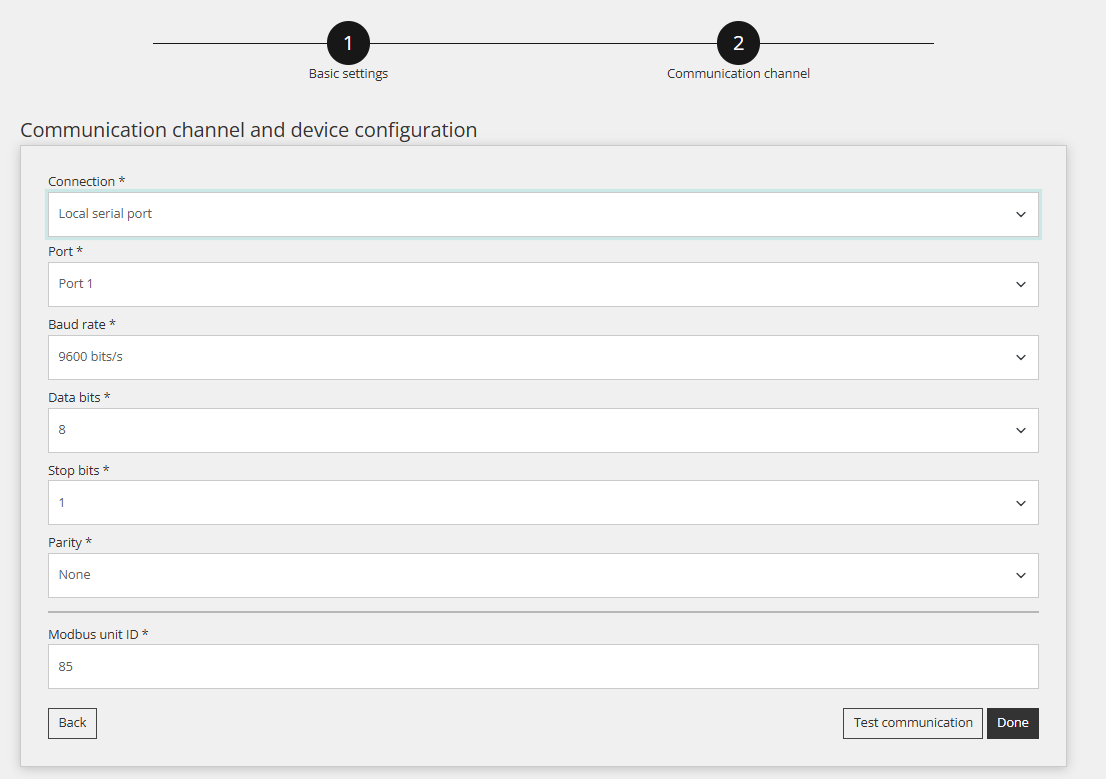

Textbeschreibung dieses Bildes
Screenshot des Reduxi-Configurator-Assistenten, Schritt 2 'Communication channel' (Schritt 1 'Basic settings' abgeschlossen) mit dem Titel 'Communication channel and device configuration'. Felder: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 85. Schaltflächen: Back, Test communication, Done.
5.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest den AlphaESS-Wechselrichter einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
Der Test liefert eines von zwei Ergebnissen:
Textbeschreibung dieses Bildes
Screenshot eines Dialogs Test communication im Reduxi Configurator (Schließen-X oben rechts, dunkle Schaltfläche Close unten rechts). Grüner Text in einem weißen Feld: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Additional parameters: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (im Bild teilweise abgeschnitten); PV_POWER_ACTIVE_MAX: 0.
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel Test communication und einem Schließen-x oben rechts. Meldung in rotem Text: Unable to communicate with device. Dunkle Schaltfläche unten rechts: Close.
Schlägt der Test fehl, prüfen Sie die Einstellungen und die Verdrahtung und versuchen Sie es erneut.
6 Messwerte prüfen
6.1 Letzte Messwerte
Prüfen Sie im Reduxi Configurator unter Devices – AlphaESS Smile G3-S5 – Last measurements, ob die Messwerte stimmen und das Gerät korrekt kommuniziert.
Textbeschreibung dieses Bildes
Screenshot der Seite 'Last measurements' eines Geräts im Reduxi Configurator. Registerkarten: Last measurements (aktiv), Analyze, Archive. Oben rechts: Dropdown zur Aktualisierung 'Without refreshing' und eine Schaltfläche zum Aktualisieren. Karte 'Control type': Schaltflächen Auto (hellgrün) und Manual (dunkel, ausgewählt); Zeitstempel 14. 03. 2025 12:49:13. Alle Werte darunter haben den Zeitstempel 14. 03. 2025 12:49:01, sofern nicht anders angegeben. Karte PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: leer (Einheit kW); enumeration.PV_STATE_NAME: CONNECTED. Karte Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Karte Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Karte Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Karte Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: leer (kW); Grid export active power limit: leer (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Karte Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (Zeitstempel 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
6.2 Steuerung durch Reduxi aktivieren
Für die erweiterte Steuerung binden Sie das Gerät in die Optimierungsmodi des Reduxi-Systems ein. Stellen Sie unter Devices – AlphaESS G3-S5 in dem Reduxi Configurator den control type auf AUTO. Nur dann wirken sich Strategiebefehle auf die Batterie aus.
Um mit dynamischen Preisen und dynamischen Tarifen maximale Flexibilität und geringere Energiekosten zu erreichen, legen Sie eine Strategie fest, wie unter Strategien für den Reduxi Controller beschrieben.
Nachdem Sie das Gerät hinzugefügt haben, können Sie es über die Reduxi-App überwachen und steuern.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Lesen Sie die Herstellerdokumente und halten Sie das Kabel oder den Wi‑Fi-Dongle sowie einen Laptop oder ein Tablet bereit.
AlphaESS Smile (Punkt 3): Verbinden Sie den Wechselrichter über LAN, Wi‑Fi-Dongle oder Modbus RTU. Fragen Sie den AlphaESS-Support nach der neuesten Firmware. Das Update aktiviert die TCP- oder RTU-Kommunikation.
Zu Reduxi hinzufügen (Punkte 4–5): Öffnen Sie den Configurator und fügen Sie das Gerät mit dem Typ AlphaESS Smile Series hinzu. Geben Sie IP und Port 502 oder die RTU-Werte sowie die Modbus-Unit-ID 85 ein. Führen Sie Test communication aus.
In Betrieb nehmen (Punkt 6): Prüfen Sie Last measurements und stellen Sie den control type auf AUTO.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie die Einstellungen und die Verdrahtung. Kontrollieren Sie IP-Adresse, Port 502 und Modbus-Unit-ID 85 sowie, ob die neueste Firmware installiert ist (siehe Punkt 3). |
| Modbus TCP antwortet nicht | Der Wechselrichter braucht die neueste Firmware, bei einem Wi‑Fi-Dongle auch der Dongle. Wenden Sie sich an den AlphaESS-Support: info@alpha-ess.com. Das Update aktiviert die TCP-Kommunikation. |
| Modbus RTU antwortet nicht | Prüfen Sie die Verdrahtung (RS 485 + an Pin 5, RS 485 - an Pin 4) und die RTU-Einstellungen: Port 1, 9600 Baud, 8 Datenbits, 1 Stoppbit, keine Parität. Der Wechselrichter braucht die neueste Firmware. |
| IP-Adresse wird beim Scan nicht gefunden | Wählen Sie in der Liste die passende IP-Adresse aus und übernehmen Sie sie mit der Schaltfläche select IP. Andernfalls geben Sie die IP-Adresse manuell ein. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
