So verbinden Sie einen AC-gekoppelten Solar-Wechselrichter (Deye-Hybrid-Wechselrichter, zusätzliche PV am GEN-Anschluss) mit dem Reduxi Controller
Einstellungen für einen Deye-Hybrid-Wechselrichter mit einem zusätzlichen AC-gekoppelten PV-Wechselrichter am GEN-Anschluss.
Textbeschreibung dieses Bildes

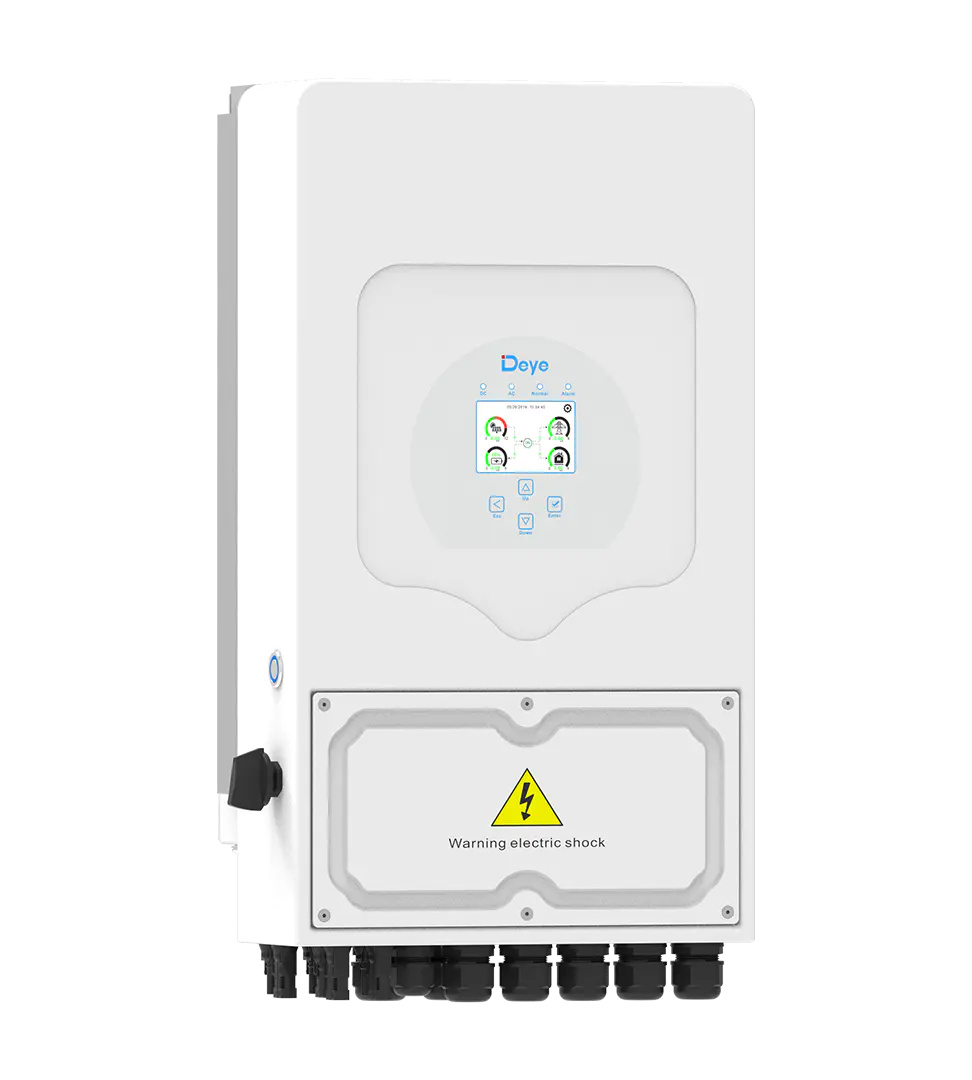

Foto eines weißen wandmontierten Hybrid-Wechselrichters mit dem Logo 'Deye' auf der Front. Er hat ein rundes Anzeigefeld mit einem kleinen Farbdisplay und Touch-Tasten unter dem Logo sowie unten eine Abdeckung mit abgerundeten Ecken und einem gelben Warndreieck mit der Beschriftung 'Warning electric shock'. An der Unterkante befinden sich Kabelverschraubungen.
1 Benötigte Ausrüstung
Sie benötigen die folgenden Komponenten:
- Deye-Hybrid-Wechselrichter mit dem zusätzlichen PV-Wechselrichter am GEN-Anschluss
- Zusätzlicher Grid-Tie-Zähler (Grid_Tie_meter2) oder der Reduxi-RS485-Emulator, wenn sich der Zähler nicht an den Deye-Hybrid-Wechselrichter anschließen lässt (siehe Punkt 4)
- Reduxi Controller
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
2 Systemübersicht und Verdrahtung

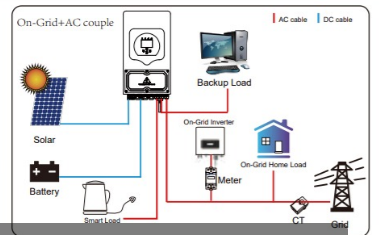

2.1 Schema
Das Schema zeigt den AC-gekoppelten Solar-Wechselrichter und den Deye-Hybrid-Wechselrichter mit der zusätzlichen PV am GEN-Anschluss.
Textbeschreibung dieses Bildes
Schema mit dem Titel 'On-Grid+AC couple' und einer Legende: rote Linie 'AC cable', blaue Linie 'DC cable'. Komponenten mit Beschriftungen: Hybrid-Wechselrichter (oben in der Mitte); Backup Load (Computer-Symbol); Solar (Modul-Symbol); Battery; Smart Load (Wasserkocher-Symbol); On-Grid Inverter (kleines Wechselrichter-Gehäuse); Meter; On-Grid Home Load (Haus-Symbol); CT; Grid (Strommast). Solar und Battery sind mit blauen DC-Linien an den Hybrid-Wechselrichter angeschlossen. Rote AC-Linien verbinden den Wechselrichter mit Backup Load, Smart Load, dem On-Grid Inverter und dem Meter und führen rechts zu CT und Grid; der On-Grid Inverter und der Meter versorgen den On-Grid Home Load.

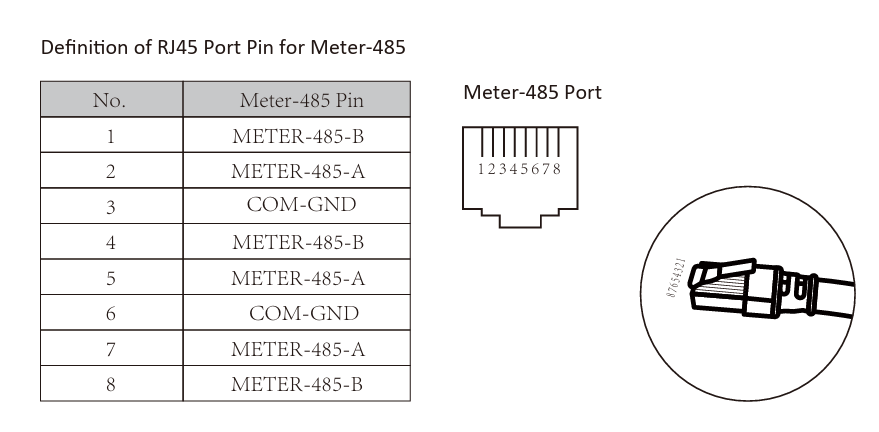

2.2 Pinbelegung
- PINs 1 und 2:
EX_meter_for_CT - PINs 4 und 5:
Grid_Tie_meter2
Textbeschreibung dieses Bildes
Screenshot aus einem Handbuch mit dem Titel 'Definition of RJ45 Port Pin for Meter-485'. Tabelle mit den Spalten No. und Meter-485 Pin: 1 METER-485-B; 2 METER-485-A; 3 COM-GND; 4 METER-485-B; 5 METER-485-A; 6 COM-GND; 7 METER-485-A; 8 METER-485-B. Rechts: eine Zeichnung des 'Meter-485 Port' als RJ45-Buchse mit den Pinnummern 1 2 3 4 5 6 7 8 und eine eingekreiste Nahaufnahme eines RJ45-Steckers mit Kabel.
3 Gerätekonfiguration (Deye-Hybrid-Wechselrichter)

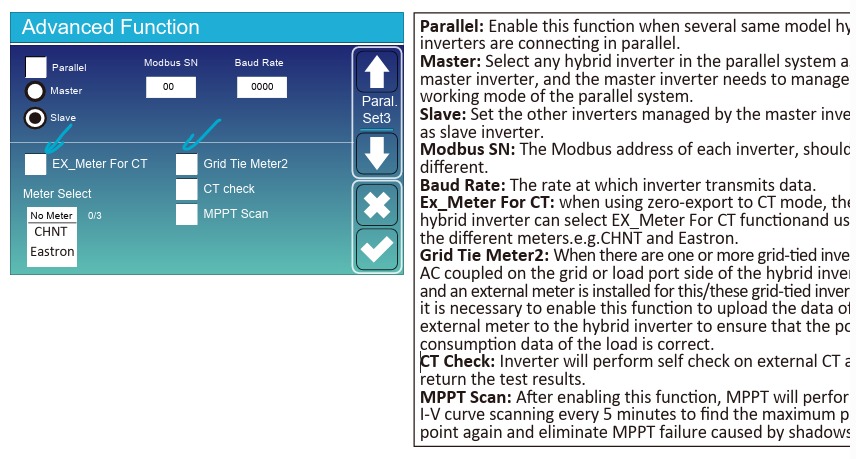

3.1 Erweiterte Einstellungen
Setzen Sie unter Advanced Settings beide Optionen auf TRUE und wählen Sie Ihren Zähler.
Textbeschreibung dieses Bildes
Screenshot des Deye-Wechselrichter-Bildschirms 'Advanced Function' (blaues Feld) neben einem Hilfetext. Linke Seite: Kontrollkästchen Parallel (nicht angehakt); Optionsfelder Master (nicht ausgewählt) und Slave (ausgewählt); Modbus SN: 00; Baud Rate: 9600; Kontrollkästchen EX_Meter For CT mit einem blauen Pfeil darauf; Kontrollkästchen Grid Tie Meter2 mit einem blauen Pfeil darauf; Kontrollkästchen CT check; Kontrollkästchen MPPT Scan; Dropdown Meter Select mit der Anzeige 'No Meter' und den Listeneinträgen CHNT und Eastron. In diesem Bild wirken die beiden Kontrollkästchen mit Pfeil leer (kein Haken sichtbar), was von der Bildunterschrift 'beide Optionen auf TRUE gesetzt' abweicht. Seitliche Schaltflächen: Paral Set3, Pfeil nach unten, X, Haken. Rechte Seite: Hilfetext (am rechten Rand abgeschnitten), der Parallel, Master, Slave, Modbus SN, Baud Rate, Ex_Meter For CT, Grid Tie Meter2, CT Check und MPPT Scan beschreibt.
3.2 Modbus-Einstellungen für Grid_Tie_meter2
| Parameter | Wert |
|---|---|
| Baudrate | 9600 |
| Slave | 2 |

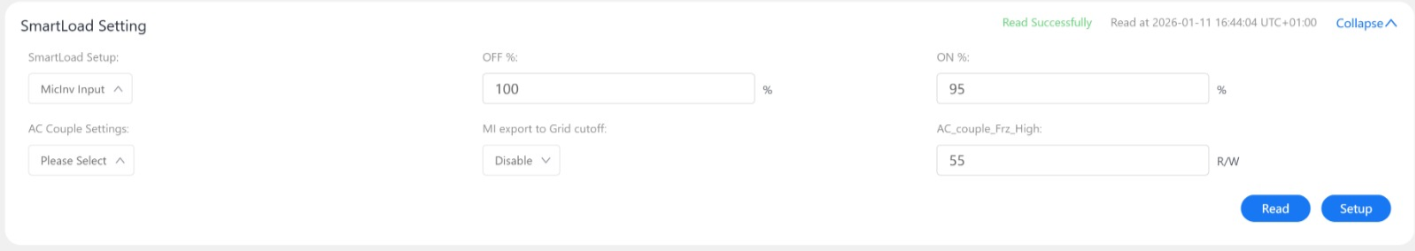

3.3 Zusätzliche PV am GEN-Anschluss
Die zusätzliche PV ist am GEN-Anschluss angeschlossen.
Textbeschreibung dieses Bildes
Kleiner Screenshot eines Einstellungsbereichs mit dem Titel 'SmartLoad Setting' (Weboberfläche des Deye-Wechselrichters). Zwei Feldzeilen: erste Zeile: ein Dropdown SmartLoad setup, OFF % mit dem Wert 100 und der Einheit %, ON % mit dem Wert 95 und der Einheit %; zweite Zeile: Dropdown 'AC Couple Settings' mit der Anzeige 'Please select', Dropdown 'MI export to Grid cut-off' mit der Anzeige 'Disable' und ein Feld mit einem Wert von etwa 55 und einer Einheit. Oben rechts: eine grüne Statusmeldung 'Read Successfully' mit Zeitstempel und ein Link 'Collapse'. Zwei blaue Schaltflächen unten rechts: 'Read' und 'Setup'.
4 Emulator für den zusätzlichen Grid-Tie-Zähler
Verwenden Sie den Emulator, wenn sich der zusätzliche Grid-Tie-Zähler nicht an den Deye-Hybrid-Wechselrichter anschließen lässt. In diesem Fall emuliert die RS485-Schnittstelle des Reduxi Controllers die Zählerdaten für den Deye-Hybrid-Wechselrichter.

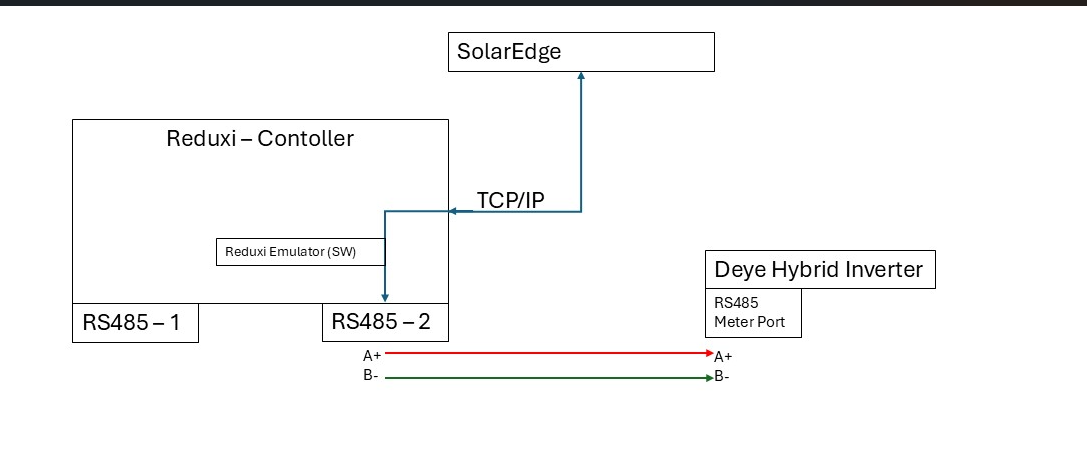

Verdrahtungsschema:
Textbeschreibung dieses Bildes
Verdrahtungsschema des Emulators. Kästen: 'SolarEdge' oben; großer Kasten 'Reduxi – Contoller' [so im Bild geschrieben] mit einem kleinen Kasten 'Reduxi Emulator (SW)' und zwei Anschlusskästen 'RS485 – 1' und 'RS485 – 2'; Kasten 'Deye Hybrid Inverter' mit einem Unterkasten 'RS485 Meter Port'. Eine blaue Linie mit der Beschriftung 'TCP/IP' führt vom Kasten SolarEdge zum Kasten Reduxi Emulator (SW) im Controller, mit einem Pfeil zu RS485 – 2. Von RS485 – 2 führen zwei Linien zum Deye RS485 Meter Port: eine rote Linie A+ zu A+ und eine grüne Linie B- zu B-.
5 Bei der Reduxi Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
6 Gerät zu Reduxi hinzufügen
6.1 Grundeinstellungen
Fügen Sie den Deye-Hybrid-Wechselrichter im Reduxi Configurator hinzu, wie unter Connect Hybrid Invetrer Deye to Reduxi beschrieben. Melden Sie sich lokal am Reduxi Configurator an (siehe Punkt 5) und klicken Sie auf + Add device.
6.2 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest den Deye-Hybrid-Wechselrichter einmal aus und speichert nichts. Ist der Test erfolgreich, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
7 Messwerte prüfen
7.1 Last measurements
Sobald die Kommunikation steht, prüfen Sie die Werte der Geräte im Reduxi Configurator unter Devices.
7.2 Steuerung durch Reduxi aktivieren
Setzen Sie den Steuerungstyp auf AUTO. Nur dann wirken sich Strategiebefehle auf das Gerät aus. Wie Sie eine Strategie festlegen, lesen Sie unter Strategien für den Reduxi Controller.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Bereiten Sie den Deye-Hybrid-Wechselrichter, den zusätzlichen Grid-Tie-Zähler oder den Reduxi-RS485-Emulator und die Verdrahtung vor.
Deye-Hybrid-Wechselrichter (Punkte 3–4): Setzen Sie beide erweiterten Einstellungen auf TRUE, stellen Sie Grid_Tie_meter2 auf 9600 Baud und Slave 2 und deaktivieren Sie MI export to Grid.
Zu Reduxi hinzufügen (Punkte 5–6): Melden Sie sich im Reduxi Configurator an, fügen Sie das Gerät hinzu und testen Sie die Kommunikation.
In Betrieb nehmen (Punkt 7): Prüfen Sie die Messwerte und setzen Sie den Steuerungstyp auf AUTO.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Grid_Tie_meter2 antwortet nicht | Prüfen Sie den PIN-Anschluss (PINs 4 und 5), die Baudrate 9600 und die Slave-Adresse 2. |
| Die zusätzliche PV speist ins Netz ein | Prüfen Sie, ob MI export to Grid auf Disabled steht (Punkt 3.3). |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
