Integrieren Sie CHINT C&I ESS mit dem Reduxi-Controller über Modbus TCP/IP für maximale Flexibilität, Kosten- und Energieeinsparungen.

1. Chint Power Dokumentation

CPS ES-125kW-261kWh-EU:

Datenblatt

Benutzerhandbuch

2. So schließen Sie Chint Power ESS an

2.1 Physische Verbindung

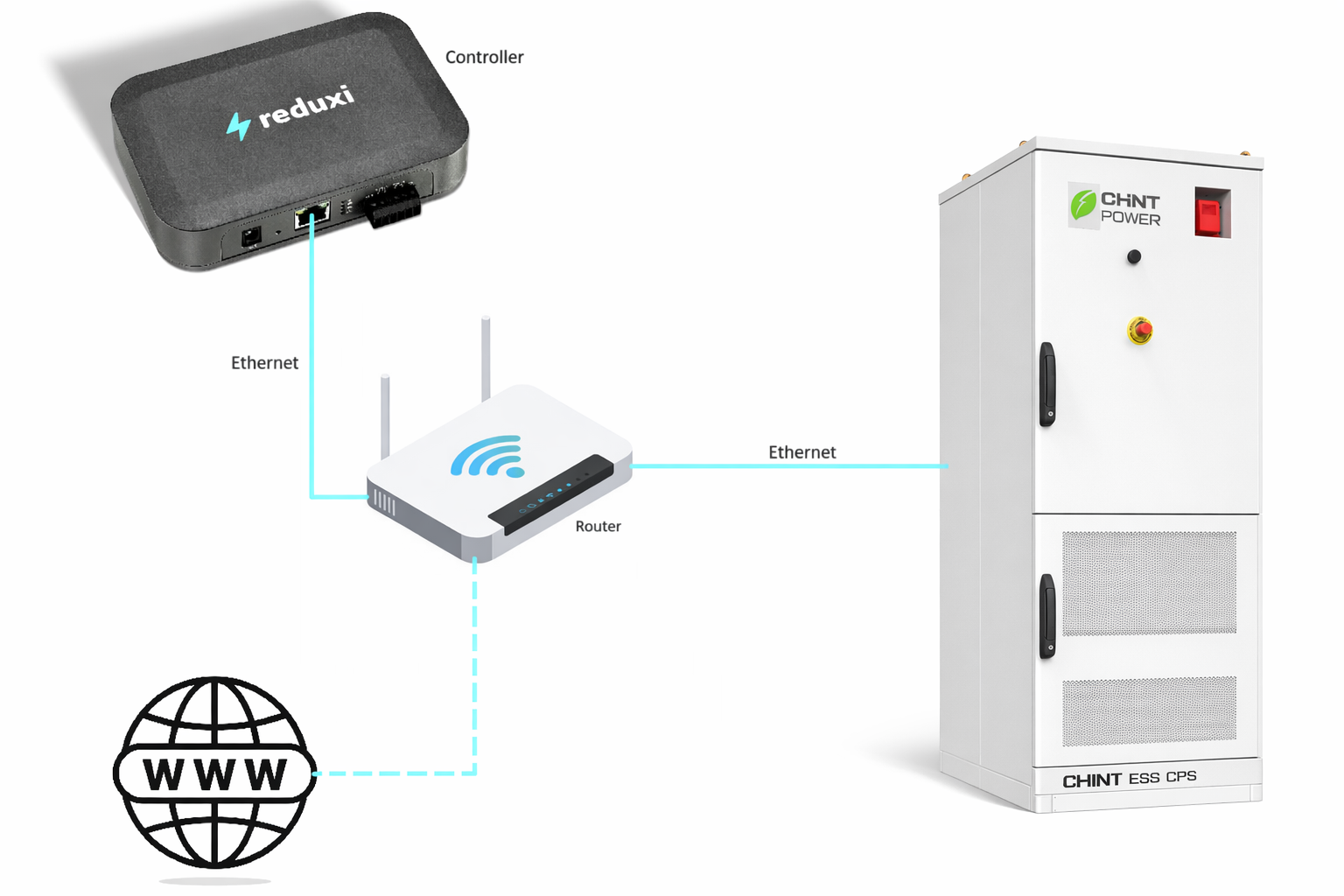

Das CHINT Energiespeichersystem (ESS) unterstützt das Modbus-TCP-Protokoll für die Kommunikation mit dem Reduxi-Controller. Es muss über ein Ethernet-Kabel (Cat5 oder Cat6) mit demselben lokalen Netzwerk wie der Reduxi-Controller oder direkt mit dem Reduxi-Gerät verbunden werden. Die Verbindung erfolgt über den Netzwerkanschluss LAN1 am LEMS -Modul des ESS.

2.2 Kommunikation aktivieren

2.2.1 Modbus TCP

Das ESS-System unterstützt die Modbus-TCP-Kommunikation für EMS/Reduxi von Drittanbietern. Die Kommunikation erfolgt über den LAN1 -Port des LEMS-Moduls. In den meisten Installationen ist keine spezielle Aktion zum „Aktivieren von Modbus“ erforderlich. Stellen Sie nach der Inbetriebnahme Folgendes sicher:

• der LEMS hat eine gültige IP-Adresse im lokalen Netzwerk,
• Reduxi kann das Gerät über das Netzwerk erreichen, und
• TCP-Port 502 ist auf dem ESS geöffnet

Wenn die Kommunikation nicht funktioniert, überprüfen Sie die ESMU-Netzwerkeinstellungen in der lokalen Schnittstelle und konsultieren Sie die CHINT-Dokumentation/den Support.



2.2.2 EMS-Einstellungen (System-Remote-Dispatch-Modus)

Damit Reduxi das Chint ESS steuern kann, müssen die Einstellungen in der Weboberfläche angepasst werden.

Das BMS befindet sich auf der Innenseite der Tür. Wenn Sie bei der Aktivierung per Touch nach einem Kennwort gefragt werden, müssen standardmäßig die folgenden Daten eingegeben werden:

Benutzername: admin
Passwort: 12345678

Anschließend werden Sie zur Hauptseite des Systems weitergeleitet.

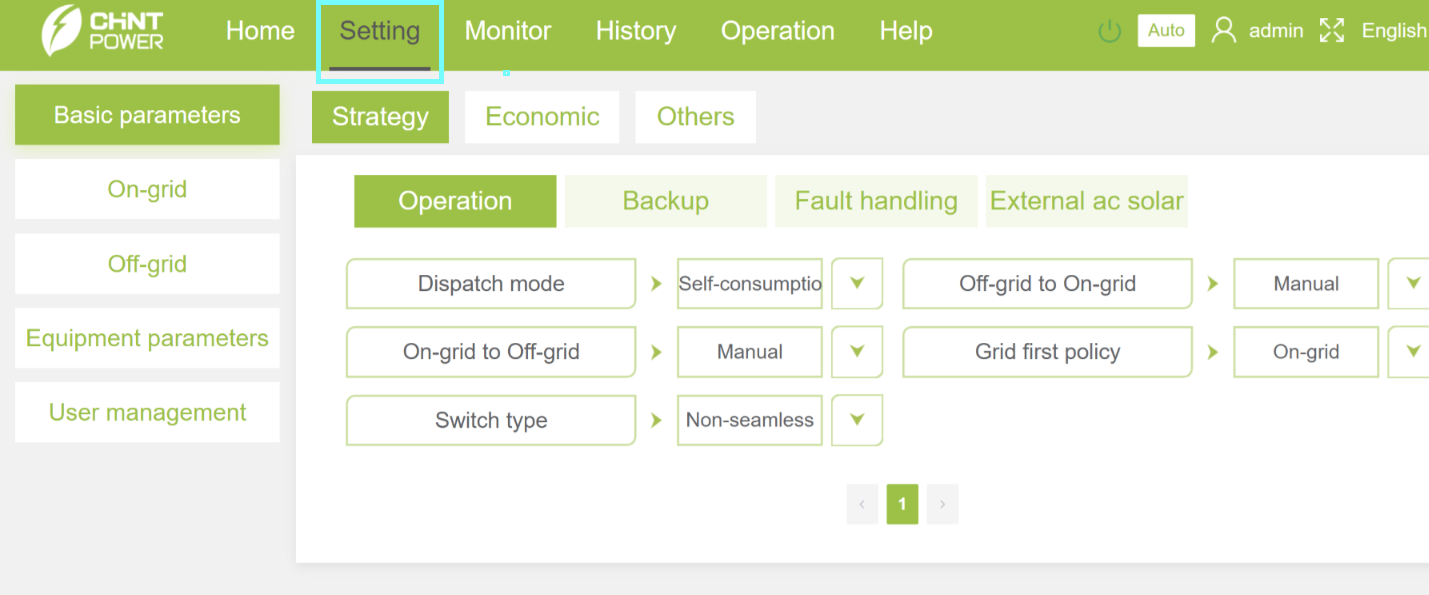

1. Gehen Sie zum Untermenü "Einstellungen":

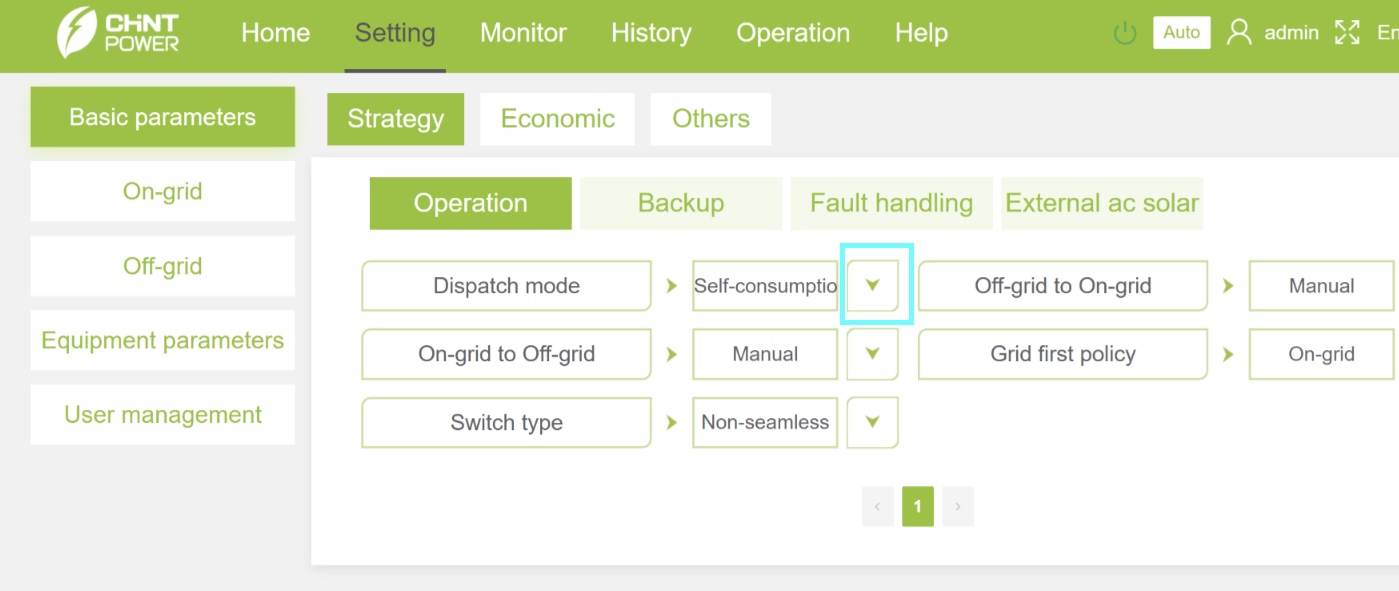

2. Wählen Sie "Dispatch-Modus":

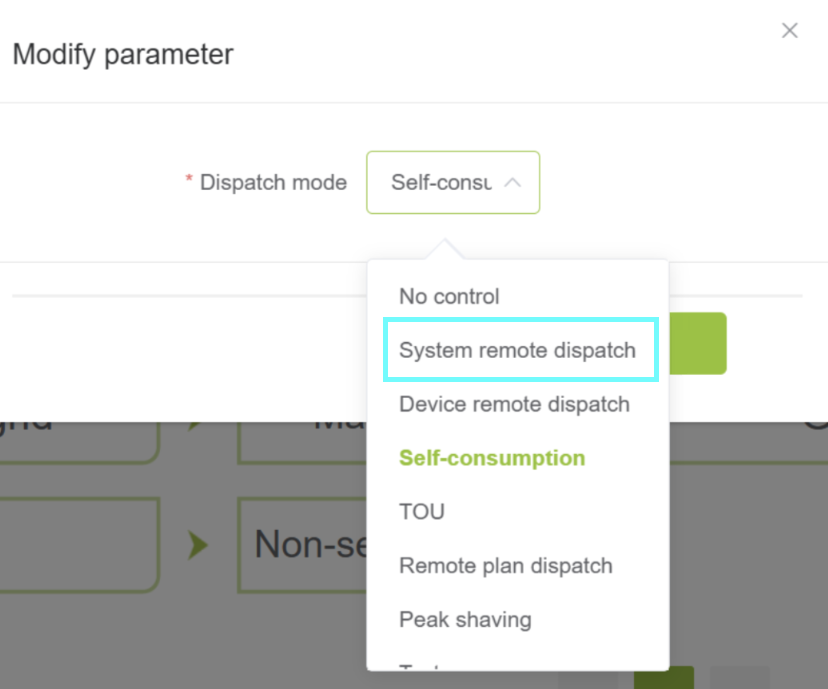

3. Aktivieren Sie "System Remote Dispatch"




3. Hinzufügen von Chint Power ESS im Reduxi Configurator

Nachdem Sie das Reduxi und das ESS-Gerät verbunden haben, können Sie es als neues Gerät registrieren (CHINT CPS ES-125kW-261kWh-EU).

3.1 Gerät hinzufügen

Melden Sie sich zunächst beim lokalen Reduxi Configurator an und fügen Sie ein neues Gerät hinzu, indem Sie auf die Schaltfläche „Gerät hinzufügen“ klicken.

3.2 Wählen Sie CHINT CPS ES-125kW-261kWh-EU aus

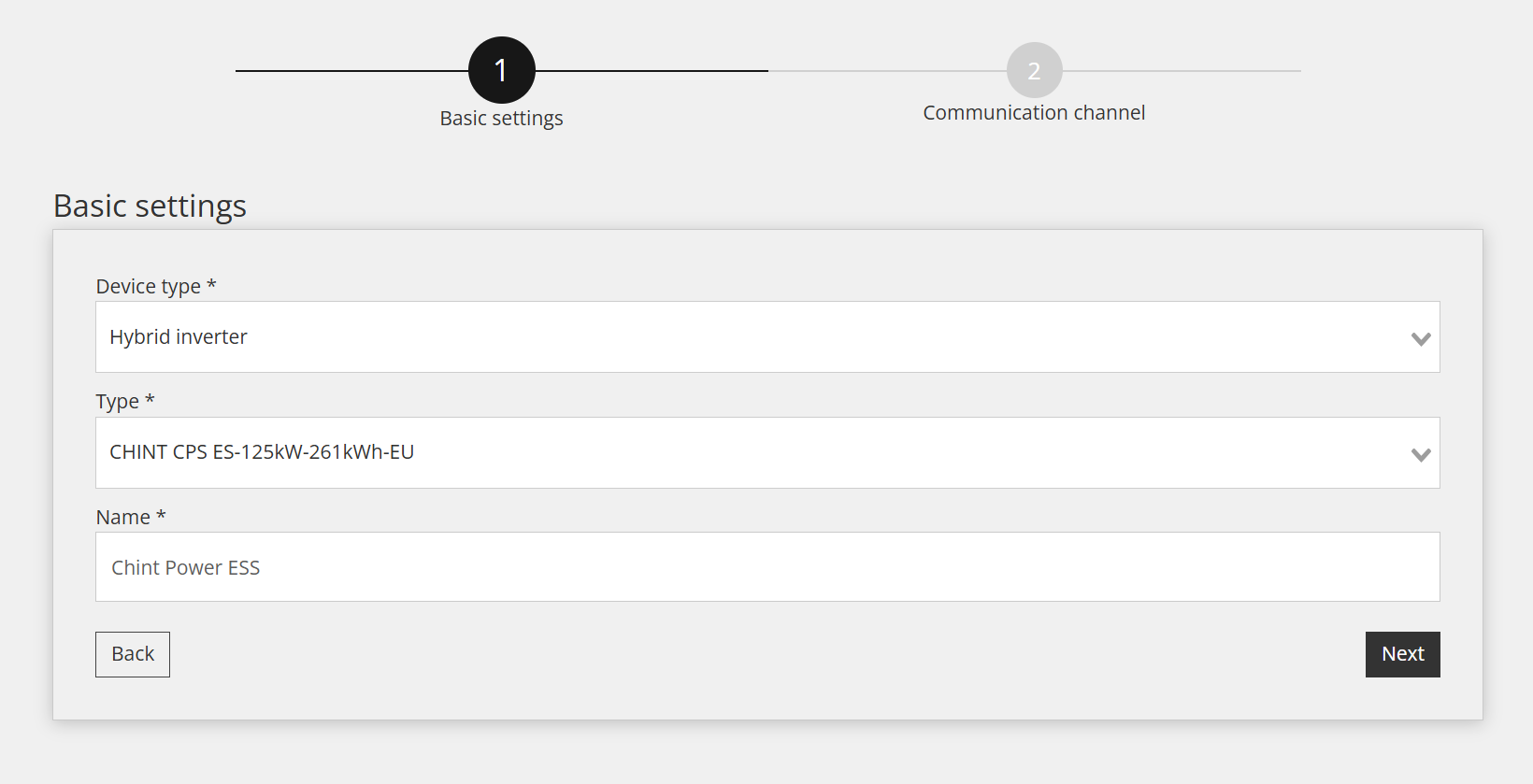

Im ersten Schritt werden die Grundeinstellungen festgelegt:

• Wählen Sie Gerätetyp: Hybrid Inverter,
• Wählen Sie Typ: CHINT CPS ES-125kW-261kWh-EU,
• Benennen Sie das Gerät wie gewünscht, z. B.: Chint Power ESS


3.3 Gerätekonfiguration für den Kommunikationskanal

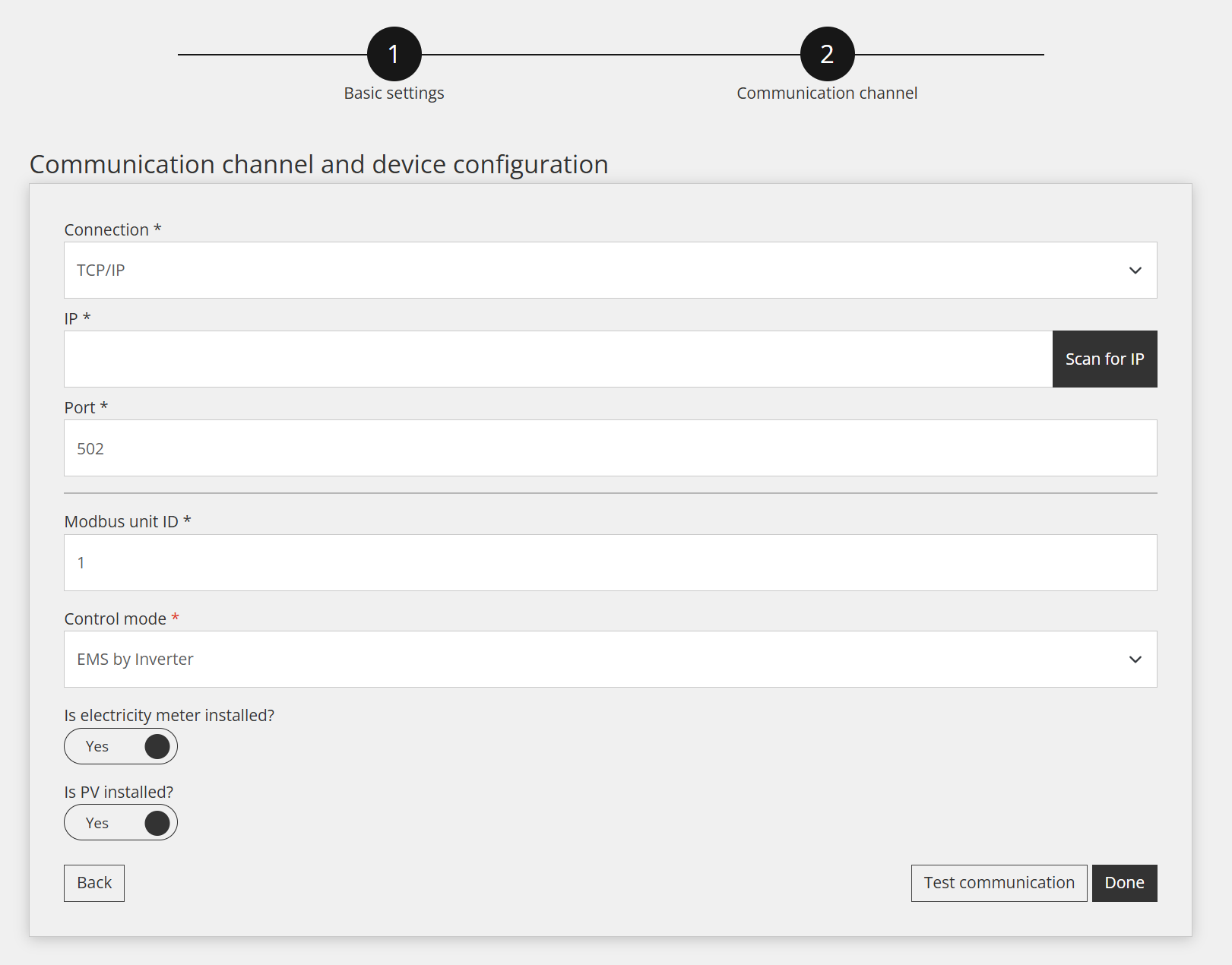

Der dritte Schritt umfasst die Konfiguration des Kommunikationskanals, der für die ordnungsgemäße Modbus-TCP/IP-Kommunikation unerlässlich ist. In diesem Schritt wird die Kommunikationsverbindung zwischen dem Reduxi-Controller und dem Chint Power ESS-Gerät hergestellt.

Die Einstellungen für den Kommunikationskanal werden unten angezeigt:

• Verbindung: TCP/IP
• IP: Geben Sie die IP-Adresse des Chint Power ESS ein (Sie können das Netzwerk scannen, um die gewünschte IP-Adresse zu finden)
• Port: 502
• Modbus-Einheiten-ID: Dies ist die gleiche ID wie am Wechselrichter eingestellt (standardmäßig 1)
• Steuerungsmodus: Wählen Sie aus, welche EMS-Modi zur Steuerung des EMS verwendet werden sollen.
• Sind Stromzähler und PV angeschlossen: Stellen Sie „Ja“ ein, wenn der Stromzähler und die PV direkt an das ESS-Gerät angeschlossen sind.

3.4 Kommunikationsprüfung

Unterhalb aller Felder des im vorherigen Schritt genannten Kommunikationskanals befindet sich eine Schaltfläche „Kommunikationsprüfung“. Diese Schaltfläche dient zur Überprüfung, ob die Modbus-TCP/IP-Verbindung zwischen den Geräten ordnungsgemäß funktioniert.

Erfolgreiche Antwort (Beispiel):

Nicht erfolgreiche Antwort (Beispiel):

Überprüfen Sie in diesem Fall die Netzwerkkabel, die IP-Einstellungen und die Einstellungen am Reduxi-Controller, und versuchen Sie es erneut.

3.5 Messwerte vom Gerät

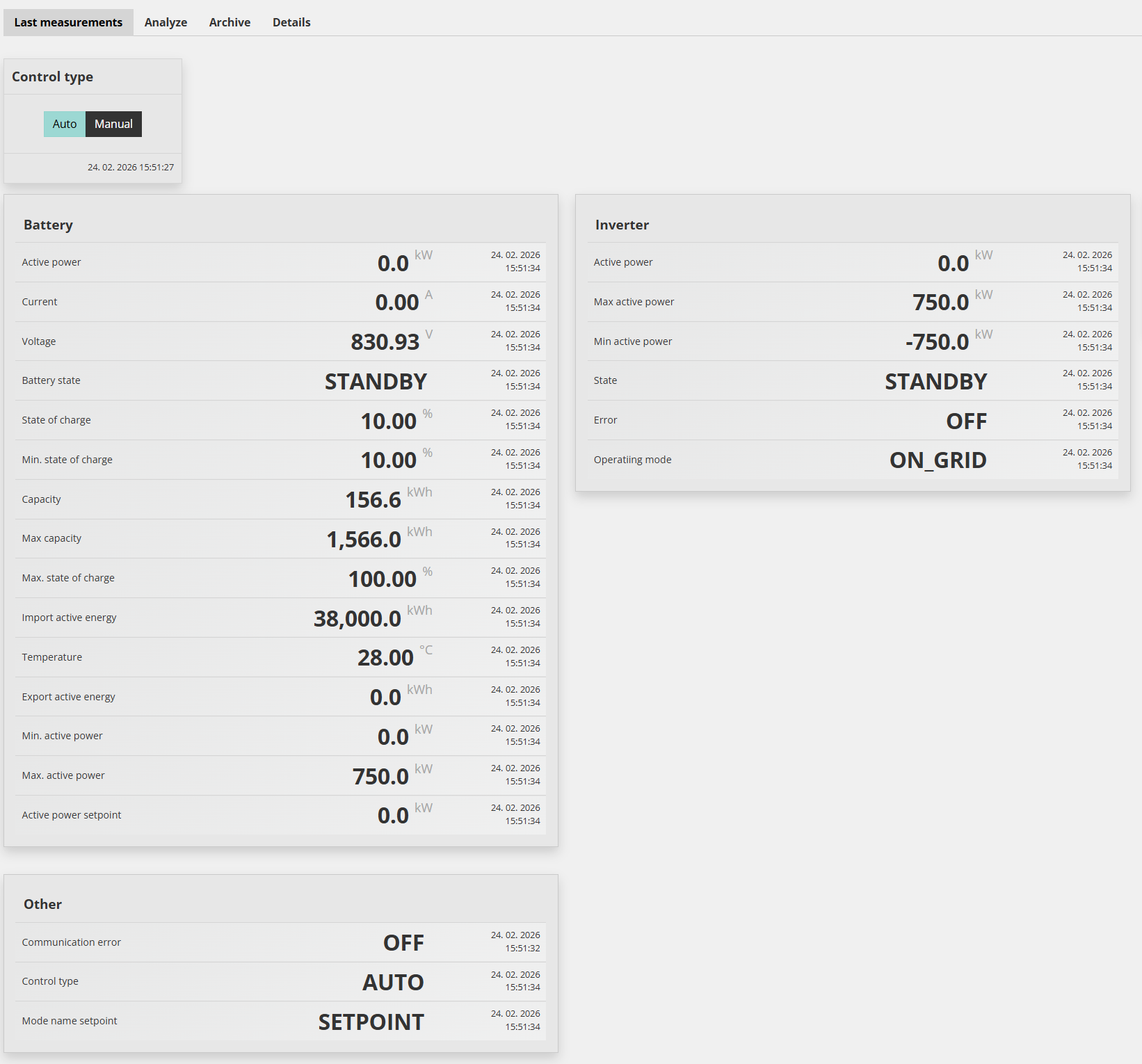

Dieser Abschnitt zeigt Ihnen, wie Sie die Messwerte des Geräts überprüfen und feststellen, ob es ordnungsgemäß kommuniziert. Dies kann unter "Geräte /Chint Power ESS /Letzte Messung erfolgen."

Integrieren Sie das Gerät zur erweiterten Steuerung in die Optimierungsmodi des Reduxi-Systems. Unter Geräte/Chint Power ESS im Reduxi Configurator muss der Steuerungstyp auf AUTO eingestellt sein, damit sich Befehle für die Strategie auf die Batterie auswirken.

Um maximale Flexibilität und Energiekostenreduzierung in Bezug auf dynamische Preise und dynamische Tarife zu erreichen, folgen Sie bitte den Anweisungen zum Definieren der Strategie unter diesem Link: Strategien für Reduxi Controller.

Nach erfolgreichem Hinzufügen des Geräts kann es über die Reduxi-Anwendung überwacht und gesteuert werden.
