So verbinden Sie das Energiespeichersystem CHINT POWER CPS ES-125kW-261kWh-EU mit dem Reduxi Controller
Binden Sie das C&I-Energiespeichersystem von CHINT über Modbus TCP/IP an den Reduxi Controller an – für maximale Flexibilität und niedrigere Energiekosten.

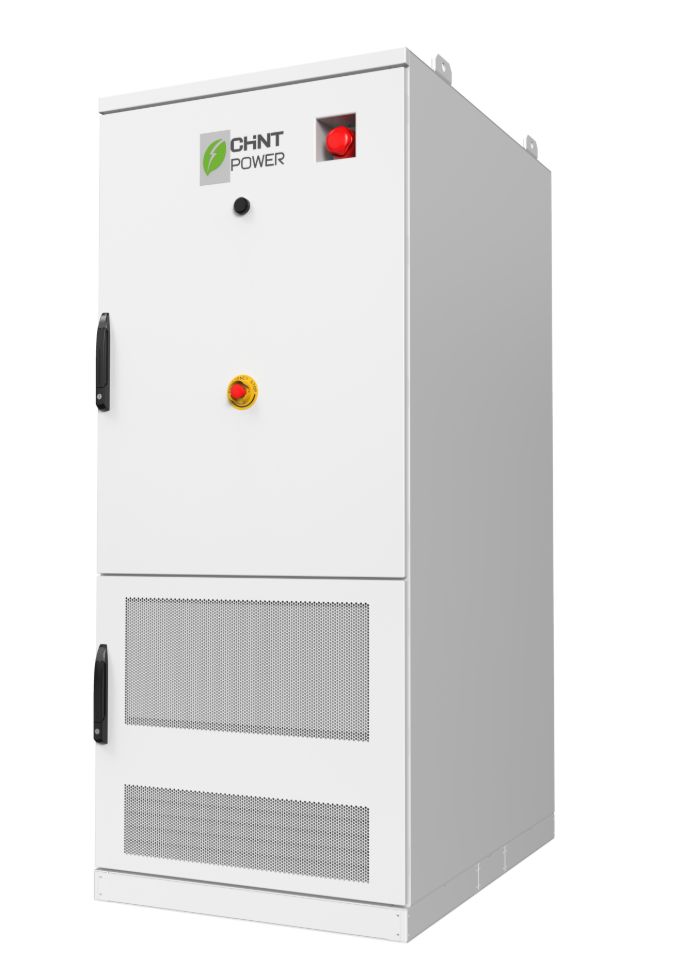

Textbeschreibung dieses Bildes
Produktfoto (Herstellerbild) eines freistehenden weißen Energiespeicherschranks für den Außenbereich mit dem Logo 'CHINT POWER' (grünes Blattsymbol) im oberen Bereich der Tür. Ein roter Notfalltaster sitzt in einer Vertiefung oben rechts an der Front und ein weiterer runder gelb-roter Not-Aus-Taster in der Mitte der Tür; unter dem Logo befindet sich ein kleiner schwarzer runder Taster. Die Tür hat links einen schwarzen Griff. Perforierte Lüftungsgitter befinden sich im unteren Teil der Tür und oberhalb des Sockels. Dargestellt auf weißem Hintergrund.
1 Technische Dokumentation
Die folgenden Eckdaten stammen aus dem Datenblatt des Herstellers für das CPS ES-125kW/261kWh-EU.
Herstellerdokumente:
- Datenblatt – CPS ES-125kW/261kWh-EU (PDF, EN)
- Benutzerhandbuch – US-Ausgabe, Rev. 1.6 (PDF, EN)
- Benutzerhandbuch, EU-Modell – CPS ES-125kW/261kWh-EU, v2.1, April 2026 (PDF, EN)
- Produktseite von CHINT POWER – CPS ES-125kW/261kWh-EU
2 Erforderliche Ausrüstung
- Reduxi Controller (installiert und online)
- CHINT CPS ES-125kW-261kWh-EU Energiespeichersystem, in Betrieb genommen
- Ethernet-Kabel (Cat5 oder Cat6) für den LAN1-Anschluss des LEMS-Moduls
- Lokales Netzwerk, das sich ESS und Reduxi Controller teilen, oder eine direkte Kabelverbindung zum Reduxi-Gerät
- IP-Adresse des ESS (Sie finden sie mit dem Netzwerk-Scan im Reduxi Configurator)
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Systemübersicht & Verkabelung
Das CHINT Energy Storage System (ESS) unterstützt das Protokoll Modbus TCP für die Kommunikation mit dem Reduxi Controller. Verbinden Sie es mit einem Ethernet-Kabel (Cat5 oder Cat6) mit demselben lokalen Netzwerk wie den Reduxi Controller oder direkt mit dem Reduxi-Gerät. Die Verbindung erfolgt über den Netzwerkanschluss LAN1 am LEMS-Modul des ESS.
Textbeschreibung dieses Bildes
Schema der Netzwerkverbindung. Komponenten: Reduxi Controller (graues Gehäuse mit Reduxi-Logo, Beschriftung 'Controller'); Router (weißer WLAN-Router, Beschriftung 'Router'); Globus-Symbol WWW (Internet); CHINT-ESS-Schrank (weißer Schrank mit CHINT-POWER-Logo, rotem Schalter und der Beschriftung 'CHINT ESS CPS'). Verbindungen: Controller zu Router: durchgezogene hellblaue Linie mit der Beschriftung 'Ethernet'; Router zu CHINT ESS: durchgezogene hellblaue Linie mit der Beschriftung 'Ethernet'; Router zum Internet (WWW): gestrichelte hellblaue Linie.
Textbeschreibung dieses Bildes
Herstellerzeichnung, 'Figure 3-10 LEMS Location'. Links: Strichzeichnung eines geöffneten Energiespeicherschranks mit links gestapelten Batteriemodulen und einer Tür rechts; das LEMS-Modul an der Tür ist durch einen hellblauen Kasten und eine Hinweislinie mit der Beschriftung 'LEMS' hervorgehoben. Rechts: eine hellblau umrahmte Vergrößerung des LEMS-Moduls mit der Beschriftung '4n', einem LAN-Anschluss oben und zwei Anschlüssen mit den Beschriftungen 'COM1' und 'COM2'. Eine hellblaue Linie führt vom oberen Anschluss zu einem blaugrünen Ethernet-Kabelstecker, der nach unten zeigt, mit der Beschriftung 'Ethernet'.
4 Gerätekonfiguration am ESS
Zwei Einstellungen am ESS bereiten es auf Reduxi vor: die Modbus-TCP-Verbindung und der Remote-Dispatch-Modus.
4.1 Modbus TCP
Das ESS unterstützt die Kommunikation über Modbus TCP für EMS von Drittanbietern wie Reduxi. Die Kommunikation läuft über den Anschluss LAN1 des LEMS-Moduls. In den meisten Installationen ist keine eigene Aktion „Modbus aktivieren“ nötig. Stellen Sie nach der Inbetriebnahme Folgendes sicher:
- Das LEMS hat eine gültige IP-Adresse im lokalen Netzwerk,
- Reduxi kann das Gerät über das Netzwerk erreichen und
- der TCP-Port
502ist am ESS offen.
Funktioniert die Kommunikation nicht, prüfen Sie die ESMU-Netzwerkeinstellungen in der lokalen Oberfläche und ziehen Sie die CHINT-Dokumentation oder den Support zurate.
4.2 EMS-Einstellungen (System remote dispatch)
Damit Reduxi das CHINT ESS steuern kann, passen Sie die Einstellungen in der Weboberfläche des ESS an.
Das BMS befindet sich an der Innenseite der Tür. Wird beim Aktivieren des Touchscreens ein Passwort verlangt, geben Sie die folgenden Standarddaten ein:
Benutzername: admin · Passwort: 12345678
Textbeschreibung dieses Bildes
Herstellerzeichnung, 'Figure 3-8 BMS Location' [wie im Bild gedruckt]. Strichzeichnung eines geöffneten Energiespeicherschranks mit links gestapelten Batteriemodulen und einer geöffneten Tür rechts. Ein hellblaues Quadrat hebt ein Anzeigefeld an der Innenseite der Tür hervor.
Anschließend gelangen Sie zur Hauptseite des Systems.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des CHINT POWER ESS. Oberes Menü: Home, Setting (durch einen hellblauen Kasten hervorgehoben), Monitor, History, Operation, Help; oben rechts: Schaltfläche Auto, Benutzer admin, Sprache English. Linkes Menü: Basic parameters (ausgewählt), On-grid, Off-grid, Equipment parameters, User management. Tabs: Strategy (ausgewählt), Economic, Others. Untertabs: Operation (ausgewählt), Backup, Fault handling, External ac solar. Felder: Dispatch mode: Self-consumption; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Die Seitenauswahl unten zeigt Seite 1.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des CHINT POWER ESS. Oberes Menü: Home, Setting (ausgewählt), Monitor, History, Operation, Help; oben rechts: Schaltfläche Auto, Benutzer admin, Sprache. Linkes Menü: Basic parameters (ausgewählt), On-grid, Off-grid, Equipment parameters, User management. Tabs: Strategy (ausgewählt), Economic, Others. Untertabs: Operation (ausgewählt), Backup, Fault handling, External ac solar. Felder: Dispatch mode: Self-consumption (Text abgeschnitten als 'Self-consumptio'), wobei der Dropdown-Pfeil durch einen hellblauen Kasten hervorgehoben ist; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Die Seitenauswahl unten zeigt Seite 1.
Textbeschreibung dieses Bildes
Screenshot des Dialogs 'Modify parameter' in der Weboberfläche des CHINT ESS (Schließen-X oben rechts). Feld: Dispatch mode (Pflichtfeld) mit dem geschlossenen Dropdown-Wert 'Self-consu.' (abgeschnitten). Die geöffnete Liste zeigt: No control; System remote dispatch (durch einen hellblauen Kasten hervorgehoben); Device remote dispatch; Self-consumption (grün, aktueller Wert); TOU; Remote plan dispatch; Peak shaving; ein weiterer Eintrag ist unten abgeschnitten. Eine grüne Schaltfläche ist teilweise hinter der Liste verborgen; die Hintergrundseite ist ausgegraut.
5 Bei der Reduxi Weboberfläche anmelden
Das Gerät wird im Configurator hinzugefügt, der Weboberfläche des Reduxi Controllers. Sie fügen es nicht in der Reduxi App selbst oder in der Reduxi Cloud hinzu. Sie können ihn auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
reduxi.app), öffnen Sie den Standort, gehen Sie zu Manage location → OEM devices und klicken Sie auf Activate tunnel connection. Bestätigen Sie mit OK, warten Sie etwa 30 Sekunden und klicken Sie auf Go to controller. Der Configurator öffnet sich ohne Passwort in einem neuen Tab.http://reduxi.local ein. Die IP-Adresse finden Sie in der Geräteliste Ihres Routers oder in der Reduxi-App unter Reduxi devices.admin · Passwort: admin (Werkseinstellung). Wurde das Passwort bei der Installation geändert, verwenden Sie das geänderte. Es ist nicht das Passwort Ihres Reduxi-Kontos.Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
admin ist nicht Ihr Reduxi-Konto. reduxi.local funktioniert nur im selben Netzwerk wie der Controller.6 CHINT ESS zu Reduxi hinzufügen
Sobald das ESS angeschlossen und konfiguriert ist (siehe Punkt 4) und der Configurator geöffnet ist (siehe Punkt 5), registrieren Sie es als neues Gerät (CHINT CPS ES-125kW-261kWh-EU).
6.1 Grundeinstellungen
Hybrid Inverter. Wählen Sie Type: CHINT CPS ES-125kW-261kWh-EU. Benennen Sie das Gerät nach Belieben, zum Beispiel Chint Power ESS.Textbeschreibung dieses Bildes
Screenshot der Seitenleiste des Reduxi Configurators. Kopfzeile: reduxi Configurator-Logo. Der Abschnitt Devices (mit einem Minussymbol) listet auf: Iskraemeco AM550 (Strommast-Symbol) und zwei Einträge mit Sonnensymbolen und ohne sichtbare Namen. Unten ist eine Schaltfläche Add device mit einem Pluszeichen, markiert mit einem cyanfarbenen Rechteck.
Textbeschreibung dieses Bildes
Screenshot des Reduxi-Configurator-Assistenten, Schritt 1 'Basic settings' (Schritt 2 'Communication channel' ausgegraut). Formular: Device type *: Hybrid inverter; Type *: CHINT CPS ES-125kW-261kWh-EU; Name *: Chint Power ESS. Schaltflächen: Back, Next.
6.2 Kommunikationseinstellungen
Im nächsten Schritt konfigurieren Sie den Kommunikationskanal, der für eine saubere Modbus-TCP/IP-Kommunikation entscheidend ist. Er stellt die Verbindung zwischen dem Reduxi Controller und dem CHINT ESS her.
| Parameter | Wert |
|---|---|
| Verbindung | TCP/IP |
| IP | IP-Adresse des CHINT ESS (Sie können das Netzwerk scannen, um die gewünschte IP-Adresse zu finden) |
| Port | 502 |
| Modbus unit ID | Dieselbe ID, die am Wechselrichter eingestellt ist (Standard: 1) |
| Control mode | Wählen Sie, welche EMS-Modi zur Steuerung des EMS verwendet werden |
| Sind Stromzähler und PV angeschlossen | Stellen Sie auf Ja, wenn Stromzähler und PV direkt am ESS-Gerät angeschlossen sind |
Textbeschreibung dieses Bildes
Screenshot des Reduxi-Configurator-Assistenten, Schritt 2 'Communication channel' (Schritt 1 'Basic settings' erledigt), mit dem Titel 'Communication channel and device configuration'. Felder: Connection *: TCP/IP; IP *: leer, mit der Schaltfläche 'Scan for IP'; Port *: 502; Modbus unit ID *: 1; Control mode *: EMS by inverter; Is electricity meter installed?: Schalter Yes; Is PV installed?: Schalter Yes. Schaltflächen: Back, Test communication, Done.
6.3 Kommunikation testen
Klicken Sie unter den Feldern des Kommunikationskanals auf Test communication. Der Test liest das Gerät einmal aus und speichert nichts; er prüft, ob die Modbus-TCP/IP-Verbindung zwischen den Geräten funktioniert. Ist der Test in Ordnung, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
Textbeschreibung dieses Bildes
Screenshot des Reduxi-Configurator-Dialogs 'Test communication' (Schließen-X oben rechts). Text in Grün: 'Successful readout from device'. Werte: Battery active power: 0.0 W; Battery current: 0.0 A; Battery export active energy: 0 Wh; Battery import active energy: 38000000 Wh; Battery max. active power: 750000.0 W; Battery state name: STANDBY null; Battery state of charge: 10.0 %; Battery temperature: 28.0 °C; Battery voltage: 830.9333 V; Error: false null; Inverter active power: 0.0 W; Inverter max. power: 750000.0 W; Inverter min. power: -750000.0 W; Operating mode: ON_GRID null; State name: STANDBY null; Additional parameter - BATTERY_SOH: 100.0. Schaltfläche: Close.
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel Test communication und einem Schließen-x oben rechts. Meldung in rotem Text: Unable to communicate with device. Dunkle Schaltfläche unten rechts: Close.
Schlägt der Test fehl, prüfen Sie die Netzwerkverkabelung, die IP-Einstellungen und die Einstellungen am Reduxi Controller und versuchen Sie es erneut.
7 Messwerte prüfen
7.1 Messwerte prüfen
Prüfen Sie die Messwerte des Geräts und ob es korrekt kommuniziert unter Devices → Chint Power ESS → Last measurements.
Textbeschreibung dieses Bildes
Screenshot der Geräteseite im Reduxi Configurator, Tab 'Last measurements' ausgewählt (weitere Tabs: Analyze, Archive, Details). Karte 'Control type': Schaltflächen Auto (ausgewählt) und Manual. Karte 'Battery', Zeilen (Bezeichnung: Wert): Active power: 0.0; Current: 0.00 A; Voltage: 830.93 V; Battery state: STANDBY; State of charge: 10.00 %; nächste Zeile: 10.00 %; Capacity: 156.6; Max capacity: 1,566.0; nächste Zeile: 100.00 %; Import active energy: 38,000.00; Temperature: 28.00; Export active energy: 0.0; nächste Zeile: 0.0; Max. active power: 750.0; Active power setpoint: 0.0. Karte 'Inverter', Zeilen: Active power: 0.0; Max. active power: 750.0; Min. active power: -750.0; State: STANDBY; Error: OFF; Operating mode: ON_GRID. Karte 'Other': Communication error: OFF; Control type: AUTO; Mode name setpoint: SETPOINT. Jeder Wert hat einen Zeitstempel mit Datum und Uhrzeit.
7.2 Steuerung durch Reduxi aktivieren
Für eine erweiterte Steuerung binden Sie das Gerät in die Optimierungsmodi des Reduxi-Systems ein. Setzen Sie unter Devices → Chint Power ESS im Reduxi Configurator den Steuerungstyp auf AUTO, damit sich die Befehle der Strategie auf die Batterie auswirken.
Um mit dynamischen Preisen und dynamischen Tarifen maximale Flexibilität zu erreichen und die Energiekosten zu senken, legen Sie Ihre Strategie wie unter Strategien für den Reduxi Controller beschrieben fest.
Nachdem Sie das Gerät erfolgreich hinzugefügt haben, können Sie es über die Reduxi-App überwachen und steuern.
✓ Zusammenfassung
Vorbereitung (Punkte 1–3): Lesen Sie die Herstellerunterlagen, halten Sie das Ethernet-Kabel und einen Laptop oder ein Tablet bereit und verbinden Sie den Anschluss LAN1 des LEMS-Moduls mit dem lokalen Netzwerk des Reduxi Controllers.
CHINT ESS (Punkt 4): Stellen Sie sicher, dass das LEMS eine gültige IP-Adresse hat und der TCP-Port 502 offen ist. Aktivieren Sie dann System remote dispatch in den ESS-Einstellungen.
Zu Reduxi hinzufügen (Punkte 5–6): Öffnen Sie den Configurator, fügen Sie das Gerät mit dem Typ CHINT CPS ES-125kW-261kWh-EU hinzu, geben Sie IP-Adresse, Port 502 und Modbus-Unit-ID ein (Standard 1) und führen Sie Test communication aus.
In Betrieb nehmen (Punkt 7): Prüfen Sie die Messwerte unter Last measurements und setzen Sie den Steuerungstyp auf AUTO.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication zeigt „Unable to communicate with device“, Gerät offline | Prüfen Sie die Netzwerkverkabelung, die IP-Einstellungen und die Einstellungen am Reduxi Controller. Prüfen Sie, ob das ESS erreichbar ist, ob IP-Adresse, Port 502 und Modbus-Unit-ID stimmen und ob Modbus TCP am ESS verfügbar ist (siehe Punkt 4). |
| Keine Kommunikation, obwohl das Kabel angeschlossen ist | Prüfen Sie, ob das LEMS eine gültige IP-Adresse im lokalen Netzwerk hat, ob Reduxi das Gerät erreichen kann und ob der TCP-Port 502 am ESS offen ist. Prüfen Sie die ESMU-Netzwerkeinstellungen in der lokalen Oberfläche und ziehen Sie die CHINT-Dokumentation oder den Support zurate. |
| Der Touchscreen verlangt ein Passwort | Geben Sie die Standarddaten ein: Benutzername admin · Passwort 12345678. |
| Reduxi-Befehle haben keine Wirkung auf die Batterie | Prüfen Sie, ob System remote dispatch am ESS aktiviert ist (siehe Punkt 4) und der Steuerungstyp in Reduxi auf AUTO steht (siehe Punkt 7). |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde wahrscheinlich bei der Installation geändert: Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert dort nicht. |
reduxi.local lässt sich nicht laden |
Sie befinden sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder den Tunnel. |
