Reduxi mit GoodWe Hybrid-Wechselrichtern * – German

SCHRITT 1: Voraussetzungen für den Anschluss von Goodwe an Reduxi

Um die Kommunikation mit Reduxi über Modbus TCP zu ermöglichen, benötigen Sie Folgendes:

Goodwe 2.0 Cybersecurity Dongle
Modbus TCP auf dem Goodwe-Gerät über SEMS + aktivieren
Die IP-Adresse des Goodwe-Geräts

Wir empfehlen dringend, beim Installieren von Reduxi immer auf einen Goodwe 2.0 Cybersecurity Dongle zu aktualisieren. Wenn Sie Dongle-Versionen 1.0 oder 2.0 verwenden, kann die Funktionalität des Systems eingeschränkt sein.

SCHRITT 2: GOODWE DONGLE, WECHSELRICHTER und BMS AKTUALISIEREN

Bevor Sie mit der Reduxi-Installation beginnen, ist es entscheidend, den Goodwe-Dongle, den Wechselrichter und das BMS auf die neueste FW-Version zu aktualisieren.

Nachfolgend finden Sie eine Tabelle mit den minimalen FW-Anforderungen für verschiedene Arten von Dongles und Goodwe-Wechselrichtern.

SCHRITT 3: Modbus TCP auf dem Goodwe-Gerät aktivieren

Dieser Vorgang unterscheidet sich je nach Art des am Standort installierten Dongles. Wir empfehlen dringend die Installation eines Goodwe Dongle 2.0 Cybersecurity. Hier ist eine Zusammenfassung für jeden Dongle-Typ.

3.1 Modbus TCP auf dem Cybersecurity 2.0 Dongle aktivieren

WICHTIGER HINWEIS: Modbus TCP kann nicht vom GoodWe-Support auf dem Cybersecurity 2.0 Dongle aktiviert werden. Dies kann nur vor Ort über die SEMS+ App erfolgen.

Verbinden Sie sich über die SEMS+ App mit dem Goodwe Wechselrichter. Herunterladen über den QR-Code unten:

In der SEMS+ App:

Tippen Sie auf Einstellungen unten auf der Hauptseite
Tippen Sie auf Datenschutz & Sicherheit
Aktivieren Sie Modbus TCP

SCHRITT 4: Statische IP-Adresse auf Goodwe finden und einstellen

Als Nächstes muss die IP-Adresse festgelegt werden. Wir empfehlen die Verwendung einer festen (statischen) IP-Adresse.

In der SEMS+ App:

Tippen Sie auf Einstellungen unten auf der Hauptseite
Tippen Sie auf WLAN/LAN
Wenn der DHCP-Schalter aktiviert ist, deaktivieren Sie ihn bitte und geben Sie die für Ihr Netzwerk geeigneten Daten manuell ein.
Hinweis: Notieren Sie sich die IP-Adresse für später.

SCHRITT 5: Goodwe-Gerät zu Reduxi hinzufügen

5.1 Gerät hinzufügen

Melden Sie sich zunächst beim lokalen Reduxi Configurator an und fügen Sie ein neues Gerät hinzu, indem Sie auf die Schaltfläche „Gerät hinzufügen“ klicken.

5.2 GoodWe Hybrid-Wechselrichter auswählen

Im ersten Schritt werden grundlegende Einstellungen definiert:

Gerätetyp auswählen: Hybrid-Wechselrichter,
Typ auswählen: GoodWe Energy Storage Inverter HV,
Benennen Sie das Gerät selbst

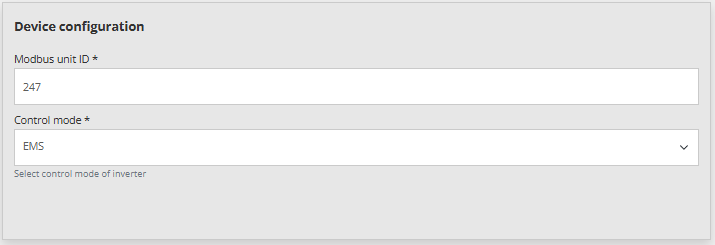

5.3 Gerätekonfiguration für Kommunikationskanal

Der zweite Schritt umfasst die Konfiguration des Kommunikationskanals, der für die ordnungsgemäße Modbus-TCP-Kommunikation unerlässlich ist. In diesem Schritt wird die Kommunikationsverbindung zwischen dem Reduxi-Controller und dem GoodWe Hybrid-Wechselrichter hergestellt.

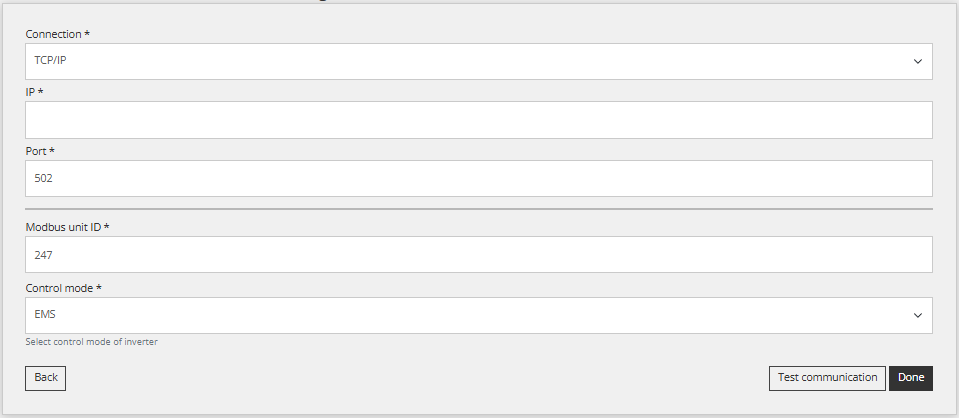

Die Einstellungen für den Kommunikationskanal werden unten angezeigt:

Hinweis: Stellen Sie die IP-Adresse des Wechselrichters ein, die zuvor eingerichtet wurde.

5.4 Kommunikation testen

Unter allen Feldern des Kommunikationskanals, die im vorherigen Schritt erwähnt wurden, befindet sich eine Schaltfläche „Kommunikation testen“. Diese Schaltfläche wird verwendet, um zu überprüfen, ob die Modbus-TCP-Verbindung zwischen den Geräten ordnungsgemäß funktioniert.

Erfolgreiche Antwort (Beispiel):

5.5 Messwerte vom Gerät

Dieser Punkt soll zeigen, wie Messwerte vom Gerät überprüft werden können. Dies geschieht unter „Gerät (GoodWe Hybrid-Wechselrichter)/Letzte Messung“.

Sobald das Gerät erfolgreich über den Configurator hinzugefügt wurde, kann es über die Cloud-Anwendung Reduxi überwacht werden.
