So verbinden Sie Sunwoda Energy SW12KH3UT All-in-One (RJ45-RS485) mit dem Reduxi Controller
Verbinden Sie das Sunwoda Energy SW12KH3UT ALL IN ONE über RS485 (RJ45) und Modbus RTU mit dem Reduxi Controller.
Textbeschreibung dieses Bildes

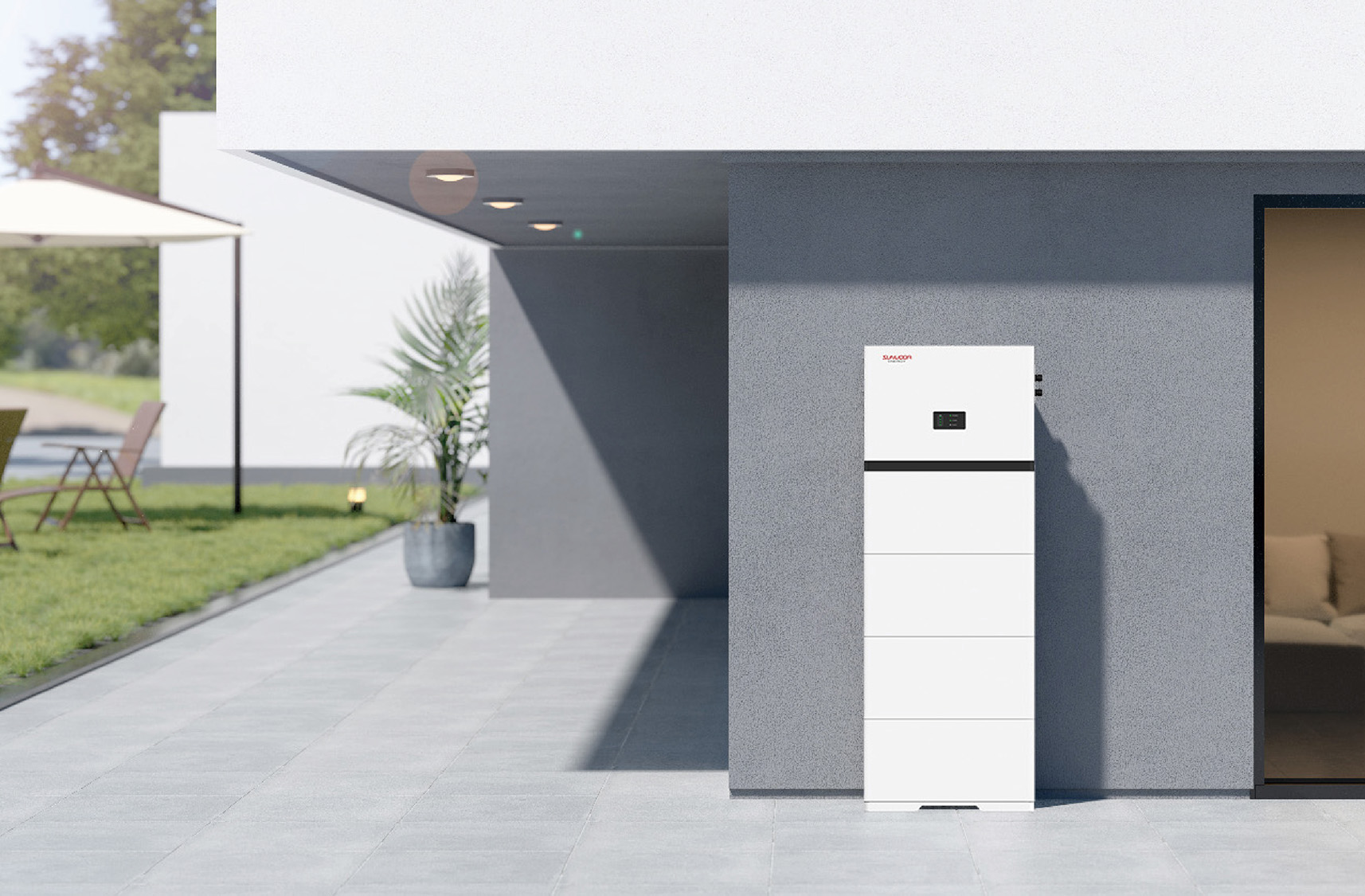

Produktfoto (Herstellerbild) eines hohen weißen, freistehenden Heimspeichersystems mit einem kleinen Display im oberen Bereich, einem Stapel weißer Batteriemodule und einem kleinen Logo auf dem obersten Modul. Es steht im Freien auf einer grau gepflasterten Terrasse vor einer grauen Hauswand, links mit einem Rasen mit Gartenstuhl und einer Pflanze, rechts mit einer offenen Glastür.
1 Technische Dokumentation
Sunwoda veröffentlicht die Dokumente zu SunESS Power auf der Produktseite.
- Produktseite SunESS Power – Produktseite von Sunwoda Energy mit Downloads
- Benutzerhandbuch SunESS Power (PDF) – Benutzerhandbuch V1.4
- Quick Installation Guide (PDF) – Kurzanleitung zur Installation
- Broschüre SunESS Power (PDF) – Produktübersicht
2 Erforderliche Ausrüstung
Sie benötigen diese Komponenten:
- Reduxi Controller
- Sunwoda Energy SW12KH3UT ALL IN ONE
- Standard-Netzwerkkabel (RJ45), vorbereitet wie unter Punkt 3 beschrieben
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Reduxi Controller mit dem Sunwoda ALL IN ONE verbinden
3.1 Kommunikationskabel vorbereiten
Verwenden Sie ein Standard-Netzwerkkabel (RJ45). Die Aderfarben folgen dieser Pinbelegung:
| Pin | Aderfarbe | Funktion |
|---|---|---|
| 1 | weiß-orange | |
| 2 | orange | |
| 3 | weiß-grün | |
| 4 | blau | |
| 5 | weiß-blau | |
| 6 | grün | |
| 7 | weiß-braun | RS485 A |
| 8 | braun | RS485 B |
Textbeschreibung dieses Bildes
Technische Strichzeichnung eines RJ45-Steckverbinders in vier Ansichten von links nach rechts: die Vorderansicht der Buchse mit den Pinnummern '1' oben und '8' unten, eine Vorderansicht des Steckers, eine Draufsicht des Steckers und ein Stecker mit Kabel, Knickschutz und Rastnase. Keine Farben oder sonstigen Beschriftungen.
3.2 Zugang zum Anschluss
Öffnen Sie am ALL IN ONE die Schutzabdeckung (Wartungsanschluss).
Textbeschreibung dieses Bildes
Foto der Anschlussseite eines weißen Sunwoda-All-in-One-Geräts. Ein weißes Etikett mit rotem Text 'Open the maintenance port' zeigt auf eine kleine rechteckige Abdeckplatte mit zwei Schrauben, die rot umrandet ist und im unteren mittleren Bereich des Gehäuses sitzt. Weitere sichtbare Teile: PV-Anschlüsse auf der linken Seite, zwei schwarze Drehschalter oben, ein blauer runder Steckverbinder oben rechts, zwei schwarze Kabelverschraubungen und ein Kabel rechts sowie ein perforierter Lüftungsstreifen am unteren Rand.
3.3 RS485-Anschluss
Verbinden Sie den LAN-Anschluss (RJ45) des ALL IN ONE mit dem vorbereiteten Netzwerkkabel mit dem Reduxi Controller.
Textbeschreibung dieses Bildes
Foto des Anschlussbereichs eines weißen Sunwoda-All-in-One-Geräts mit roten Textbeschriftungen auf weißen Feldern. Die Beschriftung 'Connect the network cable to theLAN port' [wie gedruckt] zeigt auf eine LAN-Buchse (rot umrandet), in der ein blaues Netzwerkkabel steckt. Eine zweite Beschriftung 'Brown and white Brown' [wie gedruckt] zeigt auf einen rot umrandeten Bereich, in dem das andere Ende des blauen Kabels mit seinen Adern an einer grünen Schraubklemmleiste eines blauen USB-zu-Seriell-Adapters angeschlossen ist, dessen rote LED leuchtet. Außerdem sichtbar: ein runder schwarzer Steckverbinder, ein blauer runder Steckverbinder oben rechts, Kabelverschraubungen, eine silberne runde Taste links, ein gelbes Objekt unten rechts und ein perforierter Lüftungsstreifen am unteren Rand.
RS485-Pinbelegung:
- Pin 7 (weiß-braun): RS485 A
- Pin 8 (braun): RS485 B
4 Sunwoda ALL IN ONE konfigurieren
4.1 DEBUG-Schalter einstellen
Neben dem RJ45-Anschluss am Wechselrichter finden Sie den Schalter DEBUG. Stellen Sie ihn auf Position 2 (ON).
Textbeschreibung dieses Bildes
Nahaufnahme einer grünen Platine mit einer weißen USB-A-Buchse links (daneben die Aufdrucke 'USB' und 'U4') und einem kleinen Schiebeschalter daneben. Der Platinenaufdruck zeigt 'SW3' neben dem Schalter, das Wort 'debug', die Zahlen '1' und '2' bei den Schalterpositionen und 'M3' neben einer Schraube unten rechts. Oben ist ein grünes Klemmenteil sichtbar. Die Schalterstellung ist ein kleiner schwarzer Schieber zwischen den beiden Positionen.
4.2 RS485-Kommunikationsparameter
| Parameter | Wert |
|---|---|
| Baudrate | 57600 |
| Datenformat | 1 Startbit, 8 Datenbits, keine Parität, 1 Stoppbit |
4.3 Modbus-RTU-Einstellungen
| Parameter | Wert |
|---|---|
| Kommunikationsadresse |
1 bis 247 (Standard: 1) |
| Unterstützte Funktionen |
03H, 04H, 10H
|
| Nur lesbarer Registerbereich |
0 to 1500
|
| Les- und schreibbarer Registerbereich |
0 to 1000
|
5 Bei der Reduxi Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
6 Sunwoda ALL IN ONE zu Reduxi hinzufügen
Mit diesen Schritten fügen Sie ein neues Gerät hinzu oder bearbeiten ein bestehendes.
6.1 Grundeinstellungen
Melden Sie sich lokal am Reduxi Configurator des Controllers an (siehe Punkt 5) und klicken Sie auf die Schaltfläche Add device. Wählen Sie dann unter Basic settings das Gerät aus, das Sie hinzufügen möchten.
Textbeschreibung dieses Bildes
Screenshot des linken Menüs des Reduxi Configurator unter dem Logo reduxi Configurator. Menüeinträge: Devices (aufgeklappt, mit Minuszeichen) mit der Schaltfläche „+ Add device“ (umrandet); Strategies (Pluszeichen); Utility Rate Plan; Settings (Pluszeichen). Die rechte Seite ist leer und weiß.
Konfigurieren Sie im ersten Schritt die Grundparameter des Geräts:
- Device type: Gerätetyp auswählen
- Type: Typ auswählen
- Name: ein beliebiger Name
Textbeschreibung dieses Bildes
Screenshot des Reduxi-Configurator-Assistenten, Schritt 1 'Basic settings' (Schritt 2 'Communication channel' ausgegraut). Formular mit leeren Feldern: Device type *: leeres Dropdown; Type *: leeres Dropdown (ausgegraut); Name *: leer. Schaltflächen: Back, Next.
Klicken Sie auf Next.
6.2 Kommunikationseinstellungen
Geben Sie die Kommunikationsparameter des Geräts ein. Verwenden Sie die Werte aus Punkt 4:
| Parameter | Wert |
|---|---|
| Verbindung | Local serial port |
| Port | Der Anschluss des Reduxi Controllers, an den Sie das Kabel angeschlossen haben |
| Baudrate | 57600 bits/s |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID | Standard 1 (Bereich 1 bis 247) |
6.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest das Sunwoda ALL IN ONE einmal aus und speichert nichts. Ist der Test erfolgreich, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
7 Messwerte prüfen
7.1 Last measurements
Sobald die Kommunikation steht, prüfen Sie als zusätzlichen Test die Werte im Reduxi Configurator unter Devices – your Sunwoda device – Last measurement.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Besorgen Sie die Sunwoda-Unterlagen. Halten Sie den Reduxi Controller, das Sunwoda ALL IN ONE und ein Standard-RJ45-Netzwerkkabel bereit.
Sunwoda ALL IN ONE (Punkte 3–4): Verdrahten Sie RS485 A mit Pin 7 und RS485 B mit Pin 8 des RJ45-Kabels. Schließen Sie es am LAN-Anschluss an. Stellen Sie den DEBUG-Schalter auf Position 2 (ON).
Zu Reduxi hinzufügen (Punkte 5–6): Melden Sie sich im Reduxi Configurator an und fügen Sie das Gerät hinzu. Geben Sie 57600 bit/s, 8 Datenbits, 1 Stoppbit, keine Parität und die Modbus-Adresse ein. Testen Sie die Kommunikation und klicken Sie auf Done.
In Betrieb nehmen (Punkt 7): Prüfen Sie die Messwerte unter Last measurement.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie die Verdrahtung der Leitungen A/B (Pin 7 = RS485 A, Pin 8 = RS485 B), die Stellung des DEBUG-Schalters (Position 2, ON) und die Kommunikationsparameter (57600 bit/s, 8N1, standardmäßig Adresse 1). |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
