So verbinden Sie die KEBA KeContact P30 Ladestation (Modbus TCP/IP, LAN) mit dem Reduxi Controller
Verbinden Sie Ihre KEBA KeContact P30 Ladestation über Modbus TCP/IP per LAN mit dem Reduxi Controller.
Textbeschreibung dieses Bildes

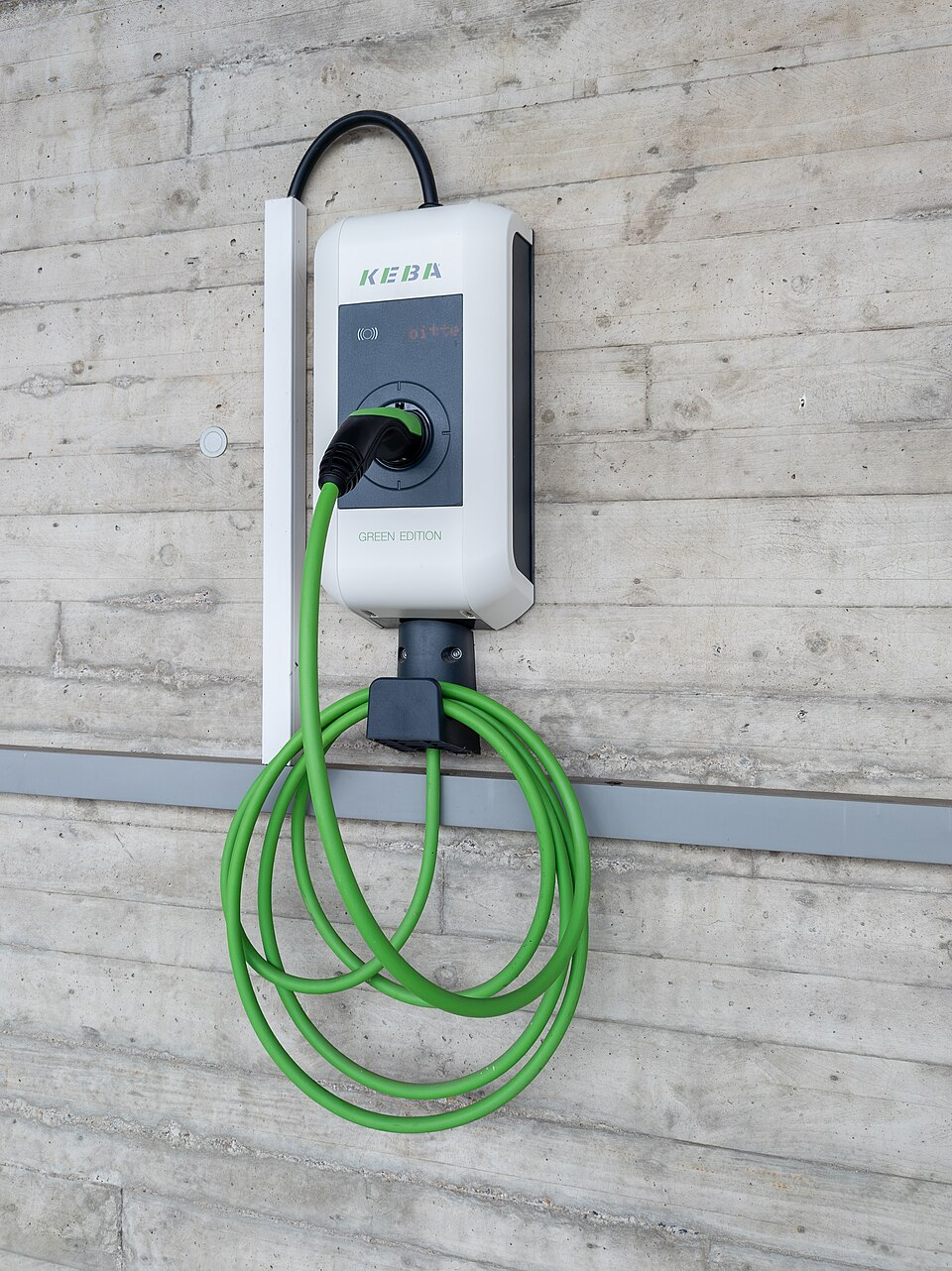

Hochformatiges Foto einer weißen, wandmontierten Ladestation an einer Betonwand mit sichtbaren Schalungsspuren. Die Ladestation hat oben das grüne 'KEBA'-Logo, eine dunkelgraue Frontblende mit RFID-Symbol und einer roten Punktmatrix-Anzeige (Text: 'bitte'), eine Ladebuchse mit eingestecktem schwarz-grünem Stecker und darunter den Schriftzug 'GREEN EDITION'. Ein grünes Kabel führt vom Stecker nach unten; ein schwarzes Kabel tritt links aus einem weißen Kabelkanal oben in die Ladestation ein. Im unteren Teil des Fotos hängt das grüne Ladekabel in Schlaufen an einer schwarzen Halterung an der Betonwand über einem grauen waagerechten Streifen.
1 Technische Dokumentation
Dokumente von KEBA und FENECON zur KEBA KeContact P30:
- Installation and Configuration Manual: KEBA KeContact P30 x-series (FENECON) – Ethernet-Anschluss und Installationsschritte
- KEBA downloads – Handbücher, Firmware und Software von KEBA
- KeContact P30 x-series configuration manual – Konfigurationshandbuch (PDF) von KEBA
2 Erforderliche Ausrüstung
Prüfen Sie diese Voraussetzungen, bevor Sie beginnen:
- Die KEBA KeContact P30 ist mechanisch und elektrisch installiert
- Die Ladestation ist eingeschaltet
- Ethernet-Kabel
- Reduxi Controller
- Laptop oder Controller mit Ethernet-Schnittstelle
- Sie haben die Berechtigung, auf die Konfiguration der Ladestation zuzugreifen
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Ladestation mit dem Netzwerk verbinden
3.1 Physische Ethernet-Verbindung
- Suchen Sie den Ethernet-Anschluss (RJ-45) im Inneren der Ladestation.
- Schließen Sie ein Ethernet-Kabel an einen Netzwerk-Switch, direkt an den Controller oder direkt an einen Service-Laptop an.
- Prüfen Sie nach dem Einschalten, ob die Link-LEDs aktiv sind.
Textbeschreibung dieses Bildes
Herstellerabbildung 'Fig. 7-16: Connection overview' mit dem Inneren der Ladestation als graues Gehäuse mit grüner Platine und Beschriftungen, gefolgt von einer Legende. Beschriftungen auf der Platine: F1; Klemmen 1, 2, 3, N, PE; DSW1 und DSW2 (rote DIP-Schalter-Blöcke); T1; LED; X1; X2; Shd; X4; X3 (RJ45-Buchse); SIM; USB. Legende (Bezeichnung ... Bedeutung): F1 Fuse holder; 1 Power connection phase conductor 1; 2 Power connection phase conductor 2; 3 Power connection phase conductor 3; N Power connection neutral conductor; PE Power connection grounding conductor; DSW1 DIP switch; DSW2 DIP switch; T1 Service button; LED Status LED; X1 Enable input; X2 Switch contact output; Shd Shield clamp (ground for ETH); X3 Ethernet2 connection (RJ45); X4 Ethernet1 connection (LSA+ terminals); SIM SIM card slot (optional); USB USB interface.
4 Ladestation konfigurieren
4.1 Auf die Weboberfläche zugreifen
Die KEBA P30 hat kein Display. Sie konfigurieren sie in der integrierten Weboberfläche (Web UI). Dafür benötigen Sie die IP-Adresse der Ladestation.
IP-Adresse ermitteln (DHCP):
- Stellen Sie den DIP-Schalter für DHCP auf ON (Werkseinstellung).
- Schalten Sie die Ladestation ein.
- Die Ladestation fordert beim DHCP-Server des Netzwerks eine IP-Adresse an.
- Ermitteln Sie die zugewiesene IP-Adresse auf einem dieser Wege: DHCP-Lease-Liste des Routers, Netzwerk-Scan-Tool oder KEBA-Service-Tool (falls verfügbar).
Bei der Web UI anmelden:
- Öffnen Sie einen Webbrowser.
- Geben Sie die IP-Adresse der Ladestation ein:
http://<charger-ip-address> - Melden Sie sich mit den Administrator-Zugangsdaten an.
Textbeschreibung dieses Bildes
Bild eines gedruckten Etiketts mit dem Titel 'Configuration Information' in einem abgerundeten Rahmen. Zeilen (Bezeichnung: Wert): Ethernet MAC; WLAN Hotspot IP Address; Default SSID; Default Hotspot password; WebUI default username; WebUI default password; Password recovery.
4.2 Ethernet-IP-Konfiguration
Gehen Sie in der Web UI zu Network → Ethernet. Die aktuelle IP-Konfiguration wird angezeigt.
Textbeschreibung dieses Bildes
Screenshot der KEBA Web UI, Seite 'Overview', mit dem KEBA-Logo oben und Datum/Uhrzeit oben links. Menüleiste mit den Einträgen: Status (grün, ausgewählt, mit Dropdown), Charging Sessions, RFID Cards, Charging Network, System (Dropdown), Configuration (Dropdown); die Menüleiste ist grau umrahmt und trägt ein schwarzes Kennzeichen '1'. Vier Symbole oben rechts sind mit einem schwarzen Kennzeichen '2' markiert. Übersichtstabelle mit den Spalten Type, Serial No, IP Address (blaue Links), MAC Address, State und einer Schaltfläche 'Actions' pro Zeile; darüber ein Suchfeld. Zeilen: KeContact M20/P30 und drei KeContact-P20/P30-Geräte, alle mit dem Status 'Idle'; die IP-Adressen liegen im Bereich 192.168.42.x (letzte Stellen: 42, 129, 122, 144); Seriennummern und MAC-Adressen sind klein und teilweise lesbar. Die Seitennavigation zeigt Previous, 1, Next. Bereich 'Network Connection': Tabelle mit IP Address 192.168.42.1 und State: LAN: ONLINE (grün); WAN: OFFLINE (rot); Mobile Communications: INACTIVE; WLAN: INACTIVE; WLAN Access Point: INACTIVE (grau). Bereich 'Backend': URL, State: Not Reachable (rot), Last Heartbeat: N/A.
Wenn Sie eine feste IP-Adresse benötigen:
- Wählen Sie IP configuration mode: Static.
- Geben Sie die Parameter ein: IP-Adresse (Beispiel
192.168.1.50), Subnetzmaske (Beispiel255.255.255.0) und Standard-Gateway (falls erforderlich). - Speichern Sie die Einstellungen.
- Starten Sie die Ladestation neu.
- Öffnen Sie die Web UI mit der neuen IP-Adresse.
4.3 Modbus TCP aktivieren
- Gehen Sie in der Web UI zu Communication settings.
- Aktivieren Sie die benötigte TCP/IP-Kommunikationsschnittstelle: Modbus TCP (wenn der Controller über Modbus kommuniziert).
- Deaktivieren Sie nicht benötigte Kommunikationsschnittstellen.
- Speichern Sie die Einstellungen.
- Starten Sie die Ladestation neu.
5 Bei der Reduxi Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
6 Ladestation zu Reduxi hinzufügen
Mit diesen Schritten fügen Sie eine neue Ladestation hinzu oder bearbeiten eine bestehende.
6.1 Grundeinstellungen
Melden Sie sich lokal am Reduxi Configurator des Controllers an (siehe Punkt 5) und klicken Sie auf + Add device.
Textbeschreibung dieses Bildes
Screenshot des linken Menüs des Reduxi Configurator unter dem Logo reduxi Configurator. Menüeinträge: Devices (aufgeklappt, mit Minuszeichen) mit der Schaltfläche „+ Add device“ (umrandet); Strategies (Pluszeichen); Utility Rate Plan; Settings (Pluszeichen). Die rechte Seite ist leer und weiß.
Wählen Sie im ersten Schritt (Basiseinstellungen) die Grundparameter des Geräts aus:
- Device type: Gerätetyp auswählen
- Type: Typ auswählen
- Name: ein beliebiger Name
Textbeschreibung dieses Bildes
Screenshot des Reduxi-Configurator-Assistenten, Schritt 1 'Basic settings' (Schritt 2 'Communication channel' ausgegraut). Formular mit leeren Feldern: Device type *: leeres Dropdown; Type *: leeres Dropdown (ausgegraut); Name *: leer. Schaltflächen: Back, Next.
Klicken Sie auf Next.
6.2 Kommunikationseinstellungen
Tragen Sie die Kommunikationsparameter der Ladestation ein:
| Parameter | Wert |
|---|---|
| Verbindung | TCP/IP |
| IP | Die IP-Adresse der Ladestation (siehe Punkt 4) |
| Port |
502 (Modbus-TCP-Standardport der KEBA KeContact P30) |
| Modbus-Adresse | Die an der Ladestation eingestellte Modbus-Adresse (Unit-ID). Siehe die KEBA-Dokumentation in Punkt 1. |
6.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest die KEBA KeContact P30 einmal aus und speichert nichts. Ist der Test erfolgreich, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
7 Messwerte prüfen
7.1 Last measurements
Sobald die Kommunikation steht, öffnen Sie die Ladestation im Reduxi Configurator unter Devices und prüfen Sie die Werte als zusätzlichen Test.
7.2 Steuerung durch Reduxi aktivieren
Damit Reduxi-Strategien die Ladestation steuern, setzen Sie den Steuerungstyp des Geräts auf AUTO. Nur dann wirken sich Strategiebefehle auf die Ladestation aus.
Wie Sie eine Strategie festlegen, lesen Sie unter Strategien für den Reduxi Controller.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Besorgen Sie die KEBA-Unterlagen. Installieren Sie die Ladestation und schalten Sie sie ein. Halten Sie das Ethernet-Kabel, den Reduxi Controller und einen Laptop oder ein Tablet bereit.
KEBA-Ladestation (Punkte 3–4): Verbinden Sie die Ladestation mit dem Netzwerk. Ermitteln Sie ihre IP-Adresse, legen Sie bei Bedarf eine statische IP fest und aktivieren Sie Modbus TCP in der Web UI. Starten Sie die Ladestation neu.
In Reduxi hinzufügen (Punkte 5–6): Melden Sie sich an der Reduxi-Weboberfläche an. Fügen Sie das Gerät hinzu und stellen Sie die Kommunikationsparameter ein. Führen Sie Test communication aus und klicken Sie dann auf Done.
In Betrieb nehmen (Punkt 7): Prüfen Sie die letzten Messwerte. Setzen Sie den Steuerungstyp auf AUTO.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Die Web UI ist nicht erreichbar | Prüfen Sie, ob der DIP-Schalter für DHCP auf ON steht und das Ethernet-Kabel angeschlossen ist. Prüfen Sie, ob die Link-LEDs leuchten. Die IP-Adresse finden Sie in der DHCP-Lease-Liste des Routers (siehe Punkt 4). |
| Anmeldung an der Web UI nicht möglich | Verwenden Sie das Administrator-Passwort vom Etikett im Inneren der Ladestation, vom Inbetriebnahmeblatt oder aus der KEBA-Lieferdokumentation. |
| Test communication schlägt fehl | Prüfen Sie, ob Modbus TCP unter Communication settings in der Web UI aktiviert ist und ob die Ladestation nach dem Speichern neu gestartet wurde. Prüfen Sie die IP-Adresse und den Port in Punkt 6. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
