Verbinden und Konfigurieren Sie die KEBA KeContact P30 EV-Ladestation mit dem Reduxi-Controller über Modbus TCP IP (LAN)

1. Voraussetzungen

• KEBA KeContact P30 ist mechanisch und elektrisch installiert
• Ladestation ist eingeschaltet
• Ethernet-Kabel ist vorhanden
• Laptop oder Controller mit Ethernet-Schnittstelle ist vorhanden
• Benutzer hat die Berechtigung zum Zugriff auf die Ladegerätekonfiguration

Zusätzliche Dokumentation:
Installations- und Konfigurationshandbuch — KEBA KeContact P30 x-series :: FENECON Dokumente
 https://www.keba.com/en/emobility/service-support/downloads/Downloads.
KeContactP30x-series_konfen

2. Ethernet Physikalische Verbindung

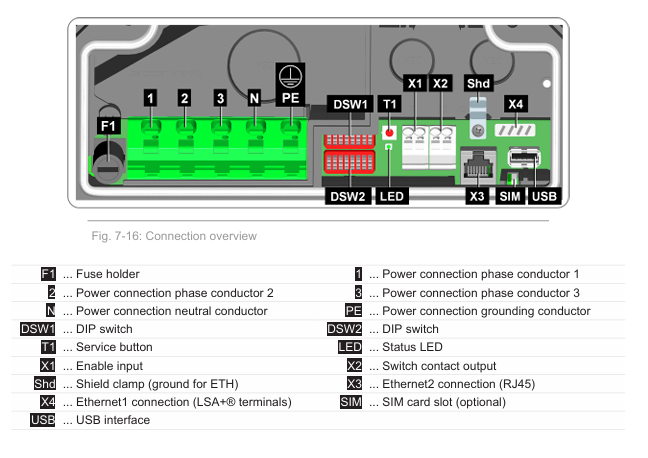

1. Lokalisieren Sie den Ethernet (RJ‑45) Anschluss im Ladegerät.
2. Verbinden Sie ein Ethernet-Kabel:
   • zu einem Netzwerkswitch oder
   • direkt zum Controller oder
   • direkt zu einem Service-Laptop.
3. Stellen Sie sicher, dass die Link-LEDs nach dem Einschalten aktiv sind.


3. Zugriff auf die Ladegerätekonfiguration

3.1 Netzwerkzugriffsmethode

Das KEBA P30 hat kein Display. Die gesamte Konfiguration erfolgt über die integrierte Weboberfläche (Web UI).

Um auf die Web-UI zuzugreifen, muss die IP-Adresse des Ladegeräts bekannt sein.

3.2 Erster IP-Zugriff (DHCP)

1. Stellen Sie den DIP-Schalter für DHCP auf EIN (Werkseinstellung).
2. Schalten Sie das Ladegerät ein.
3. Das Ladegerät fordert eine IP-Adresse vom DHCP-Server des Netzwerks an.
4. Identifizieren Sie die zugewiesene IP-Adresse mit einer der folgenden Methoden:
   • Router DHCP-Lease-Liste
   • Netzwerk-Scan-Tool
   • KEBA Service-Tool (falls vorhanden)

3.3 Web-UI-Anmeldung

1. Öffnen Sie einen Webbrowser.

2. Geben Sie die IP-Adresse des Ladegeräts ein:

   http://


3. Melden Sie sich mit Administratoranmeldeinformationen an.

Hinweis:

4. Ethernet-IP-Konfiguration

4.1 Netzwerkeinstellungen öffnen

1. Navigieren Sie in der Web-UI zu: Netzwerk → Ethernet
2. Die aktuelle IP-Konfiguration wird angezeigt.

WebUI-Beispiel:

4.2 Statische IP-Konfiguration

Wenn eine feste IP-Adresse erforderlich ist:

1. Wählen Sie IP-Konfigurationsmodus: Statisch
2. Geben Sie die folgenden Parameter ein:
   • IP-Adresse
     Beispiel: 192.168.1.50
   • Subnetzmaske
     Beispiel: 255.255.255.0
   • Standard-Gateway (falls erforderlich)
3. Einstellungen speichern.
4. Starten Sie das Ladegerät neu.
5. Greifen Sie mit der neuen IP-Adresse auf die Web-UI zu.

5. TCP/IP-Kommunikation aktivieren

5.1 Kommunikationseinstellungen

1. Navigieren Sie in der Web-UI zu: Kommunikationseinstellungen
2. Aktivieren Sie die erforderliche TCP/IP-Kommunikationsschnittstelle:
   • Modbus TCP (wenn der Controller über Modbus kommuniziert)
3. Deaktivieren Sie ungenutzte Kommunikationsschnittstellen.
4. Einstellungen speichern.
5. Starten Sie das Ladegerät neu.

6. Hinzufügen eines neuen Geräts zum Reduxi-Controller

Um ein neues Gerät hinzuzufügen oder ein vorhandenes zu bearbeiten, führen Sie die folgenden Schritte aus.

6.1 Anmelden/Neues Gerät hinzufügen

1. Melden Sie sich bei der Reduxi Configurator Anwendung an und drücken Sie die Schaltfläche „Gerät hinzufügen“.
2. Wählen Sie das hinzuzufügende Gerät unter Grundeinstellungen aus.

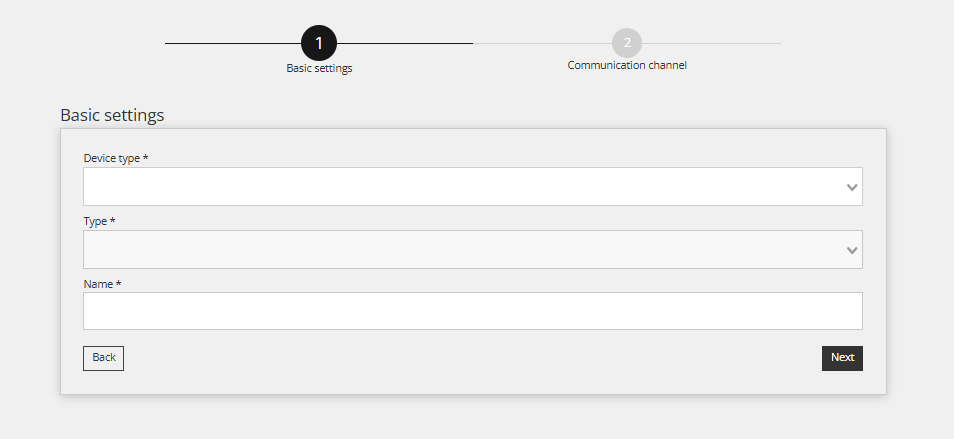

6.2 Grundlegende Geräteparameter

Konfigurieren Sie im ersten Schritt die grundlegenden Parameter des Geräts:

• Gerätetyp: Gerätetyp auswählen
• Typ: Typ auswählen
• Name: Gewünschten Gerätenamen eingeben

6.3 Kommunikationseinstellungen

Füllen Sie die Kommunikationsparameter für das neue Gerät aus, das Sie zu Reduxi hinzufügen, und drücken Sie dann auf Kommunikation testen. Wenn Sie eine Antwort erhalten, drücken Sie auf Speichern.
