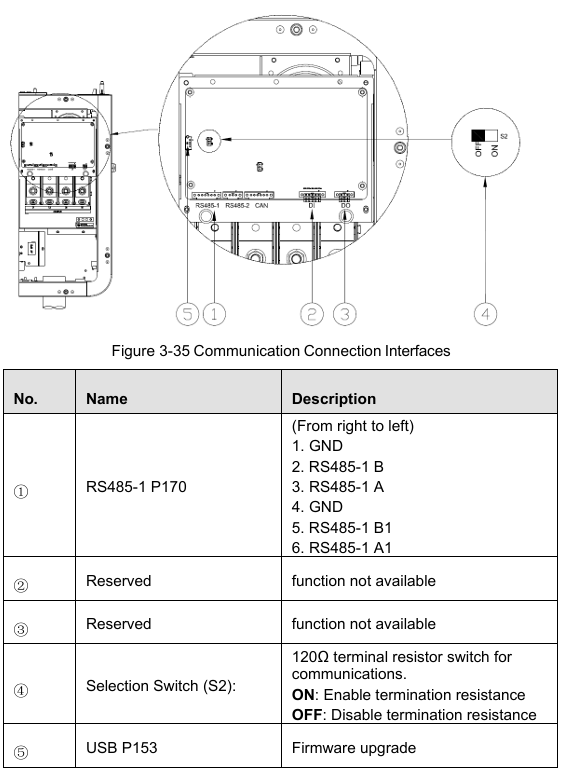

1. Physikalischer Anschluss
- RS485 A (D+)
- RS485 B (D−)
- optional GND
Verbinden Sie wie folgt:
- RS485 A am Wechselrichter → RS485 A am Reduxi-Controller
- RS485 B am Wechselrichter → RS485 B am Reduxi-Controller
- GND kann angeschlossen werden, wenn ein geschirmtes Kabel verwendet wird
2. Anschluss mehrerer Wechselrichter

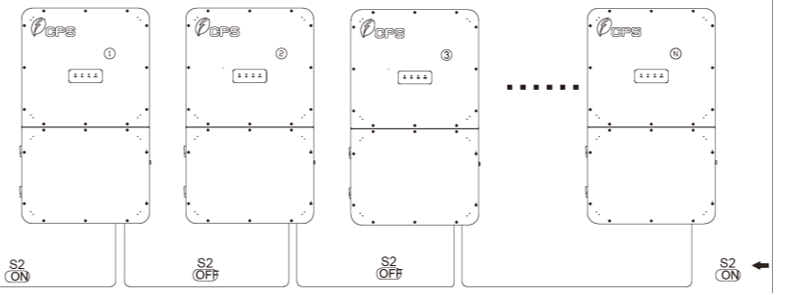

Beim Anschluss mehrerer Wechselrichter verwenden Sie eine lineare Topologie (Daisy-Chain):
Verwenden Sie keine Sternverbindung.
Am ersten und letzten Gerät in der Sequenz muss der Schalter wie im Bild gezeigt aktiviert sein.
3. Wechselrichter-Einstellungen (mehrere Optionen)
3.1 Wechselrichter mit Display (mit LCD-Anzeige)
Um die RS485-Adresse direkt am Wechselrichter einzustellen:
Vorgehensweise:
- Verwenden Sie das Display des Wechselrichters und navigieren Sie zu:
Einstellungen → Kommunikation → RS485 - Suchen Sie den Parameter Adresse (Modbus ID)
- Stellen Sie den gewünschten Wert ein (z. B. 1, 2, 3, … je nach System)
- Bestätigen und speichern Sie die Einstellungen am Wechselrichter
Es werden keine zusätzlichen Werkzeuge oder Software benötigt. Die gesamte Konfiguration erfolgt lokal über den Bildschirm des Wechselrichters.
3.2 Wechselrichter ohne Display (ohne LCD-Anzeige)
Bei Wechselrichtern ohne Display muss die RS485-Adresse über einen PC eingestellt werden.
RS485-zu-USB-Verbindung
Benötigt:
- Laptop
- RS485-zu-USB-Adapter
- CHINT Konfigurations-/Service-Software
Vorgehensweise:
- Schließen Sie den RS485-USB-Adapter an den Wechselrichter an:
- Adapter A → Wechselrichter RS485 A
- Adapter B → Wechselrichter RS485 B
- Schließen Sie den Adapter über USB an den PC an
- Öffnen Sie die CHINT-Konfigurationssoftware auf dem PC
- Wählen Sie den richtigen COM-Port (z. B. COM3) und stellen Sie die Kommunikationsparameter ein:
- Baudrate: 9600
- Datenbits: 8
- Parität: Keine
- Stoppbit: 1
- Stellen Sie die Verbindung zum Wechselrichter her (Verbinden / Lesen)
- Suchen Sie den Parameter Adresse (Modbus ID)
- Stellen Sie die gewünschte Adresse ein und schreiben/speichern Sie die Einstellungen am Wechselrichter
Wenn die direkte Verbindung über RS485 von der Wechselrichter-Firmware nicht unterstützt wird, muss die Adresse über ein kompatibles Gateway oder eine Service-Schnittstelle eingestellt werden.

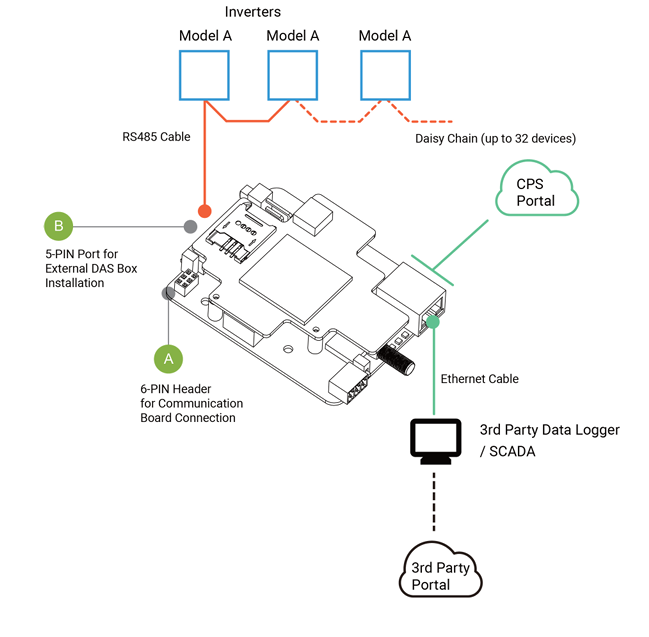

4. Optional: FlexOM Gateway Modul
Als optionale Ergänzung kann ein Modul namens FlexOM Gateway installiert werden.
Dieses Modul ermöglicht:
- Fernzugriff auf den Wechselrichter
- Kommunikation über TCP/IP (Ethernet) (Port: 502)
- Einfachere Konfiguration und Überwachung über eine Webschnittstelle
Mit dem FlexOM Gateway kann auf den Wechselrichter über das Netzwerk zugegriffen werden, wodurch in den meisten Fällen die direkte RS485-Konfiguration über den PC entfällt.
Das FlexOM Gateway benötigt eine Internetverbindung über Ethernet. Alle LAN-Firewall-Ports müssen beidseitig geöffnet sein (für eingehende und ausgehende Kommunikation), bevor das Gateway in Betrieb genommen wird, insbesondere TCP 1884 mit der Ziel-IP-Adresse 47.254.52.209 (mqtt.chintpowersystems.com).
Offizielle Dokumentation für das FlexOM Gateway Modul: https://www.chintpowersystems.com/wp-content/uploads/2025/12/CPS-FlexOM-Gateway-User-Manual-12-2-2025.pdf
5. Hinzufügen eines neuen Geräts (CHINT String-Wechselrichter)
Um ein neues Gerät (Huawei SUN2000) hinzuzufügen oder ein bestehendes zu bearbeiten, sind die folgenden Schritte zu beachten.
5.1 Neues Gerät hinzufügen
Melden Sie sich bei dem Reduxi Konfiguratoran und klicken Sie auf die Schaltfläche „Neues Gerät hinzufügen“.
5.2 Wählen Sie das Gerät aus, das Sie hinzufügen möchten (Grundeinstellungen)
Wählen Sie im ersten Schritt die grundlegenden Parameter des Geräts aus, das Sie hinzufügen möchten:
- Gerätetyp: Solaranlage,
- Typ: Huawei SUN2000,
- Name: Geben Sie den Namen des Geräts an.

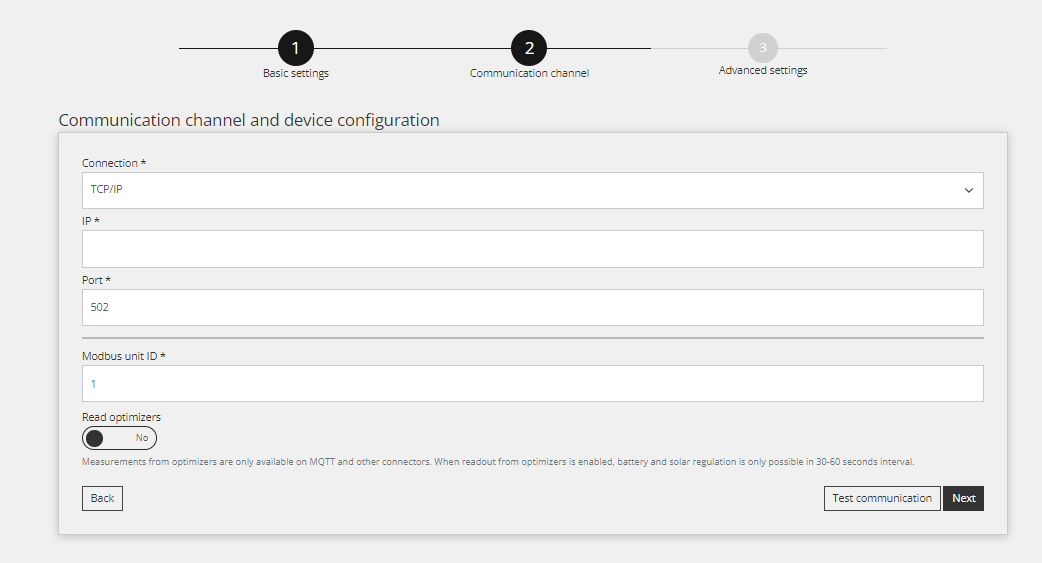

5.3 Kommunikationskanal
Füllen Sie die Parameter für die Kommunikation mit dem SmartLogger aus, welche sind:
- Verbindung: TCP/IP,
- IP: Geben Sie die IP des SmartLoggers ein,
- Port: immer 502,
- Modbus-Geräte-ID: Geben Sie die logische Adresse für die Modbus-Einstellung des SmartLoggers ein.
5.4 Kommunikationstest
Unter allen Einstellungen im Kommunikationskanal befindet sich die Schaltfläche „Kommunikation testen“, die zum Ausführen des Tests verwendet wird.
Der Kommunikationstest kann zwei Antworten liefern:

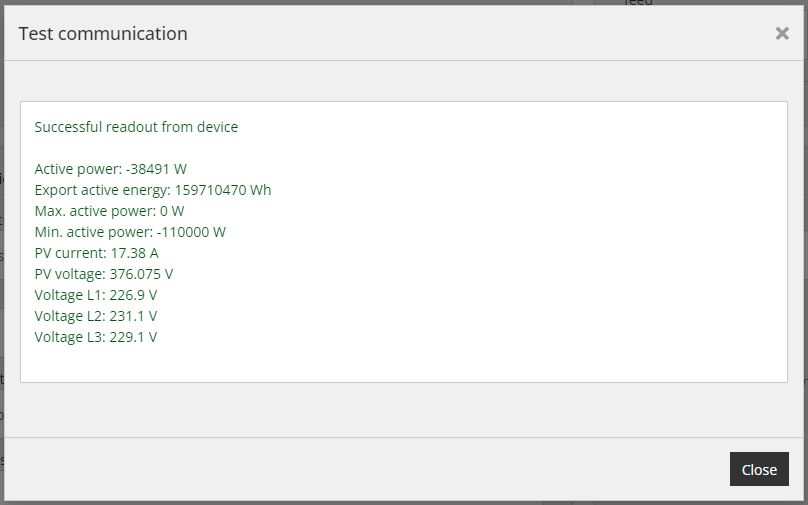

1. Die Kommunikation funktioniert ordnungsgemäß, siehe Bild unten:
2. Die Kommunikation funktioniert nicht ordnungsgemäß, siehe Bild unten:
5.5 Erweiterte Einstellungen
Die erweiterten Einstellungen sind optional und hängen von den spezifischen Anforderungen des Standorts ab, an dem der Reduxi Controller installiert ist. Nachdem Sie alle erweiterten Einstellungen vorgenommen haben, klicken Sie unten rechts auf die Schaltfläche „Fertig“.

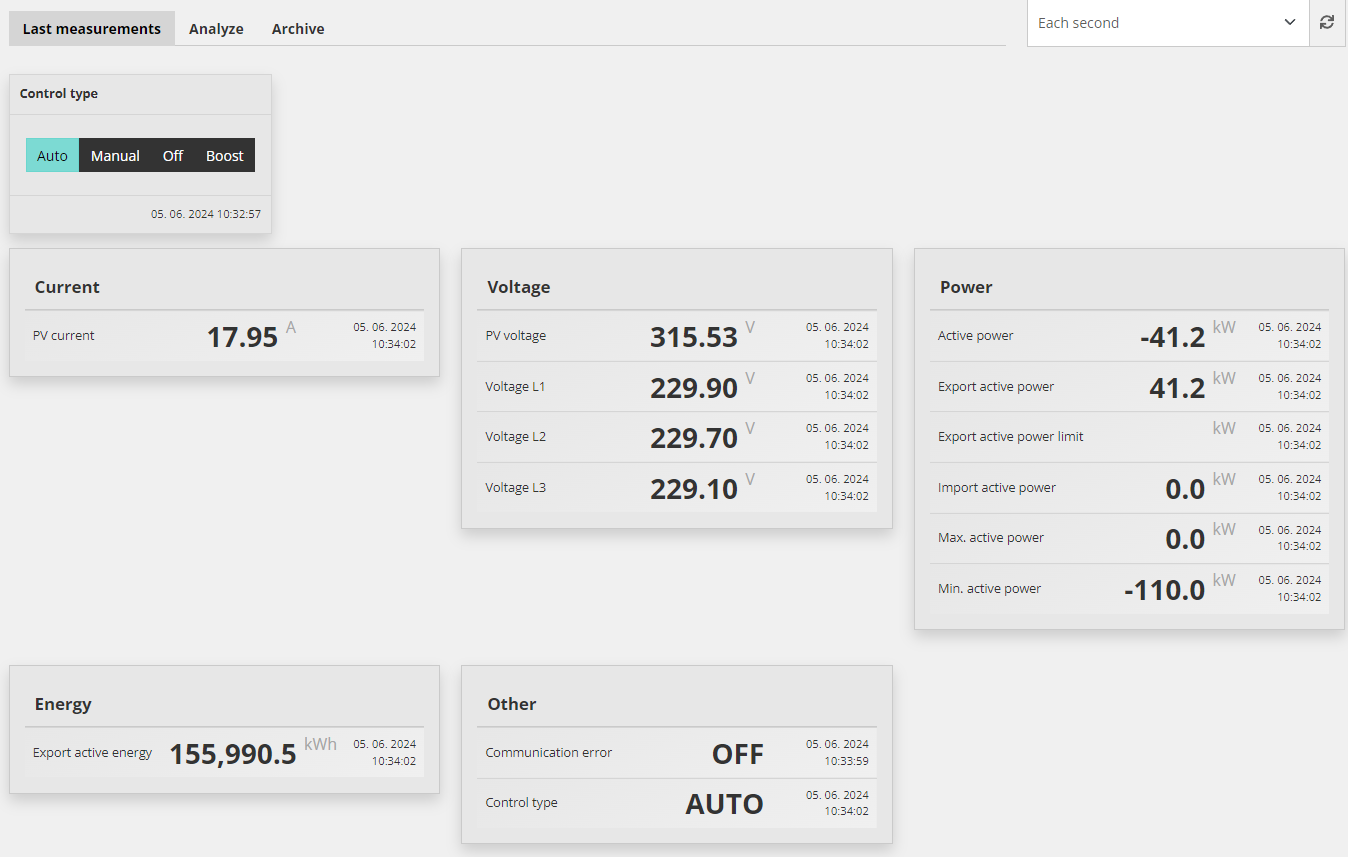

5.6 Letzte Messungen
Nachdem die Kommunikation mit dem Gerät erfolgreich hergestellt wurde, können die vom Gerät erhaltenen Messwerte als zusätzlicher Test überprüft werden. Klicken Sie im Reduxi-Konfigurator auf der Startseite auf den Abschnitt „Geräte“ und wählen Sie den neu hinzugefügten Huawei SUN2000-Wechselrichter in der Baumstruktur aus.
Wenn das Gerät über eine Strategie verwaltet werden soll, muss der Verwaltungsmodus auf „Automatisch“ gesetzt werden. Wenn wir jedoch in den manuellen Modus wechseln, können wir den Betrieb verschiedener Zustände testen.
Nach erfolgreichem Hinzufügen des Geräts und Überprüfung der Werte kann das Gerät über die Reduxi-Anwendung eingesehen und gesteuert werden.
