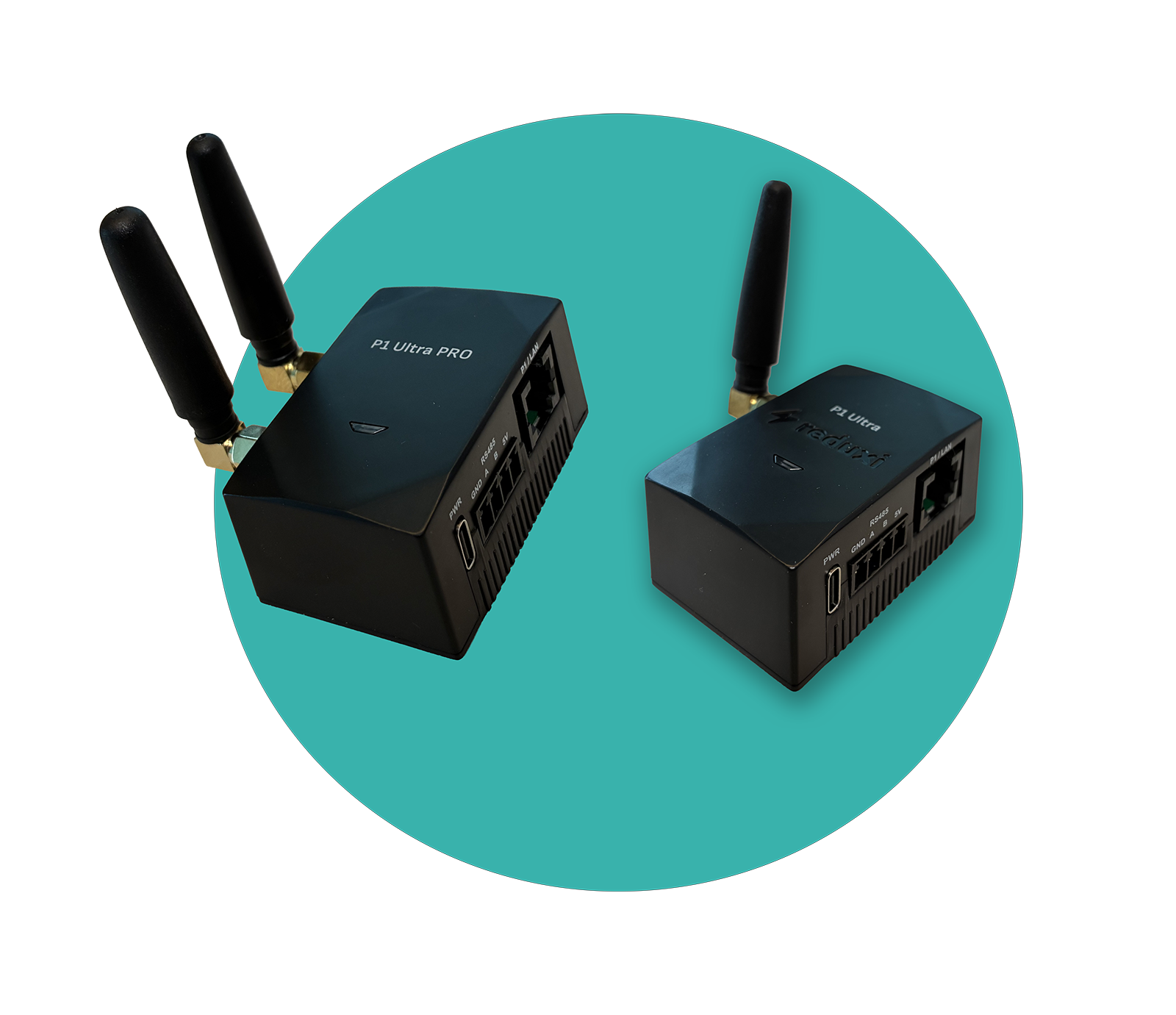

1 Über den P1 Ultra und den P1 Ultra Pro

1.1 Gerätebeschreibung

Das Gerät erfasst die Daten des Smart Meters und wandelt die Zählerkommunikation in TCP/IP-Kommunikation um. Es leitet die Daten an den Reduxi Controller weiter.

Der P1 Ultra Pro unterstützt zusätzlich LTE über eine SIM-Karte und eine externe LTE-Antenne. Die LTE-Konfiguration finden Sie unter ⁠Punkt 4⁠.

Welche Schnittstelle und welches Kommunikationsprotokoll unterstützt werden, hängt vom Smart-Meter-Modell und vom Land ab.

1.2 Unterstützte Zählerschnittstellen und Kommunikationsprotokolle

Zählerschnittstellen:

• P1 / HAN / I1
• TTL (P1) über RJ12
• M-Bus über 2-Draht-Verbindung, RJ12 oder RJ45
• RS485 über 2-Draht-Verbindung

Kommunikationsprotokolle:

• DSMR (IEC 62056-21)
• DLMS/DSLM Push

Prüfen Sie die Liste der unterstützten Smart-Meter-Modelle: Liste der unterstützten Geräte.

2 Erforderliche Ausrüstung

Sie benötigen die folgenden Komponenten:

• Reduxi P1 Ultra oder P1 Ultra Pro
• Netzteil für das Gerät
• RJ12-Kabel (im Lieferumfang) oder ein Kabel mit gleicher Aderbelegung an beiden Enden (1:1-Verbindung)
• Smart Meter mit aktiviertem HAN/P1-Port
• P1 Ultra Pro mit LTE: aktive SIM-Karte und externe LTE-Antenne
• Reduxi Controller im selben Netzwerk
• Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren

3 Gerät an den Smart Meter anschließen

3.1 Geräteanschlüsse

Anschlüsse des P1 Ultra

Textbeschreibung dieses Bildes

Diagramm der Anschlüsse des P1 Ultra. Oben: Umrisszeichnung des Geräts von der Anschlussseite mit den Beschriftungen PWR (USB-C-Anschluss), RS485 mit den Klemmen GND, A, B, 5V und P1 / HAN (RJ12-Buchse). Darunter ein Anschlussschema. Links: Power Supply (Steckersymbol), über eine Pfeillinie mit PWR (USB-C) verbunden. Mitte: RS485-Klemmenblock mit den Klemmen GND, A, B, 5VDC; Pfeile von GND, A und B führen nach unten zu den Beschriftungen GND, RS485_B und RS485_A (5VDC hat eine kurze Linie ohne Pfeil). Rechts: P1/HAN, RJ12, über eine Linie mit der Beschriftung P1 (RJ12 - TTL) M-bus mit einem Smart Meter (Zählersymbol) verbunden.

3.2 P1 / HAN (RJ12)

Dieser Kommunikationsanschluss verbindet das Gerät mit dem Smart Meter. Schließen Sie ihn mit dem mitgelieferten RJ12-Kabel an den aktivierten HAN/P1-Port des Smart Meters an.

Prüfen Sie, welche Smart Meter unterstützt werden:

3.3 M-Bus

Der P1 Ultra und der P1 Ultra Pro kommunizieren über M-Bus mit kompatiblen Smart Metern. M-Bus lässt sich anschließen über:

• eine 2-Draht-M-Bus-Verbindung: Pin 3 – M-Bus +, Pin 4 – M-Bus –
• einen RJ12-Stecker
• einen RJ45-Stecker

Verbinden Sie die beiden M-Bus-Adern des Smart Meters mit den Pins 3 und 4 des RJ12-Steckers.

3.4 Mit dem Smart Meter verbinden

4 P1 Ultra konfigurieren

4.1 Mit einem Wi‑Fi-Netzwerk verbinden

1

Gerät mit Strom versorgen

Schließen Sie das Gerät an das Netzteil an.

2

Mit dem Netzwerk des Geräts verbinden

Suchen Sie mit Ihrem Smartphone oder Computer nach dem Wi‑Fi-Netzwerk P1WIFI und verbinden Sie sich damit.

3

Weboberfläche öffnen

Öffnen Sie einen Webbrowser und rufen Sie http://p1wifi.local auf.

4

Log in

Benutzername: admin
Passwort: auf dem Geräteetikett aufgedruckt.

Anmeldeseite des P1 Ultra

Textbeschreibung dieses Bildes

Screenshot der Anmeldeseite der P1-Ultra-Weboberfläche. Reduxi-Logo (Blitz und das Wort reduxi) mit dem Text P1 - ULTRA 2 darunter. Graues Feld Sign-in mit der Überschrift Sign-in. Username: admin. Password: Feld ausgefüllt, Zeichen als Punkte verdeckt, rechts ein Augensymbol. Dunkle Schaltfläche Login.

5

Wi‑Fi-Zugangsdaten eingeben

Geben Sie die Zugangsdaten Ihres lokalen Wi‑Fi-Netzwerks ein. Wir empfehlen, dem Gerät eine statische IP-Adresse zuzuweisen. Klicken Sie dann unten rechts auf Save. Das Gerät verbindet sich mit dem gewählten Wi‑Fi-Netzwerk und verwendet die konfigurierte IP-Adresse.

Tab Network: Wi‑Fi SSID und Passwort

Textbeschreibung dieses Bildes

Screenshot der P1-Ultra-Weboberfläche, Tab Network. Tabs oben: Home, Network (ausgewählt, dunkel), Meter, Services, System. Bereich Wi-Fi network mit einem grünen Statussymbol Connected (Signalbalken). Use static IP address: Schalter mit der Beschriftung No (aus). Wi-Fi SSID: Eingabefeld, leer, rechts mit einer Schaltfläche zum Wi-Fi-Scan, rot umrandet. Password: Eingabefeld, leer, mit Augensymbol, rot umrandet. Bereich Wi-Fi Hotspot: Hotspot password: Eingabefeld, leer, mit Augensymbol. Warnhinweis: This password will be used instead of the default password printed on the device. Schaltflächen unten: dunkle Zahnrad-Schaltfläche links; dunkle Speichern-Schaltfläche (Disketten-Symbol) rechts, rot umrandet.

4.2 Zählereinstellungen

Konfigurieren Sie im Tab Meter:

• Country
• Meter type
• Meter name

Ist am Smart Meter die Verschlüsselung aktiviert, geben Sie zusätzlich die erforderlichen Verschlüsselungsparameter ein.

Verwendet der Zähler Stromwandler (CT), klicken Sie unten auf das Symbol für zusätzliche Einstellungen. Dort konfigurieren Sie die CT- und VT-Verhältnisse.

Tab Meter

Textbeschreibung dieses Bildes

Screenshot des Tabs Meter der P1-Ultra-Weboberfläche. Überschrift Meter mit einem roten Symbol Disconnected oben rechts. Ein roter Rahmen umgibt die Formularfelder: Country: Slovenia (Dropdown); Meter type: Iskraemeco AM550 (Dropdown); Meter name: AM550 - Main meter; Meter message structure: Slovenia (Dropdown); Meter cipher key (optional): leer; Meter authentication key (optional): leer. Unterhalb des Rahmens: Baud rate: 38400 bits/s (ausgegraut); Data bits: 8; Stop bits: 1; Parity: None. Schaltflächen unten: eine dunkle Schaltfläche mit zwei Pfeilen links, eine dunkle Zahnrad-Schaltfläche und eine dunkle Speichern-Schaltfläche (Disketten-Symbol) rechts, rot umrandet.

4.3 Einstellungen unter Services

Wählen Sie unter Modbus eine der beiden Kommunikationsoptionen.

Option 1: Modbus TCP/IP

Modbus TCP/IP

Textbeschreibung dieses Bildes

Screenshot des Abschnitts Modbus in den Einstellungen des P1 Ultra. Überschrift Modbus mit einem blauen Symbol Active oben rechts. Enable: Schalter mit der Beschriftung Yes (an). Ein roter Rahmen umgibt zwei Dropdowns: Modbus mode: TCP/IP; Modbus register structure: Reduxi.

Option 2: Modbus RTU (RS485)

Modbus RTU (RS485)

Textbeschreibung dieses Bildes

Screenshot der Modbus-Einstellungen des P1 Ultra, Modus RTU. Enable: Schalter mit der Beschriftung Yes (an). Modbus mode: RTU (Dropdown, rot umrandet); Modbus register structure: Reduxi (Dropdown, im selben roten Rahmen). Ein separater roter Rahmen markiert rechts eine dunkle Einstellungs-Schaltfläche (Zahnradsymbol). Zweite Zeile: Device address: 1; Baud rate: 115200 bits/s; Data bits: 8; Stop bits: 1; Parity: None.

4.4 LTE-Verbindung (P1 Ultra Pro)

Der P1 Ultra Pro unterstützt zusätzlich LTE mit einer SIM-Karte und einer externen LTE-Antenne.

1

SIM-Karte einlegen

Legen Sie eine aktive SIM-Karte in den P1 Ultra Pro ein.

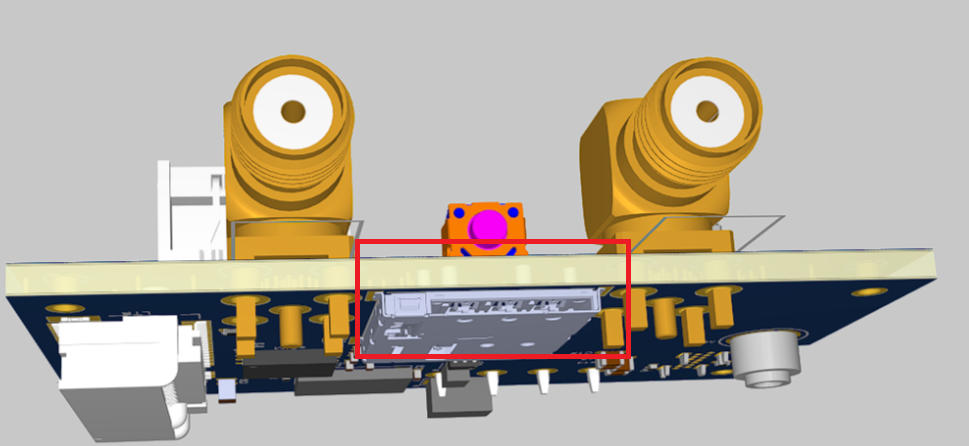

SIM-Kartenslot

Textbeschreibung dieses Bildes

Rendering der Platine des P1 Ultra Pro in der Seitenansicht. Platine mit beigem Rand und blauer Unterseite, zwei goldene Antennenstecker stehen aufrecht auf der Platine (links und rechts), dazwischen ein kleines rotorangefarbenes Bauteil mit rosa Mitte, links ein weißer Stecker und unten links ein grauer Stecker, entlang der Unterseite goldene Pins. Ein rotes Rechteck markiert den SIM-Kartenslot, ein flaches Metallbauteil auf der Unterseite der Platine in der Mitte. Kein Text sichtbar.

2

Antenne anschließen

Schließen Sie die externe LTE-Antenne an.

3

Mobilfunknetz aktivieren

Aktivieren Sie Mobile network.

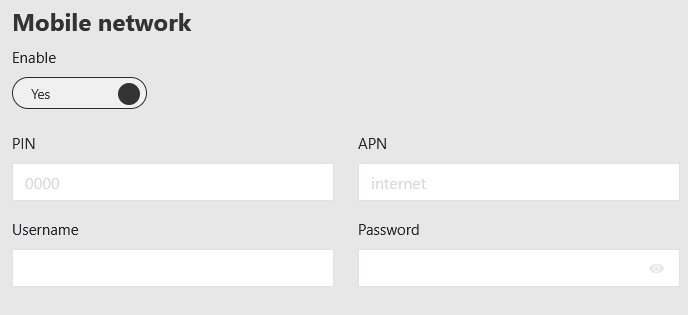

Einstellungen unter Mobile network

Textbeschreibung dieses Bildes

Screenshot der Einstellungen Mobile network des P1 Ultra Pro. Überschrift Mobile network. Enable: Schalter mit der Beschriftung Yes (an). Felder: PIN: leer, mit grauem Beispieltext im Feld (Wert hier nicht angegeben); APN: leer, mit grauem Platzhaltertext internet; Username: leer; Password: leer, mit Augensymbol.

4

APN eingeben

Geben Sie die APN-Einstellungen ein, die Ihr Mobilfunkanbieter vorgibt.

5

Zugangsdaten eingeben

Falls der Anbieter es verlangt, geben Sie Benutzername, Passwort und SIM-PIN ein.

6

Save

Speichern Sie die Konfiguration und prüfen Sie, ob die LTE-Verbindung aktiv ist.

Die erforderlichen APN-Einstellungen hängen vom Mobilfunkanbieter ab.

5 Bei der Reduxi Weboberfläche anmelden

Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:

Tunnelverbindung aktivieren (Schritt 3)

Textbeschreibung dieses Bildes

Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.

Configurator öffnen (Schritt 4)

Textbeschreibung dieses Bildes

Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.

Anmeldebildschirm des Reduxi Controllers

Textbeschreibung dieses Bildes

Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.

Weboberfläche des Controllers nach der Anmeldung

Textbeschreibung dieses Bildes

Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.

6 P1 Ultra zu Reduxi hinzufügen

Mit diesen Schritten fügen Sie einen neuen P1 Ultra hinzu oder bearbeiten einen vorhandenen.

6.1 Grundeinstellungen

Melden Sie sich im Reduxi Configurator an (siehe ⁠Punkt 5⁠) und klicken Sie auf + Add device.

Die Schaltfläche Add device

Textbeschreibung dieses Bildes

Screenshot des linken Menüs des Reduxi Configurator unter dem Logo reduxi Configurator. Menüeinträge: Devices (aufgeklappt, mit Minuszeichen) mit der Schaltfläche „+ Add device“ (umrandet); Strategies (Pluszeichen); Utility Rate Plan; Settings (Pluszeichen). Die rechte Seite ist leer und weiß.

Wählen Sie die Grundeinstellungen.

Basic settings

Textbeschreibung dieses Bildes

Screenshot des Formulars Basic settings im Reduxi Configurator, am rechten Rand beschnitten. Felder: Device type *: Energy meter; Type *: P1 WiFi / Ultra; Name *: P1 WiFi / Ultra. Bereich Include to strategy mit einer Tabelle, deren sichtbare Zeilen Strategy (Kopfzeile) und Energy manager sind (die Spalten rechts sind abgeschnitten). Schaltfläche Back unten links.

6.2 Kommunikationseinstellungen

Geben Sie in den Einstellungen zum Kommunikationskanal die Parameter ein, die zu Ihrer Verbindung mit dem Smart Meter passen.

Kommunikationseinstellungen

Textbeschreibung dieses Bildes

Kleiner Screenshot des Formulars Communication channel im Reduxi Configurator. Das Feld Connection * ist ein Dropdown mit dem aktuellen Wert TCP/IP und einer geöffneten Liste mit drei Optionen: TCP/IP (hervorgehoben), Local serial port, MQTT. Unter der Liste ist die Beschriftung Port * teilweise sichtbar (abgeschnitten).

Beispiel für TCP/IP:

TCP/IP-Beispiel

Textbeschreibung dieses Bildes

Screenshot des Formulars Communication channel and device configuration im Reduxi Configurator (TCP/IP-Beispiel). Felder: Connection *: TCP/IP (Dropdown, fokussiert mit blauem Rahmen); IP *: p1wifi.local, rechts die schwarze Schaltfläche Scan for IP; Port *: 502, rechts die schwarze Schaltfläche Test port; Extended IP recovery (Info-Symbol): Schalter mit der Beschriftung Yes (an); Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (schwarz, rechts).

Sie können p1wifi.local oder die IP-Adresse eingeben, die Sie in der Weboberfläche des P1 Ultra festgelegt haben.

6.3 Kommunikation testen

Klicken Sie unten im Assistenten auf Test communication. Der Test liest den P1 Ultra einmal aus und speichert nichts. Ist der Test erfolgreich, klicken Sie auf Done: Erst Done legt das Gerät an.

Die Schaltfläche Test communication

Textbeschreibung dieses Bildes

Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.

Die Schaltfläche Done

Textbeschreibung dieses Bildes

Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.

Schlägt der Test fehl, prüfen Sie:

• RJ12-Kabelverbindung
• Wi‑Fi-Verbindung
• IP-Adresse
• Nachrichtenstruktur
• Aktivierung des HAN-Ports am Smart Meter

7 Messwerte prüfen

7.1 Last measurements

Sobald die Kommunikation steht, prüfen Sie als zusätzlichen Test die Werte unter Devices im Reduxi Configurator.

7.2 Steuerung durch Reduxi aktivieren

Um die Zählerdaten in der Reduxi-Strategie zu nutzen, prüfen Sie die Geräteeinstellungen unter Devices im Reduxi Configurator.

Um mit dynamischen Preisen und dynamischen Tarifen maximale Flexibilität und geringere Energiekosten zu erreichen, legen Sie eine Strategie fest, wie unter Strategien für den Reduxi Controller beschrieben.

8 LED-Anzeigen und Werksreset

8.1 LED-Anzeigen

Die LED-Anzeigen zeigen den aktuellen Status des Geräts:

8.2 Werksreset

Wir empfehlen einen Werksreset:

• wenn Sie den Smart Meter austauschen
• wenn Sie den Installationsort wechseln
• wenn Verbindungsprobleme auftreten
• bevor Sie das Gerät neu konfigurieren

9 Fehlerbehebung

Funktioniert die Kommunikation nicht, prüfen Sie die folgenden Punkte.

9.1 Verbindung zum Smart Meter

• Der HAN/P1-Port muss aktiviert sein.
• Das RJ12-Kabel muss korrekt angeschlossen sein.
• Das Kabel muss 1:1 belegt sein.

9.2 Zugriff auf den Konverter

Versuchen Sie, http://p1wifi.local oder die IP-Adresse des Konverters zu öffnen.

9.3 Lokales Netzwerk

• Der Konverter muss sich im selben Netzwerk wie der Reduxi Controller befinden.
• Prüfen Sie die Wi‑Fi-Signalstärke.

9.4 Konfiguration

Prüfen:

• die IP-Adresse des Konverters
• die Nachrichtenstruktur
• das ausgewählte Smart-Meter-Modell

9.5 Werksreset

Lösen diese Schritte das Problem nicht, führen Sie einen Werksreset durch (siehe ⁠Punkt 8⁠) und konfigurieren Sie das Gerät erneut.

9.6 Smart Meter mit mehreren HAN/P1-Kommunikationstypen

Manche Smart Meter unterstützen mehrere HAN/P1-Kommunikationstypen. Bei Kommunikationsproblemen prüfen Sie:

• ob der HAN-Port aktiviert ist
• welches Kommunikationsprotokoll der Smart Meter verwendet
• ob Sie im Reduxi Configurator das richtige Smart-Meter-Modell ausgewählt haben
