Verbinden und Konfigurieren von P1 WiFi Ultra/ P1 WiFi Ultra PRO mit Energiemessgerät und Reduxi Controller

Aktualisiert

1. Gerätebeschreibung

Das Gerät sammelt Daten vom Smart Meter und wandelt die Kommunikationsdaten des Messgeräts in TCP/IP-Kommunikation um, die dann an den Reduxi Controller weitergeleitet wird.

Das P1 Ultra Pro unterstützt zusätzlich LTE-Konnektivität über eine SIM-Karte und eine externe LTE-Antenne. Für die LTE-Konfiguration siehe Abschnitt 4.3.

Die unterstützte Schnittstelle und das unterstützte Kommunikationsprotokoll hängen vom spezifischen Smart-Meter-Modell und Land ab.

Unterstützte Zählerschnittstellen und Kommunikationsprotokolle

Zählerschnittstellen:

  • P1 / HAN / I1
  • TTL (P1) über RJ12
  • M-Bus über 2-Draht-Verbindung, RJ12 oder RJ45
  • RS485 über 2-Draht-Verbindung

Kommunikationsprotokolle:

  • DSMR (IEC 62056-21)
  • DLMS/DSLM Push

Überprüfen Sie den Abschnitt „Energiezähler“, um zu sehen, welche Smart-Meter-Modelle unterstützt werden.

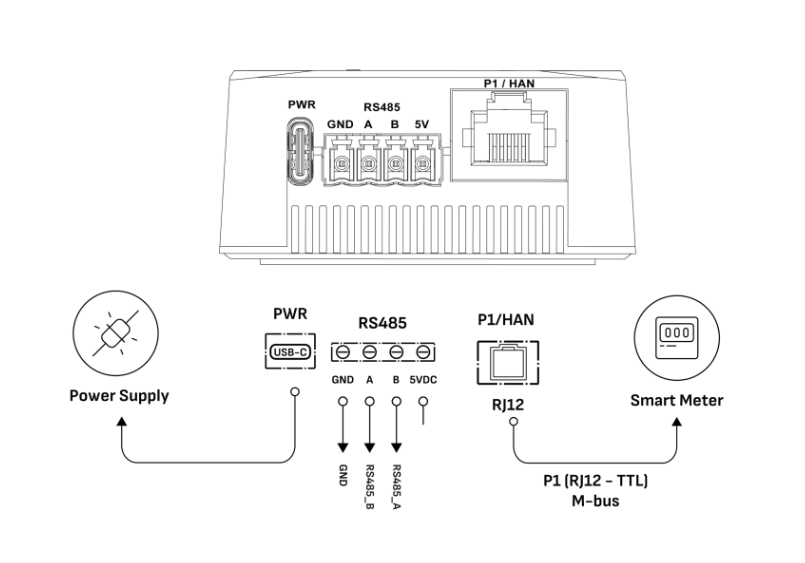

2. Geräteanschlüsse

RS485 wird für den Anschluss zusätzlicher Geräte verwendet und ist für den Grundbetrieb des P1 Ultra nicht erforderlich

2.1 P1 / HAN (RJ12)

Kommunikationsanschluss, der zum Anschließen des Geräts an den Smart Meter verwendet wird.

Schließen Sie ihn mit dem mitgelieferten RJ12-Kabel an den aktivierten HAN/P1-Anschluss des Smart Meters an.

Überprüfen Sie den Abschnitt „Energiezähler“, um zu sehen, welche Geräte unterstützt werden. https://support.reduxi.eu/hc/articles/13569263439249-List-of-supported-devices



Der P1 Ultra / Ultra Pro unterstützt die Kommunikation mit kompatiblen Smart Metern über M-Bus.

M-Bus kann über Folgendes angeschlossen werden:

  • 2-Draht-M-Bus-Anschluss,
    Klemme 3 – M-Bus +
    Klemme 4 – M-Bus -
  • RJ12-Anschluss,
  • RJ45-Anschluss.

Schließen Sie die beiden M-Bus-Drähte des Smart Meters an die Klemmen 3 und 4 des RJ12-Anschlusses an.

Wichtig: Die M-Bus-Verbindung und die Pinbelegung am Smart Meter können je nach Zählermodell variieren. Lesen Sie immer die Dokumentation des Zählerherstellers, bevor Sie die Verbindung herstellen.

3. Anschluss an den Smart Meter

  1. Der HAN/P1-Anschluss am Smart Meter muss aktiviert sein.
  2. Schließen Sie das RJ12-Kabel zwischen dem Smart Meter und dem Reduxi P1 Ultra an.
  3. Verwenden Sie das mitgelieferte Kabel oder ein Kabel mit der gleichen Verdrahtungsreihenfolge an beiden Enden (1:1-Verbindung).
  4. Nach dem Anschließen des Geräts sollte die grüne Power-LED aufleuchten..

Hinweis

Bei einigen Smart Metern muss die Aktivierung des HAN-Anschlusses beim Stromnetzbetreiber beantragt werden.


4. Verbindung mit einem WLAN-Netzwerk

Schritt 1

Schließen Sie das Gerät an die Stromversorgung an.

Schritt 2

Suchen Sie auf Ihrem Telefon oder Computer nach dem folgenden WLAN-Netzwerk:

P1WIFI

Verbinden Sie sich mit diesem Netzwerk.

Schritt 3

Öffnen Sie einen Webbrowser und navigieren Sie zu:

http://p1wifi.local

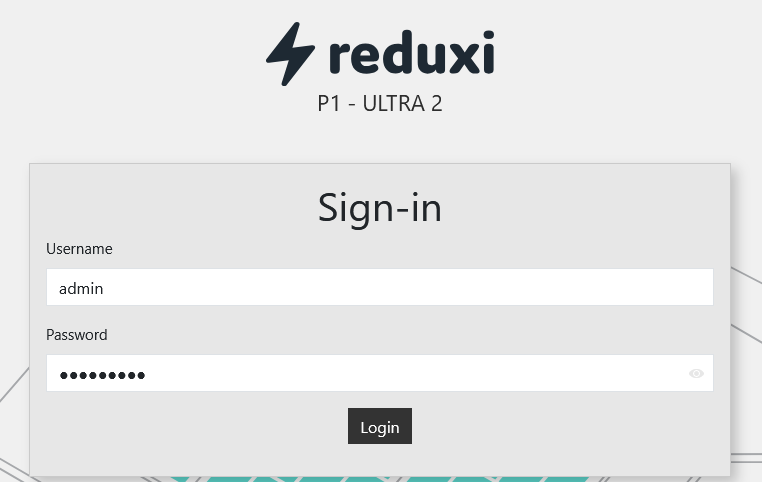

Schritt 4

Anmelden:

Benutzername: admin

Passwort: Das Passwort befindet sich auf dem Geräteetikett. Schritt 5

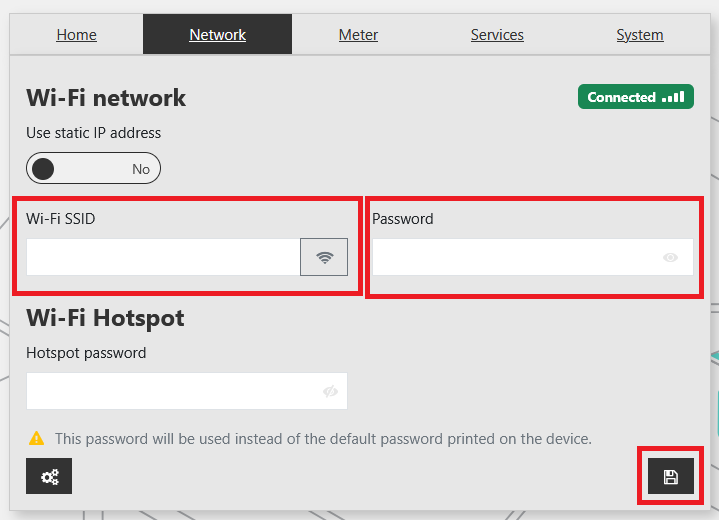

Geben Sie die Anmeldedaten Ihres lokalen WLAN-Netzwerks ein.

Wir empfehlen die Konfiguration einer statischen IP-Adresse.




Schritt 5

Geben Sie die Anmeldedaten für Ihr lokales WLAN-Netzwerk ein.

Wir empfehlen, dem Gerät eine statische IP-Adresse zuzuweisen.


Klicken Sie abschließend in der unteren rechten Ecke auf „Speichern“.

Das Gerät verbindet sich dann mit dem ausgewählten WLAN-Netzwerk und verwendet die konfigurierte IP-Adresse.

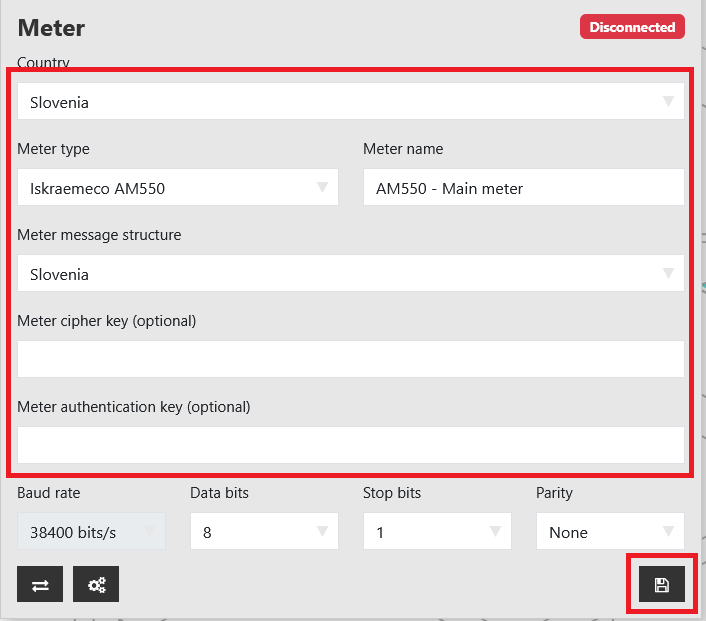

4.1 Zählereinstellungen

Konfigurieren Sie unter der Registerkarte „Zähler“ die folgenden Einstellungen:

  • Land
  • Zählertyp
  • Zählername

Wenn die Verschlüsselung am Smart Meter aktiviert ist, geben Sie auch die erforderlichen Verschlüsselungsparameter ein.

Wenn der Zähler Stromwandler (CT) verwendet, klicken Sie auf das Symbol für zusätzliche Einstellungen unten, um die CT- und VT-Verhältnisse zu konfigurieren.

4.2 Service-Einstellungen

Wählen Sie unter Modbus eine der folgenden Kommunikationsoptionen aus.



Option 1: Modbus TCP/IP




Option 2: Modbus RTU (RS485)

4.3 LTE-Verbindung – P1 Ultra Pro

Der P1 Ultra Pro unterstützt auch die LTE-Konnektivität mit einer SIM-Karte und einer externen LTE-Antenne.

  1. Legen Sie eine aktive SIM-Karte in den P1 Ultra Pro ein.
  2. Schließen Sie die externe LTE-Antenne an.
  3. Wählen Sie LTE als Netzwerkverbindung.
  4. Geben Sie die erforderlichen APN-Einstellungen Ihres Mobilfunkanbieters ein.
  5. Wenn vom Netzbetreiber gefordert, geben Sie den Benutzernamen, das Passwort und die SIM-PIN ein.
  6. Speichern Sie die Konfiguration und vergewissern Sie sich, dass die LTE-Verbindung aktiv ist.

Die erforderlichen APN-Einstellungen hängen vom Mobilfunkanbieter ab.

5. Anmelden/Neues Gerät hinzufügen

  1. Wie melde ich mich über den Browser beim Reduxi Configurator an? – Englisch

    Melden Sie sich bei der Reduxi Configurator-Weboberfläche an und klicken Sie auf die Schaltfläche „Gerät hinzufügen“.

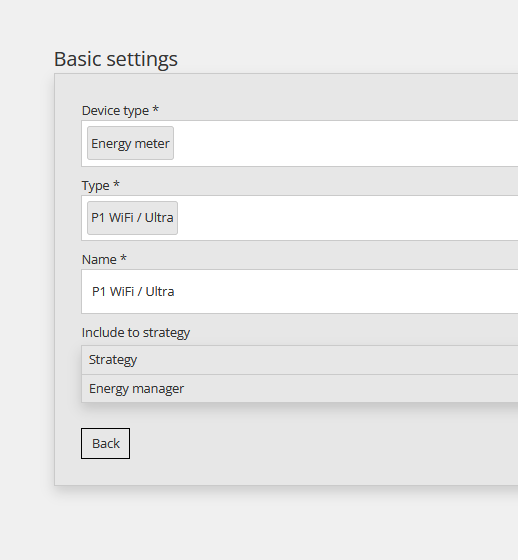

     2 .Wählen Sie die Grundeinstellungen aus.

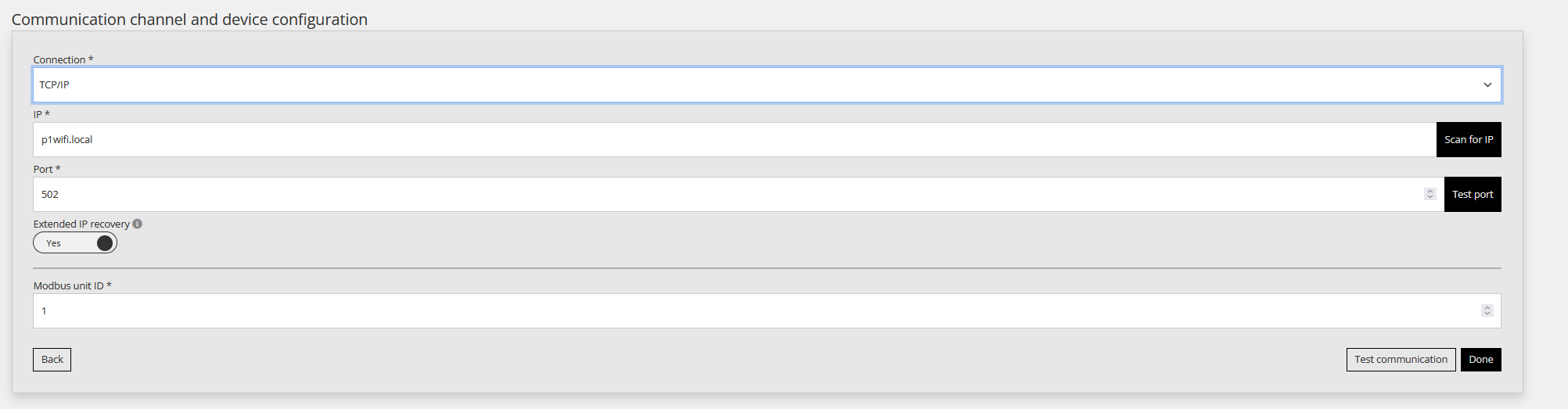

6. Kommunikationseinstellungen

Geben Sie in den Einstellungen für den Kommunikationskanal die Parameter entsprechend Ihrer Verbindung zum Smart Meter ein.


Beispiel TCP IP:

Sie können p1wifi.local oder die im P1 WIFI Ultra-Interface konfigurierte IP-Adresse eingeben.

7. Kommunikationstest

Klicken Sie nach Abschluss der Konfiguration auf:

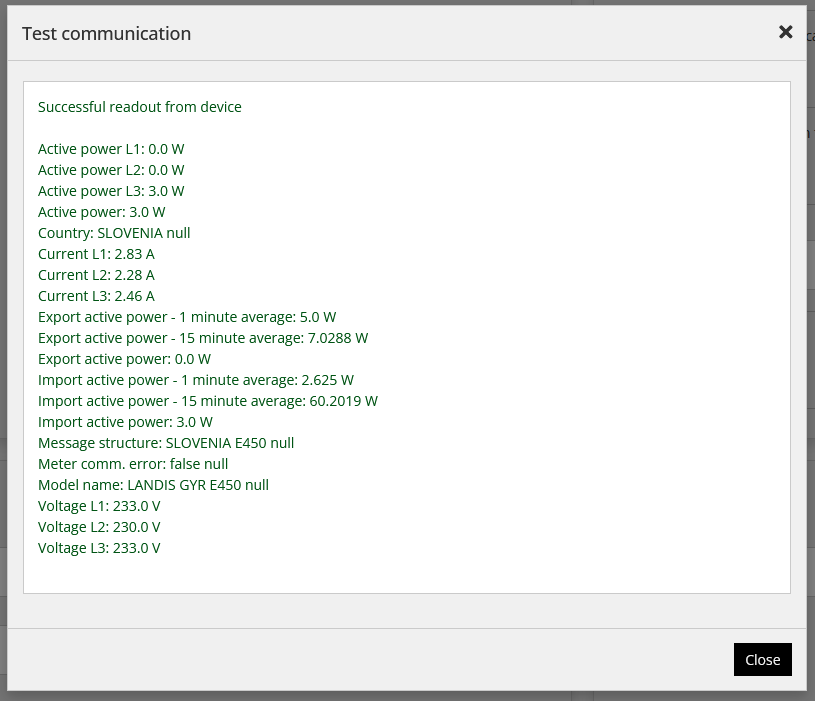

Erfolgreiche Kommunikation

Beispiel für eine erfolgreiche Kommunikation:

Erfolglose Kommunikation

Beispiel für eine erfolglose Kommunikation:

Überprüfen Sie in diesem Fall Folgendes:

  • RJ12-Kabelverbindung,
  • WLAN-Verbindung,
  • IP-Adresse,
  • Nachrichtenstruktur,
  • HAN-Port-Aktivierung am Smart Meter.

8. LED-Anzeigen

Die LED-Anzeigen zeigen den aktuellen Status des Geräts an:

  • Grün – Ein: Das Gerät ist mit Strom versorgt.
  • Blau – Blinkend: Das Gerät ist mit dem WLAN verbunden, empfängt oder sendet jedoch derzeit keine Daten.
  • Lila – Blinkend: Das Gerät ist mit dem WLAN verbunden und überträgt erfolgreich Daten.
  • Rot – Ein oder blinkend: Das Gerät ist nicht mit dem WLAN verbunden.

9. Werkseinstellungen

Ein Zurücksetzen auf die Werkseinstellungen wird empfohlen:

  • beim Austausch des Smart Meters,
  • bei Änderung des Installationsortes,
  • bei Verbindungsproblemen,
  • vor der Neukonfiguration des Geräts.

Vorgehensweise

  1. Schließen Sie das Gerät an die Stromversorgung an.
  2. Halten Sie die RESET-Taste etwa 10 Sekunden lang gedrückt.
  3. Warten Sie, bis die rote LED aufleuchtet.
  4. Lassen Sie die RESET-Taste los.
  5. Das Gerät wird auf die Werkseinstellungen zurückgesetzt.

10. Fehlerbehebung

Wenn die Kommunikation nicht funktioniert:

Überprüfen Sie die Verbindung zum Smart Meter

  • Der HAN/P1-Anschluss muss aktiviert sein.
  • Das RJ12-Kabel muss richtig angeschlossen sein.
  • Das Kabel muss eine 1:1-Verdrahtung verwenden.

Überprüfen Sie den Zugriff auf den Konverter

Versuchen Sie zu öffnen:

http://p1wifi.local

oder die IP-Adresse des Konverters.

Überprüfen Sie das lokale Netzwerk

  • Der Konverter muss mit demselben Netzwerk wie der Reduxi Controller verbunden sein.
  • Überprüfen Sie die WLAN-Signalstärke.

Überprüfen Sie die Konfiguration

Überprüfen Sie Folgendes:

  • IP-Adresse des Konverters,
  • Nachrichtenstruktur,
  • ausgewähltes Smart-Meter-Modell.

Werkseinstellungen durchführen

Wenn die oben genannten Schritte das Problem nicht lösen, führen Sie ein Zurücksetzen auf die Werkseinstellungen durch und konfigurieren Sie das Gerät erneut.

11. Wichtiger Hinweis

Einige Smart Meter unterstützen mehrere HAN/P1-Kommunikationstypen.

Wenn Sie Kommunikationsprobleme haben, überprüfen Sie Folgendes:

  • ob der HAN-Anschluss aktiviert ist,
  • welches Kommunikationsprotokoll vom Smart Meter verwendet wird,
  • ob das richtige Smart-Meter-Modell im Reduxi Configurator ausgewählt ist.
