So verbinden Sie my-PV AC•THOR, AC•THOR 9s und AC ELWA 2 mit dem Reduxi Controller

Binden Sie my-PV Leistungssteller und Heizstäbe über Modbus TCP in den Reduxi Controller ein – so fließt PV-Überschuss automatisch in Warmwasser und Heizung.

⏱ ca. 15–20 Min.
🔧 Reduxi Controller · my-PV AC•THOR / AC•THOR 9s / AC ELWA 2
🌐 Modbus TCP (LAN / WLAN über Router)
🔢 Bis zu 250 my-PV Geräte pro Controller
📄 Als PDF herunterladen
my-PV AC ELWA 2, AC THOR, AC THOR 9s und Heizstäbe für AC THOR

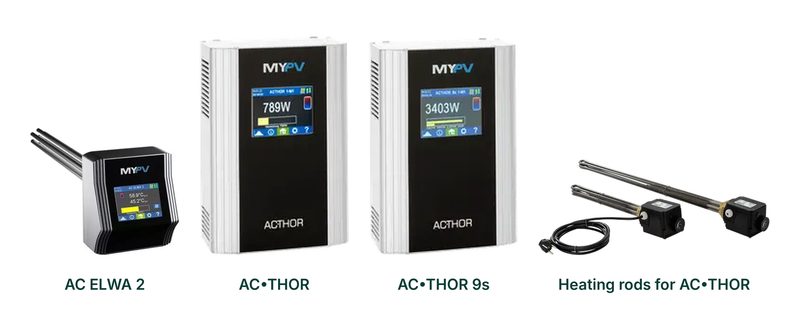

my-PV AC ELWA 2, AC•THOR und AC•THOR 9s mit Heizstäben
Textbeschreibung dieses Bildes

Fotocollage vor weißem Hintergrund mit vier my-PV Produkten, von links nach rechts, jeweils mit einem dunkelgrünen Etikett darunter. AC ELWA 2: ein kleines schwarzes Gerät mit silberner Front und einem Farbdisplay, mit einem Heizstab, der links herausragt. AC•THOR: eine hohe weiß-silberne Wandeinheit mit schwarzer Front, MYPV-Logo, Farbdisplay mit der Anzeige 789W und dem Namen ACTHOR unter dem Display. AC•THOR 9s: dieselbe Art von Einheit mit der Anzeige 3403W auf dem Display. Heizstäbe für AC•THOR: zwei lange Metallstäbe mit schwarzen Anschlusskästen, einer davon mit einem schwarzen Kabel.

📋 In diesem Artikel
  1. Technische Dokumentation
  2. Erforderliche Ausrüstung
  3. Systemübersicht
  4. my-PV Gerät konfigurieren
  5. Bei der Reduxi Weboberfläche anmelden
  6. my-PV Gerät zu Reduxi hinzufügen
  7. Messwerte prüfen & Steuerung aktivieren

1 Technische Dokumentation

Lesen Sie vor der Inbetriebnahme die mitgelieferte Installationsanleitung des Geräts und das aktuelle my-PV Handbuch:

2 Erforderliche Ausrüstung

  • Reduxi Controller – Stand Alone oder Hutschiene
  • Netzmessung am Netzanschlusspunkt: Wenn ein PV-Wechselrichter an Reduxi angeschlossen ist und dessen Smart Meter über den Wechselrichter ausgelesen wird, ist kein zusätzlicher Zähler nötig. Ist das my-PV Gerät das einzige Gerät am Reduxi Controller, installieren Sie einen Energiezähler oder Smart Meter – siehe die Liste der unterstützten Geräte
  • my-PV AC•THOR, AC•THOR 9s oder AC ELWA 2 mit der aktuellen Firmware
  • Netzwerkverbindung (LAN oder WLAN) – my-PV Gerät und Reduxi Controller im selben Netzwerk, über einen Router verbunden
  • Laptop, Tablet oder Smartphone mit Internetzugang

3 Systemübersicht

AC•THOR oder AC ELWA 2 und der Reduxi Controller sind über einen Router mit demselben Netzwerk verbunden. Über dieses Netzwerk teilt der Reduxi Controller dem my-PV Gerät per Modbus TCP mit, wie viel Leistung es aufnehmen soll – zum Beispiel den aktuellen PV-Überschuss.

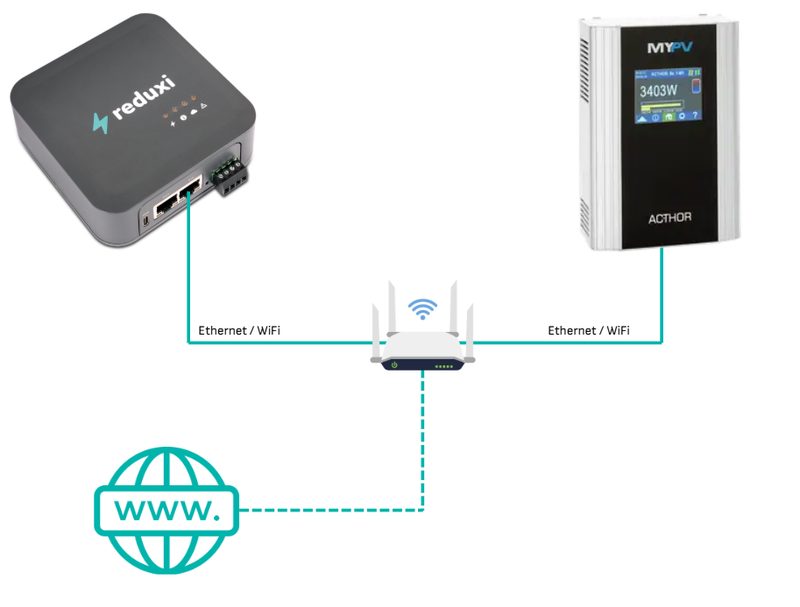

Diagramm: Reduxi Controller und my-PV AC THOR sind beide per Ethernet oder WLAN mit einem Router mit Internetzugang verbunden
AC•THOR / AC•THOR 9s über Router
Textbeschreibung dieses Bildes

Diagramm vor weißem Hintergrund. Oben links: ein dunkelgraues Reduxi Controller-Gehäuse mit dem reduxi-Logo, zwei Ethernet-Anschlüssen und einem grünen Klemmenstecker an der rechten Seite. Oben rechts: eine my-PV ACTHOR Einheit mit dem MYPV-Logo und einem Display mit der Anzeige 3403W. In der Mitte: ein weißer Router mit Antennen und einem WLAN-Symbol. Unten links: ein türkisfarbenes Globus-Symbol mit dem Text www. Verbindungen: eine durchgezogene türkisfarbene Linie vom Reduxi Controller nach unten zum Router, beschriftet mit Ethernet / WiFi; eine durchgezogene türkisfarbene Linie von der ACTHOR Einheit nach unten zum Router, beschriftet mit Ethernet / WiFi; eine gestrichelte türkisfarbene Linie vom Router zum www-Globus (Internet).

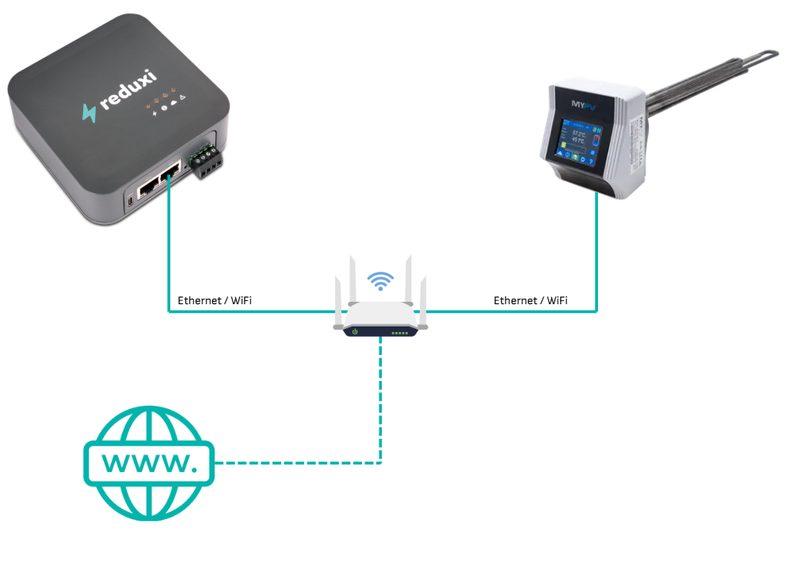

Diagramm: Reduxi Controller und my-PV AC ELWA 2 sind per Ethernet oder WLAN mit einem Router mit Internetzugang verbunden
AC ELWA 2 über Router
Textbeschreibung dieses Bildes

Diagramm vor weißem Hintergrund. Oben links: ein dunkelgraues Reduxi Controller-Gehäuse mit dem reduxi-Logo, zwei Ethernet-Anschlüssen und einem grünen Klemmenstecker an der rechten Seite. Oben rechts: eine my-PV AC ELWA 2 Einheit mit dem MYPV-Logo, einem Farbdisplay und einem Heizstab aus Metall, der nach rechts oben herausragt. In der Mitte: ein weißer Router mit Antennen und einem WLAN-Symbol. Unten links: ein türkisfarbenes Globus-Symbol mit dem Text www. Verbindungen: eine durchgezogene türkisfarbene Linie vom Reduxi Controller nach unten zum Router, beschriftet mit Ethernet / WiFi; eine durchgezogene türkisfarbene Linie von der AC ELWA 2 Einheit nach unten zum Router, beschriftet mit Ethernet / WiFi; eine gestrichelte türkisfarbene Linie vom Router zum www-Globus (Internet).

Verbinden Sie das my-PV Gerät per Netzwerkkabel oder über WLAN mit dem Router. Der LAN-Anschluss (markiert) befindet sich an der Unterseite des Geräts:

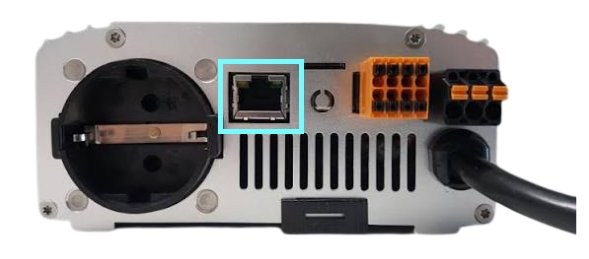

Unterseite des AC THOR mit dem LAN-Anschluss, der durch einen cyanfarbenen Rahmen hervorgehoben ist
AC•THOR
Textbeschreibung dieses Bildes

Foto der Unterseite eines hellgrauen Metallgeräts. Ein cyanfarbener (hellblauer) Rahmen hebt den RJ45-Netzwerkanschluss (LAN) oben in der Mitte hervor. Links davon: eine runde Buchse mit versenktem Kontakt (Erdungsklemme sichtbar). Rechts vom LAN-Anschluss: eine kleine runde Öffnung, ein oranger Push-in-Klemmenblock mit mehreren Öffnungen und ein schwarzer Steckverbinder mit orangen Teilen. Ein dickes schwarzes Kabel verlässt das Gerät auf der rechten Seite. In der unteren Mitte verlaufen Lüftungsschlitze. Im sichtbaren Bereich ist kein Text aufgedruckt.

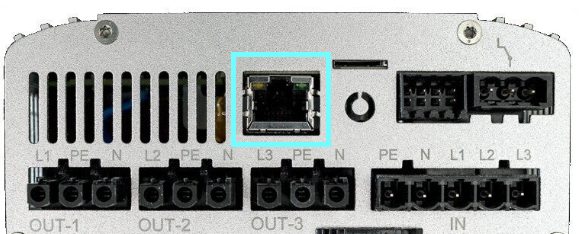

Anschlüsse an der Unterseite des AC THOR 9s mit dem LAN-Anschluss, der durch einen cyanfarbenen Rahmen hervorgehoben ist
AC•THOR 9s
Textbeschreibung dieses Bildes

Foto der Anschlussseite an der Unterseite eines hellgrauen Geräts. Ein cyanfarbener (hellblauer) Rahmen hebt einen RJ45-Netzwerkanschluss (LAN) oben in der Mitte hervor. Links: Lüftungsschlitze. Rechts vom LAN-Anschluss: ein runder Knopf oder eine Öffnung und oben zwei schwarze Steckverbinder. Untere Reihe mit schwarzen Schraub-/Steckklemmen mit aufgedruckten Beschriftungen: OUT-1 (L1, PE, N), OUT-2 (L2, PE, N), OUT-3 (L3, PE, N) und IN (PE, N, L1, L2, L3). Ein kleiner Schlitz ist über dem Bereich des LAN-Anschlusses rechts davon zu sehen.

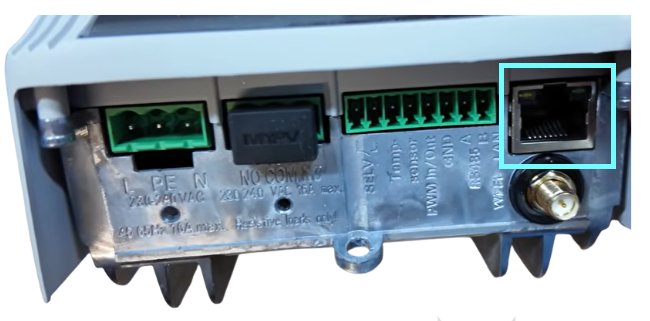

Unterseite des AC ELWA 2 mit dem LAN-Anschluss, der durch einen cyanfarbenen Rahmen hervorgehoben ist
AC ELWA 2
Textbeschreibung dieses Bildes

Foto des Anschlussbereichs an der Unterseite eines grauen Geräts mit einem cyanfarbenen (hellblauen) Rahmen um den RJ45-Netzwerkanschluss (LAN) rechts. Unter dem Anschluss befindet sich ein goldener Antennenanschluss vom Typ SMA. Von links nach rechts: ein grüner dreipoliger Stecker mit der Kennzeichnung L, PE, N und 230/240 VAC; eine schwarze Abdeckung mit einem MYPV-Logo über einem Anschluss mit der Kennzeichnung NO COMM und 230/240 VAC mit einer maximalen Stromangabe; ein grüner achtpoliger Stecker mit gedrehten Beschriftungen auf der Metallplatte, darunter Temp-sensor, PWM In/Out, GND, RS485 A und B, WiFi LAN.

⚠️
Schließen Sie das my-PV Gerät nicht zusätzlich direkt an den Wechselrichter oder das Batteriesystem an Das my-PV Gerät wird ausschließlich vom Reduxi Controller gesteuert. Eine zusätzliche direkte Steuerung durch einen Wechselrichter oder ein Batteriesystem führt zu widersprüchlichen Sollwerten.
ℹ️
Bis zu 250 Geräte Theoretisch kann ein Reduxi Controller bis zu 250 my-PV Geräte steuern.

4 my-PV Gerät konfigurieren

Bereiten Sie zuerst das my-PV Gerät vor. Fahren Sie dann mit Punkt 5 fort.

4.1 Regelungsart auf "Modbus TCP" stellen

Die Fotos zeigen einen AC•THOR 9s mit der Anzeigesprache Deutsch – die Menüpunkte befinden sich in anderen Sprachen an derselben Stelle.

1
Setup-Menü öffnen
Tippen Sie auf dem Startbildschirm unten auf das Zahnradsymbol.
2
"Steuerung" (Control) öffnen
Blättern Sie mit den Pfeiltasten zu Setup 5/10 und tippen Sie auf Steuerung (Control).
3
Modbus TCP auswählen
Blättern Sie mit den Pfeiltasten zu Steuerung 9/15 und tippen Sie auf Modbus TCP. Der ausgewählte Eintrag ist grün hervorgehoben.

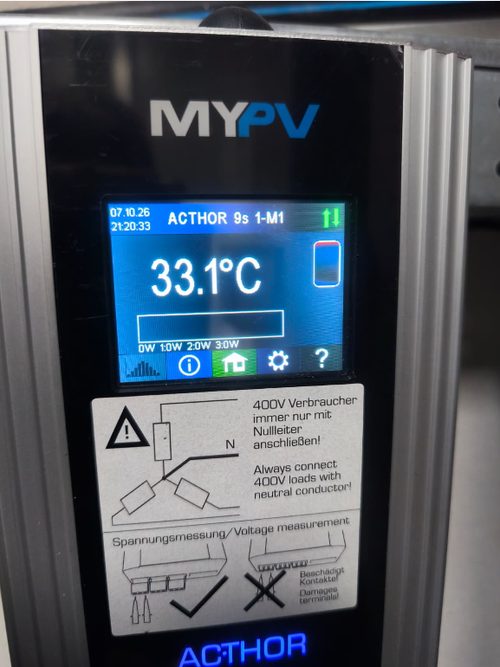

Startbildschirm des my-PV AC THOR mit der Anzeige ACTHOR 9s 1-M1 und 33.1°C, Zahnradsymbol unten
1 – Startbildschirm: Zahnradsymbol antippen
Textbeschreibung dieses Bildes

Foto der Frontblende eines my-PV Geräts mit dem MYPV-Logo oben und dem AC THOR-Logo unten. Das Farbdisplay zeigt den Startbildschirm: Datum und Uhrzeit 07.10.26 21:20:33, Gerätename ACTHOR 9s 1-M1, grüne Auf-/Ab-Pfeile, eine große Temperatur 33.1°C, rechts ein Speichersymbol, ein Leistungsbalken mit der Skala 0W 1.0W 2.0W 3.0W. Untere Symbolleiste: Signalbalken, Info-Symbol, Haus-Symbol (grün hervorgehoben, Startbildschirm), Zahnradsymbol, Fragezeichen. Unter dem Display ein weißes Etikett mit einem Warndreieck und einer Anschlussskizze mit dem Text: 400V Verbraucher immer nur mit Nullleiter anschließen! [Always connect 400V loads only with neutral conductor] und Always connect 400V loads with neutral conductor!, sowie Spannungsmessung/Voltage measurement mit einer Skizze einer richtigen (abgehakt) und einer falschen (durchgestrichen) Klemme (Beschädigt Kontakte / Damaged terminals).

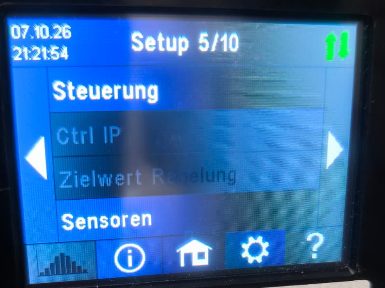

Gerätedisplay Setup 5/10 mit hervorgehobenem Menüeintrag Steuerung (Control)
2 – Setup 5/10: Steuerung (Control)
Textbeschreibung dieses Bildes

Foto des Farbdisplays eines Geräts, blauer Hintergrund, weiße Schrift. Obere Leiste: Datum und Uhrzeit 07.10.26 21:21:54, Titel Setup 5/10, grüne Auf-/Ab-Pfeile. Menü auf Deutsch: Steuerung [Control] (hervorgehoben, hellweiß), Ctrl IP (abgedunkelt), Zielwert Regelung [target value control] (abgedunkelt, teilweise durch eine Spiegelung verdeckt), Sensoren [sensors] (hellweiß). Weißer Pfeil links und rechts. Untere Symbolleiste: Signalbalken (abgedunkelt), Info-Symbol, Haus-Symbol, Zahnradsymbol (hervorgehoben, helleres Blau), Fragezeichen. Der rechte Rand des Bildes ist weiß.

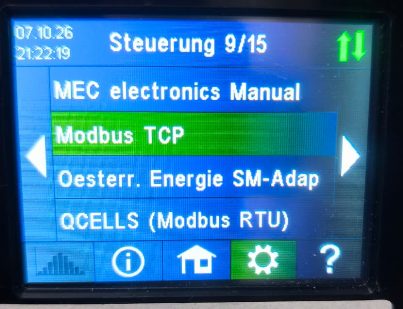

Gerätedisplay Steuerung 9/15 mit ausgewähltem Menüeintrag Modbus TCP
3 – Steuerung 9/15: Modbus TCP ausgewählt
Textbeschreibung dieses Bildes

Foto des Farbdisplays eines Geräts, blauer Hintergrund, weiße Schrift. Obere Leiste: Datum und Uhrzeit 07.10.26 21:22:19, Titel Steuerung 9/15 [Control 9/15], grüne Auf-/Ab-Pfeile. Menüliste: MEC electronics Manual; Modbus TCP (mit einem grünen Balken hervorgehoben, ausgewählt); Oesterr. Energie SM-Adap; QCELLS (Modbus RTU). Weißer Pfeil links und rechts. Untere Symbolleiste: Signalbalken (abgedunkelt), Info-Symbol, Haus-Symbol, Zahnradsymbol (grün hervorgehoben), Fragezeichen. Der rechte Rand des Bildes ist weiß.

ℹ️
Alternative: my-PV WeboberflächeDieselbe Einstellung können Sie auch in der my-PV Weboberfläche vornehmen. Am Display geht es meist schneller, weil Sie ohnehin am Gerät sind und seine IP-Adresse noch nicht brauchen.

4.2 Feste IP-Adresse zuweisen

Die IP-Adresse des AC•THOR oder AC ELWA 2 muss statisch sein. Sonst verliert der Reduxi Controller die Verbindung, sobald der Router eine neue Adresse zuweist. Dafür gibt es zwei Möglichkeiten:

  • Empfohlen – DHCP-Reservierung im Router: Lassen Sie das my-PV Gerät auf DHCP und reservieren Sie seine aktuelle IP-Adresse im Router.
  • Statische IP am Gerät: Blättern Sie am Display zu Setup 3/10, stellen Sie IP DHCP/statisch auf statisch und tragen Sie IP Adresse (IP-Adresse), Subnetz Maske (Subnetzmaske) und Gateway Adresse (Gateway-Adresse) ein. Wählen Sie eine Adresse außerhalb des DHCP-Bereichs des Routers.

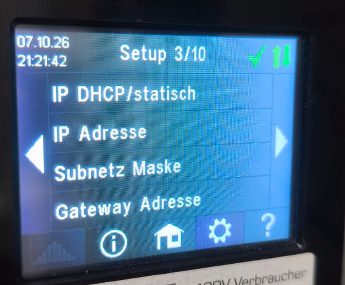

Display des my-PV AC THOR mit der Seite Setup 3/10 für die Netzwerkeinstellungen und dem Menü IP-Adresse
Setup 3/10 – Netzwerkeinstellungen am Display
Textbeschreibung dieses Bildes

Foto des kleinen Farbdisplays eines Geräts mit blauem Hintergrund und weißer Schrift. Obere Leiste: Datum und Uhrzeit 07.10.26 21:21:42, Titel Setup 3/10, ein grünes Häkchen und grüne Auf-/Ab-Pfeile. Menüzeilen auf Deutsch: IP DHCP/statisch [IP DHCP/static], IP Adresse [IP address], Subnetz Maske [subnet mask], Gateway Adresse [gateway address]. Ein weißer Pfeil zeigt links nach links und einer rechts nach rechts. Untere Symbolleiste: Signalbalken (abgedunkelt), Info-Symbol, Haus-Symbol, Zahnradsymbol, Fragezeichen. Der untere Teil des Etiketts unter dem Display ist teilweise sichtbar und lautet 400V Verbraucher. Der rechte Teil des Bildes ist weiß.

✅
IP-Adresse notierenSie brauchen sie unter Punkt 6.2.

5 Bei der Reduxi Weboberfläche anmelden

Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:

Aus der Ferne
📱
Reduxi App
Über die Tunnelverbindung · funktioniert von überall
🖥️
Webbrowser
Im lokalen Netzwerk · über die IP-Adresse oder reduxi.local
📱 5.1 Über die Reduxi App
1
App öffnen und anmelden
Starten Sie die Reduxi App auf Ihrem Smartphone oder Tablet und melden Sie sich mit Ihren Zugangsdaten an.
2
Reduxi devices öffnen
Tippen Sie auf das Menüsymbol (drei Linien, oben links) und wählen Sie Reduxi devices.
3
Tunnelverbindung aktivieren
Schalten Sie die Tunnelverbindung ein und warten Sie einen Moment, bis sie aktiv ist.
4
Configurator öffnen
Tippen Sie auf Open configurator. Die Reduxi Weboberfläche öffnet sich.
Reduxi App: Menüsymbol (2), Reduxi devices (3), Schaltfläche Activate tunnel connection (4)
Tunnelverbindung aktivieren
Textbeschreibung dieses Bildes

Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.

Reduxi App, Schaltfläche Open configurator (Schritt 5) und Startseite des Reduxi Configurators über die Tunnelverbindung (Schritt 6)
Open configurator
Textbeschreibung dieses Bildes

Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.

🖥️ 5.2 Über einen Webbrowser
1
Anmeldeseite öffnen
Öffnen Sie auf einem Gerät im selben Netzwerk einen Webbrowser und geben Sie die IP-Adresse des Controllers oder http://reduxi.local ein.
Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.
2
Log in
Benutzername: admin · Passwort: admin (Werkseinstellung)
Anmeldeseite des Reduxi Configurators unter der Adresse reduxi.local, Adressleiste markiert
Anmeldebildschirm des Reduxi Controllers
Textbeschreibung dieses Bildes

Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.

Startbildschirm des Reduxi Configurators nach der Anmeldung: Energiefluss mit Haus 24.20 kW, Netz 24.20 kW, EV charger 31.00 kW
Weboberfläche nach der Anmeldung
Textbeschreibung dieses Bildes

Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.

6 my-PV-Gerät zu Reduxi hinzufügen

ℹ️
Hinweis Weitere Informationen und Bilder wurden my-PV freundlicherweise von Reduxi zur Verfügung gestellt. my-PV übernimmt keine Haftung für die Richtigkeit der Angaben oder die Aktualität der Bildschirmansichten.

6.1 Grundeinstellungen

1
Auf + Add device klicken
Wählen Sie auf der Startseite des Controllers + Add device.
2
Gerät festlegen
Device type: HVAC
Type: myPV
Name: beliebiger Name, z. B. myPV AC Thor 9s
Include to strategy: Setzen Sie bei der Strategie, die das my-PV-Gerät steuern soll, den Haken bei Regulated devices.
Bestätigen Sie mit Next.
Menü des Reduxi Configurator mit hervorgehobener Schaltfläche Add device unter Devices
+ Add device
Textbeschreibung dieses Bildes

Screenshot des linken Navigationsmenüs des Reduxi Configurator (Logo reduxi Configurator oben). Der Bereich Devices (aufgeklappt, Minuszeichen) zeigt zwei Gerätesymbole: ein Auto und einen Strommast. Darunter ist der Eintrag + Add device mit einem cyanfarbenen Rahmen hervorgehoben. Weitere Menüeinträge: Strategies (Pluszeichen), Utility Rate Plan, Settings (Pluszeichen).

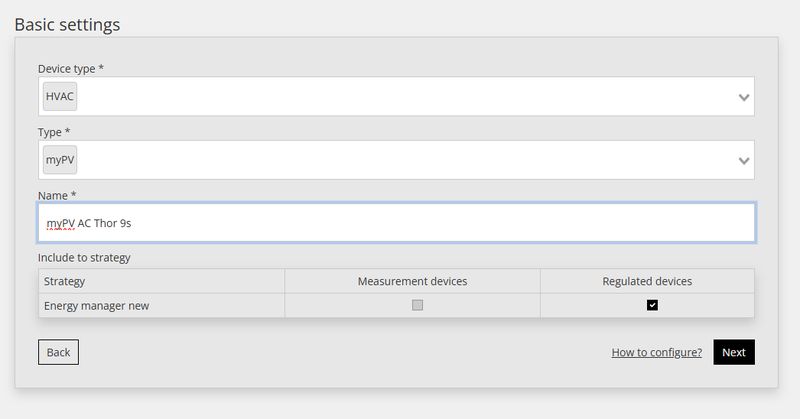

Grundeinstellungen im Reduxi Configurator: Gerätetyp HVAC, Typ myPV, Name myPV AC Thor 9s
Gerätetyp HVAC, Typ myPV, Name und Strategie
Textbeschreibung dieses Bildes

Screenshot des Assistenten im Reduxi Configurator mit dem Schritt Basic settings. Device type *: HVAC (Dropdown). Type *: myPV (Dropdown). Name *: myPV AC Thor 9s (Feld aktiv, blauer Rahmen). Bereich Include to strategy: Tabelle mit den Spalten Strategy, Measurement devices, Regulated devices. Eine Zeile: Strategy: Energy manager new; Measurement devices: Kontrollkästchen nicht aktiviert (ausgegraut); Regulated devices: Kontrollkästchen aktiviert. Schaltflächen: Back (umrandet, links), Link How to configure? und Next (schwarz, rechts).

6.2 Kommunikationseinstellungen

Geben Sie im nächsten Fenster die IP-Einstellungen ein. Port und Modbus unit ID werden automatisch ausgefüllt.

Parameter Wert
Verbindung TCP/IP
IP IP-Adresse des my-PV-Geräts (fest, siehe ⁠Punkt 4.2⁠)
Port 502 (automatisch ausgefüllt)
Extended IP recovery Yes
Modbus unit ID 1 (automatisch ausgefüllt)

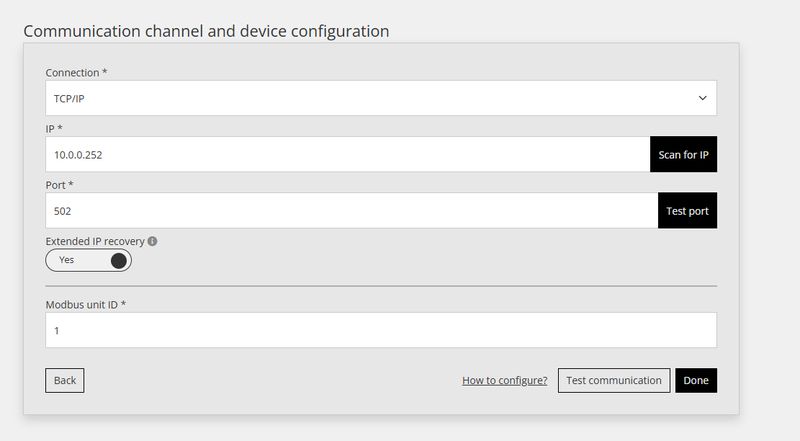

Kommunikationseinstellungen im Reduxi Configurator: TCP/IP, IP 10.0.0.252, Port 502, Unit ID 1
Kommunikationskanal und Gerätekonfiguration
Textbeschreibung dieses Bildes

Screenshot des Formulars Communication channel and device configuration im Reduxi Configurator. Connection *: TCP/IP (Dropdown). IP *: 10.0.0.252, daneben die schwarze Schaltfläche Scan for IP. Port *: 502, daneben die schwarze Schaltfläche Test port. Extended IP recovery (Info-Symbol): Schalter auf Yes. Modbus unit ID *: 1. Schaltflächen unten: Back (umrandet, links), Link How to configure?, Test communication (umrandet) und Done (schwarz).

ℹ️
IP-Adresse unbekannt? Klicken Sie neben dem IP-Feld auf Scan for IP, um die Geräte im Netzwerk aufzulisten, oder sehen Sie in der Geräteliste Ihres Routers nach. Test port prüft, ob Port 502 erreichbar ist.

6.3 Kommunikation testen

Klicken Sie auf Test communication, um zu prüfen, ob der Reduxi Controller Daten vom my-PV-Gerät lesen kann.

✅

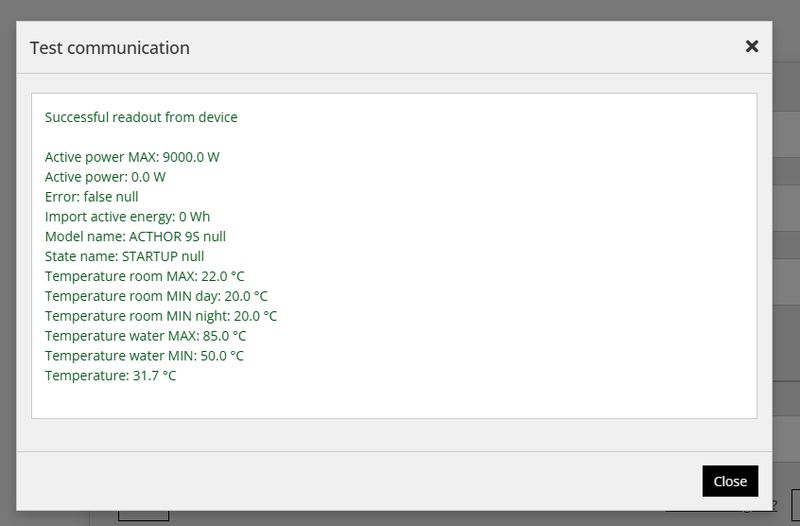

Test erfolgreich Das Fenster zeigt „Successful readout from device“ mit den aktuellen Werten des my-PV-Geräts (z. B. Modellname, Leistung und Temperaturen). Schließen Sie das Fenster und bestätigen Sie Ihre Eingaben mit Done.
Dialog Test communication im Reduxi Configurator: erfolgreiches Auslesen, Modell ACTHOR 9S
Erfolgreiches Testergebnis (AC•THOR 9s)
Textbeschreibung dieses Bildes

Screenshot des Dialogs Test communication im Reduxi Configurator (Schließen-X oben rechts) über einer abgedunkelten Seite. Meldung in grüner Schrift: Successful readout from device. Aufgelistete Werte: Active power MAX: 9000.0 W; Active power: 0.0 W; Error: false null; Import active energy: 0 Wh; Model name: ACTHOR 9S null; State name: STARTUP null; Temperature room MAX: 22.0 °C; Temperature room MIN day: 20.0 °C; Temperature room MIN night: 20.0 °C; Temperature water MAX: 85.0 °C; Temperature water MIN: 50.0 °C; Temperature: 31.7 °C. Schaltfläche: Close (schwarz, unten rechts).

⚠️
Test fehlgeschlagen Schließen Sie das Fenster und prüfen Sie den Port (502), die IP-Adresse und den Steuerungstyp Modbus TCP am my-PV-Gerät. Wiederholen Sie dann den Test. Ist der Ping im Ergebnis erfolgreich, funktioniert die Netzwerkverbindung. Die Ursache liegt dann im Port oder in der Modbus-Einstellung am my-PV-Gerät. Siehe auch ⁠Häufige Probleme⁠.

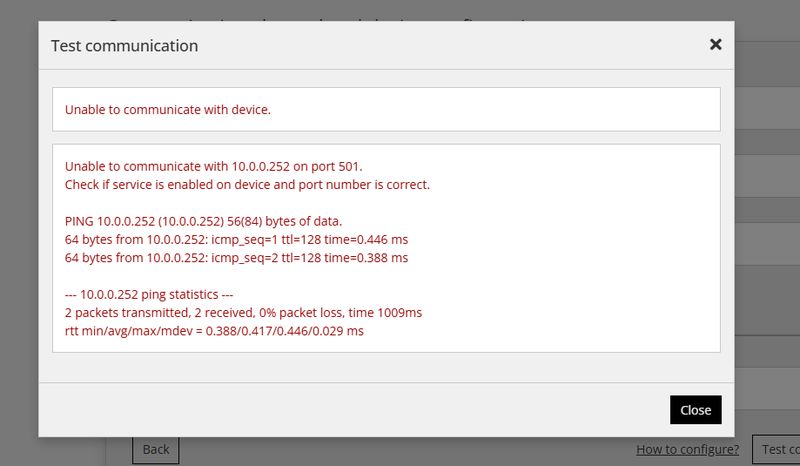

Test communication im Reduxi Configurator fehlgeschlagen: Port 501, Gerät 10.0.0.252 per Ping erreichbar
Fehlgeschlagenes Testergebnis – hier mit dem falschen Port 501
Textbeschreibung dieses Bildes

Screenshot des Dialogs Test communication im Reduxi Configurator (Schließen-X oben rechts) über einer abgedunkelten Seite. Erstes Feld in roter Schrift: Unable to communicate with device. Zweites Feld in roter Schrift: Unable to communicate with 10.0.0.252 on port 501. Check if service is enabled on device and port number is correct. PING 10.0.0.252 (10.0.0.252) 56(84) bytes of data. 64 bytes from 10.0.0.252: icmp_seq=1 ttl=128 time=0.446 ms. 64 bytes from 10.0.0.252: icmp_seq=2 ttl=128 time=0.388 ms. --- 10.0.0.252 ping statistics ---. 2 packets transmitted, 2 received, 0% packet loss, time 1009ms. rtt min/avg/max/mdev = 0.388/0.417/0.446/0.029 ms. Schaltfläche: Close (schwarz). Hinter dem Dialog sind die Schaltflächen Back, How to configure und Test communication teilweise sichtbar.

7 Messwerte prüfen & Steuerung aktivieren

7.1 Messwerte prüfen

Öffnen Sie in der Reduxi-Weboberfläche Devices → [name of the my-PV device] → Last measurement.

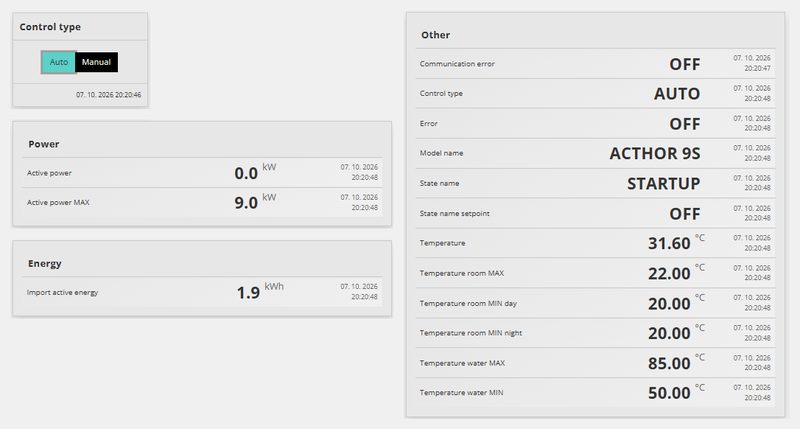

Last measurement des AC THOR 9s: Control type AUTO, communication error OFF
Last measurement des AC•THOR 9s – Control type Auto, kein Kommunikationsfehler
Textbeschreibung dieses Bildes

Screenshot der Messwertseite für das my-PV-Gerät. Linke Spalte: Karte Control type mit dem Schalter Auto (ausgewählt, türkis) und Manual (schwarz), Zeitstempel 07. 10. 2026 20:20:46. Karte Power: Active power 0.0 kW; Active power MAX 9.0 kW. Karte Energy: Import active energy 1.9 kWh. Rechte Karte Other: Communication error OFF; Control type AUTO; Error OFF; Model name ACTHOR 9S; State name STARTUP; State name setpoint OFF; Temperature 31.60 °C; Temperature room MAX 22.00 °C; Temperature room MIN day 20.00 °C; Temperature room MIN night 20.00 °C; Temperature water MAX 85.00 °C; Temperature water MIN 50.00 °C. Jeder Wert hat den Zeitstempel 07. 10. 2026 gegen 20:20:48.

Was Sie sehen Bedeutung
Communication error OFF, Werte werden gelesen Die Kommunikation funktioniert.
Communication error ON, alle Werte sind 0 Keine Kommunikation – die Einstellungen stimmen nicht überein. Prüfen Sie Punkt 4 und Punkt 6.2 oder lesen Sie Häufige Probleme.

7.2 Steuerung durch Reduxi aktivieren

Wählen Sie im Feld Control type der Geräteansicht Auto. Nur dann erreichen die Befehle der Reduxi-Strategie das my-PV-Gerät. Bei Manual wird das Gerät nicht von der Strategie gesteuert.

ℹ️
Voraussetzung: Netzmessung Die Steuerung nach PV-Überschuss benötigt die Leistung am Netzanschlusspunkt. Sie stammt entweder vom Energiezähler der PV-Anlage, der über den Wechselrichter ausgelesen wird, oder – wenn das my-PV-Gerät das einzige Gerät am Reduxi Controller ist – von einem separaten Energiezähler bzw. Smart Meter. In jedem Fall muss er bereits in der Reduxi-Weboberfläche eingerichtet sein und Werte liefern.

Nächster Schritt: Strategie auswählen und konfigurieren – siehe Strategien für den Reduxi Controller unter „Verwandte Artikel“.

✓ Zusammenfassung

Vorbereitung (Punkte 1–3): Halten Sie das my-PV-Handbuch, einen Reduxi Controller, die Netzmessung (Smart Meter des PV-Wechselrichters oder ein separater Zähler) und einen my-PV AC•THOR, AC•THOR 9s oder AC ELWA 2 bereit. Das my-PV-Gerät und der Controller befinden sich über einen Router im selben Netzwerk.

my-PV-Gerät (Punkt 4): Stellen Sie den Steuerungstyp am Display (oder in der my-PV-Weboberfläche) auf Modbus TCP und reservieren Sie im Router eine feste IP-Adresse.

Zu Reduxi hinzufügen (Punkte 5–6): Öffnen Sie die Reduxi-Weboberfläche über die App (Tunnel) oder einen Browser, fügen Sie den Gerätetyp HVAC / Typ myPV hinzu, geben Sie die IP-Adresse ein (Port 502, Modbus unit ID 1) und führen Sie den Kommunikationstest durch.

Inbetriebnahme (Punkt 7): Prüfen Sie die Last measurement (communication error OFF), stellen Sie den Control type auf Auto und konfigurieren Sie die Strategie. Die Netzmessung (Smart Meter des PV-Wechselrichters oder ein separater Zähler) muss bereits eingerichtet sein.

→ Häufige Probleme

Problem Lösung
Test schlägt mit „Unable to communicate … on port 501“ fehl, der Ping ist erfolgreich Das Netzwerk funktioniert, aber der Port ist falsch oder Modbus TCP ist nicht aktiv. Stellen Sie den Port auf 502 und prüfen Sie, ob der Steuerungstyp am my-PV-Gerät Modbus TCP ist.
Test schlägt fehl, der Ping ist nicht erfolgreich Das my-PV-Gerät ist nicht erreichbar: Prüfen Sie die IP-Adresse und ob sich Gerät und Controller im selben Netzwerk befinden.
Verbindung funktionierte, brach dann aber ab Das my-PV-Gerät hat vermutlich vom Router eine neue IP-Adresse erhalten. Reservieren Sie im Router eine feste IP-Adresse und tragen Sie sie in der Reduxi-Weboberfläche ein.
Messwerte werden angezeigt, aber das Gerät folgt der Strategie nicht Stellen Sie den Control type auf Auto. Prüfen Sie, ob bei der Strategie Regulated devices aktiviert ist, ob eine Strategie aktiv ist und ob die Netzmessung Werte liefert.
Das my-PV-Gerät erhält widersprüchliche Sollwerte Stellen Sie sicher, dass das Gerät nicht zusätzlich direkt von einem Wechselrichter oder Batteriespeicher gesteuert wird – nur der Reduxi Controller darf die Leistung vorgeben.
Der Controller lässt sich nicht über reduxi.local öffnen Geben Sie stattdessen die IP-Adresse des Controllers ein (Geräteliste des Routers oder Reduxi app → Reduxi devices) oder nutzen Sie die Tunnelverbindung in der Reduxi app.
