So verbinden Sie die Fronius Wattpilot (OCPP) mit dem Reduxi Controller
Verbinden Sie die Fronius Wattpilot Wallbox über OCPP 1.6J mit dem Reduxi Controller, damit der Controller das Laden mit PV-Überschuss überwachen und steuern sowie ein Lastmanagement umsetzen kann.
Textbeschreibung dieses Bildes

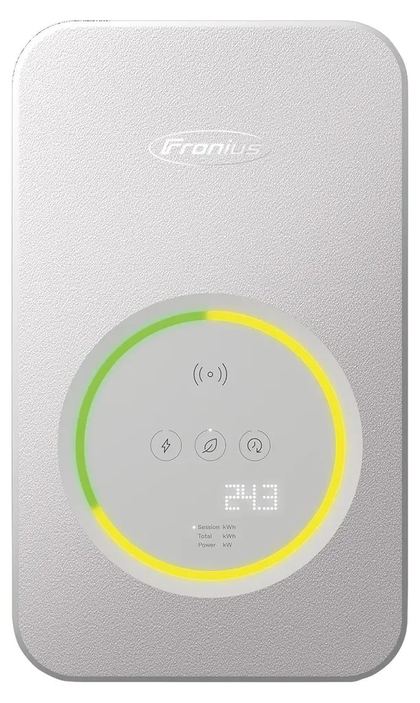

Produktfoto einer Fronius Wattpilot Wandeinheit vor weißem Hintergrund: ein rechteckiges hellgraues Gehäuse mit abgerundeten Ecken und strukturierter Oberfläche. Das Fronius-Logo befindet sich nahe der Oberkante. Im unteren Teil sitzt eine runde Blende mit einem Ringlicht, das oben links grün und rechts und unten gelb leuchtet. Im Ring: ein Funksymbol, drei runde Symbole (Blitz, Blatt, Anzeigeinstrument), ein Punktmatrix-Display mit der Anzeige 243 und drei winzige Textzeilen, Session kWh, Total kWh, Power kW.
Textbeschreibung dieses Bildes

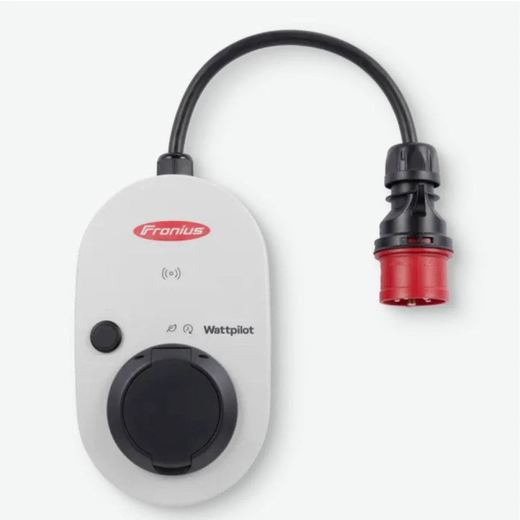

Produktfoto einer Fronius Wattpilot vor hellem Hintergrund. Ein abgerundetes ovales hellgraues Gehäuse mit dem roten Fronius-Logo oben, darunter ein kleines Funk-/RFID-Symbol, links ein runder schwarzer Knopf, der Schriftzug Wattpilot mit zwei kleinen Symbolen und unten eine schwarze Typ-2-Ladebuchse mit Klappe. Ein schwarzes Kabel verlässt die Oberseite des Gehäuses in einer Schlaufe und endet rechts in einem schwarz-roten CEE-Stecker. Der rechte Teil des Bildes ist weiß.
1 Technische Dokumentation
Die Fronius Wattpilot unterstützt OCPP 1.6J (Open Charge Point Protocol, JSON über WebSocket). In diesem Aufbau arbeitet der Reduxi Controller als lokaler OCPP-Server (Central System), und die Wattpilot verbindet sich als Charge Point mit ihm – ein Cloud-Dienst ist nicht nötig.
ws:// (lokal)Herstellerdokumente:
- Fronius Wattpilot OCPP – User Information (42,0410,2881) – unterstützte OCPP-Nachrichten, Konfigurationsparameter und Aktivierung in der App
- Open Charge Alliance – OCPP-1.6-Spezifikation
2 Erforderliche Ausrüstung
- Fronius Wattpilot, von einer Elektrofachkraft installiert und in Betrieb genommen
- Wattpilot im selben lokalen Netzwerk wie der Reduxi Controller (WLAN oder LAN über Router)
- Smartphone mit der App Fronius Solar.wattpilot, verbunden mit der Wattpilot
- Reduxi Controller mit einer bekannten, festen IP-Adresse (z. B.
192.168.31.73) – sie wird beim Hinzufügen des Geräts im Reduxi Configurator als Controller OCPP JSON 1.6 URL angezeigt, oder im Router - Seriennummer der Wattpilot (angezeigt in der App und auf dem Typenschild, z. B.
91099800) - Laptop oder Tablet mit Internetzugang für den Reduxi Configurator
3 Systemübersicht
Die Wattpilot baut eine WebSocket-Verbindung zum Reduxi Controller auf und identifiziert sich mit ihrer Seriennummer. Der Controller ordnet die Verbindung dem Gerät mit derselben Gerätekennung zu, liest dann Messwerte aus und sendet Ladegrenzen.
| Komponente | Role | Adresse / Einstellung |
|---|---|---|
| Reduxi Controller | OCPP-Server (Central System) | ws://<Controller IP>/ocpp/1.6/json |
| Fronius Wattpilot | OCPP-Client (Charge Point) | Verbindet sich mit der obigen URL + ihrer Seriennummer |
| Vollständige URL der Wattpilot | – | ws://192.168.31.73/ocpp/1.6/json/91099800 |
ws:// (unverschlüsselt) oder wss://. Der Reduxi Controller verwendet ws://. Externe OCPP-Server verlangen immer wss://.4 OCPP in der Wattpilot App konfigurieren
4.1 OCPP aktivieren
Textbeschreibung dieses Bildes

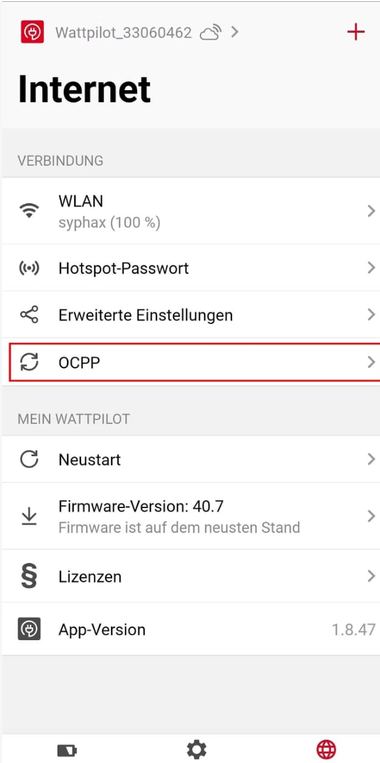

Screenshot eines Smartphone-App-Bildschirms mit dem Titel Internet. Kopfzeile: Gerätename Wattpilot_33060462 mit einem Wolkensymbol und Pfeil, rechts ein rotes Plussymbol. Abschnitt VERBINDUNG [Verbindung]: WLAN [WLAN] mit dem Netzwerk syphax (100 %); Hotspot-Passwort [Hotspot-Passwort]; Erweiterte Einstellungen [Erweiterte Einstellungen]; OCPP (mit einem roten Rechteck hervorgehoben). Abschnitt MEIN WATTPILOT [Meine Wattpilot]: Neustart [Neustart]; Firmware-Version: 40.7 mit dem Text Firmware ist auf dem neusten Stand [Firmware ist aktuell]; Lizenzen [Lizenzen]; App-Version 1.8.47. Jede Zeile außer App-Version hat rechts einen Pfeil. Untere Leiste: Batteriesymbol, Zahnradsymbol, Globussymbol (rot, ausgewählt). Der rechte Teil des Bildes ist weiß.
4.2 OCPP-Servereinstellungen
Tippen Sie auf OCPP-Server und geben Sie die folgenden Werte ein:
| Feld (DE / EN) | Wert |
|---|---|
| Protokoll / Protocol | WS |
| Benutzername / User | leer |
| Passwort / Password | leer |
| Host | IP-Adresse des Reduxi Controllers, z. B. 192.168.31.73
|
| Pfad / Path | /ocpp/1.6/json/ |
| SN zur URL hinzufügen / Add SN to URL | On – zwingend erforderlich |
Die App zeigt dann die vollständige Adresse an, z. B. ws://192.168.31.73/ocpp/1.6/json/91099800. Tippen Sie auf Änderungen speichern / Save. Die Controller-URL wird auch im Reduxi Configurator angezeigt (siehe Punkt 6.2).
Textbeschreibung dieses Bildes

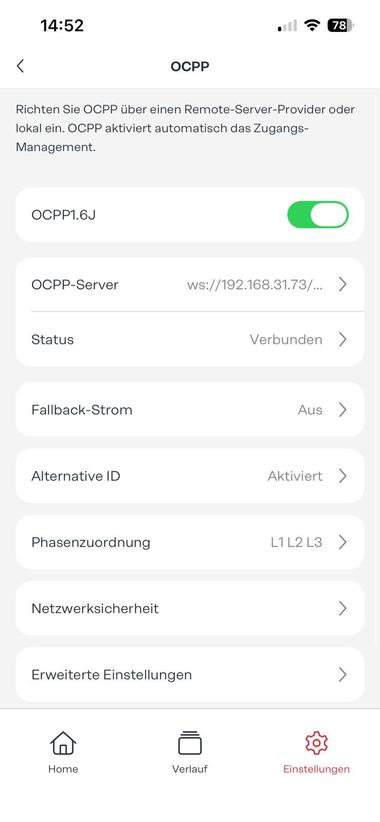

Screenshot eines Smartphone-App-Bildschirms (Statusleiste: Uhrzeit 14:52, Signal, WLAN, Akku 78) mit dem Titel OCPP und einem Zurück-Pfeil oben links. Einleitungstext auf Deutsch: Richten Sie OCPP über einen Remote-Server-Provider oder lokal ein. OCPP aktiviert automatisch das Zugangs-Management. Einstellungszeilen: OCPP1.6J: Schalter ein (grün); OCPP-Server: ws://192.168.31.73/... mit Pfeil; Status: Verbunden [Connected] mit Pfeil; Fallback-Strom [Fallback current]: Aus [Off]; Alternative ID: Aktiviert [Activated]; Phasenzuordnung [Phase assignment]: L1 L2 L3; Netzwerksicherheit [Network security] mit Pfeil; Erweiterte Einstellungen [Advanced settings] mit Pfeil. Untere Navigationsleiste: Home, Verlauf [History], Einstellungen [Settings] (ausgewählt, rotes Zahnrad). Der rechte Teil des Bildes ist weiß.
Textbeschreibung dieses Bildes

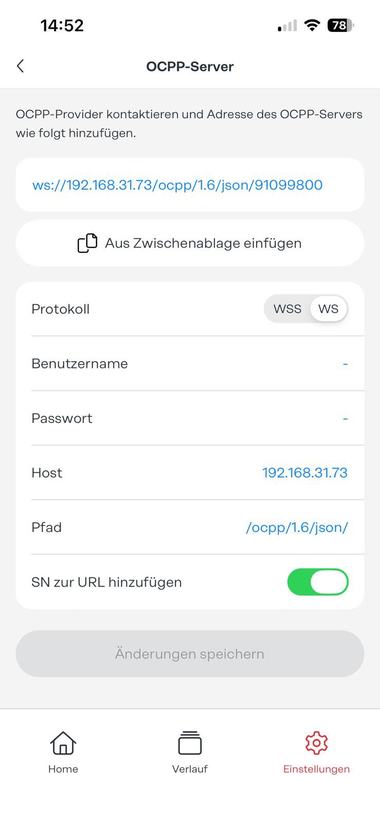

Screenshot eines Smartphone-App-Bildschirms (Statusleiste: Uhrzeit 14:52, Signal, WLAN, Akku 78) mit dem Titel OCPP-Server und einem Zurück-Pfeil oben links. Einleitungstext auf Deutsch: OCPP-Provider kontaktieren und Adresse des OCPP-Servers wie folgt hinzufügen. Blauer Linktext in einem Feld: ws://192.168.31.73/ocpp/1.6/json/91099800. Schaltfläche: Aus Zwischenablage einfügen [Paste from clipboard]. Einstellungsliste: Protokoll: Umschalter WSS / WS, WS ausgewählt; Benutzername [Username]: - (Strich, leer); Passwort [Password]: - (Strich, leer); Host: 192.168.31.73; Pfad [Path]: /ocpp/1.6/json/; SN zur URL hinzufügen [Add serial number to URL]: Schalter ein (grün). Darunter: eine graue Schaltfläche Änderungen speichern [Save changes] (inaktiv). Untere Navigationsleiste: Home, Verlauf [History], Einstellungen [Settings] (ausgewählt, rotes Zahnrad). Der rechte Teil des Bildes ist weiß.
4.3 Weitere OCPP-Optionen
| Option | Empfehlung |
|---|---|
| Status | Zeigt Not connected, Started, Connected oder Connected and accepted. Nach dem Hinzufügen des Geräts in Reduxi muss Verbunden / Connected angezeigt werden. |
| Fallback-Strom / Fallback current | Ladestrom, den die Wattpilot verwendet, wenn die OCPP-Verbindung zum Controller verloren geht. Stellen Sie einen Wert ein, der für den Hausanschluss sicher ist. |
| Phasenzuordnung / Phase assignment | Zuordnung der Phasen der Wattpilot zu den Netzphasen (z. B. L1 L2 L3). Muss zur Verkabelung passen, damit das Lastmanagement die richtige Phase reduziert. |
| Alternative ID, Netzwerksicherheit, Erweiterte Einstellungen | Unverändert lassen. |
5 Bei der Reduxi Weboberfläche anmelden
Den Reduxi Configurator können Sie aus der Ferne über die Tunnelverbindung in der Reduxi App oder lokal in einem Webbrowser im selben Netzwerk öffnen. Beide führen zur selben Weboberfläche.
Aus der Ferne
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://192.168.31.73) oder http://reduxi.local ein.admin · Passwort: admin (Werkseinstellung).Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
ws://<Controller IP>/ocpp/1.6/json mit dem Controller.6 Wattpilot zu Reduxi hinzufügen
6.1 Grundeinstellungen

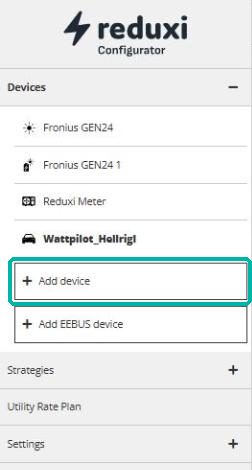

EV charger · Type: OCPP 1.6 - JSON.Fronius Wattpilot). Lassen Sie unter Include to strategy die Option Energy manager → Regulated devices angehakt und klicken Sie dann auf Next.Textbeschreibung dieses Bildes
Screenshot des linken Menüs des Reduxi Configurators (reduxi-Logo mit dem Wort Configurator oben). Abschnitt Devices (aufgeklappt, Minuszeichen) mit den Einträgen: Fronius GEN24 (Sonnensymbol), Fronius GEN24 1 (Wechselrichter-Symbol), Reduxi Meter (Zählersymbol), Wattpilot (Auto-Symbol, fett, der aktuelle Eintrag). Darunter: eine Schaltfläche + Add device, mit einem türkisfarbenen Rechteck hervorgehoben, und eine Schaltfläche + Add EEBUS device. Weitere Menüpunkte: Strategies (Pluszeichen), Utility Rate Plan, Settings (Pluszeichen). Der rechte Teil des Bildes ist weiß.
Textbeschreibung dieses Bildes

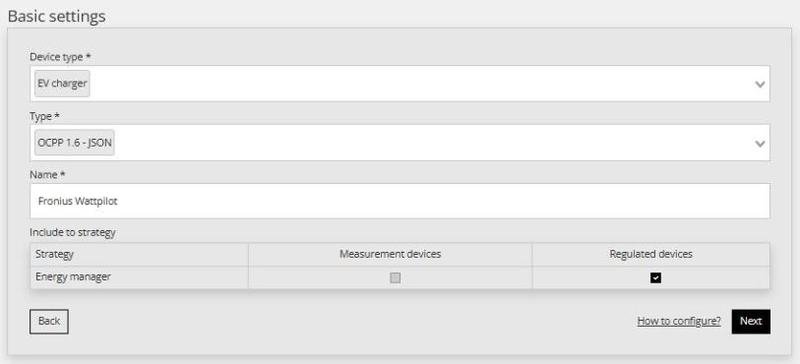

Screenshot des Assistentenschritts Basic settings im Reduxi Configurator. Device type *: EV charger (Dropdown). Type *: OCPP 1.6 - JSON (Dropdown). Name *: Fronius Wattpilot. Abschnitt Include to strategy: Tabelle mit den Spalten Strategy, Measurement devices, Regulated devices. Eine Zeile: Strategy: Energy manager; Measurement devices: Kontrollkästchen nicht angehakt (ausgegraut); Regulated devices: Kontrollkästchen angehakt. Schaltflächen: Back (mit Umrandung, links), Link How to configure? und Next (schwarz, rechts).
6.2 Kommunikationseinstellungen
| Feld | Wert |
|---|---|
| Gerätekennung |
Seriennummer der Wattpilot, z. B. 91099800 – genau die Nummer am Ende der URL in der App |
| Connector | 1 |
| Charger type | AC |
| Energy counter | Default |
| Allocate power to EVSE when EV is not connected | Default |
| Per phase max. current |
Auto detect from EVSE oder Manual override mit dem abgesicherten Strom, z. B. 32 A (22 kW) oder 16 A (11 kW) |
| Forward communication / username / password / measurements to backend OCPP server | leer – nur nötig, wenn parallel ein externes OCPP-Backend genutzt wird |
| Allow new charging session | Always |
| Controller OCPP JSON 1.6 URL | schreibgeschützt, z. B. ws://192.168.31.73/ocpp/1.6/json – diese Adresse tragen Sie in der App ein (siehe Punkt 4.2) |
Wattpilot_91099800 → 91099800) und am Ende der OCPP-URL. Ohne die richtige Kennung kann der Controller die eingehende OCPP-Verbindung nicht zuordnen und zeigt keine Daten an.Textbeschreibung dieses Bildes
Screenshot des oberen Teils des Formulars Communication channel and device configuration im Reduxi Configurator. Device identifier *: 91099800. Connector *: 1 (Dropdown). Charger type *: AC (Dropdown). Energy counter: Default (Dropdown). Allocate power to EVSE when EV is not connected to EVSE: Default (Dropdown). Per phase max. current *: Manual override (Dropdown). Per phase max. current manual override: 32; Hilfetext: In effect when manual override is selected. Die nächste Beschriftung, Forward communication to backend OCPP server, ist am unteren Rand abgeschnitten.
Prüfen Sie die Werte und klicken Sie auf Done, um das Gerät zu speichern.
Textbeschreibung dieses Bildes
Screenshot des unteren Teils des Formulars Communication channel and device configuration im Reduxi Configurator. Forward measurements to backend OCPP server once every: leeres Dropdown. Allow new charging session: Always (Dropdown). Controller OCPP JSON 1.6 URL: ws://192.168.31.73/ocpp/1.6/json. Schaltflächen: Back (mit Umrandung, links), Link How to configure? und Done (schwarz, rechts). In der Mitte ist ein Mauszeiger-Pfeil zu sehen.
6.3 Kommunikation testen
Bei OCPP verbindet sich die Wattpilot selbstständig mit dem Controller – die IP-Adresse der Wattpilot wird nicht gebraucht. Öffnen Sie das Gerät erneut (Devices → [Wattpilot] → Details) und klicken Sie unten rechts auf Test communication.
1 sein, und Device identifier muss die Seriennummer der Wattpilot anzeigen. Den endgültigen Nachweis liefern die Live-Werte unter Last measurements.Textbeschreibung dieses Bildes

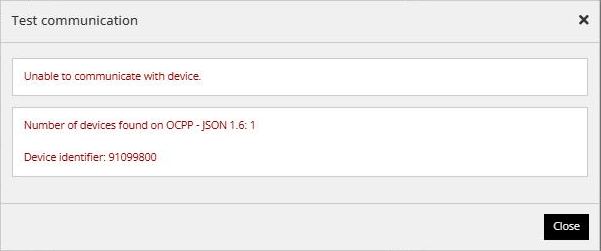

Screenshot des Dialogs Test communication im Reduxi Configurator (Schließen-X oben rechts). Erstes Feld in roter Schrift: Unable to communicate with device. Zweites Feld in roter Schrift: Number of devices found on OCPP - JSON 1.6: 1, dann Device identifier: 91099800. Schaltfläche: Close (schwarz, unten rechts). Der rechte Rand des Bildes ist weiß.
- Number of devices found on OCPP – JSON 1.6 zeigt, wie viele Ladestationen über OCPP mit dem Controller verbunden sind.
-
Device identifier muss die Seriennummer der Wattpilot anzeigen (z. B.
91099800). Erscheint sie nicht, ist die Wattpilot nicht verbunden – prüfen Sie die Einstellungen in der App (siehe Punkt 4.2). - In der Wattpilot App muss der OCPP-Status Verbunden / Connected anzeigen.
- Abschlusskontrolle: Live-Werte und Communication error =
OFF(siehe Punkt 7).
7 Messwerte prüfen
Öffnen Sie Devices → [Wattpilot] → Last measurements:
Textbeschreibung dieses Bildes
Screenshot der Reduxi Geräteseite mit den Registerkarten Last measurements (ausgewählt), Analyze, Archive, Details. Karte Control type: Umschalter mit Auto (ausgewählt, türkis), Manual, Off (schwarz); Zeitstempel 14. 10. 2026 19:00:57. Karte Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint (kein Wert, Einheit A). Karte Power: Active power 0.0 kW; Import active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW; Priority 0.00. Karte Energy: Import active energy 953.4 kWh; Import active energy - session 3.5 kWh. Karte Other: Communication error OFF; Control type AUTO; State name AVAILABLE. Jeder Wert hat einen Zeitstempel vom 14. 10. 2026 gegen 19:01. Oben rechts befindet sich ein Mauszeiger.
| Wert | Bedeutung |
|---|---|
| Control type |
Auto = gesteuert durch die Reduxi Strategie · Manual · Off
|
| Current L1 / L2 / L3 | Ladestrom pro Phase |
| Max. current per phase | Maximalstrom der Ladestation (z. B. 32 A) |
| Active power / Max. active power | Aktuelle Ladeleistung und Maximalleistung (z. B. 22.1 kW) |
| Import active energy / session | Gesamte geladene Energie und Energie des aktuellen Ladevorgangs |
| Communication error | Muss OFF sein
|
| State name | Aktueller Status der Ladestation, z. B. AVAILABLE, wenn kein Auto angeschlossen ist |
✓ Zusammenfassung
Vorbereitung (Punkte 1–3): Wattpilot und Reduxi Controller im selben Netzwerk, Controller mit fester IP, Seriennummer der Wattpilot griffbereit.
Wattpilot App (Punkt 4): OCPP1.6J aktivieren, Protokoll WS, Host = Controller-IP, Pfad /ocpp/1.6/json/, „SN zur URL hinzufügen“ eingeschaltet (zwingend erforderlich).
Zu Reduxi hinzufügen (Punkte 5–6): EV charger · OCPP 1.6 - JSON, Device identifier = Seriennummer, Connector 1, AC.
In Betrieb nehmen (Punkt 7): Die App zeigt „Connected“, Reduxi zeigt Live-Werte und Communication error OFF.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Der App-Status bleibt „Started“ / „Not connected“ | Prüfen Sie, ob „SN zur URL hinzufügen“ eingeschaltet ist, dann Host (Controller-IP), Protokoll WS (nicht WSS), Pfad /ocpp/1.6/json/ und ob beide Geräte im selben Netzwerk sind. |
| Die App zeigt „Connected“, aber Reduxi zeigt keine Daten | Die Gerätekennung in Reduxi muss genau mit der Seriennummer am Ende der URL übereinstimmen (z. B. 91099800). „SN zur URL hinzufügen“ muss eingeschaltet sein. |
| Verbindung nach einem Neustart des Routers verloren | Der Controller hat eine neue IP-Adresse erhalten. Reservieren Sie im Router eine feste IP und aktualisieren Sie den Host in der App. |
| Unerwünschtes Ladeverhalten, wenn der Controller offline ist | Stellen Sie im OCPP-Menü der App einen Fallback-Strom ein (siehe Punkt 4.3). |
| Das Lastmanagement reduziert die falsche Phase | Prüfen Sie die Phasenzuordnung in der App und in Reduxi (Advanced configuration → “L1/L2/L3 is connected to main feed”). |
| Das Auto beginnt nicht zu laden | OCPP aktiviert die Zugangsverwaltung – prüfen Sie, ob in Reduxi Allow new charging session = Always eingestellt ist. |
