So verbinden Sie den FOX ESS G-Max C&I Hybrid-Wechselrichter mit dem Reduxi Controller
Verbinden Sie einen FOX ESS G-Max C&I Hybrid-Wechselrichter über Modbus TCP/IP mit dem Reduxi Controller, aktivieren Sie die Fernsteuerung am Wechselrichter und fügen Sie ihn im Configurator hinzu.
Textbeschreibung dieses Bildes

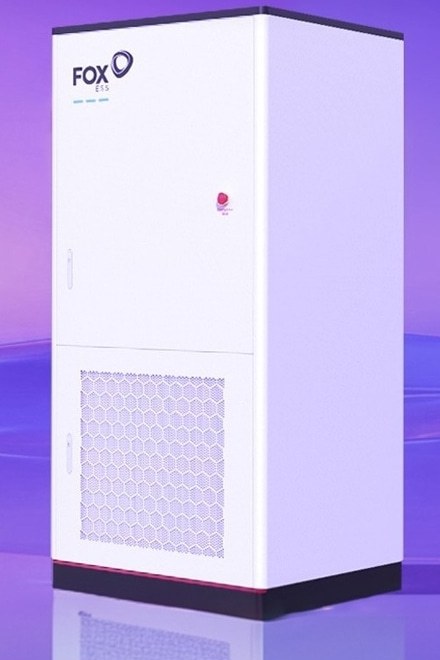

Foto (Produktrendering) eines hohen weißen Schranks, schräg gesehen vor einem violetten Farbverlauf mit spiegelndem Boden. Das Logo 'FOX ESS' ist links oben auf der Fronttür aufgedruckt, darunter drei kurze cyanfarbene Striche. Rechts auf der oberen Tür befindet sich ein kleiner roter runder Knopf oder eine Markierung mit winziger Schrift. Der untere Teil der Front hat ein Lüftungsgitter mit Sechseckmuster und einen dunklen Sockel. Beide Türen haben am linken Rand einen kleinen senkrechten Griff.
1 Technische Dokumentation
Der FOX ESS G-Max ist ein C&I Hybrid-Wechselrichter. Der Reduxi Controller kommuniziert mit ihm über das lokale Netzwerk per Modbus TCP/IP, liest die Messwerte aus und sendet die Befehle der Reduxi Strategien. Die Einstellungen am Wechselrichter werden direkt in dessen Oberfläche vorgenommen.
Herstellerdokumente:
- FOX ESS Website – Produktinformationen und Kontakt (Web, EN)
- FOX ESS Downloads – Datenblätter, Handbücher und weitere Dokumente (Web, EN)
2 Erforderliche Ausrüstung
- Reduxi Controller (installiert und online)
- FOX ESS G-Max Hybrid-Wechselrichter, in Betrieb genommen
- LAN-Verbindung des Wechselrichters mit demselben Netzwerk wie der Reduxi Controller (Router oder Switch)
- Zugang zur Oberfläche des Wechselrichters, um die Netzwerkeinstellungen und die Regelungsart zu ändern
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Systemübersicht & Verkabelung
Der Reduxi Controller und der Wechselrichter kommunizieren über das lokale Netzwerk. Ein zusätzliches Gateway ist nicht nötig. Der Router verbindet die Anlage außerdem mit dem Internet.
Textbeschreibung dieses Bildes

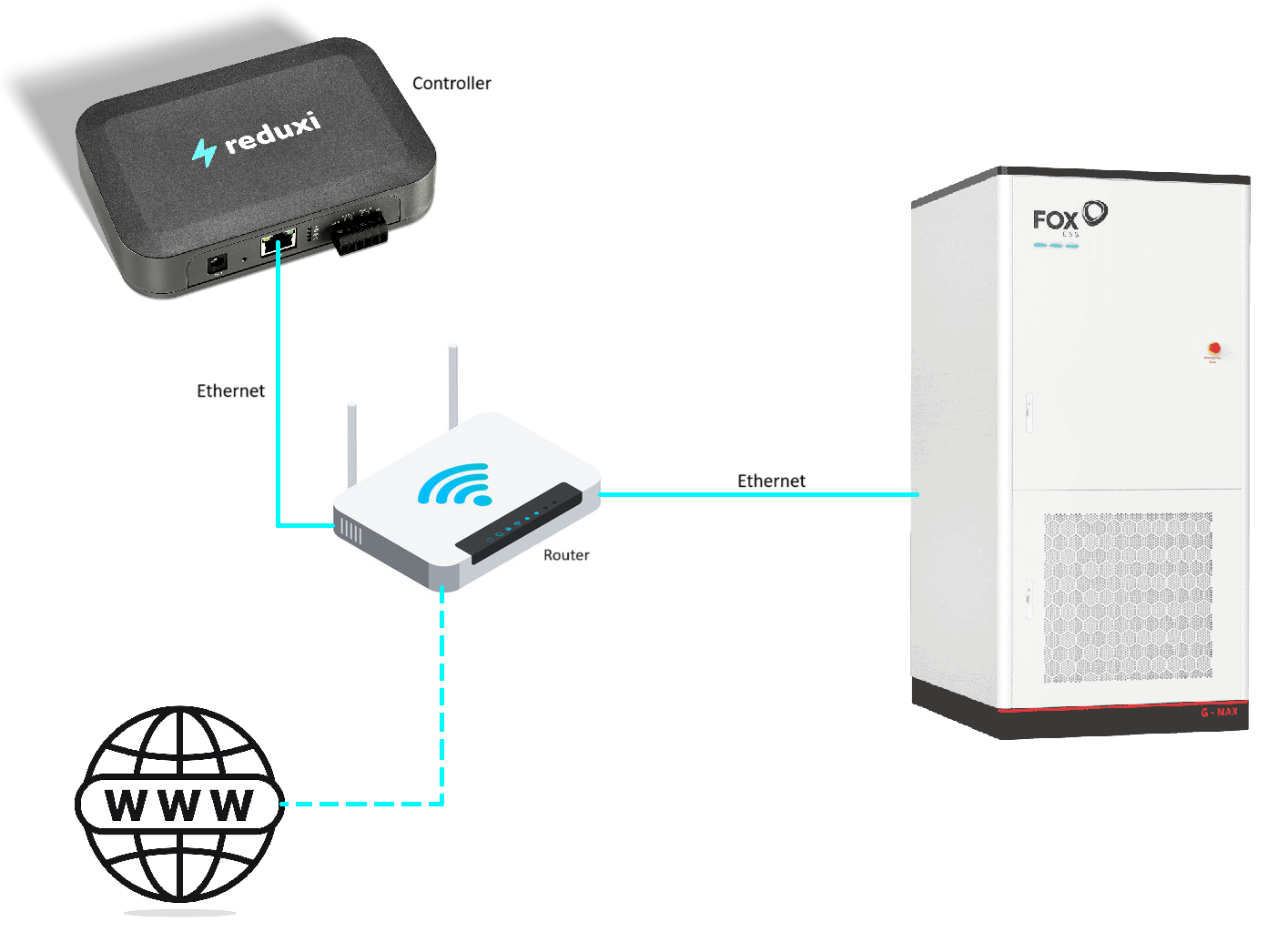

Diagramm der Netzwerkverbindung. Oben links: der Reduxi Controller (dunkelgraue Box mit dem reduxi-Logo, Beschriftung 'Controller'), mit einem Ethernet-Kabel (cyanfarbene Linie, Beschriftung 'Ethernet') nach unten zu einem WLAN-Router (Beschriftung 'Router'). Vom Router führt eine zweite cyanfarbene Linie mit der Beschriftung 'Ethernet' nach rechts zu einem hohen weißen Schrank mit dem Logo FOX ESS und der Kennzeichnung G-MAX (dem FOX ESS G-Max). Vom Router führt eine gestrichelte cyanfarbene Linie nach unten zu einem Globus-Symbol mit dem Text 'WWW' unten links (Internet).
| Verbindung | Von | To | Hinweis |
|---|---|---|---|
| LAN (Modbus TCP/IP) | Reduxi Controller | Router / Switch | Dasselbe Netzwerk wie der Wechselrichter |
| LAN (Modbus TCP/IP) | FOX ESS G-Max | Router / Switch | Port 502, statische IP-Adresse |
| LAN | Router | Internet | Erforderlich für die Reduxi Cloud und die App |
4 Wechselrichter konfigurieren
Am Wechselrichter sind zwei Einstellungen nötig, bevor sich Reduxi verbinden kann. Beide nehmen Sie direkt in der Oberfläche des Wechselrichters vor.
4.1 Statische IP-Adresse festlegen
Textbeschreibung dieses Bildes

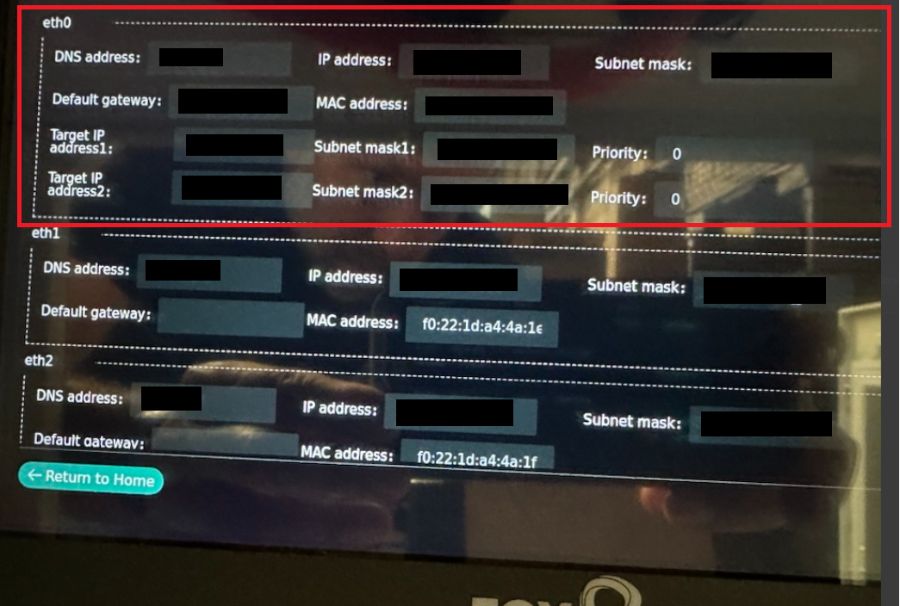

Foto eines dunklen Touchscreens des FOX ESS G-Max (Logo 'FOX' unten teilweise sichtbar), der eine Seite mit Netzwerkeinstellungen zeigt, mit Spiegelungen auf dem Glas. Drei Blöcke: eth0 (mit einem roten Rechteck markiert), eth1 und eth2. Felder von eth0: DNS address (geschwärzt), IP address (geschwärzt), Subnet mask (geschwärzt), Default gateway (geschwärzt), MAC address (geschwärzt), Target IP address1 (geschwärzt), Subnet mask1 (geschwärzt), Priority: 0, Target IP address2 (geschwärzt), Subnet mask2 (geschwärzt), Priority: 0. Felder von eth1: DNS address (geschwärzt), IP address (geschwärzt), Subnet mask (geschwärzt), Default gateway (leer), MAC address: f0:22:1d:a4:4a:1 (letztes Zeichen abgeschnitten). Felder von eth2: DNS address (geschwärzt), IP address (geschwärzt), Subnet mask (geschwärzt), Default gateway (leer), MAC address: f0:22:1d:a4:4a:1f. Unten links eine türkisfarbene Schaltfläche 'Return to Home'.
4.2 Fernsteuerung aktivieren
5 Bei der Reduxi Weboberfläche anmelden
Das Gerät wird im Configurator hinzugefügt, der Weboberfläche des Reduxi Controllers. Sie fügen es nicht in der Reduxi App selbst oder in der Reduxi Cloud hinzu. Sie können ihn auf zwei Arten öffnen:
Empfohlen
http://reduxi.local.Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
reduxi.app) den Standort und wählen Sie dann Manage location → OEM devices → Activate tunnel connection, bestätigen Sie mit OK und warten Sie etwa 30 Sekunden. Klicken Sie anschließend auf Go to controller. Der Configurator öffnet sich ohne Passwort in einem neuen Tab.http://reduxi.local ein. Die IP-Adresse finden Sie in der Geräteliste des Routers oder in der App unter Reduxi devices.admin · Passwort admin (Werkseinstellung). Wurde es bei der Installation geändert, verwenden Sie das geänderte. Es ist nicht das Passwort Ihres Reduxi Kontos.Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
So sollte es aussehen:
Textbeschreibung dieses Bildes

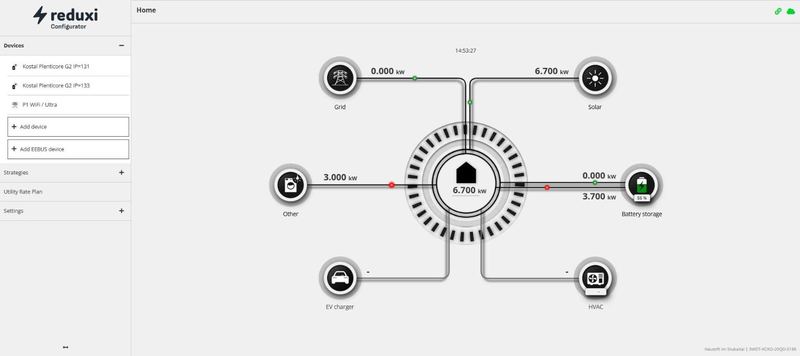

Screenshot der Seite Home im Reduxi Configurator. Linkes Menü mit dem reduxi Configurator-Logo; Abschnitt Devices (aufgeklappt) mit den Einträgen Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 und P1 WiFi / Ultra, dann den Schaltflächen Add device und Add EEBUS device; darunter: Strategies (+), Utility Rate Plan, Settings (+). Obere Leiste: Titel Home, rechts ein grünes Link-Symbol und ein grünes Cloud-Symbol. Im Hauptbereich: Uhrzeit 14:53:27 und ein Energiefluss-Diagramm mit dem Haus in der Mitte mit 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW und 3.700 kW, EV charger (Strich) und HVAC (Strich). Kleiner Fußtext unten rechts.
admin-Login ist nicht Ihr Reduxi Konto. reduxi.local funktioniert nur im selben Netzwerk wie der Controller.6 Gerät zu Reduxi hinzufügen
Öffnen Sie zuerst den Configurator, siehe Punkt 5. Das Gerät wird mit dem Assistenten in zwei Schritten hinzugefügt.
6.1 Grundeinstellungen
FOX ESS G-Max. Haken Sie die Strategien an, an denen der Wechselrichter teilnehmen soll, und klicken Sie dann auf Next.Textbeschreibung dieses Bildes

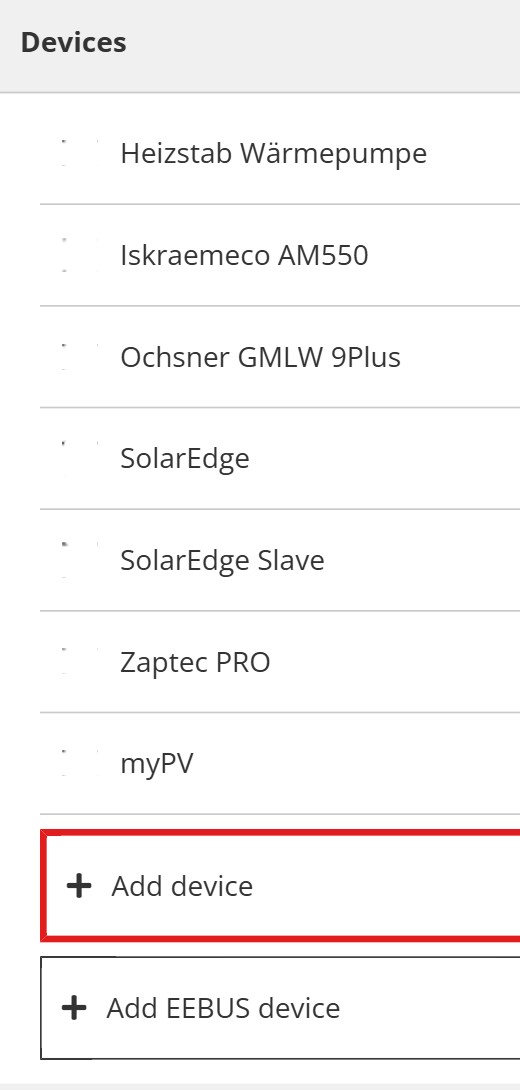

Screenshot der Geräteliste im linken Menü des Reduxi Configurators. Überschrift 'Devices'. Zeilen von oben nach unten (jeweils mit einem kleinen, kaum sichtbaren Symbol): Heizstab Wärmepumpe; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge; SolarEdge Slave; Zaptec PRO; myPV. Unter der Liste zwei Schaltflächen: '+ Add device', mit einem roten Rechteck markiert, und '+ Add EEBUS device'.
Textbeschreibung dieses Bildes

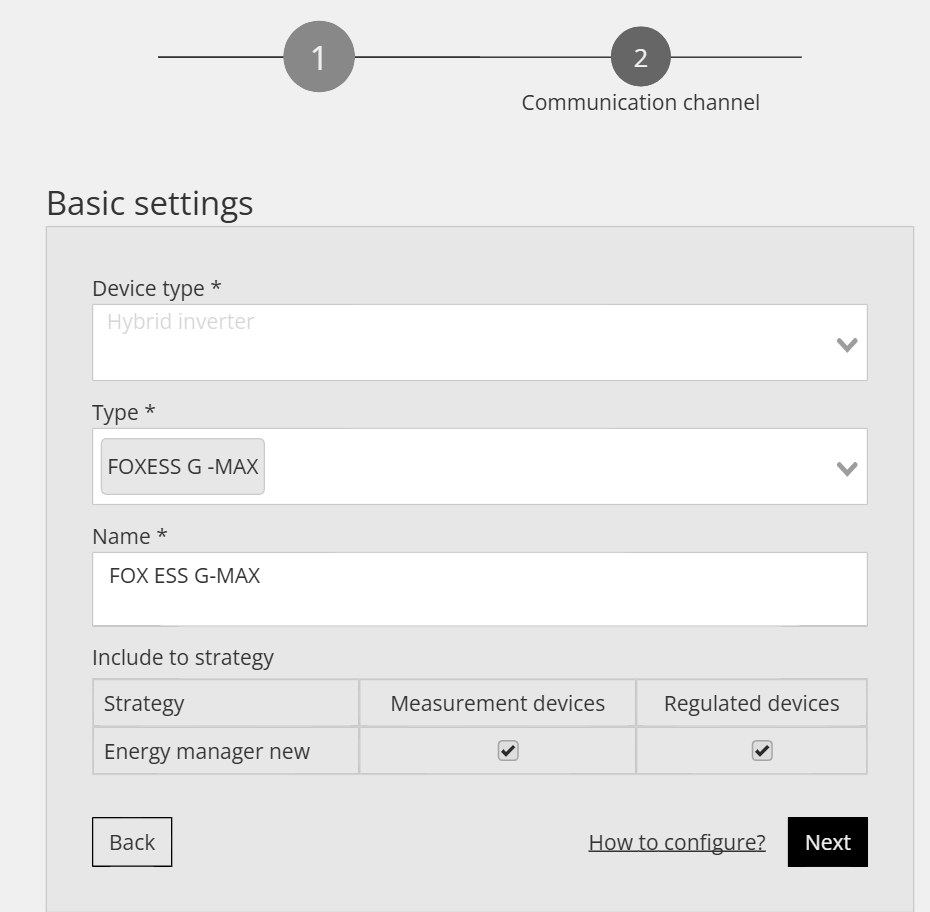

Screenshot des Assistenten zum Hinzufügen von Geräten im Reduxi Configurator, 'Basic settings'. Schrittanzeige oben: Schritt 1 und Schritt 2 (Kreis 2 mit der Beschriftung 'Communication channel'). Device type *: Hybrid inverter (ausgegrauter Text). Type *: FOXESS G -MAX (ausgewähltes Tag). Name *: FOX ESS G-MAX. Tabelle 'Include to strategy' mit den Spalten Strategy, Measurement devices, Regulated devices; Zeile 'Energy manager new': beide Kontrollkästchen angehakt. Schaltflächen: Back (links), Link 'How to configure?' und Next (rechts, schwarz).
6.2 Kommunikationseinstellungen
Der zweite Schritt richtet den Kommunikationskanal für Modbus TCP/IP zwischen dem Reduxi Controller und dem Wechselrichter ein.
| Parameter | Wert |
|---|---|
| Verbindung | TCP/IP |
| IP | IP-Adresse des FOX ESS G-Max (die statische Adresse aus Punkt 4.1). Scan for IP kann im Netzwerk danach suchen. |
| Port |
502 (Standard) |
| Extended IP recovery | Eingeschaltet lassen (Standard) |
| Modbus unit ID | Dieselbe ID wie am Wechselrichter eingestellt (Standard 1) |
| Rated power of inverter | Laut Wechselrichter (Standard 100 kW) |
| Is electricity meter installed? / Is PV installed? | Passend zu Ihrer Anlage einstellen (beide sind standardmäßig eingeschaltet) |
Textbeschreibung dieses Bildes

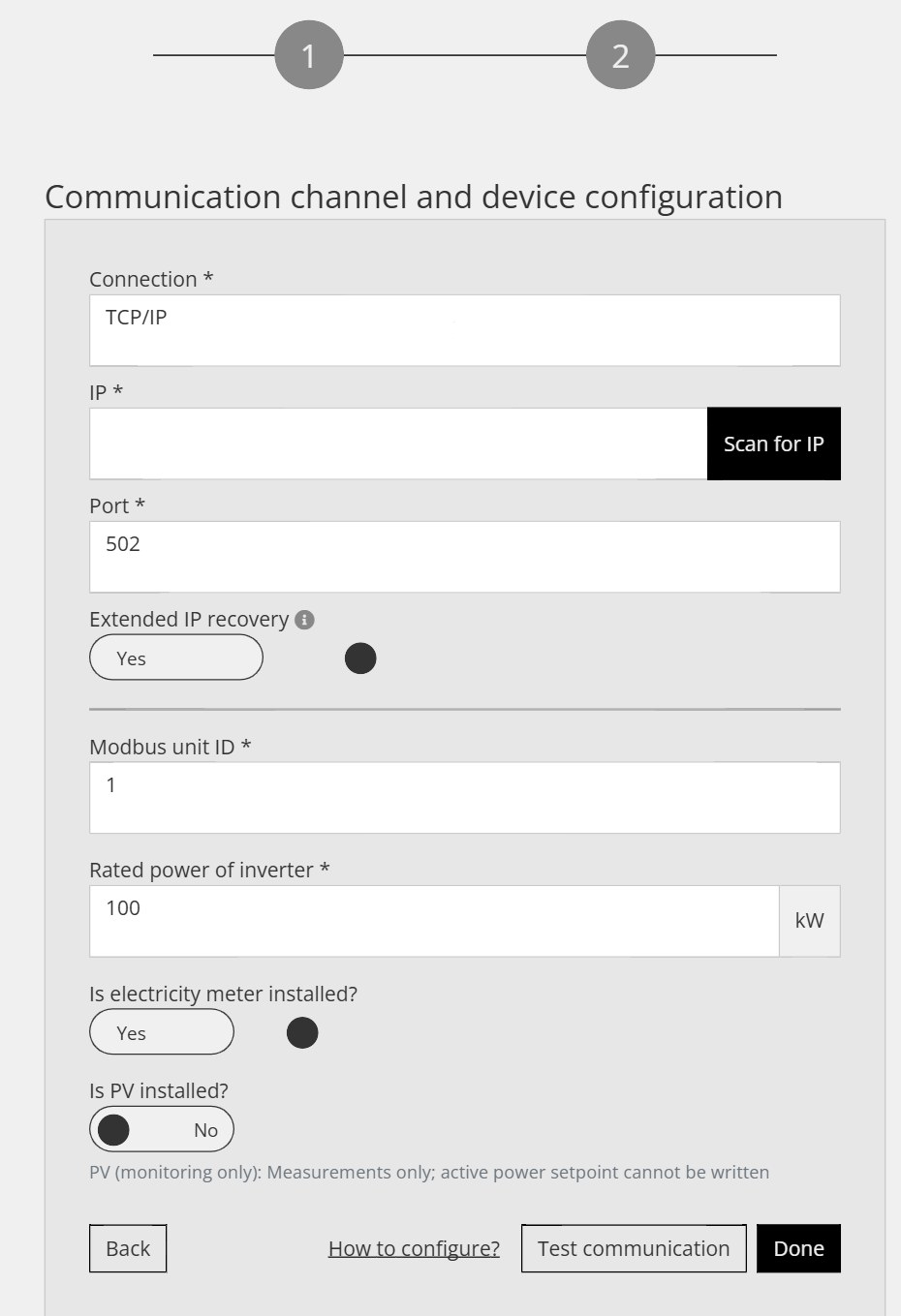

Screenshot des Assistenten zum Hinzufügen von Geräten im Reduxi Configurator, Schritt 2 von 2 (zwei nummerierte Kreise oben, Kreis 2 ist der aktuelle Schritt). Abschnittstitel: 'Communication channel and device configuration'. Connection *: TCP/IP. IP *: leer, mit einer schwarzen Schaltfläche 'Scan for IP'. Port *: 502. Extended IP recovery (mit Info-Symbol): Schalter Yes (ein). Modbus unit ID *: 1. Rated power of inverter *: 100, Einheit kW. Is electricity meter installed?: Schalter Yes (ein). Is PV installed?: Schalter No (aus); Hinweis: 'PV (monitoring only): Measurements only; active power setpoint cannot be written'. Schaltflächen unten: Back (links), Link 'How to configure?', Test communication und Done (schwarz).
6.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test prüft die Modbus-TCP/IP-Verbindung einmalig und speichert nichts. Ist das Ergebnis in Ordnung, klicken Sie auf Done. Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
Textbeschreibung dieses Bildes
Screenshot eines Dialogs Test communication im Reduxi Configurator (Schließen-X oben rechts, dunkle Schaltfläche Close unten rechts). Grüner Text in einem weißen Feld: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Additional parameters: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (im Bild teilweise abgeschnitten); PV_POWER_ACTIVE_MAX: 0.
Textbeschreibung dieses Bildes

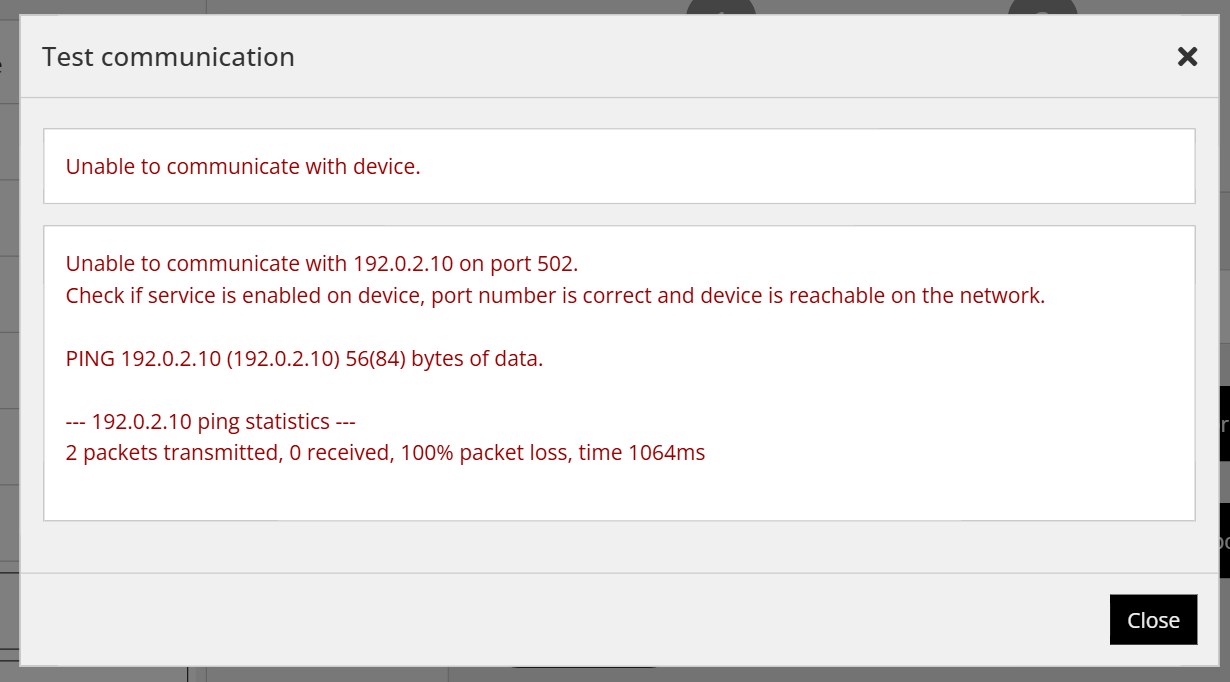

Screenshot des Dialogs 'Test communication' im Reduxi Configurator mit einem Schließen-X oben rechts und einer schwarzen Schaltfläche 'Close' unten rechts. Text in Rot: 'Unable to communicate with device.' Detailfeld in Rot: 'Unable to communicate with 192.0.2.10 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network.' Danach: 'PING 192.0.2.10 (192.0.2.10) 56(84) bytes of data.' und '--- 192.0.2.10 ping statistics ---' und '2 packets transmitted, 0 received, 100% packet loss, time 1064ms'.
7 Messwerte prüfen
7.1 Messwerte prüfen
Öffnen Sie Devices → FOX ESS G-Max → Last measurements. Die Werte zeigen, ob der Wechselrichter richtig kommuniziert.
Textbeschreibung dieses Bildes
Screenshot der Seite 'Last measurements' eines Geräts im Reduxi Configurator. Registerkarten: Last measurements (aktiv), Analyze, Archive. Oben rechts: Dropdown zur Aktualisierung 'Without refreshing' und eine Schaltfläche zum Aktualisieren. Karte 'Control type': Schaltflächen Auto (hellgrün) und Manual (dunkel, ausgewählt); Zeitstempel 14. 03. 2025 12:49:13. Alle Werte darunter haben den Zeitstempel 14. 03. 2025 12:49:01, sofern nicht anders angegeben. Karte PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: leer (Einheit kW); enumeration.PV_STATE_NAME: CONNECTED. Karte Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Karte Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Karte Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Karte Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: leer (kW); Grid export active power limit: leer (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Karte Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (Zeitstempel 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
7.2 Regelverhalten
Für die Steuerung über die Reduxi Strategien öffnen Sie Devices → FOX ESS G-Max in dem Reduxi Configurator und stellen die Regelungsart auf AUTO. Erst dann wirken die Strategiebefehle auf die Batterie.
Um die Energiekosten mit dynamischen Preisen und Tarifen zu senken, legen Sie die Strategie wie in Strategies for Reduxi controller beschrieben fest. Nachdem das Gerät hinzugefügt wurde, können Sie es in der Reduxi Anwendung überwachen und steuern.
✓ Zusammenfassung
Vorbereitung (Punkte 1–3): Prüfen Sie die Herstellerinformationen, verbinden Sie den Reduxi Controller und den Wechselrichter mit demselben Netzwerk und notieren Sie die IP-Adresse des Wechselrichters.
FOX ESS G-Max (Punkt 4): Legen Sie am Wechselrichter eine statische IP-Adresse fest und aktivieren Sie die Fernsteuerung.
Zu Reduxi hinzufügen (Punkte 5–6): Öffnen Sie den Configurator, fügen Sie einen Hybrid inverter vom Typ FOX ESS G-Max hinzu, tragen Sie IP, Port 502, Unit ID und Nennleistung ein, führen Sie Test communication aus und klicken Sie auf Done.
In Betrieb nehmen (Punkt 7): Prüfen Sie die letzten Messwerte und stellen Sie die Regelungsart auf AUTO, damit die Strategien die Batterie steuern können.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie, ob die IP-Adresse in Reduxi die aktuelle Adresse des Wechselrichters ist, der Port 502 lautet und die Unit ID zum Wechselrichter passt (Standard 1). Controller und Wechselrichter müssen im selben Netzwerk sein, und die Fernsteuerung muss am Wechselrichter aktiv sein (Punkt 4.2). |
| Das Gerät geht nach einiger Zeit oder nach einem Neustart des Routers offline | Wahrscheinlich hat sich die IP-Adresse des Wechselrichters geändert. Legen Sie am Wechselrichter eine statische IP-Adresse oder im Router eine DHCP-Reservierung fest (Punkt 4.1) und tragen Sie die neue Adresse in Reduxi ein. |
| Strategiebefehle haben keine Wirkung auf die Batterie | Stellen Sie die Regelungsart des Geräts im Configurator auf AUTO (Punkt 7.2) und prüfen Sie, ob die Fernsteuerung am Wechselrichter aktiv ist. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi Kontos funktioniert dort nicht. |
reduxi.local lässt sich nicht laden |
Sie befinden sich nicht im selben Netzwerk. Verwenden Sie die IP-Adresse oder den Tunnel. |
| Kommunikationstest schlägt fehl, Gerät offline | Prüfen Sie Erreichbarkeit, IP, Port 1502 und Unit ID 71 sowie, ob Modbus am Wechselrichter aktiviert ist. |
