So verbinden Sie ETREL INCH Pro und Core EV-Ladestationen mit dem Reduxi Controller
Verbinden Sie eine Etrel INCH Pro oder INCH Core Ladestation per WLAN über OCPP 1.6 JSON mit dem Reduxi Controller und fügen Sie sie im Configurator hinzu.
Textbeschreibung dieses Bildes

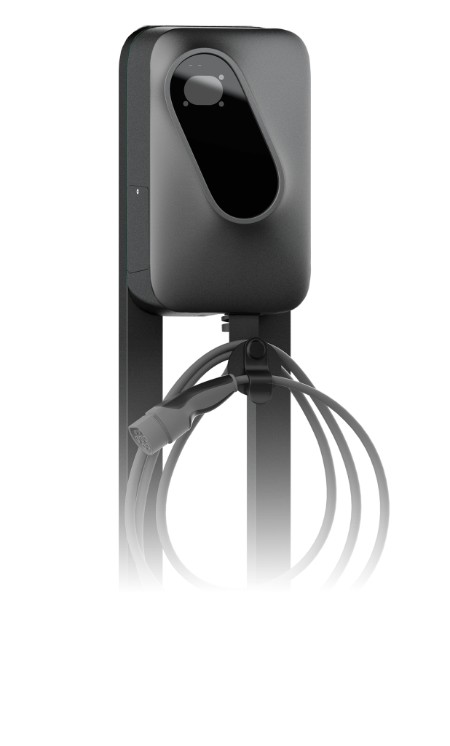

Foto einer EV-Ladestation auf einem dunkelgrauen Standfuß vor weißem Hintergrund. Das Gehäuse ist dunkelgrau mit einer abgerundeten rechteckigen Front und einer schwarzen ovalen Glasfläche mit einem kleinen hellgrauen Anzeigebereich oben. Darunter hängt ein Ladekabel mit Stecker in Schlaufen auf einer Halterung. Der untere Teil des Bildes verläuft ins Weiße. Es ist kein Text zu sehen.
1 Technische Dokumentation
Die Etrel INCH Pro und INCH Core Ladestationen werden per WLAN über das Protokoll OCPP 1.6 (JSON) mit Reduxi verbunden. Die Ladestation verbindet sich als Client mit dem OCPP-Server des Reduxi Controllers. In der Ladestation geben Sie die Server-URL ein, die der Controller erzeugt, und in Reduxi geben Sie die Charge-Point-Identität der Ladestation ein.
Herstellerdokumente:
- Etrel Website – Produktinformationen und Kontakt (Web, EN)
- Etrel Downloads – Datenblätter, Handbücher und weitere Dokumente (Web, EN)
2 Erforderliche Ausrüstung
- Reduxi Controller (installiert und online)
- Etrel INCH Pro oder INCH Core Ladestation, installiert und mit Ihrem WLAN verbunden
- Ladestation und Reduxi Controller im selben Netzwerk
- INCH Pro: ein Computer mit Webbrowser. INCH Core: ein Smartphone mit der INCH Core App
- Administratorzugang zur Ladestation (siehe Hinweis unten)
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Systemübersicht & Verkabelung
Ladestation und Reduxi Controller kommunizieren über das lokale Netzwerk. Die Ladestation verbindet sich mit Ihrem WLAN und baut die OCPP-Verbindung zum Controller auf.
| Verbindung | Von | To | Hinweis |
|---|---|---|---|
| LAN | Reduxi Controller | Router / Switch | Dasselbe Netzwerk wie die Ladestation |
| Wi‑Fi | Etrel INCH Ladestation | Router | Erforderlich, bevor die OCPP-Einstellungen vorgenommen werden können |
| OCPP 1.6 JSON | Etrel INCH Ladestation (Client) | Reduxi Controller (Server) | Server-URL vom Controller erzeugt, siehe Punkt 6.2 |
4 Ladestation konfigurieren
4.1 INCH Pro: OCPP-Einstellungen im Browser
Sobald die Ladestation mit Ihrem WLAN verbunden ist, können Sie sie direkt öffnen: Geben Sie die IP-Adresse der Ladestation in einen Browser ein (Beispiel: 192.168.1.250) und melden Sie sich mit dem Administratorzugang der Ladestation an.
Textbeschreibung dieses Bildes

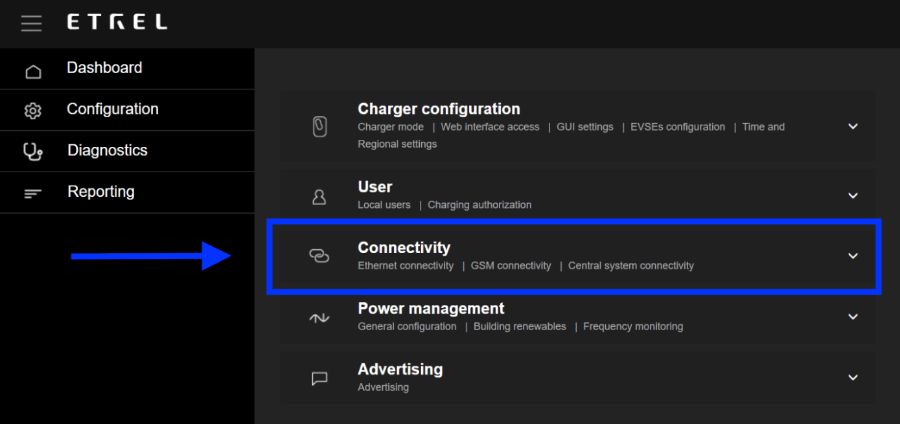

Screenshot der Weboberfläche der ETREL Ladestation, dunkles Design. Kopfzeile mit einem Menüsymbol und dem ETREL-Logo. Linkes Menü: Dashboard, Configuration, Diagnostics, Reporting. Im Hauptbereich eine Liste einklappbarer Abschnitte: Charger configuration (Charger mode | Web interface access | GUI settings | EVSEs configuration | Time and Regional settings); User (Local users | Charging authorization); Connectivity (Ethernet connectivity | GSM connectivity | Central system connectivity); Power management (General configuration | Building renewables | Frequency monitoring); Advertising (Advertising). Der Abschnitt Connectivity ist mit einem blauen Rechteck markiert, und ein blauer Pfeil vom linken Menübereich zeigt darauf.
Textbeschreibung dieses Bildes

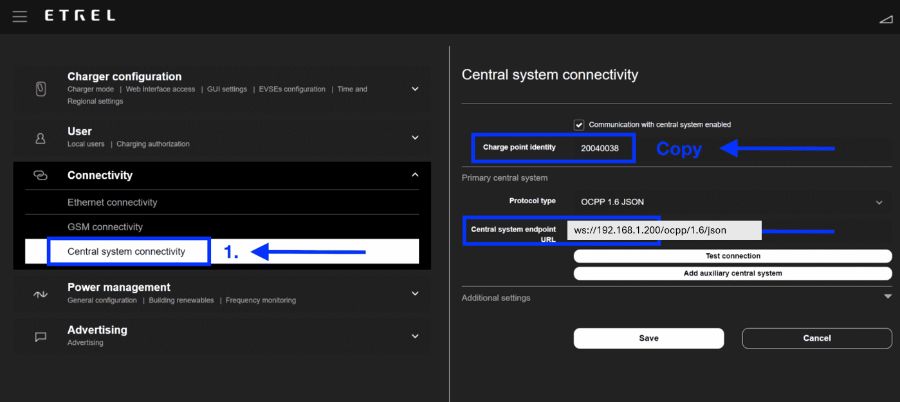

Screenshot der Weboberfläche der ETREL Ladestation, dunkles Design, Seite Central system connectivity. Links: Menübereiche Charger configuration, User, Connectivity (aufgeklappt, mit den Einträgen Ethernet connectivity, GSM connectivity und Central system connectivity), Power management, Advertising. Der Eintrag Central system connectivity ist mit einem blauen Rahmen, der blauen Beschriftung 1. und einem Pfeil markiert. Rechtes Feld: Titel Central system connectivity; angehaktes Kontrollkästchen Communication with central system enabled; Charge point identity: 20040038, in einem blauen Rahmen, mit dem blauen Text Copy und einem Pfeil auf das Feld; Primary central system; Protocol type: OCPP 1.6 JSON; Central system endpoint URL: ws://192.168.1.200/ocpp/1.6/json, in einem blauen Rahmen; Schaltflächen Test connection und Add auxiliary central system; eingeklappter Bereich Additional settings; Schaltflächen Save und Cancel.
4.2 INCH Core: Zugangspasswort in der App
Die INCH Core Ladestation erstellt einen eigenen Zugangspunkt. Zur Einrichtung muss die Frontabdeckung der Ladestation entfernt werden, danach wird der Zugangspunkt automatisch erstellt. Verbinden Sie die Ladestation wie in der Etrel Dokumentation beschrieben mit Ihrem WLAN (siehe die Etrel Support-Seite unter Punkt 1).
Die INCH Core App ist für Android (Google Play) und iOS (App Store) erhältlich.
Textbeschreibung dieses Bildes
App-Symbol der INCH Core App: weißes abgerundetes Quadrat mit einer schwarzen Umrisszeichnung eines Ovals in einem abgerundeten quadratischen Rahmen und einem grünen Pluszeichen unten rechts.
Textbeschreibung dieses Bildes

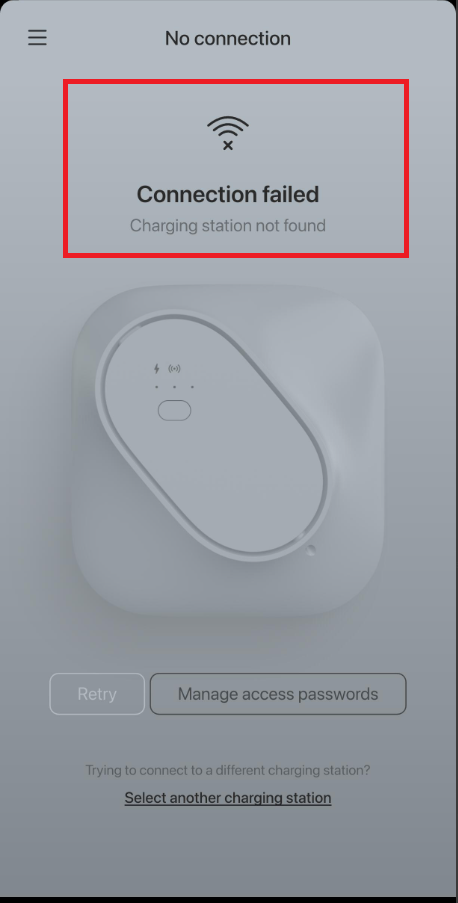

Screenshot eines Bildschirms der mobilen App (INCH Core App), ausgegraute Darstellung. Obere Leiste: links ein Menüsymbol (drei Linien), Titel No connection. Ein rotes Rechteck markiert den Meldungsblock: WLAN-Symbol mit einem Kreuz, fetter Text Connection failed, grauer Text Charging station not found. Darunter: ein verblasstes Bild einer quadratischen Ladestation mit abgerundeten Ecken, einer ovalen Frontplatte, einem Blitzsymbol, einem Funksymbol und einer kleinen Taste. Unterer Teil: zwei Schaltflächen, Retry (verblasst) und Manage access passwords; dann der Text Trying to connect to a different charging station? und ein unterstrichener Link Select another charging station.
Textbeschreibung dieses Bildes

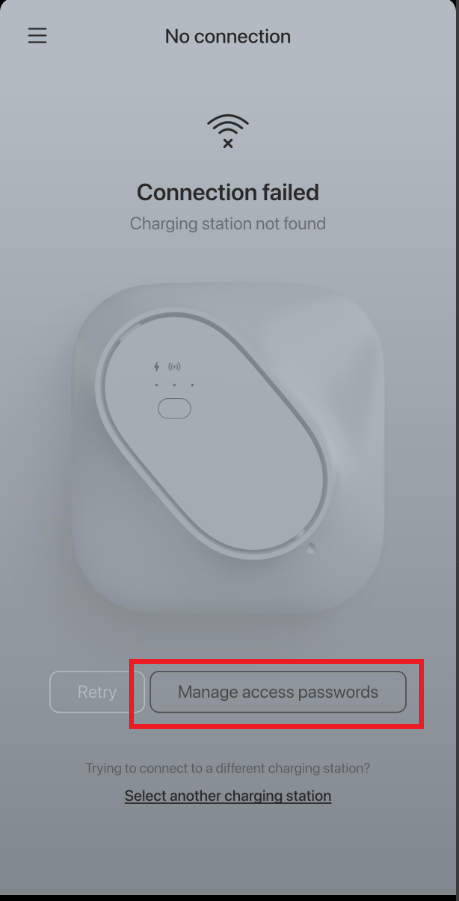

Screenshot eines Bildschirms der mobilen App (INCH Core App), ausgegraute Darstellung. Obere Leiste: links ein Menüsymbol (drei Linien), Titel No connection. Darunter: WLAN-Symbol mit einem Kreuz, fetter Text Connection failed, grauer Text Charging station not found. Darunter ein verblasstes Bild einer quadratischen Ladestation mit abgerundeten Ecken, einer ovalen Frontplatte, einem Blitzsymbol, einem Funksymbol und einer kleinen Taste. Unterer Teil: zwei Schaltflächen, Retry (verblasst) und Manage access passwords; die Schaltfläche Manage access passwords ist mit einem roten Rechteck markiert. Darunter: der Text Trying to connect to a different charging station? und ein unterstrichener Link Select another charging station.
Textbeschreibung dieses Bildes

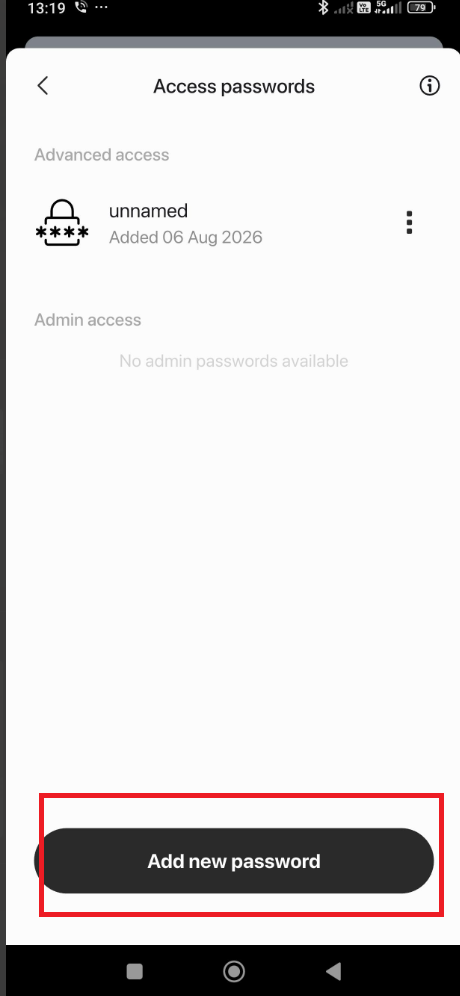

Screenshot eines Smartphone-Bildschirms mit der INCH Core App, Feld Access passwords. Statusleiste oben: Uhrzeit 13:19, Bluetooth-Symbol, Signalsymbole und Akku 79. Kopfzeile des Feldes: Zurück-Pfeil, Titel Access passwords, Info-Symbol. Abschnitt Advanced access: ein Eintrag mit einem Vorhängeschloss-Symbol und ****, Name unnamed, Text Added 06 Aug 2026 und ein Dreipunktmenü. Abschnitt Admin access: Text No admin passwords available. Unten eine dunkle abgerundete Schaltfläche Add new password, mit einem roten Rechteck markiert, und die Android-Navigationsleiste (Quadrat, Kreis, Zurück-Dreieck).
5 Bei der Reduxi Weboberfläche anmelden
Das Gerät wird im Configurator hinzugefügt, der Weboberfläche des Reduxi Controllers. Sie fügen es nicht in der Reduxi App selbst oder in der Reduxi Cloud hinzu. Sie können ihn auf zwei Arten öffnen:
Empfohlen
http://reduxi.local.Textbeschreibung dieses Bildes
Drei Smartphone-Screenshots der Reduxi App nebeneinander, dunkles Design, mit hellblauen Markierungen und Schrittnummern. Links: Dashboard mit einem Menüsymbol, das mit einem hellblauen Rahmen markiert und mit 2. beschriftet ist; reduxi-Logo; Glockensymbol; Registerkarten Real time data und Statistics; Preis 5.76 EUR und Temperatur 3.2 C; Energiefluss mit Netz 69.0 W, Solar 1.3 kW, Haus -1.25 kW, Waschmaschine 1.1 kW, Batterie -165.0 W mit 67 % und zwei inaktiven Kreisen mit 0.0 W; untere Tabs Dashboard, Diagnostics, Device control, Settings. Mitte: Seitenmenü mit reduxi-Logo, Number of locations: 2233, Suchsymbol, Überschrift Reduxi device management, Einträge Add Reduxi location und Reduxi devices (mit einem hellblauen Rahmen markiert und mit 3. beschriftet) und unten My profile und About app. Rechts: Geräteseite mit Back-Link, Bild eines schwarzen Reduxi Geräts, Status Connected, Karte Update available (New update is available for your Reduxi device., Schaltfläche Download and install update), Karte Connect to configurator mit einem roten Schlüsselsymbol und dem Text Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network., Schaltfläche Activate tunnel connection (mit einem hellblauen Rahmen markiert und mit 4. beschriftet) und Karte Unit details mit einem Feld Unit ID (abgeschnitten).
Textbeschreibung dieses Bildes
Zwei Smartphone-Screenshots nebeneinander, beide mit hellblauen Rahmen und Schrittnummern. Links (dunkelblauer Bildschirm der Reduxi App): Back-Link; Bild eines schwarzen Reduxi Geräts mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status Connected mit einem WLAN-Symbol; Karte Update available mit dem Text New update is available for your Reduxi device. und einer Schaltfläche Download and install update; Karte Connect to configurator (Schlüsselsymbol) mit dem Text Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network. und einer Schaltfläche Open configurator, hellblau umrahmt und mit 5. beschriftet; darunter eine Karte Unit details mit einem Feld Unit ID (unten abgeschnitten). Rechts (mit 6. beschriftet, hellblau umrahmt): Webseite mit oberer Leiste Tunnel connection (Zurück-Pfeil und Aktualisierungssymbol), linker Symbolleiste (Blitz, Gerätechip-Symbol ausgewählt, Blitzsymbol, Balkendiagramm, Zahnrad), Seitentitel Home mit einem grünen Link-Symbol, einer Meldung New patch available. Click here to apply. mit einem Schließen-X, Uhrzeit 09:12:56 und einem Energiefluss-Diagramm: Strommast-Symbol 0.000 kW, Solarsymbol 1.700 kW, in der Mitte das Haus 1.700 kW, Waschmaschinen-Symbol 0.900 kW, Batteriesymbol 67 % mit 0.000 kW und 0.800 kW, Auto-Symbol und Wärmepumpen-Symbol jeweils mit einem Strich. Unter dem Diagramm ein dunkles Etikett Energy manager.
reduxi.app) den Standort und wählen Sie dann Manage location → OEM devices → Activate tunnel connection, bestätigen Sie mit OK und warten Sie etwa 30 Sekunden. Klicken Sie anschließend auf Go to controller. Der Configurator öffnet sich ohne Passwort in einem neuen Tab.http://reduxi.local ein. Die IP-Adresse finden Sie in der Geräteliste des Routers oder in der App unter Reduxi devices.admin · Passwort admin (Werkseinstellung). Wurde es bei der Installation geändert, verwenden Sie das geänderte. Es ist nicht das Passwort Ihres Reduxi Kontos.Textbeschreibung dieses Bildes
Screenshot eines Browserfensters mit der Anmeldeseite des Reduxi Configurators. Die Adressleiste (mit einem hellblauen Rahmen markiert und darunter in einem zweiten hellblauen Rahmen vergrößert) zeigt die Warnung Not secure und die Adresse reduxi.local. Eine hellblaue Linie verbindet die Adressleiste mit dem vergrößerten Rahmen. Die Seite zeigt oben links das reduxi Configurator-Logo und eine hellgraue Strichzeichnung eines Hauses mit Solarmodulen auf dem Dach, einer Wallbox, einem Elektroauto und einer Ladesäule. In der Mitte ist ein Login-Dialog mit einem Sprach-Dropdown (English), einem Benutzernamenfeld mit Personensymbol, einem Passwortfeld mit Schloss- und Augensymbol und einer dunklen Schaltfläche Login. Die Platzhaltertexte der Felder sind sehr klein.
So sollte es aussehen:
Textbeschreibung dieses Bildes
Screenshot der Seite Home im Reduxi Configurator. Linkes Menü mit dem reduxi Configurator-Logo; Abschnitt Devices (aufgeklappt) mit den Einträgen Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 und P1 WiFi / Ultra, dann den Schaltflächen Add device und Add EEBUS device; darunter: Strategies (+), Utility Rate Plan, Settings (+). Obere Leiste: Titel Home, rechts ein grünes Link-Symbol und ein grünes Cloud-Symbol. Im Hauptbereich: Uhrzeit 14:53:27 und ein Energiefluss-Diagramm mit dem Haus in der Mitte mit 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW und 3.700 kW, EV charger (Strich) und HVAC (Strich). Kleiner Fußtext unten rechts.
admin-Login ist nicht Ihr Reduxi Konto. reduxi.local funktioniert nur im selben Netzwerk wie der Controller.6 Gerät zu Reduxi hinzufügen
Öffnen Sie zuerst den Configurator, siehe Punkt 5. Die OCPP-Verbindung funktioniert nur, wenn Ladestation und Reduxi dieselbe Identität und dieselbe Server-URL verwenden.
6.1 Grundeinstellungen
Textbeschreibung dieses Bildes
Screenshot der Seitenleiste des Reduxi Configurators. Kopfzeile: reduxi Configurator-Logo. Der Abschnitt Devices (mit einem Minussymbol) listet auf: Iskraemeco AM550 (Strommast-Symbol) und zwei Einträge mit Sonnensymbolen und ohne sichtbare Namen. Unten ist eine Schaltfläche Add device mit einem Pluszeichen, markiert mit einem cyanfarbenen Rechteck.
Textbeschreibung dieses Bildes
Screenshot des Assistenten zum Hinzufügen von Geräten im Reduxi Configurator, Schritt 1 Basic settings. Fortschrittsanzeige mit drei Schritten: 1 Basic settings (aktiv, schwarzer Kreis), 2 Communication channel (grau), 3 Advanced settings (grau). Überschrift Basic settings. Felder: Device type *: leeres Dropdown; Type *: leeres Dropdown (ausgegraut); Name *: leer. Schaltflächen: Back (mit Umrandung) und Next (schwarz).
6.2 Kommunikationseinstellungen
Der zweite Schritt richtet den Kommunikationskanal für OCPP ein. Geben Sie zuerst die Device identifier ein, also die Charge-Point-Identität, die Sie aus der Ladestation kopiert haben (Punkt 4.1). Die OCPP server URL wird vom Reduxi Controller erzeugt und im Kommunikationskanal angezeigt. Kopieren Sie sie in das Feld für den Backend-Server der Ladestation. Beispiel: ws://192.168.1.200/ocpp/1.6/json/
Textbeschreibung dieses Bildes
Screenshot des Assistenten zum Hinzufügen von Geräten im Reduxi Configurator, Schritt 2 Communication channel (Fortschrittsanzeige: 1 Basic settings und 2 Communication channel aktiv, 3 Advanced settings grau). Überschrift: Communication channel and device configuration. Felder: Device identifier *: my_station_ID1 (Textcursor im Feld); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32, mit dem Hinweis In effect when manual override is selected; Forward communication to backend OCPP server: leer; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (ausgegrautes schreibgeschütztes Feld mit einem Kopiersymbol). Schaltflächen: Back, Test communication (mit einem hellblauen Rechteck markiert) und Next (schwarz).
6.3 Kommunikation testen
Klicken Sie unten rechts im Kommunikationskanal auf Test communication. Der Test prüft die OCPP-Verbindung einmalig und speichert nichts. Ist das Ergebnis in Ordnung, klicken Sie auf Done. Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste eines Reduxi Configurator Formulars auf hellgrauem Hintergrund. Links: Schaltfläche Back. Rechts: Schaltfläche Test communication, mit einem hellblauen Rechteck markiert, und daneben eine schwarze Schaltfläche Done.
Textbeschreibung dieses Bildes
Screenshot des Formulars Communication channel and device configuration im Reduxi Configurator. Felder: Connection *: TCP/IP (Dropdown); IP *: 192.168.50.243, mit einer schwarzen Schaltfläche Scan for IP; Port *: 502, mit einer schwarzen Schaltfläche Test port; Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts, schwarz). Die Schaltfläche Done ist mit einem hellblauen Rechteck markiert.
Es gibt drei mögliche Ergebnisse:
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel "Test communication" und einer Schließen-Schaltfläche (x) oben rechts, über einem abgedunkelten Formular. Grüner Text: "Successful readout from device". Werte: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE. Schaltfläche unten rechts: Close.
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel "Test communication" und einer Schließen-Schaltfläche (x) oben rechts, über einem abgedunkelten Formular. Erstes Feld: "Unable to communicate with device." Zweites Feld: "Number of devices found on OCPP - JSON 1.6: 1" und "Device identifier: GaroCS-43A4DB2076B80". Schaltfläche unten rechts: Close. Hinter dem Dialog zeigt das abgedunkelte Formular oben die Beschriftung "Energy counter" und unten "Forward communication to backend OCPP server".
Textbeschreibung dieses Bildes
Screenshot eines Dialogs mit dem Titel "Test communication" und einer Schließen-Schaltfläche (x) oben rechts, über einer abgedunkelten Seite. Erstes Feld: "Unable to communicate with device." Zweites Feld: "Number of devices found on OCPP - JSON 1.6: 0". Schaltfläche unten rechts: Close.
7 Messwerte prüfen
7.1 Messwerte prüfen
Öffnen Sie Devices → Ihre Ladestation → Last measurements. Die Werte zeigen, ob die Ladestation richtig kommuniziert.
Textbeschreibung dieses Bildes
Screenshot einer Seite mit Messwerten einer Ladestation mit grauen Feldern. Feld Control type: Schaltflächen Auto (ausgewählt, hellblau), Manual, Off, Boost; Zeitstempel 02. 10. 2024 15:47:17. Feld Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint 6.00 A. Feld Power: Import - active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW. Feld Energy: Import active energy 5,104.5 kWh. Feld Other: Communication error OFF; Control type AUTO; Error OFF; State name CABLE_UNPLUGGED. Neben jedem Wert steht ein kleiner Zeitstempel (02. 10. 2024, 15:47:17 bzw. 15:47:16 bei Communication error).
7.2 Regelverhalten
Nachdem die Ladestation hinzugefügt wurde, kann sie an den Reduxi Strategien teilnehmen, die Sie im Assistenten angehakt haben, siehe Strategies for Reduxi controller. Sie können die Ladestation in der Reduxi Cloud Anwendung überwachen.
✓ Zusammenfassung
Vorbereitung (Punkte 1–3): Prüfen Sie die Herstellerinformationen und verbinden Sie die Ladestation mit Ihrem WLAN. Ladestation und Reduxi Controller müssen im selben Netzwerk sein.
Etrel Ladestation (Punkt 4): Öffnen Sie die Ladestation (INCH Pro im Browser, INCH Core in der App), fügen Sie die Reduxi Server-URL in das Feld für den Backend-Server ein und kopieren Sie die Charge-Point-Identität.
Zu Reduxi hinzufügen (Punkte 5–6): Öffnen Sie den Configurator, fügen Sie eine EV-Ladestation vom Typ OCPP 1.6 - JSON hinzu, tragen Sie die Charge-Point-Identität als Gerätekennung ein, führen Sie Test communication aus und klicken Sie auf Done.
In Betrieb nehmen (Punkt 7): Prüfen Sie die letzten Messwerte und wählen Sie die Strategien, an denen die Ladestation teilnehmen soll.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Kommunikation mit Gerät 1 nicht möglich | Die Gerätekennung in Reduxi ist nicht gesetzt oder weicht von der Charge-Point-Identität der Ladestation ab. Kopieren Sie die Identität erneut aus der Ladestation (Punkt 4.1) und tragen Sie sie im Kommunikationskanal ein (Punkt 6.2). |
| Es wird kein Gerät mit OCPP-1.6-Kommunikation gefunden | Die Ladestation erreicht den OCPP-Server des Controllers nicht. Prüfen Sie die Backend-Server-URL in der Ladestation (Punkt 4.1), ob die Ladestation im WLAN ist und ob Ladestation und Controller im selben Netzwerk sind. |
| Ich kann mich nicht bei der Ladestation anmelden | Admin-Benutzername und -Passwort sind versteckte Parameter, die bei der Installation bereitgestellt werden. Wenden Sie sich an support@reduxi.zendesk.com. |
| Die Ladestation verliert nach einem Neustart des Routers die Verbindung | Wahrscheinlich hat sich die IP-Adresse des Reduxi Controllers geändert, sodass die Server-URL in der Ladestation nicht mehr gültig ist. Verwenden Sie für den Controller eine feste IP-Adresse und aktualisieren Sie die URL. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi Kontos funktioniert dort nicht. |
reduxi.local lässt sich nicht laden |
Sie befinden sich nicht im selben Netzwerk. Verwenden Sie die IP-Adresse oder den Tunnel. |
| Kommunikationstest schlägt fehl, Gerät offline | Prüfen Sie Erreichbarkeit, IP, Port 1502 und Unit ID 71 sowie, ob Modbus am Wechselrichter aktiviert ist. |
