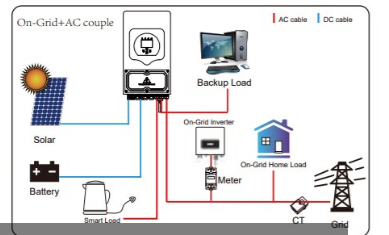

Scheme:

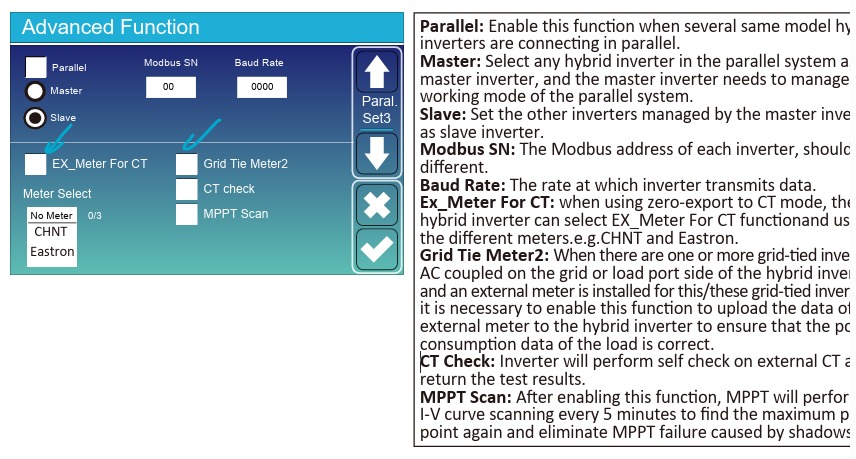

Under Advanced Settings:
Both have to be set to TRUE; choose your meter.

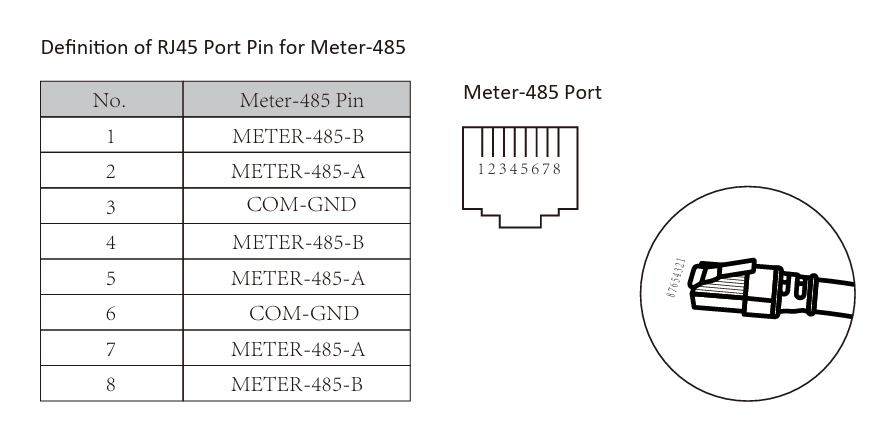

PIN definition:
- 1 and 2 --> EX_meter_for_CT
- 4 and 5 --> Grid_Tie_meter2
Modbus settings for Grid_Tie_meter2:
- Baudrate = 9600
- Slave = 2 !!!
Additional PV is connected to GEN port:

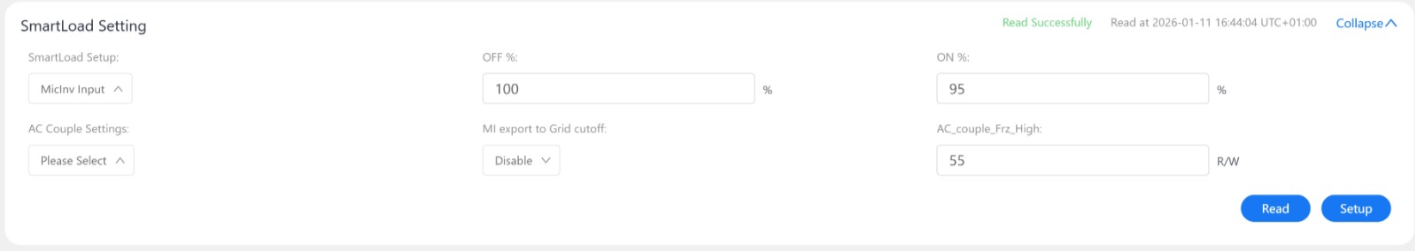

MI export to Grid must be Disabled!!!!:
Emulator
Emulator is used when addiditonal Grid Tie meter can't be connected to .Deye Hybrid, instead RS485 from Reduxi can be used for emulating data to Deye Hybrid.

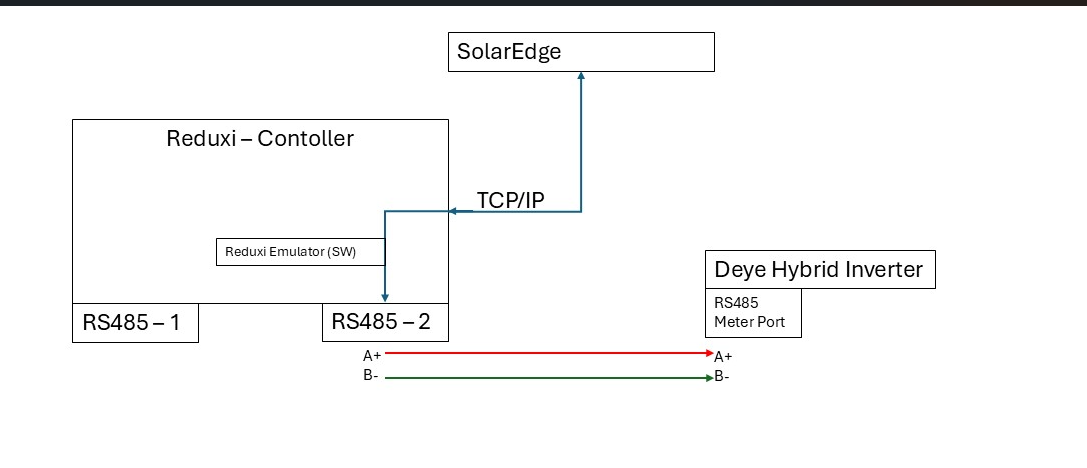

Wiring schematic:
