CONTROLADOR REDUXI

Manual del usuario

Versión V2.0 11.2024

www.reduxi.eu



1. INTRODUCCIÓN

Bienvenido al mundo de Reduxi, que le permite tomar el control de los costes energéticos y el uso eficiente de la electricidad para un desarrollo sostenible. Características principales:

• GESTIÓN DE PICOS DE POTENCIA,
• GESTIÓN DE LA PRODUCCIÓN DE CENTRALES SOLARES,
• OPTIMIZACIÓN DEL CONSUMO ELÉCTRICO.

Los costes energéticos de su hogar o industria sólo pueden reducirse mediante una medición precisa. Para ello, necesita la tecnología adecuada. Basado en algoritmos avanzados, el innovador sistema Reduxi mide y analiza el consumo eléctrico por usted. Gracias a sus avanzadas prestaciones, Reduxi reduce los costes de consumo y aumenta la eficiencia energética.

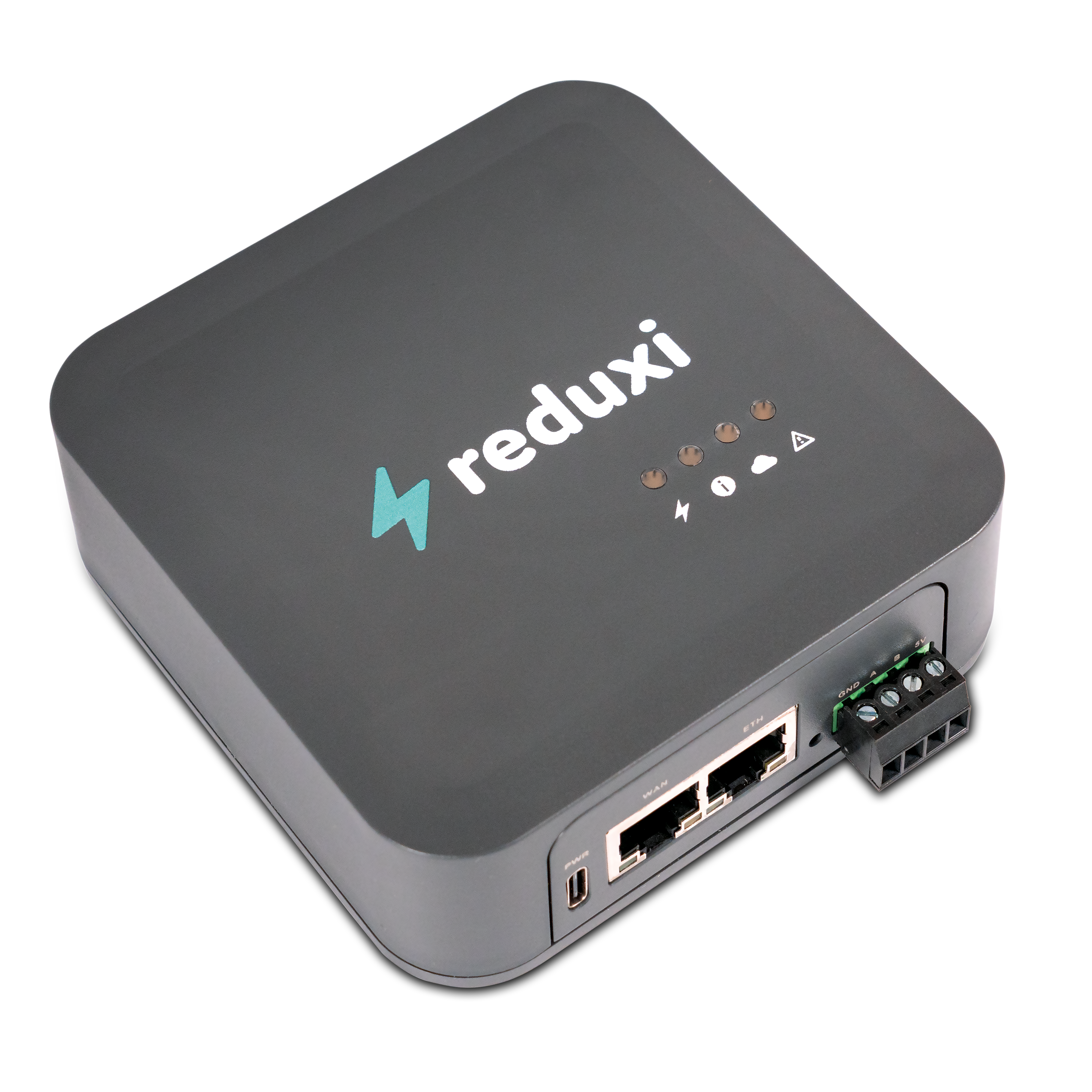

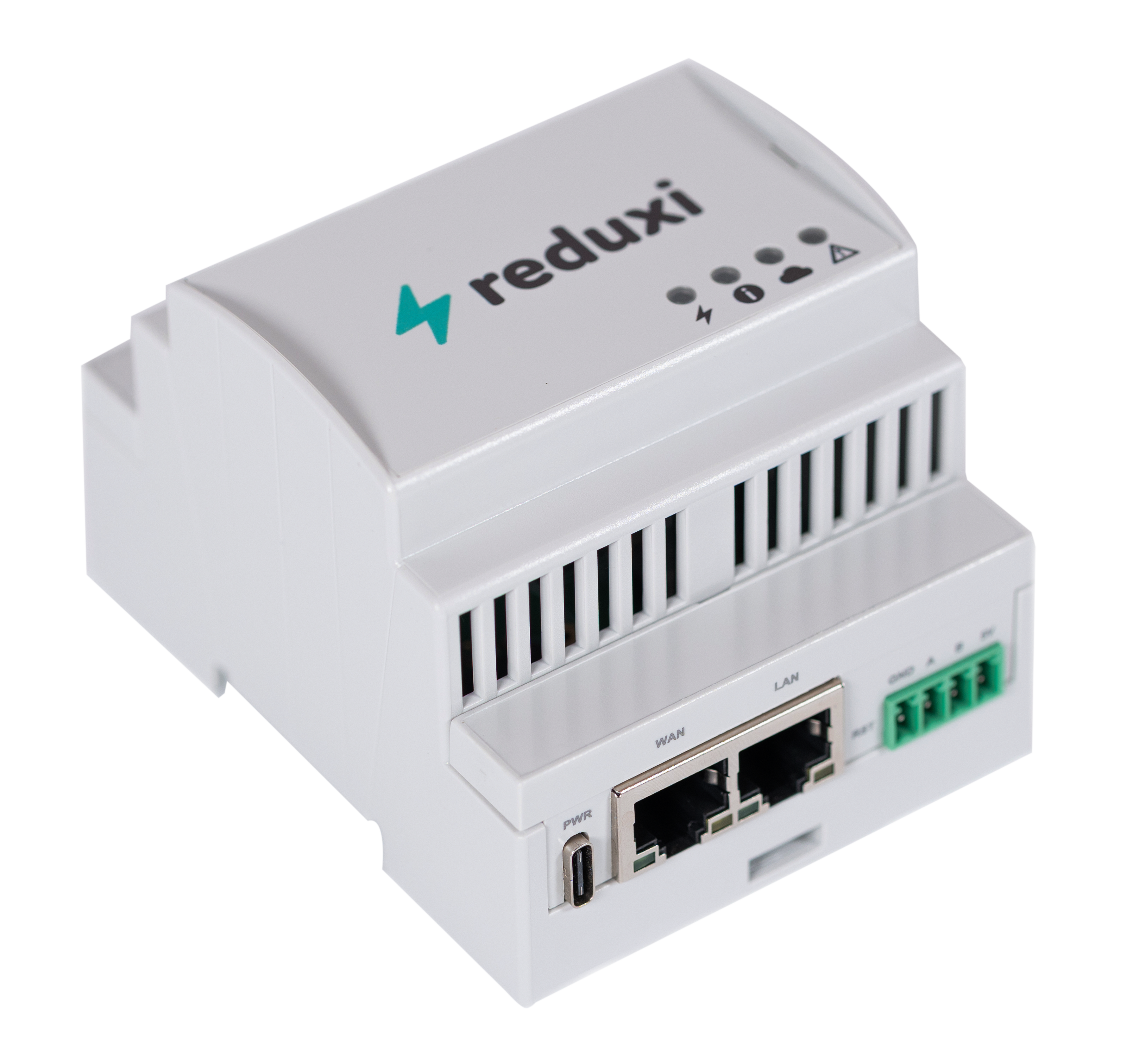

Controlador Reduxi

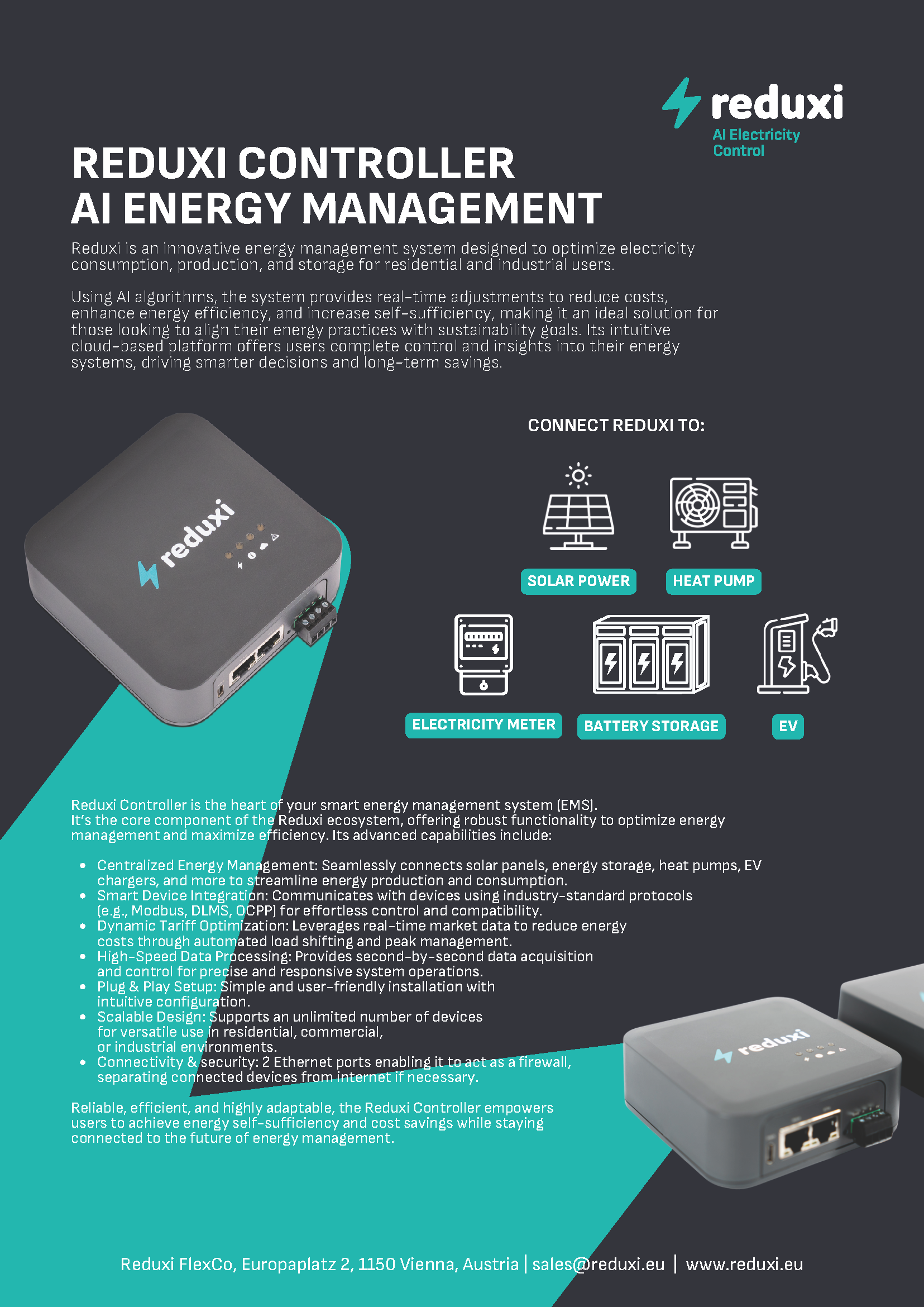

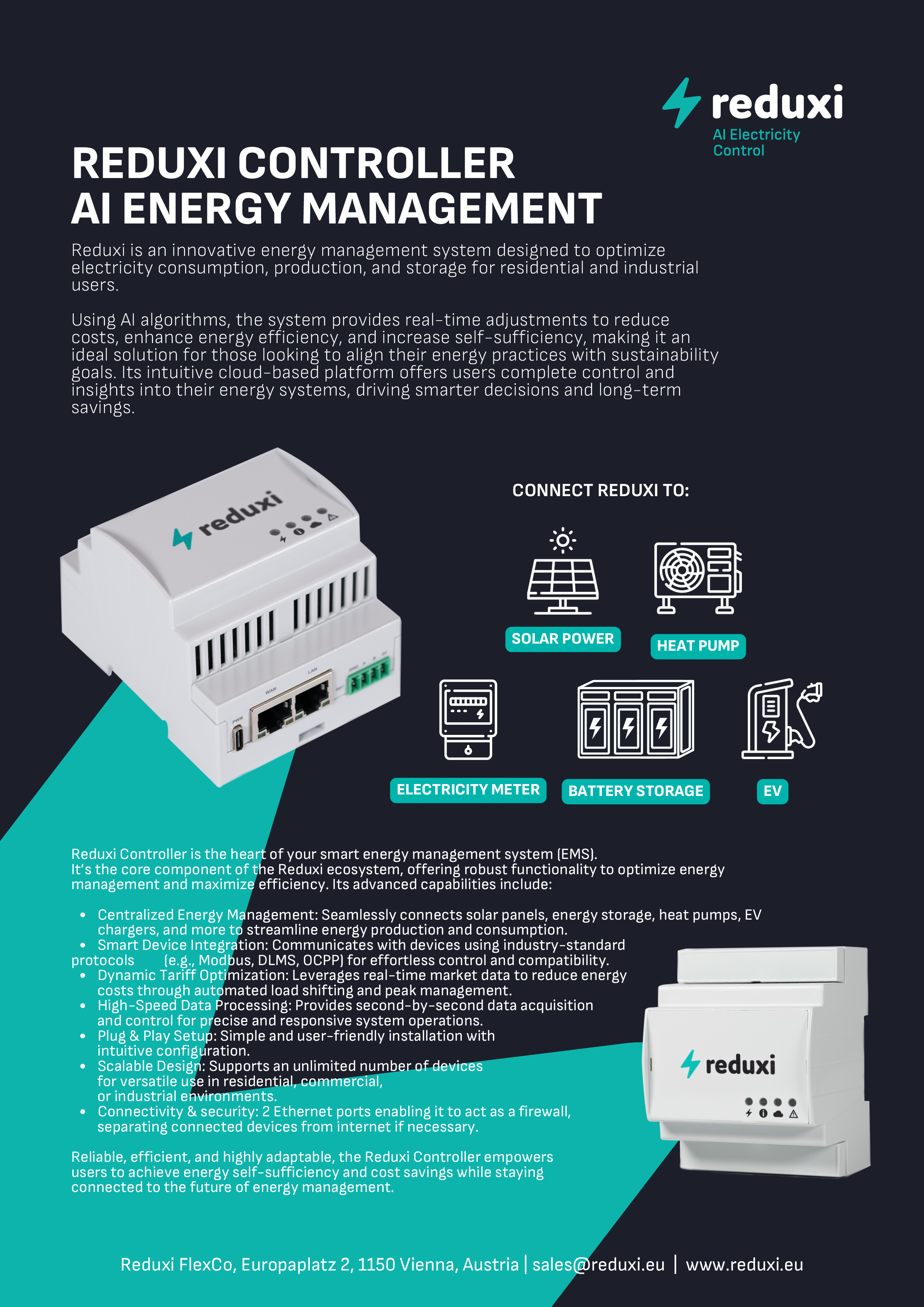

Reduxi Controller es el componente principal del sistema Reduxi. El controlador conecta centrales solares, sistemas de almacenamiento de energía, bombas de calor y cargadores eléctricos al Sistema Reduxi. Gestiona la producción y el consumo de electricidad, ajusta el uso de energía de la red y utiliza algoritmos avanzados para garantizar un uso rentable de la energía y la máxima autosuficiencia.

Reduxi Controller es el componente clave y obligatorio de todo sistema Reduxi.

Todos los controladores Reduxi vienen con el software Configurator incorporado, lo reconocerás de fondo y con una interfaz fácil de usar (ver Reduxi Configurator).



2. INFORMACIÓN SOBRE INSTALACIÓN Y CONEXIÓN

• Conecte el adaptador AC-DC a la toma DC del Reduxi y enchúfelo a la toma de corriente; El primer LED superior debe encenderse - Luz verde.



• Vaya a las redes WiFi utilizando su teléfono u ordenador, y conéctese a la red WiFi con nombre "Reduxi XYXY" donde XYXY presenta los 4 últimos dígitos del número de serie de Reduxi visible en la pegatina de la parte trasera de Reduxi.

• Abra su navegador y vaya a http://reduxi.local
  • Pasos para solucionar problemas:
    • Si utilizas un teléfono móvil y no puedes abrir http://reduxi.local, desconéctate de los datos móviles e intenta volver a conectarte.
• Configure una red por cable o inalámbrica, y conecte Reduxi a su red local (se recomienda establecer la dirección IP estática de Reduxi).
  • Configure una red cableada si utiliza un cable Ethernet para conectar Reduxi a su red local.
  • Configure una red inalámbrica si utiliza una red WiFi para conectar Reduxi a su red local.

• • Pasos para solucionar problemas:
    • En caso de que escriba mal la contraseña WiFi, tendrá que ejecutar el restablecimiento de fábrica del controlador (ver más abajo)
    • En Windows, el ordenador suele perder la conexión WiFi con el controlador Reduxi y vuelve a conectarse automáticamente a la red doméstica. Comprueba regularmente si sigues conectado a la red Reduxi y, si no es así, vuelve a conectarte.
• Una vez configurado todo, haz clic en Guardar para conectar el controlador Reduxi a tu red doméstica. Ahora conéctate con tu móvil u ordenador a la misma red local cableada o WiFi a la que te acabas de conectar con Reduxi.
• Abra su navegador y vaya a http://reduxi.local
  • Pasos para solucionar problemas:
    • Vuelva a comprobar si el controlador Reduxi está conectado a la misma red local que el ordenador/teléfono utilizado para acceder a él.
    • En caso de que no puedas abrir http://reduxi.local, puedes intentarlo abriendo la dirección IP que tienes configurada o que se te asignó automáticamente para Reduxi. La dirección IP se puede obtener siguiendo estos pasos ¿Cómo encontrar la dirección IP asignada automáticamente (protocolo DHCP) del controlador Reduxi?
• Accederás a la página de inicio de sesión del controlador Reduxi. Utilice el nombre de usuario predeterminado (admin) y la contraseña (admin) para iniciar sesión.
• Ya puedes empezar a añadir dispositivos (contadores de energía inteligentes, estaciones de carga, inversores solares, etc.) a Reduxi. Consulte el Configurador Reduxi. Si no encuentra el dispositivo, escríbanos una solicitud a través de Enviar solicitud con una descripción detallada del dispositivo. Nos pondremos en contacto contigo y te ayudaremos con el soporte del nuevo dispositivo
• Añada estrategias para definir cómo deben trabajar juntos los dispositivos para ahorrar costes, equilibrar el consumo de energía, etc. Consulte Estrategias para el controlador Reduxi.
• Listo, has conectado y configurado correctamente la solución Reduxi. Ahora puede conectarse a Internet para disfrutar de la mejor experiencia de usuario, controlar la gestión energética de su hogar, acceder a datos analíticos, etc. Todo desde web o app móvil, solo tienes que crear una cuenta en Reduxi Cloud Reduxi Cloud

Nube Reduxi

Reduxi Cloud es una aplicación web y móvil en línea. Proporciona supervisión en tiempo real sin esfuerzo, datos analíticos y control de su solución local Reduxi. Reduxi Cloud lleva la experiencia del usuario al más alto nivel.

Para acceder a las ventajas de Reduxi en la nube, cree una cuenta en https://app.reduxi.eu.

• Tras crear una nueva cuenta y establecer una contraseña, se te pedirá que añadas un nuevo controlador Reduxi. Definirás un nombre, y luego registrarás tu Reduxi Controller utilizando el código QR en la parte posterior de Reduxi o escribiendo el número de serie Reduxi que se puede encontrar a la izquierda de los códigos QR.
• Con esto, habrás vinculado tu Reduxi Controller a la aplicación Reduxi Could.
• Ya está totalmente preparado para gestionar su consumo de energía y empezar a ahorrar costes.



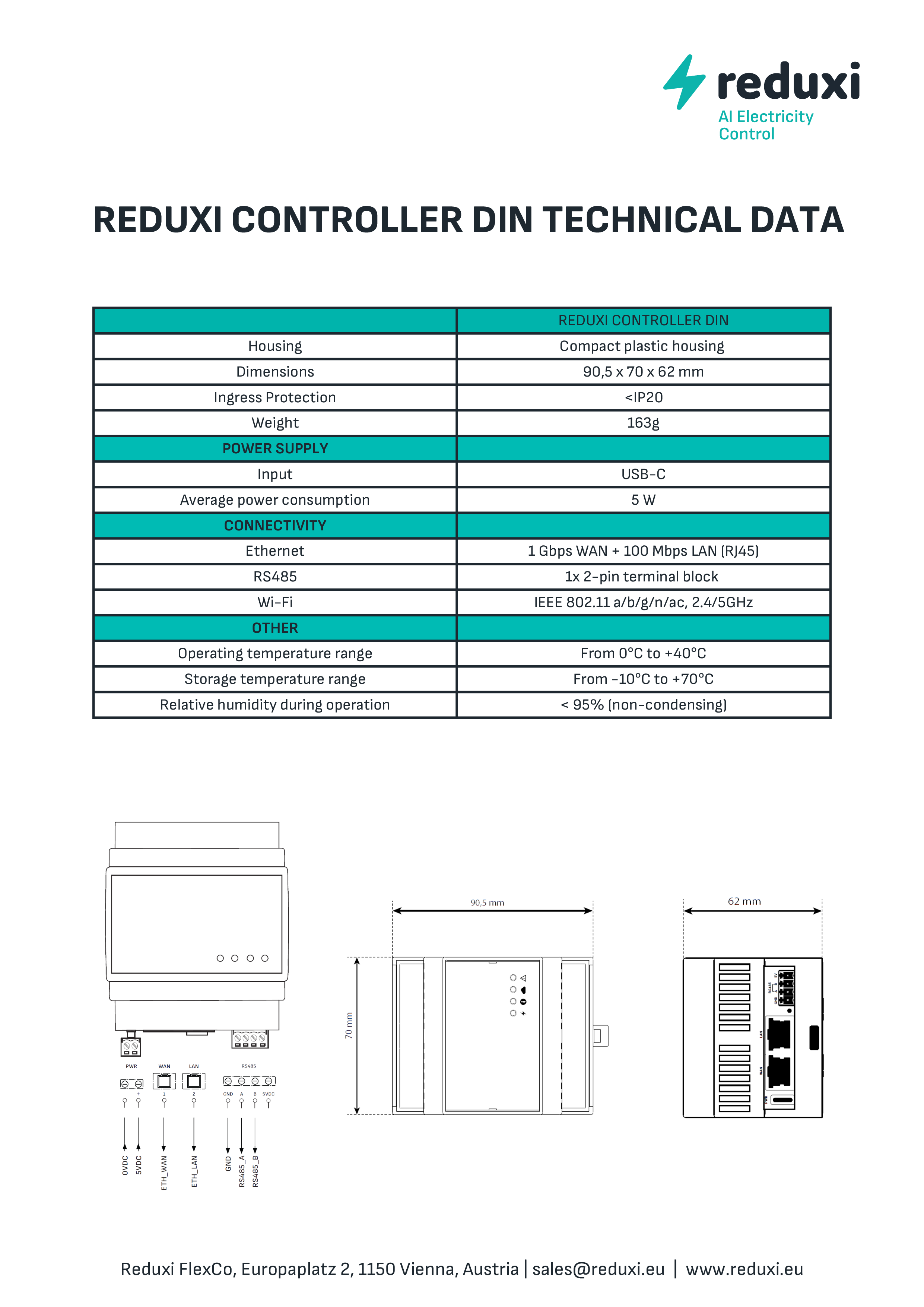

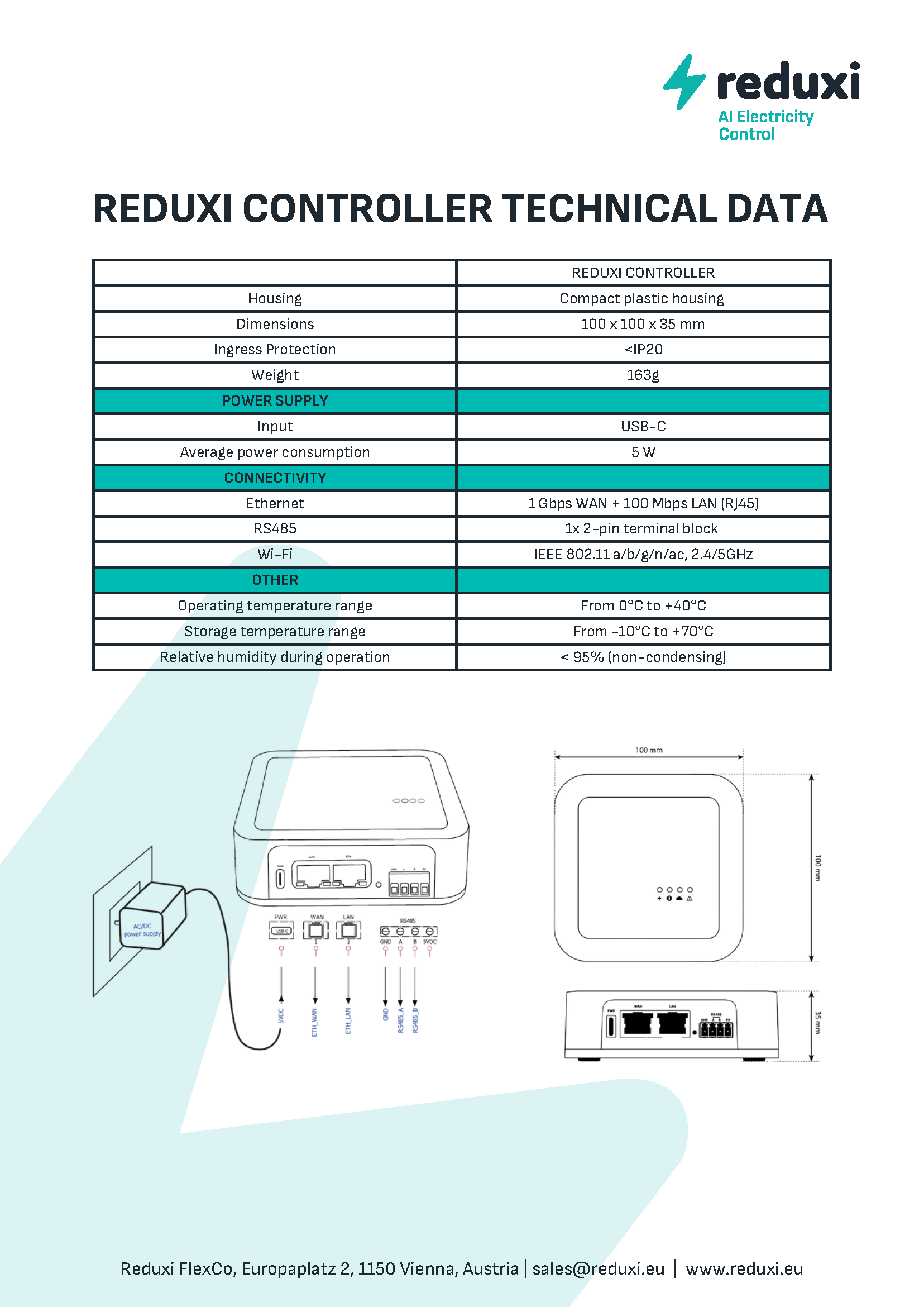

3. ESPECIFICACIONES

3.1. Dimensiones

• Carcasa de sobremesa con opción de fijación a carril DIN IEC/EN 60715 TH35.
• Dimensiones: 150 x 100 x 30 mm.
• Protección de entrada: <IP20.
• Peso: 230 g.



3.2. Datos técnicos

FUENTE DE ALIMENTACIÓN
Tensión de alimentación - DC Jack	12 - 24 V CC
Consumo medio a 12 V CC	250 mA
Tensión de alimentación - PoE	48 V
Tipo PoE	IEEE 802.3 en Tipo 1



PINS
Alimentación	Toma de CC de 2 clavijas
Ethernet	RJ45 10/100 Mbps (semidúplex / dúplex completo)
RS485	2 bornes de 2 polos



CONECTIVIDAD
Ethernet	10/100 Mbps
Wi-Fi	IEEE 802.11 a/b/g/n/ac, 2,4/5GHz
RS485	2x 921600 BAUD semidúplex



OTROS
Temperatura de funcionamiento	De 0°C a +40°C
Temperatura de almacenamiento	De -10°C a +70°C
Humedad relativa durante el funcionamiento	< 95% (sin condensación)
Protección contra la penetración	< IP20



3.3. Patillas de conexión

3.3.1. Botón de reinicio

Con el siguiente procedimiento puede restablecer Reduxi a los valores predeterminados de fábrica.

• Desconecte Reduxi de la corriente.
• Pulse el botón de reinicio con una aguja y manténgalo pulsado (no lo suelte).
• Conecta Reduxi a la corriente.
• Continúe pulsando el botón de reinicio con la aguja durante 30-60 segundos hasta que las luces LED empiecen a parpadear.
• Suelte el botón de reinicio después de que las luces LED empiecen a parpadear.
• Espera de 3 a 5 minutos a que Reduxi restablezca todo a los valores de fábrica.



3.3.2. Alimentación

Figura 1: Disposición de las clavijas de la fuente de alimentación (marcadas como número 1)

El dispositivo se alimentará mediante una fuente de alimentación o una fuente de alimentación que cumpla la norma PS2 según la norma IEC 62368-1.



3.3.3. Ethernet - RJ45

Figura 2: Pinout Ethernet (marcado con el número 2)



PIN no.	Función	Velocidad de datos: 10/100 Mbps.  Categoría: CAT5.  La luz verde indica conexión.  La luz naranja indica tráfico .  Cruce automático.
1	TX+
2	TX-
3	RX+
4	PoE
5	PoE
6	RX-
7	PoE
8	PoE



3.3.4. Interfaces de comunicación RS485

Figura 3: Pinout de las interfaces de comunicación (marcadas con el número 3).



Puntos en común  A + (puerto 1)  B - (puerto 1)

4. A + (puerto 2) 5. B - (puerto 2) 6. Salida auxiliar de +5 V CC

• Velocidad de datos: 921600 BAUD.
• Semidúplex.
• Nivel de tensión: 0 V - 5 V.

También hay disponibles adaptadores adicionales para comunicaciones de terceros. Póngase en contacto con nosotros para obtener una lista de los complementos disponibles y sus precios.



3.3.5. Indicadores luminosos LED

Primero por arriba LED - Luz verde: La fuente de alimentación está activa.  Segundo LED desde arriba - Luz verde: Sistema en funcionamiento; Luz roja: Error.  Tercer LED desde arriba - Luz verde: Conexión de red (apagado: sin conexión, verde: conexión correcta, verde intermitente: error en la conexión). Cuarto desde arriba LED - Luz roja: parpadea en rojo - error en alguno de los dispositivos añadidos.





4. INSTRUCCIONES GENERALES DE USO

• Al utilizar este dispositivo, acepta la Política de privacidad y las Condiciones de uso.
• Lea y conserve estas instrucciones para futuras consultas. Respete todas las advertencias y directrices.
• Colocación: Asegúrese de colocar el producto sobre una superficie estable y que no vibre.
• Desembalaje: Retire todos los materiales de embalaje antes de conectar el producto a la red eléctrica.
• Ventilación: Mantenga las ranuras de ventilación sin obstrucciones; no coloque objetos sobre el producto.
• Humedad y líquidos: Proteja el producto de la exposición a líquidos, lluvia o humedad.
• Limpieza: Desenchufe siempre el producto antes de limpiarlo. Utilice sólo un paño suave y seco; evite los limpiadores líquidos o en aerosol.
• Aberturas: No introduzca objetos en ninguna abertura.
• Reparaciones y modificaciones: No intente abrir o reparar el producto usted mismo, ya que anulará la garantía. Las reparaciones sólo deben ser realizadas por técnicos cualificados.
• Traslado: Desconecte el producto de la red eléctrica antes de trasladarlo.
• Etiquetas: Mantenga intactas todas las etiquetas originales y no las retire del producto.
• Fuentes de calor: Evite instalar el producto cerca de fuentes de calor como radiadores, calefactores u otros aparatos que generen calor.
• Cable de alimentación: Instale el cable de alimentación de forma segura y asegúrese de que no suponga un peligro de tropiezo ni esté expuesto a posibles daños por objetos que puedan pellizcarlo o retorcerlo.
• Accesorios: Utilice únicamente accesorios o equipos adicionales recomendados por el fabricante.
• Desenchufar: Desconecte el producto de la fuente de alimentación durante las tormentas eléctricas o si no se va a utilizar durante un periodo prolongado.
• Requisitos de voltaje: Conecte el producto únicamente a una toma de corriente que cumpla los requisitos de voltaje especificados en estas instrucciones.
• Acceso a la alimentación: Asegúrese de que la entrada de alimentación del dispositivo sea siempre accesible y funcional.
• Carga eléctrica: No sobrecargue los enchufes eléctricos, alargadores o paneles de disyuntores.

5. DECLARACIÓN DE CONFORMIDAD

Amibit declara por la presente que el producto REDUXI Controller, versión 1.2 cumple con la Directiva 2014/53/UE. El texto completo de la declaración de conformidad está disponible en la siguiente dirección de Internet: enlace.

6. UE - ELIMINACIÓN Y RECICLADO

El símbolo indica que el producto debe eliminarse de acuerdo con las leyes y normativas locales. Lleve el dispositivo desechado al centro de recogida de residuos adecuado. Al eliminar adecuadamente los residuos de aparatos, ayudas a preservar los recursos naturales y garantizas un desarrollo medioambiental sostenible.



Productor

Nombre: AMIBIT d.o.o.

Dirección: Šaleška 2 a, 3320 Velenje

Número de identificación: 6930808000

CIF: SI51315831

Correo electrónico: info@reduxi.eu

Tel: +386 (0)3 777 01 40



Documento

Propósito: Reduxi Controler - Manual del usuario

Versión: V2.0 11.2024



Copyright

2022 AMIBIT d.o.o.

Todos los derechos reservados. Ninguna parte de este documento puede ser reproducida, almacenada en un sistema de almacenamiento y recuperación o en cualquier otra forma, electrónica, electrostática, cinta magnética, fotocopia o cualquier otra sin el permiso previo por escrito de AMIBIT d.o.o.
