REDUXI GATEWAY
Manual del usuario
Versión V2.0 11.2024
1. Introducción
La Pasarela Reduxi es una unidad de ampliación del sistema Reduxi que permite la conversión de señales serie RS485 al protocolo de Internet TCP/IP. Está destinado a ser utilizado en los casos en que el número de entradas serie (2x RS485) en el Controlador Reduxi es insuficiente para las necesidades del usuario en cuanto a la conexión de dispositivos a los puertos RS485. También sirve como dispositivo auxiliar en situaciones en las que la distancia entre el dispositivo y el Controlador Reduxi es demasiado grande para una conexión directa por cable a los puertos RS485.
La Pasarela Reduxi también se utiliza en casos en los que se necesitan dos salidas de relé para la regulación del dispositivo, como la gestión de una bomba de calor mediante la funcionalidad SmartGrid Ready (SG Ready).
Además, la Pasarela Reduxi puede servir como dispositivo de medición para controlar las corrientes eléctricas. En este caso, las pinzas amperimétricas se conectan a las entradas de corriente de la pasarela Reduxi, lo que permite la adquisición de datos de potencia. Los datos de tensión se obtienen directamente del controlador Reduxi.
2. Información sobre la conexión de la instalación
- Conecte el adaptador AC-DC a la puerta de enlace Reduxi y, a continuación, enchufe el adaptador a la toma de corriente. La primera luz LED de la parte superior debe empezar a brillar en verde.
- Ve a la configuración de red de tus redes WiFi en tu dispositivo móvil u ordenador y conéctate al punto de acceso del dispositivo Gateway.
- Si no aparece automáticamente una ventana emergente, abra un navegador y vaya a http://puerta de enlace.local.
- Utilice el nombre de usuario "admin" y la contraseña "admin" para conectarse.
- Configure la red por cable o inalámbrica y conecte el Reduxi a su red local (se recomienda configurar una dirección IP estática).
- Haga clic en "guardar" y ahora conecte su teléfono móvil u ordenador a la misma red local por cable o inalámbrica a la que conectó previamente la Pasarela Reduxi.
- El controlador Reduxi ya debe estar conectado a la red local de Internet (Reduxi Controller).
- Siga los siguientes apartados relativos a la conexión de las salidas de relé y la instalación de los sensores de corriente.
- Para la configuración/instalación de software adicional, visite el sitio web con la documentación más reciente: https://soporte.reduxi.eu.
Para la configuración/instalación del software, consulte el manual en línea de Reduxi Local support.reduxi.eu.
3. Especificaciones

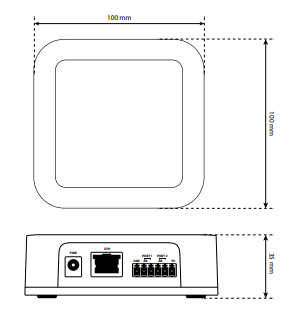

3.1. Dimensión
- Carcasa de sobremesa con opción de montaje en carril DIN IEC/EN 60715 TH35.
- Dimensiones: 100 x 100 x 35 mm.
- Protección de entrada: <IP20.
- Peso: 230 g.
3.2. Datos técnicos
| FUENTE DE ALIMENTACIÓN | |
| Tensión de alimentación - DC Jack | 12 - 24 V CC |
| Corriente máxima a 12 V CC | 200 mA |
| PINS | |
| Alimentación | Toma de CC de 2 clavijas |
| Ethernet | RJ45 10/100 Mbps (semidúplex / dúplex completo) |
| RS485 |
2 bornes de 2 polos |
| Corriente de entrada del sensor |
3x 3,5mm (CT1, CT2, CT3) 0-1V |
| Salidas de relé |
2x DO(NO/COM/NC) - máx. 5A |
| CONECTIVIDAD | |
| Ethernet | 10/100 Mbps |
| Wi-Fi | IEEE 802.11 a/b/g/n/ac, 2,4/5GHz |
| RS485 | 2x 921600 BAUD semidúplex |
| OTROS | |
| Temperatura de funcionamiento | De 0°C a +40°C |
| Temperatura de almacenamiento | De -10°C a +70°C |
| Humedad relativa durante el funcionamiento | < 95% (sin condensación) |
| Protección contra la penetración | < IP20 |
3.3. Patillas de conexión

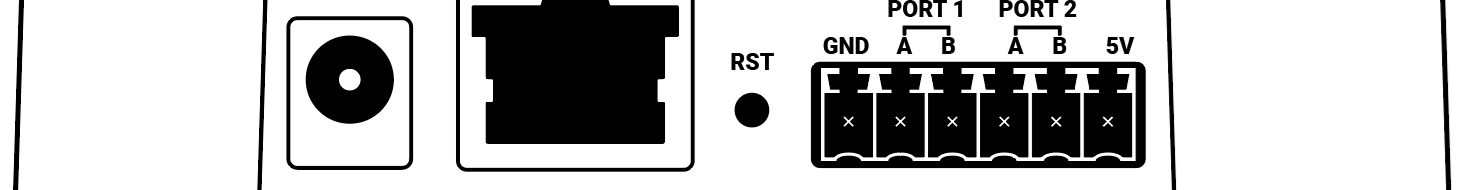

3.3.1. Botón de reinicio
Con el siguiente procedimiento, puede restablecer la puerta de enlace Reduxi a los valores predeterminados de fábrica:
- Presiona la aguja y no la sueltes (sigue presionando).
- Continúe pulsando la aguja de reset durante más de 7 segundos hasta que se enciendan todas las luces LED.
-
Cuando se enciendan las luces LED, suelte el botón.
- Espere 30 segundos para que Reduxi Gateway restablezca todo a los valores de fábrica.
3.3.2. Alimentación
|
Figura 1: Disposición de las clavijas de la fuente de alimentación (marcadas como |
El dispositivo se suministrará con una fuente de alimentación limitada |
3.3.3. Ethernet - RJ45 y RS485

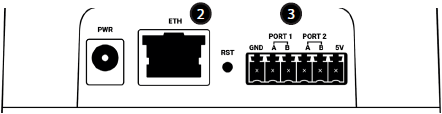

Figura 2: Puerto Ethernet (marcado con el número 2) y puertos de comunicación RS485 (marcados con el número 3).
Puerto Ethernet (marcado con el número 2):
| PIN no. | Función |
|
| 1 | TX+ | |
| 2 | TX- | |
| 3 | RX+ | |
| 6 | RX- |
Puertos de comunicación RS485 (marcados con el número 3):
- GND
- A + (puerto 1)
- B - (puerto 1)
- A + (puerto 2)
- B - (puerto 2)
- Salida de +5 V CC
- Velocidad de transferencia de datos: 921600 BAUD.
- Semidúplex.
- Nivel de tensión: 0 V - 5 V.
También hay disponibles módulos de comunicación adicionales para dispositivos externos. Póngase en contacto con nosotros para obtener la lista actual de módulos y precios.
3.3.4. Interfaces de comunicación

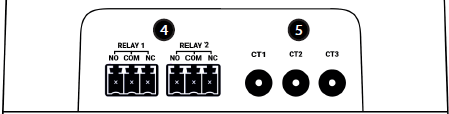

Salida de relé (marcada con el número 4):
- máx. 5A CA/CC
Entradas del sensor de corriente (marcadas con el número 5):
- 3x3,5mm(I1, I2, I3) - 0-1V
3.3.5. Indicadores luminosos LED
|
Primera luz LED:
Segunda luz LED:
Tercera luz LED:
Cuarta luz LED:
|
4. Instrucciones generales de uso
- Al utilizar este dispositivo usted acepta Política de privacidad y Términos y condiciones
- Lea y conserve estas instrucciones para futuras consultas. Respete todas las advertencias y directrices.
- Colocación: Asegúrese de colocar el producto sobre una superficie estable y que no vibre.
- Desembalaje: Retire todos los materiales de embalaje antes de conectar el producto a la red eléctrica.
- Ventilación: Mantenga las ranuras de ventilación sin obstrucciones; no coloque objetos sobre el producto.
- Humedad y líquidos: Proteja el producto de la exposición a líquidos, lluvia o humedad.
- Limpieza: Desenchufe siempre el producto antes de limpiarlo. Utilice sólo un paño suave y seco; evite los limpiadores líquidos o en aerosol.
- Aberturas: No introduzca objetos en ninguna abertura.
- Reparaciones y modificaciones: No intente abrir o reparar el producto usted mismo, ya que anulará la garantía. Las reparaciones sólo deben ser realizadas por técnicos cualificados.
- Traslado: Desconecte el producto de la red eléctrica antes de trasladarlo.
- Etiquetas: Mantenga intactas todas las etiquetas originales y no las retire del producto.
- Fuentes de calor: Evite instalar el producto cerca de fuentes de calor como radiadores, calefactores u otros aparatos que generen calor.
- Cable de alimentación: Instale el cable de alimentación de forma segura y asegúrese de que no suponga un peligro de tropiezo ni esté expuesto a posibles daños por objetos que puedan pellizcarlo o retorcerlo.
- Accesorios: Utilice únicamente accesorios o equipos adicionales recomendados por el fabricante.
- Desenchufar: Desconecte el producto de la fuente de alimentación durante las tormentas eléctricas o si no se va a utilizar durante un periodo prolongado.
- Requisitos de voltaje: Conecte el producto únicamente a una toma de corriente que cumpla los requisitos de voltaje especificados en estas instrucciones.
- Acceso a la alimentación: Asegúrese de que la entrada de alimentación del dispositivo sea siempre accesible y funcional.
- Carga eléctrica: No sobrecargue los enchufes eléctricos, alargadores o paneles de disyuntores.
Productor
Nombre: AMIBIT d.o.o.
Dirección: Šaleška 2 a, 3320 Velenje
Número de identificación: 6930808000
CIF: SI51315831
Correo electrónico: info@reduxi.eu
Tel: +386 (0)3 777 01 40
Documento
Finalidad: Pasarela Reduxi - Manual del usuario
Versión: V1.1 11.2022
Copyright
2022 AMIBIT d.o.o.
Todos los derechos reservados. Ninguna parte de este documento puede ser reproducida, almacenada en un sistema de almacenamiento y recuperación o en cualquier otra forma, electrónica, electrostática, cinta magnética, fotocopia o cualquier otra sin el permiso previo por escrito de AMIBIT d.o.o.
