1. Conexión física
Conecte RS485 al módulo CM-v-3. La identificación del módulo difiere según el complemento opcional que admite el medidor de energía (RS485, CS, GSM-GPRS, UMTS(3G), MODBUS TCP/IP Current loop, ETHERNET).

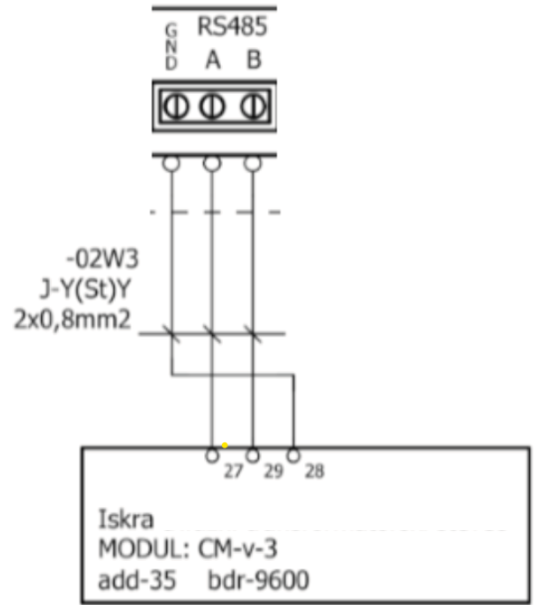

#1 Primera opción: conectar los PINS en la tarjeta opcional
Por favor, conecte los PINS de la tarjeta opcional - configuración del medidor de energía Iskraemeco - Canal 3
27: A
29: B
28: GND
#2 Segunda opción - conectar los PINS directamente al medidor de energía - configuración del medidor de energía Iskraemeco - Canal 1
Nos informó Elektro Ljubljana que este puerto está siempre activo y no requiere configuración adicional.
Conecte Iskraemecto MT880 a RS485
Reduxi -> Iskra MT880
PIN A -> PIN 27
PIN B -> PIN 29
PIN GND -> PIN 28
2. Obtenga el número de serie del medidor de energía
El número de serie se puede leer en el medidor de energía. Por favor, eche un vistazo a la imagen a continuación. El cuadrado rojo muestra los últimos cuatro dígitos del número de serie. Otra parte de la serie está oculta por razones de seguridad. En su caso, por favor lea el número de serie completo del medidor de energía.
3. Obtenga la dirección del dispositivo físico
La dirección son los dos últimos números del medidor de energía del número de serie.
Por ejemplo, arriba, el número de serie es 59.
Si esta dirección no funciona, debemos agregar 16 al número de serie. Por ejemplo: 59 + 16 = 75
Explicación del proceso y otro ejemplo:
4. Agregue el dispositivo al Configurador Reduxi
Primero, puede iniciar sesión en Reduxi Configurator usandoReduxi Configurator a través del navegador.
1. Haga clic en Agregar dispositivo

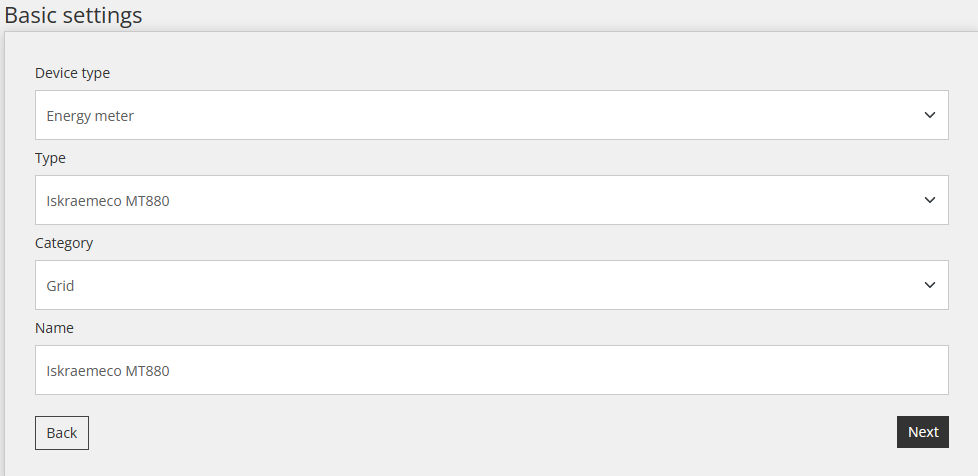

2. Ingresar a la configuración básica
3. Seleccionar canal de comunicación
4. Ingresar a la configuración del dispositivo
Número de serie = léalo desde el medidor de energía Iskraemeco
Dirección física del dispositivo: consulte más arriba
ID de dispositivo lógico = 1 (predeterminado)
Dirección del cliente = 1 (predeterminado)
Contraseña = solicite la contraseña a su proveedor de servicios públicos
Relación del TC externo = relación de las corrientes: si tiene 250 A/5 A, el resultado es 50
Relación VT externa = relación de alto voltaje. Sólo en caso de que el contador esté en media tensión en lugar de 230V
5. Ingresa y elige Configuración avanzada
