1. ¿Cómo configurar la interfaz M-Bus en el medidor Landis+Gyr E350?

Para configurar el medidor de energía, siga el artículo Cómo configurar Landis+Gyr E350 ali E450 en la herramienta MAP120.

2. Conexión física

Conecte M-BUS del medidor de energía directamente al Reduxi Landis Converter RS485-M-BUS. Los primeros cuatro pines del medidor de energía están disponibles para M-BUS. La imagen a continuación muestra que puedes usar los dos primeros pines del lado izquierdo o el tercer y cuarto pines del lado izquierdo.

Desde el lado RS485 del convertidor Reduxi Landis, conéctese al controlador Reduxi o al gateway Reduxi y elija el puerto uno o el puerto dos:

A->A

B->B

GND->GND

En la interfaz, ha aparecido una luz verde y un color amarillo parpadeante. Si el color amarillo no parpadea, el medidor de energía no está configurado desde electrodistribución y no envía los datos.

3. Obtenga el número de serie del medidor de energía

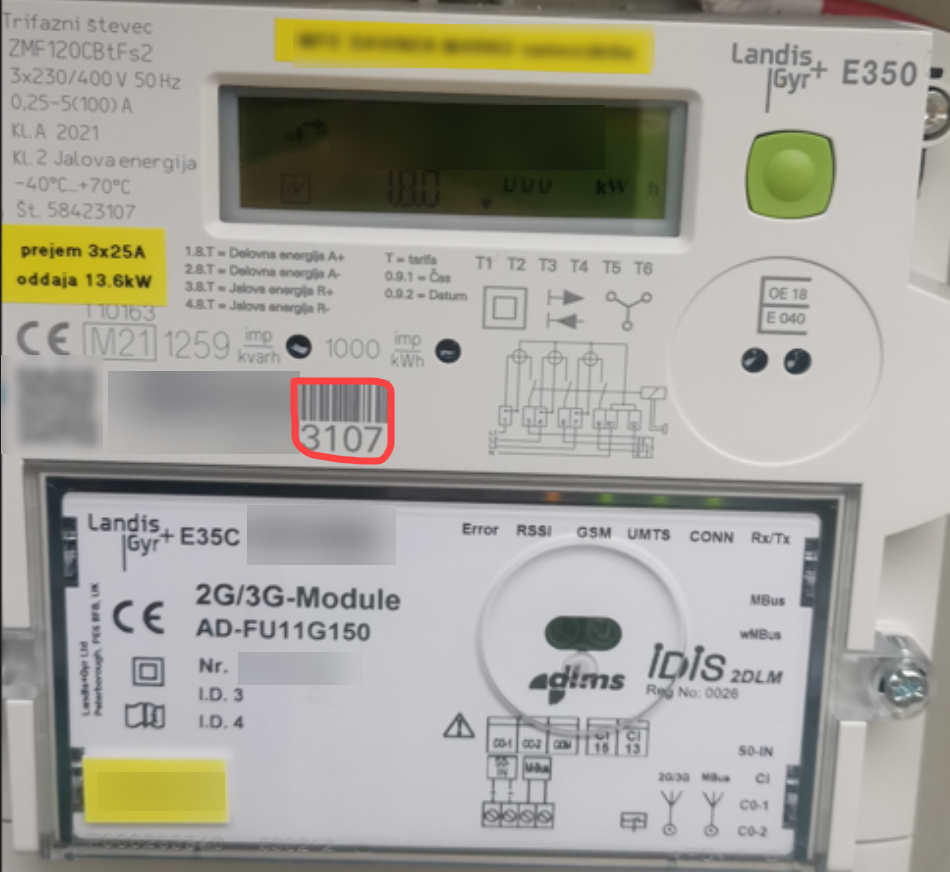

El número de serie se puede leer en el medidor de energía. Por favor, eche un vistazo a la imagen a continuación. El cuadrado rojo muestra los últimos cuatro dígitos del número de serie. Otra parte de la serie está oculta por razones de seguridad. En su caso, por favor lea el número de serie completo del medidor de energía.

4. Obtenga la dirección del dispositivo físico(dirección HDLC)

La dirección son los últimos cuatro números del número de serie del medidor de energía.

Por ejemplo, arriba, el número de serie es 3107+1000=4107.

5. Agregue el dispositivo al Configurador Reduxi

Primero, puede iniciar sesión en Reduxi Configurator usando Reduxi Configurator a través del navegador.

1. Haga clic en Agregar dispositivo

2. Ingresar a la configuración básica

3. Seleccionar canal de comunicación

4. Seleccione la configuración del dispositivo

5. Prueba de comunicación

5. Ingresa y elige Configuración avanzada
