1. Introducción

Bienvenido al mundo de Reduxi, que le permite tomar el control de los costes energéticos y el uso eficiente de la electricidad para un desarrollo sostenible. Características principales:

• Gestión de picos de potencia,
• Gestión de la producción de centrales solares,
• Optimización del consumo eléctrico.

La medición precisa y el análisis del consumo energético son los primeros pasos hacia la reducción de la energía. Para lograr este objetivo, necesita la tecnología adecuada. El convertidor Reduxi permite la conexión del medidor Landis+Gyr E350, 450 al sistema Reduxi a través del controlador Reduxi o el dispositivo Reduxi Gateway.

2. Instrucciones de conexión

Para la primera configuración, es necesario conectar Reduxi Converter al Reduxi Controller o Reduxi Gateway al puerto RS485. Para la conexión, recomendamos utilizar un cable de par trenzado con doble aislamiento y trenzado (cable apantallado).

• El cable de par trenzado con aislamiento doble debe conectarse de la siguiente manera: el primer cable del convertidor A se conecta al cable Reduxi A. Conecte el otro cable del convertidor B al cable Reduxi B. Conecte el cable trenzado (cable apantallado) a GND.
• Conectar Landis+Gyr E350, 450 metros con cable de dos hilos al convertidor Reduxi
• El LED verde de arriba debe empezar a brillar.

Para la configuración/instalación del software, visite el sitio web donde encontrará la documentación más reciente:

soporte.reduxi.eu.

3. Especificaciones

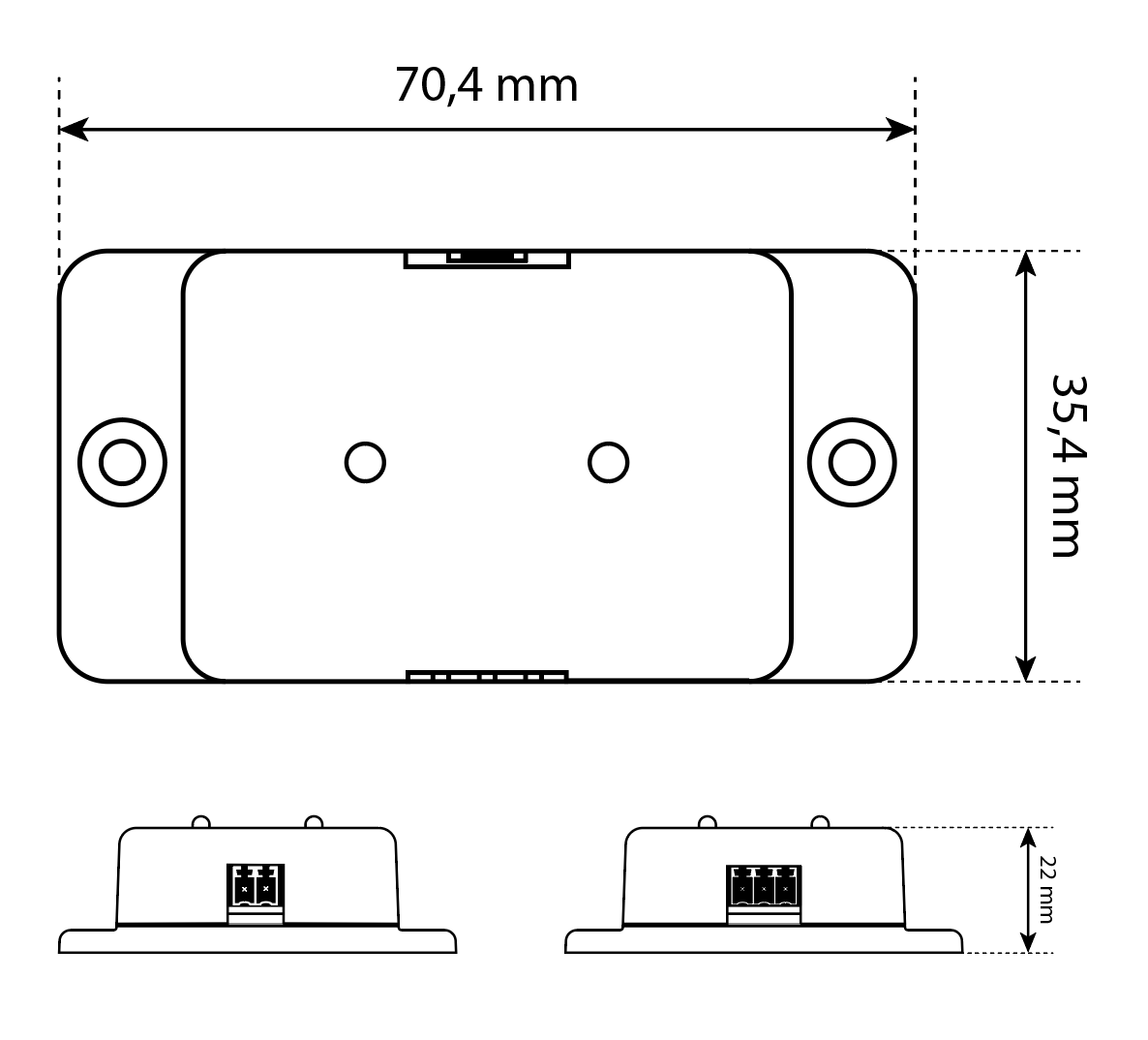

3.1. Dimensiones

• Carcasa de mesa acoplable.
• Dimensiones: 35,4 x 70,4 x 22 mm.
• Protección: <IP20.
• Peso: 30 g.

3.2. Datos técnicos

3.3. Clavijas de conexión

3.3.1. Enchufes RS485

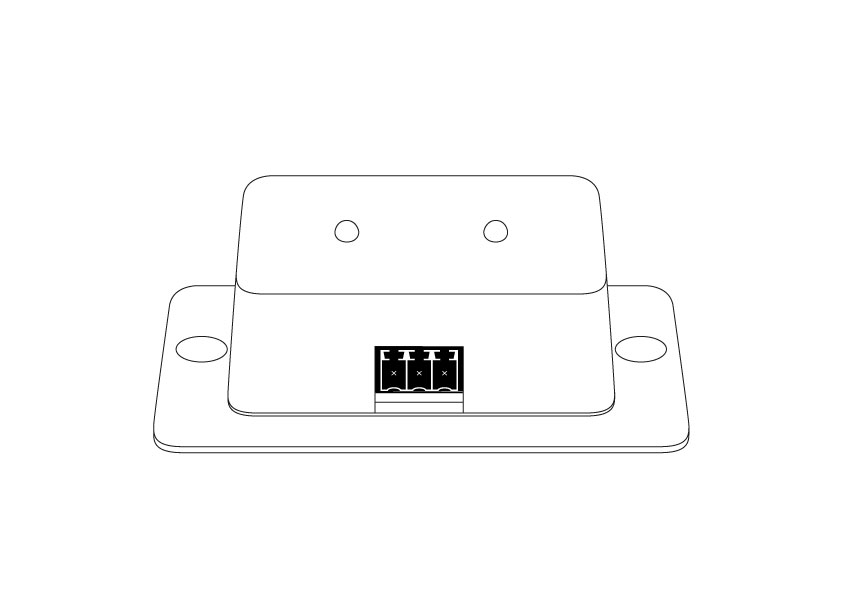

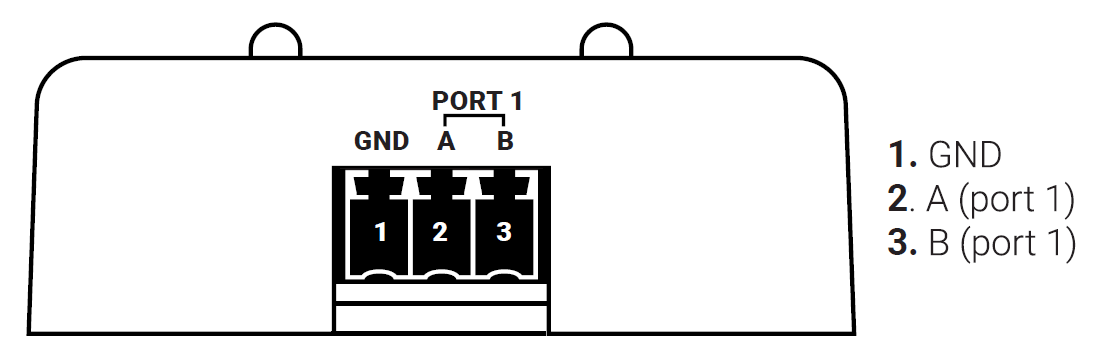

Imagen 1: Enchufes de comunicación RS485 (marcados con el número 1).

• Velocidad máxima de transferencia de datos: 921600 BAUD.

• Semidúplex.

• Nivel de tensión: 0 V - 5 V.

3.3.2. M-BUS

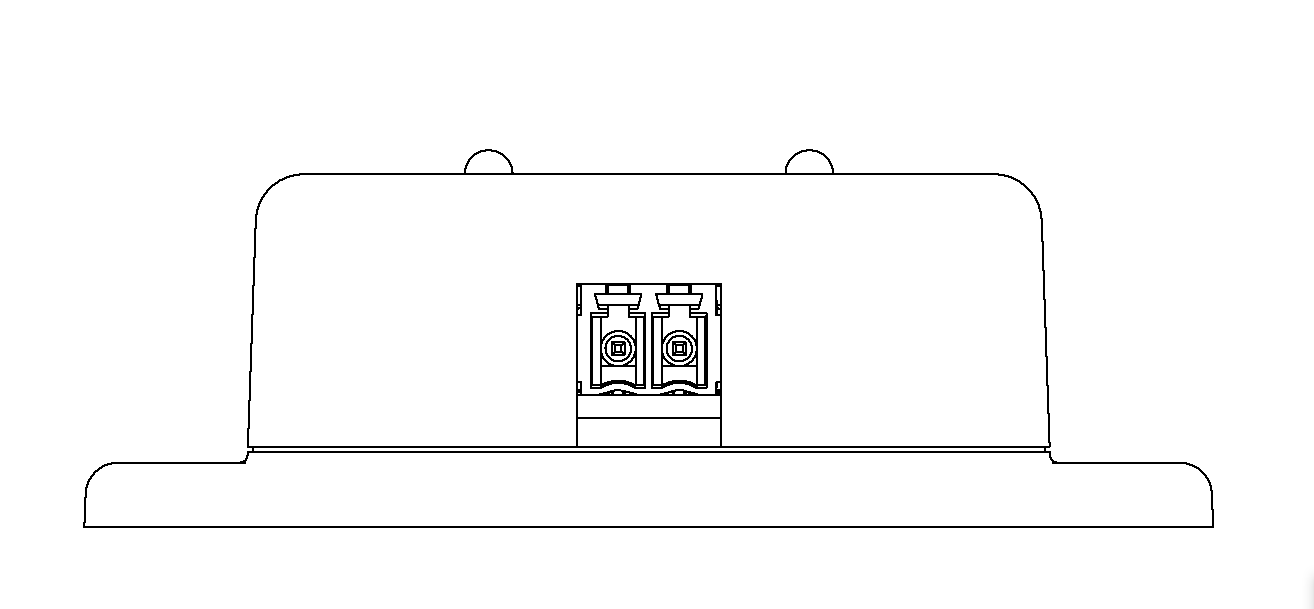

Imagen 2: Enchufes de comunicación 1x conector de 2 patillas (marcado con el número 2).

1. M-BUS
2. M-BUS

• Comunicación mediante salida M-BUS.
• Nivel de tensión: 12 V - 38 V.

3.3.3. Indicadores luminosos LED

	LED verde: alimentación activa.
	LED amarillo: parpadea durante la transferencia de datos.

4. Instrucciones generales de uso

• Al utilizar este dispositivo usted acepta Política de privacidad y Términos y condiciones
• Lea y conserve estas instrucciones para futuras consultas. Respete todas las advertencias y directrices.
• Colocación: Asegúrese de colocar el producto sobre una superficie estable y que no vibre.
• Desembalaje: Retire todos los materiales de embalaje antes de conectar el producto a la red eléctrica.
• Ventilación: Mantenga las ranuras de ventilación sin obstrucciones; no coloque objetos sobre el producto.
• Humedad y líquidos: Proteja el producto de la exposición a líquidos, lluvia o humedad.
• Limpieza: Desenchufe siempre el producto antes de limpiarlo. Utilice sólo un paño suave y seco; evite los limpiadores líquidos o en aerosol.
• Aberturas: No introduzca objetos en ninguna abertura.
• Reparaciones y modificaciones: No intente abrir o reparar el producto usted mismo, ya que anulará la garantía. Las reparaciones sólo deben ser realizadas por técnicos cualificados.
• Traslado: Desconecte el producto de la red eléctrica antes de trasladarlo.
• Etiquetas: Mantenga intactas todas las etiquetas originales y no las retire del producto.
• Fuentes de calor: Evite instalar el producto cerca de fuentes de calor como radiadores, calefactores u otros aparatos que generen calor.
• Cable de alimentación: Instale el cable de alimentación de forma segura y asegúrese de que no suponga un peligro de tropiezo ni esté expuesto a posibles daños por objetos que puedan pellizcarlo o retorcerlo.
• Accesorios: Utilice únicamente accesorios o equipos adicionales recomendados por el fabricante.
• Desenchufar: Desconecte el producto de la fuente de alimentación durante las tormentas eléctricas o si no se va a utilizar durante un periodo prolongado.
• Requisitos de voltaje: Conecte el producto únicamente a una toma de corriente que cumpla los requisitos de voltaje especificados en estas instrucciones.
• Acceso a la alimentación: Asegúrese de que la entrada de alimentación del dispositivo sea siempre accesible y funcional.
• Carga eléctrica: No sobrecargue los enchufes eléctricos, alargadores o paneles de disyuntores.

Productor

Nombre: AMIBIT d.o.o.

Dirección: Šaleška 2 a, 3320 Velenje

Número de identificación: 6930808000

CIF: SI51315831

Correo electrónico: info@reduxi.eu

Tel: +386 (0)3 777 01 40

Documento

Finalidad: Convertidor Reduxi para Landis+Gyr E350, 450 metros

Versión: V1.0 12.2022
