1. Instalación de la estación de carga ABB Terra

Si queremos que el controlador Reduxi se conecte a la estación de carga ABB Terra, es necesario ajustar configuraciones específicas en la propia estación de carga.

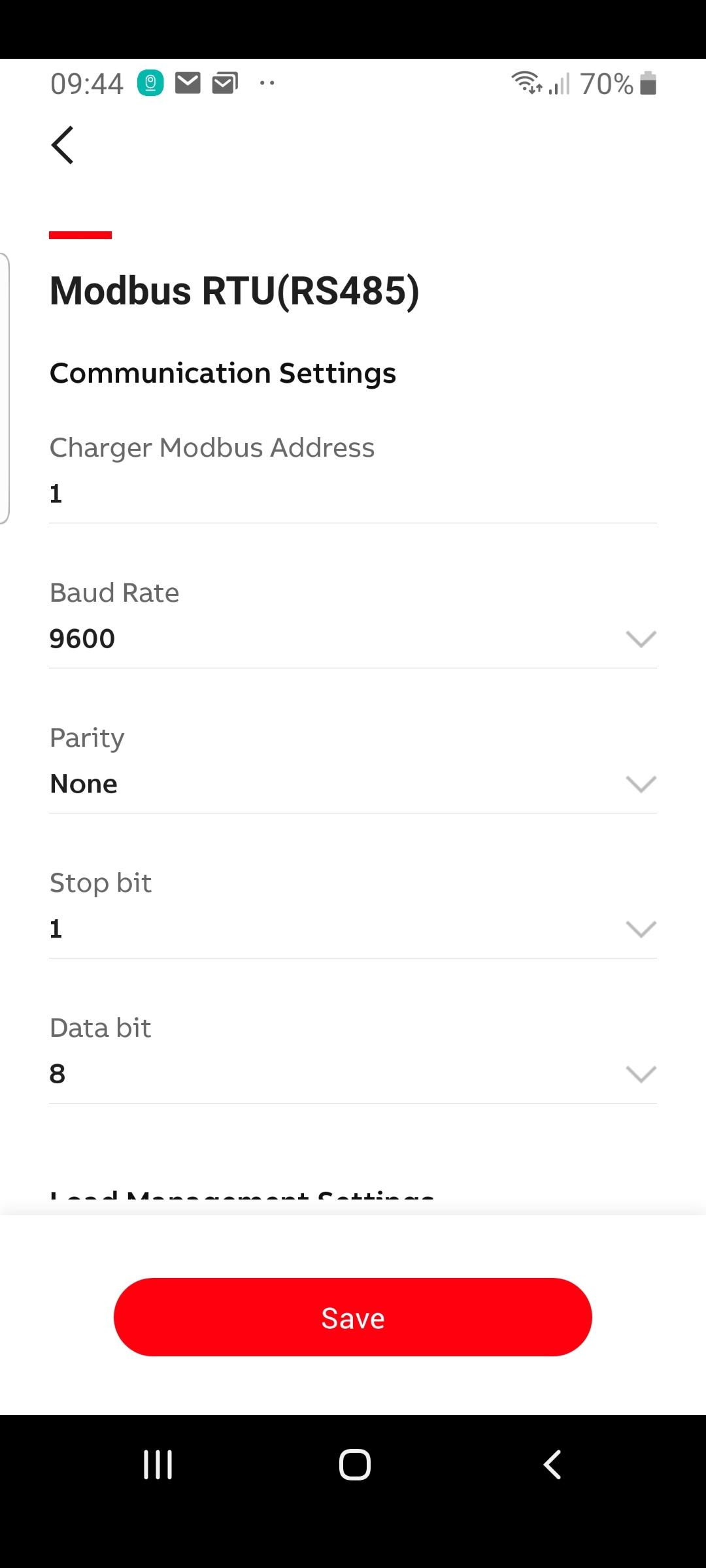

En la configuración del dispositivo, es necesario configurar la comunicación Modbus como esclava.

2. Agregar un dispositivo a Reduxi

Una vez que la estación de carga ABB Terra EV esté configurada correctamente y conectada al controlador Reduxi, se puede agregar al controlador Reduxi. Las instrucciones para acceder al controlador están disponibles en el enlace Controlador Reduxi.

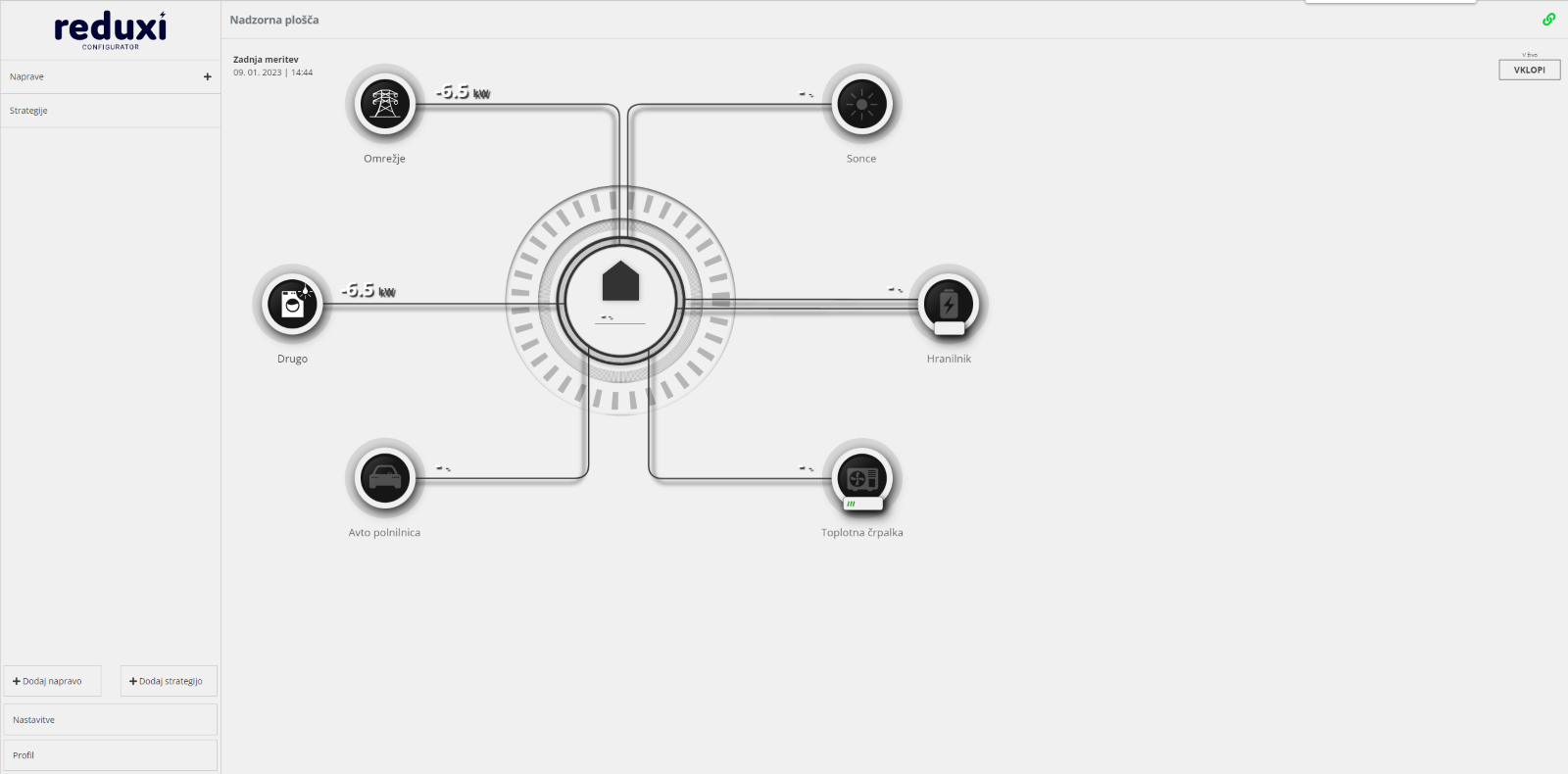

Después de iniciar sesión en el Configurador de Reduxi, se muestra el panel de control. Seleccione la opción Agregar dispositivo en la ventana inferior izquierda para agregar dispositivos.

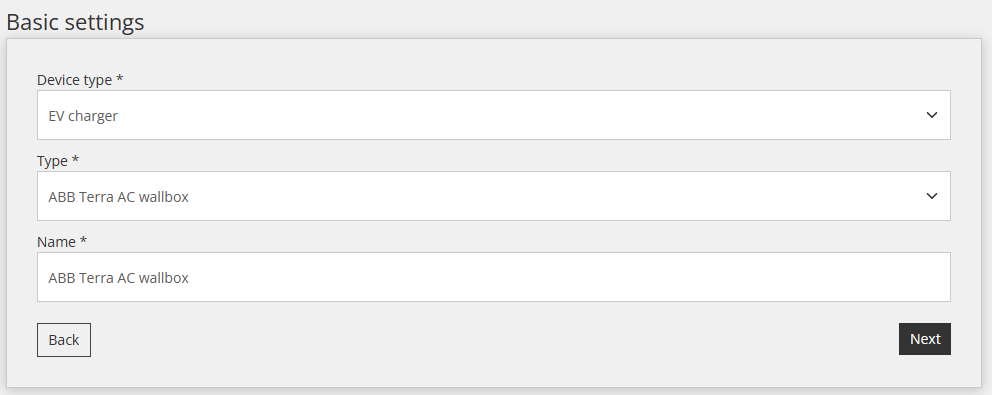

En el siguiente paso, seleccione el tipo de dispositivo, escriba e ingrese el nombre del dispositivo agregado. En nuestro caso, al añadir la estación de carga ABB Terra, seleccionamos:

• en el campo de tipo de dispositivo: Cargador de coche,
• En caja tipo: ABB Terra AC wallbox y
• En el campo Nombre: especifique cualquier nombre (por ejemplo, estación de carga ABB Terra, estación de carga).

Luego de ingresar la información, haga clic en la opción inferior derecha Siguiente.

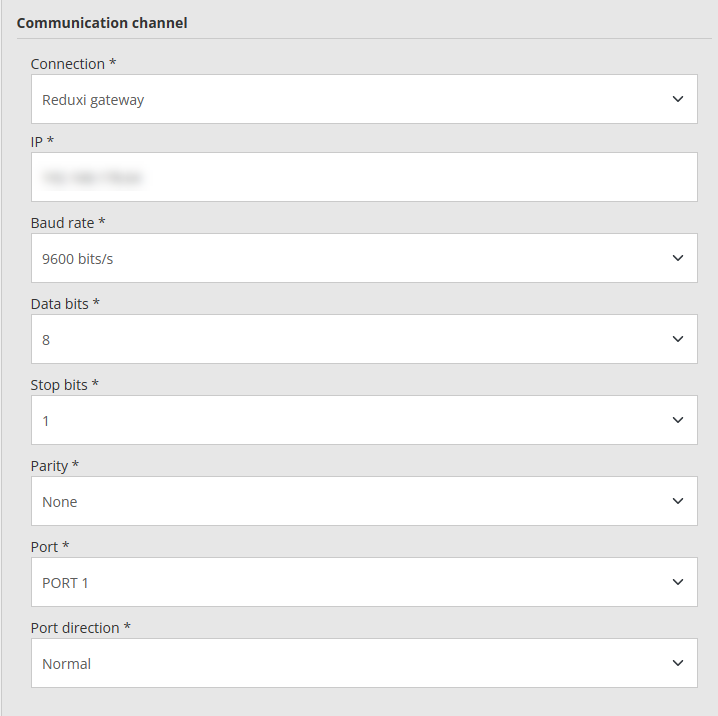

En la siguiente ventana definimos el canal de comunicación y configuramos el dispositivo. La siguiente imagen muestra el configurador para la conexión a través de Reduxi Gateway.

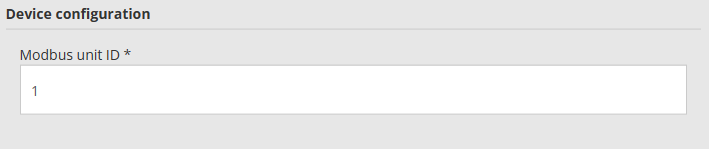

Normalmente, el ID de la unidad Modbus se establece en 1.

Utilice el botón de prueba de comunicación para comprobar si la comunicación del dispositivo está configurada correctamente.

Cuando obtengamos la respuesta de que los dos dispositivos se comunican exitosamente entre sí, podemos elegir la opción Siguiente.

En la última ventana para agregar una estación de carga Schrack, puede ajustar ciertas configuraciones según sus propias necesidades.

3. Visualización de datos de la estación de carga de vehículos eléctricos ABB Terra

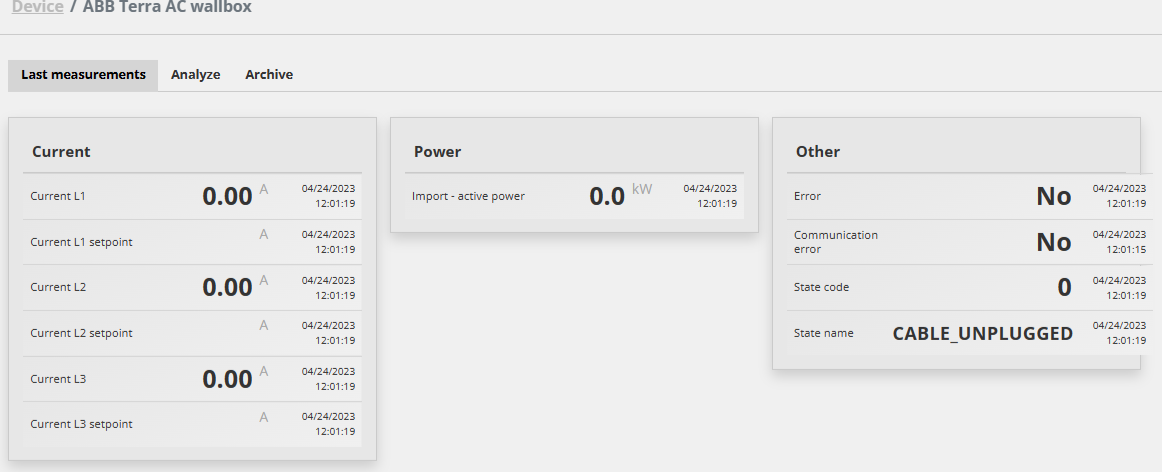

Una vez que se haya agregado correctamente la estación de carga ABB Terra EV, se podrá encontrar entre los dispositivos agregados. Las últimas mediciones de la estación de carga se muestran si la seleccionamos.

Este artículo fue escrito en colaboración con E-ING.
