1. ¿Cómo configurar el inversor de planta solar SolarEdge para permitir la comunicación Modbus TCP con el controlador Reduxi?

1.1 Apague el inversor

Apague el inversor con el interruptor ubicado en la parte inferior del panel frontal. Mueva el interruptor de 1 a 0.

Espere hasta que la producción de energía del inversor llegue a 0 W.

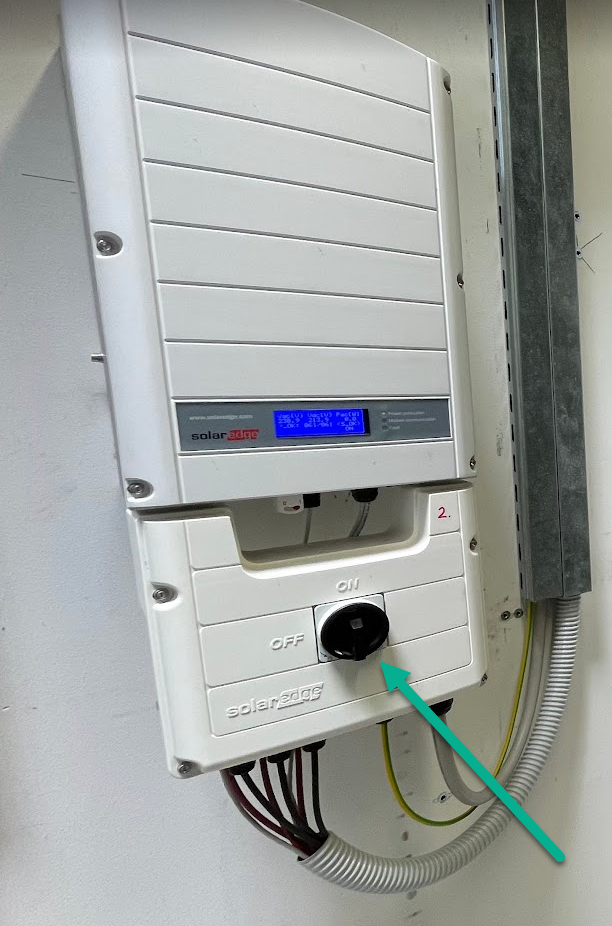

Gire también el interruptor principal de la posición ON a la posición OFF.

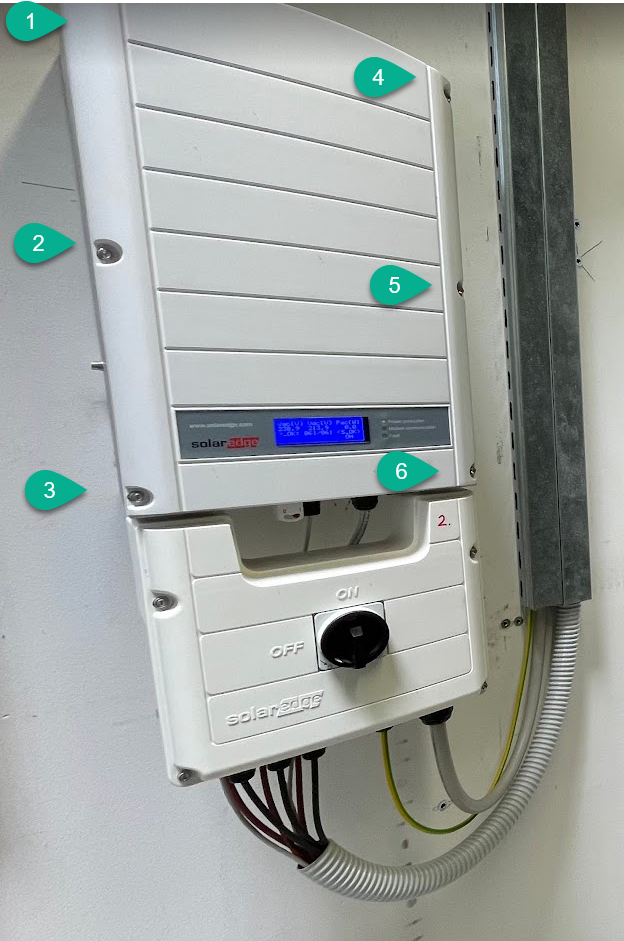

1.1 Desatornille los 6 tornillos de la cubierta frontal

1.2 Habilitar la configuración del modo de visualización

Vaya a la unidad de visualización, donde encontrará cuatro botones pequeños, y presione y mantenga presionado el derecho durante 4 segundos.

1.3 Necesitará insertar la contraseña

La contraseña predeterminada es "12312312" (que se encuentra en la documentación de SolarEdge) al presionar diferentes botones. El segundo botón es para el número 1, el tercero es para el número 2 y el cuarto es para el número 3.

Después de insertar la contraseña correcta, pasará automáticamente al siguiente menú.

1.4 Establecer una comunicación correcta

Pulse el tercer botón para bajar en el menú. Presione el tercer botón tantas veces hasta que el signo “>” quede en la posición “Comunicación”, y presione el cuarto botón para ingresar a este menú de Comunicación.

1.5 Establecer conexión TCP

Verifique la configuración LAN y habilite la comunicación Modbus TCP. Establecer el puerto TCP Modbus y definir la IP de red estática (recomendado).

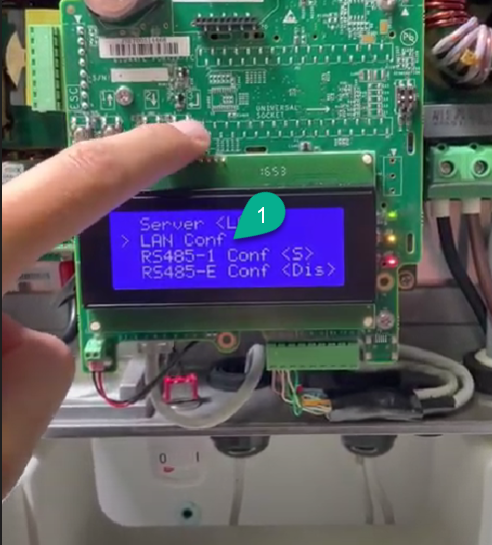

1.5.1 Seleccione LAN Conen el menú

Nuevamente, presione el tercer botón para bajar dentro del menú para seleccionar “LAN Conf” y el cuarto botón para ingresar al menú “LAN Conf”.

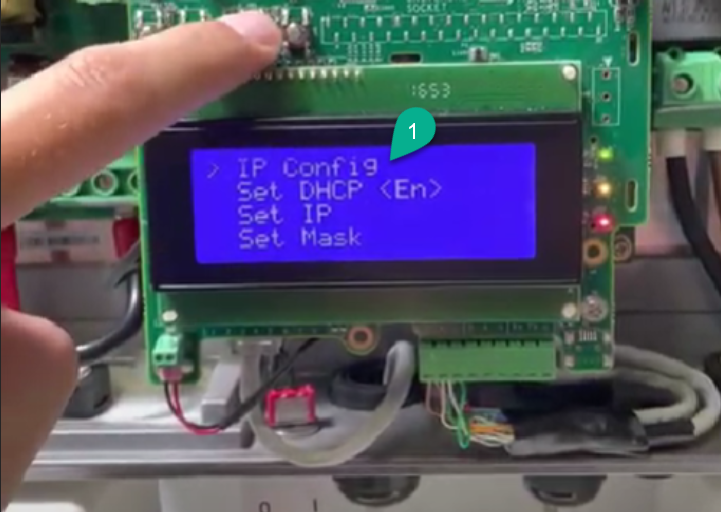

1.5.2 Elija el menú de configuración de IP

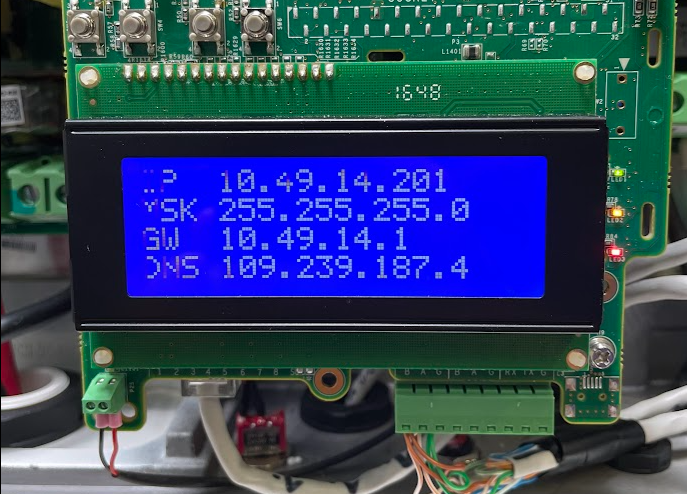

1.5.2 Configurar los ajustes de IP Config

Inserte la "dirección IP" estática del inversor, máscara, GW y DNS (opcional).

Presione el cuarto botón y manténgalo presionado para confirmar la configuración de inserción.

1.6 Volver al menú principal

Regrese al menú presionando el primer botón.

1.7 Establecer puerto del servidor

Presione el tercer botón, vaya al menú “Establecer dirección del servidor” e inserte el ID de la unidad Modbus. Después de insertarlo, mantenga presionado el cuarto botón, espere hasta que aparezca la información "Aplicado" y luego suéltelo.

Regrese al menú descrito presionando el primer botón.

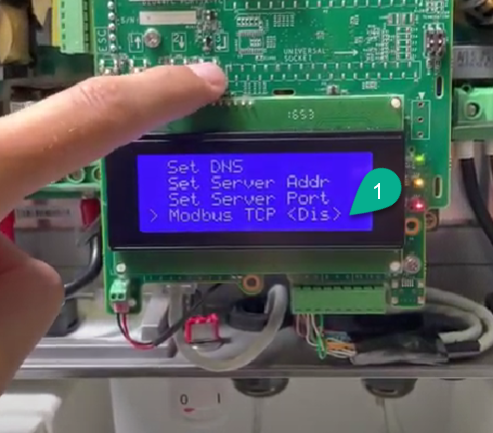

1.8 Establecer Modbus TCP <Dis>

Presione el tercer botón para bajar dentro del menú y seleccione “Modbus TCP <Dis>” presionando el cuarto botón.

1.8.1 Establecer el número de puerto

Inserte el número de puerto (el predeterminado es 502). Puedes cambiarlo presionando el segundo y tercer botón o dejando el puerto número 502 y manteniendo presionado el cuarto botón hasta que veas la notificación "aplicado". Cuando vea este mensaje, suelte el cuarto botón.

1.8.2 Bloquear la pantalla

Al presionar el primer botón podrá regresar al menú para bloquear la pantalla.
Si no lo bloquea manualmente, bloqueará automáticamente la pantalla nuevamente en 10 a 15 minutos y apagará su luz de fondo.

1.9 Recopilar información para Reduxi Configurator

Ahora ha terminado con la configuración y puede agregar el inversor al controlador utilizando la dirección IP estática, el puerto y la ID de unidad Modbus que haya ingresado.

2. Agregue el dispositivo al Configurador Reduxi

Primero, puede iniciar sesión en Reduxi Configurator usandoReduxi Configurator a través del navegador.

1. Haga clic en Agregar dispositivo

2. Ingresar a la configuración básica

3. Seleccionar canal de comunicación

Ingrese la configuración que utilizó en la sección Configurar la conectividad Ethernet de la Interfaz web para el inversor SolarEdge.

4. Ingresar a la configuración del dispositivo

ID de unidad Modbus: normalmente, se utiliza uno.

5. Ingresa y elige Configuración avanzada
