Las plantas Reduxi y Solaredge permiten a los usuarios optimizar la producción de energía, aumentar la flexibilidad, reducir los costos y mejorar la sostenibilidad.
1. Introducción
El fabricante de Solar Edege brinda información detallada sobre cómo conectar múltiples inversores con diferentes opciones en el enlace: https://knowledge-center.solaredge.com/sites/kc/files/solaredge-communication_options_application_note_v2_250_and_above.pdf.
1.1 Conexión física entre Reduxi y el inversor

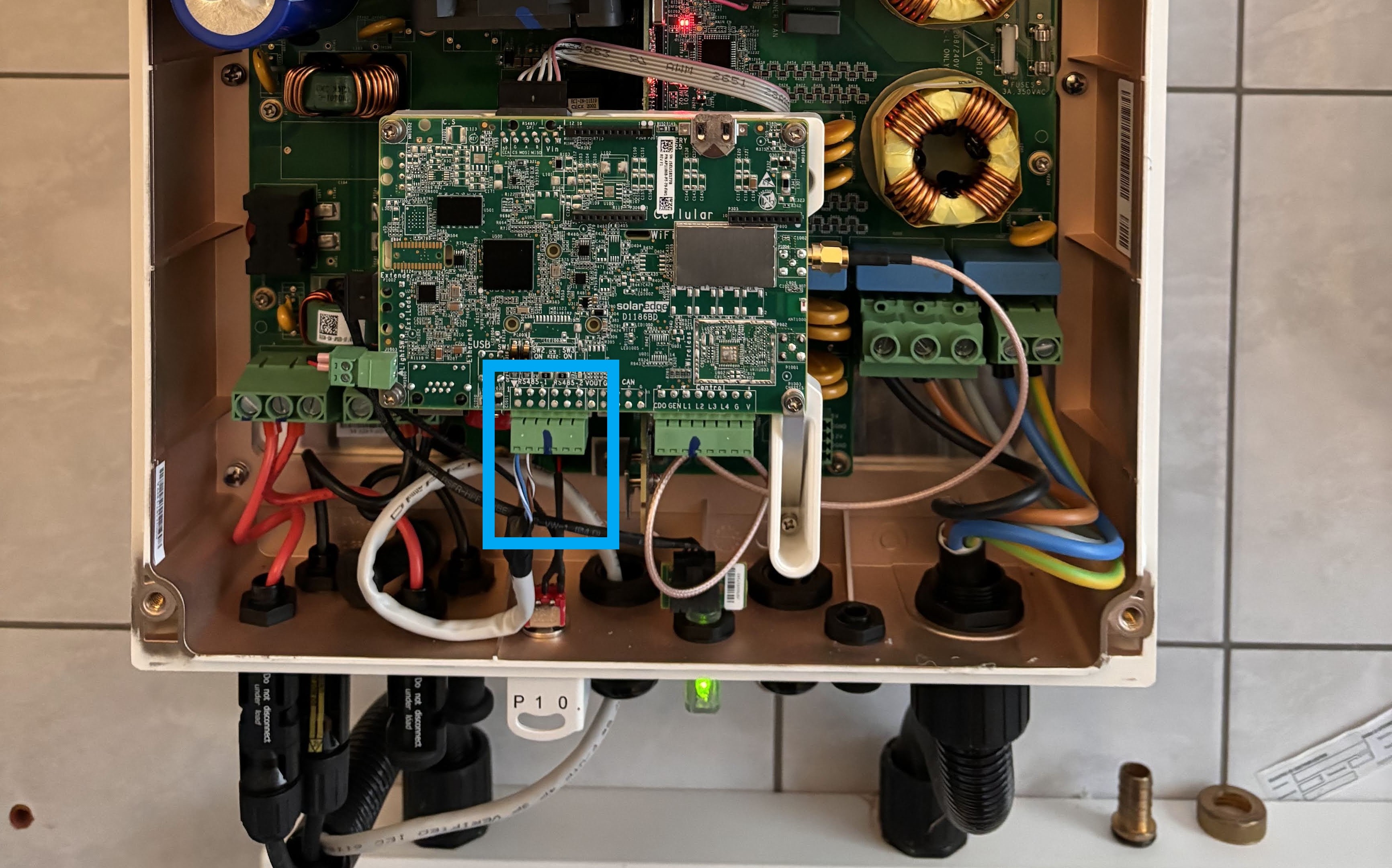

Conecte el controlador Reduxi a los contactos del circuito del inversor como se muestra en la siguiente imagen:
2. Conexión BUS (serie) configuración para inversores maestros y esclavos
Este ejemplo se da para simplificar la experiencia de los usuarios sobre cómo crear una conexión en serie entre diferentes inversores donde uno actúa como maestro y otros como esclavos y un

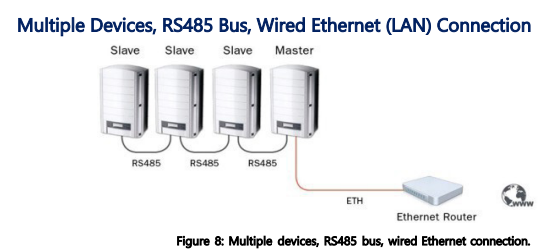

La imagen de abajo muestra una conexión BUS con RS485 de esclavos a un maestro, que está conectado secundariamente a Internet.
2.1 Configuraciones para dispositivos esclavos
Una vez establecidas las conexiones físicas, se deben definir las direcciones para los esclavos. Las siguientes imágenes brindan instrucciones para configurar la dirección de correo electrónico:

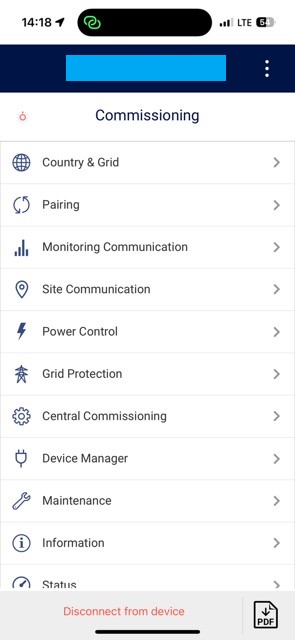

- Interfaz de inversor abierta

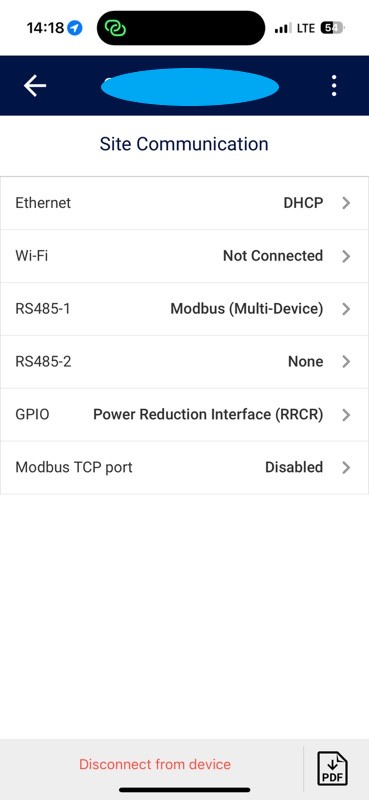

- Comunicación en sitio abierto

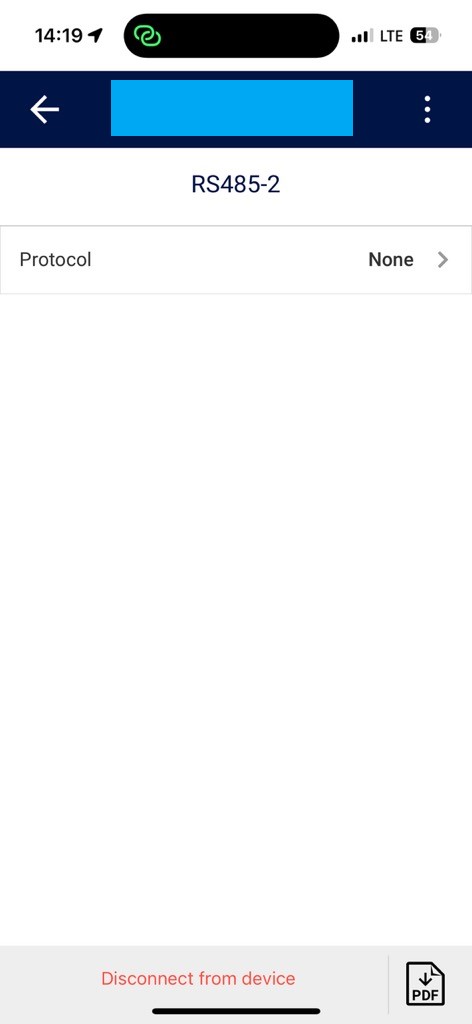

- Abierto RS485-2

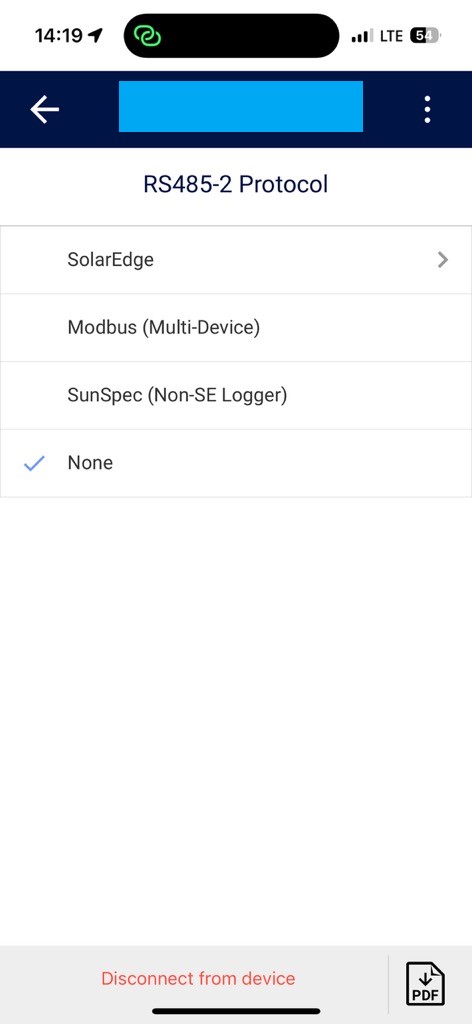

- Protocolo abierto

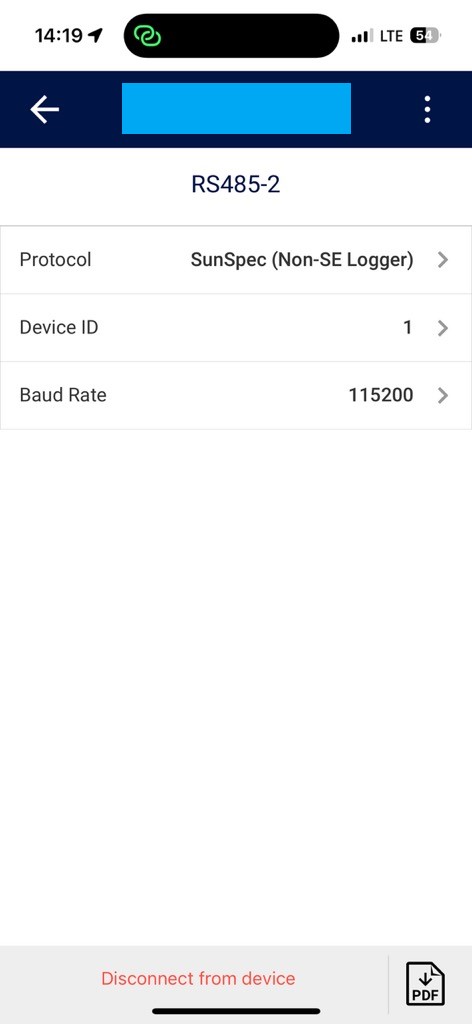

- Seleccione SunSpec (registrador que no sea SE) y defina el ID del dispositivo
3. Conexiones del inversor Master al controlador Reduxi vía TCP
Para saber cómo conectar el inversor maestro a través de Modbsu TCP con una dirección IP definida al controlador Reduxi, siga el enlace: Configuración maestra de SolarEdge.

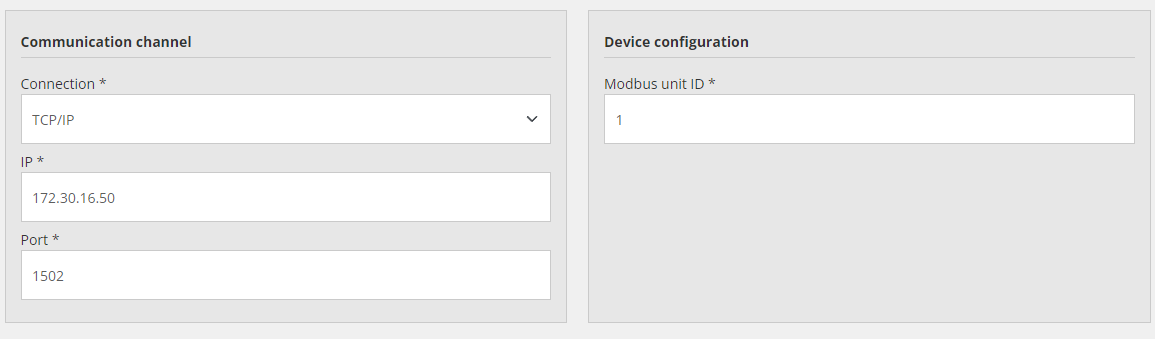

Imagen de ejemplo de configuración de Modbus TCP en el sitio del controlador Reduxi:
4. Conexiones del inversor Master al controlador Reduxi a través de RTU.

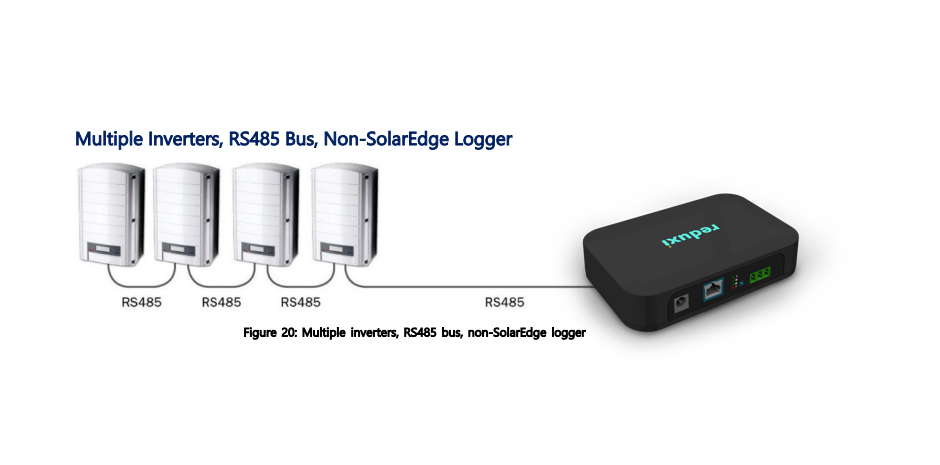

Es posible establecer una conexión desde el inversor Master al controlador Reduxi también a través de una conexión serie (Modbus RTU).
La configuración de los inversores esclavos es la misma que en el punto 2.1 Configuración para dispositivos esclavos.

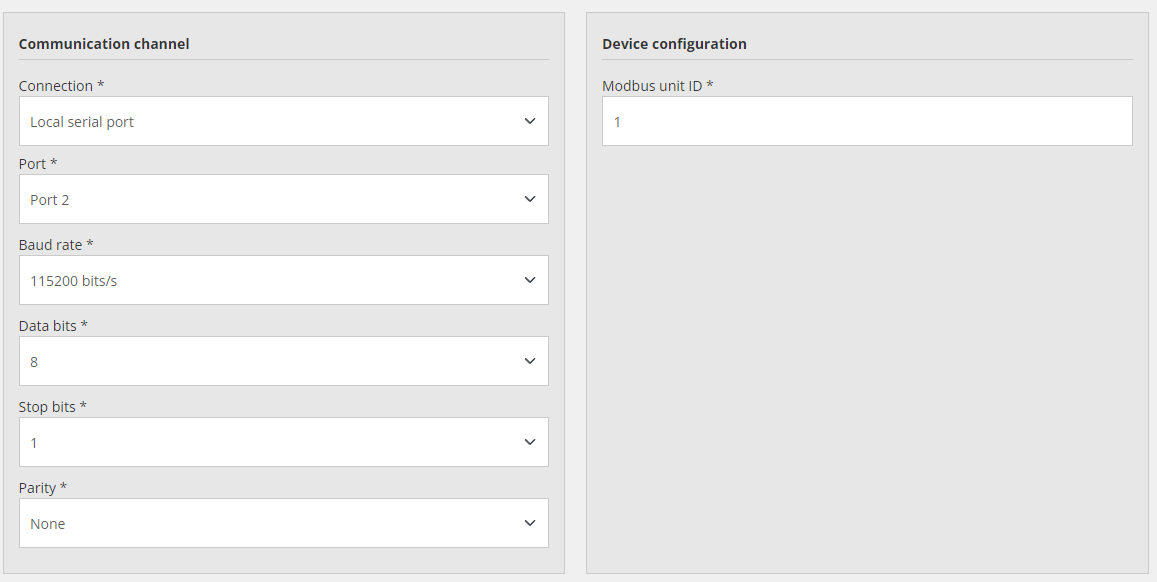

Imagen de ejemplo de configuración de Modbus RTU en el sitio del controlador Reduxi:
Para obtener más información sobre cómo configurar el dispositivo en Reduxi, siga: Configurador de Reduxi
Para obtener más información sobre cómo utilizar la aplicación en la nube para Reduxi, siga: Reduxi Cloud
