Cómo conectar el contador de energía Carlo Gavazzi EM300/ET300 con el controlador Reduxi
Conecte su contador de energía Carlo Gavazzi EM300/ET300 al Reduxi Controller.

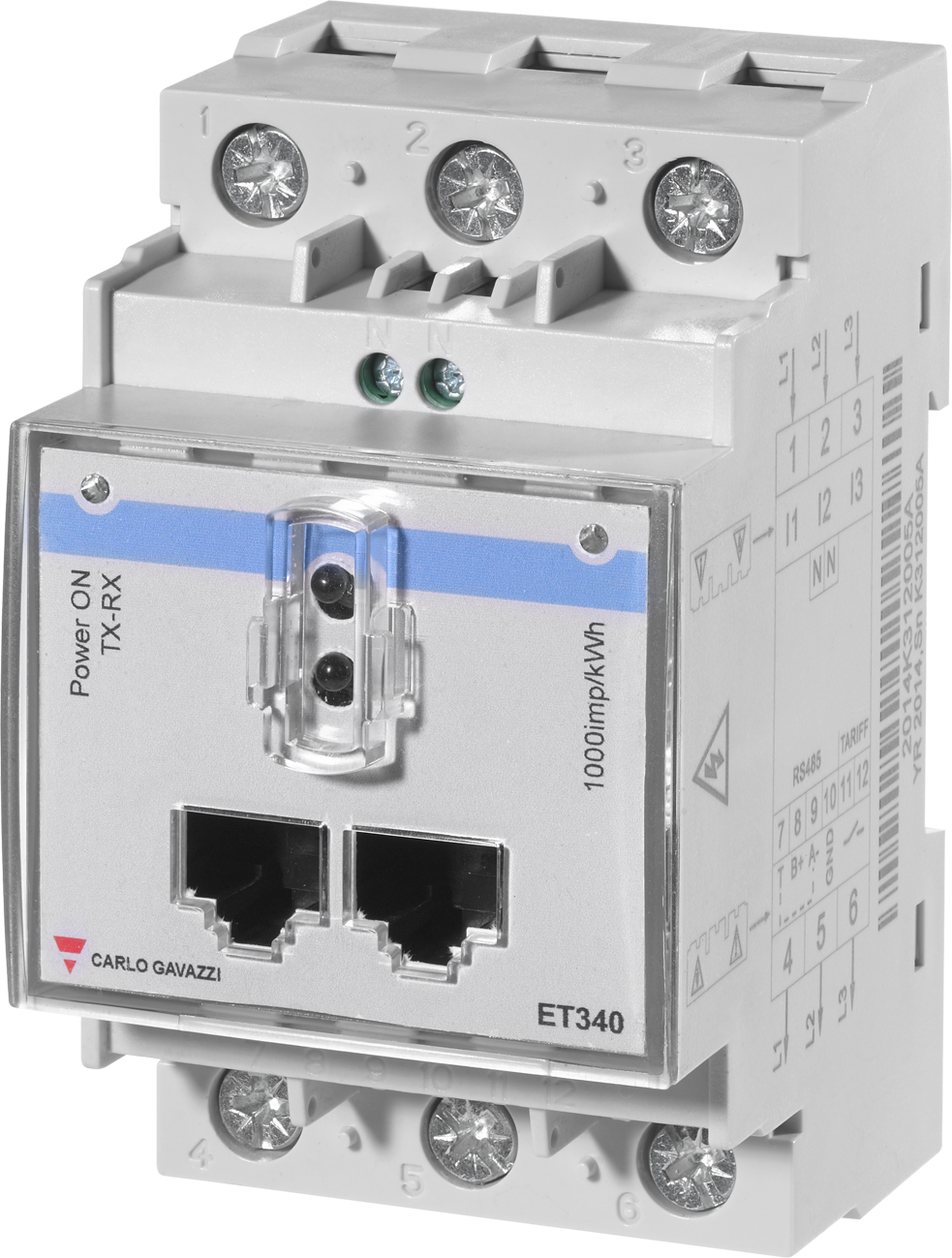

Descripción en texto de esta imagen
Foto de un contador de energía gris claro para carril DIN, imagen de producto sobre fondo blanco, vista ligeramente desde arriba y desde la izquierda. Impreso en el frontal: 'CARLO GAVAZZI' con un logotipo de triángulo rojo, modelo 'ET340', etiquetas de LED 'Power' y 'TX' (cortadas en parte), '1000imp/kWh', una franja azul en la parte superior del frontal, una ventana LED óptica de plástico transparente y dos conectores de tipo RJ45 en el frontal. Bloque de bornes superior con tres bornes de tornillo numerados 1, 2, 3 y dos pequeños tornillos con anillo verde etiquetados N y N. Bloque de bornes inferior con tres bornes de tornillo numerados 4, 5, 6 y pequeños números del 7 al 12 encima. Etiqueta lateral con un esquema de cableado: flechas L1, L2, L3 sobre los bornes 1, 2, 3; I1, I2, I3 y N N; bornes RS485 7, 8, 9, 10 con las marcas 'T', 'B+', 'A-', 'GND'; bornes TARIFF 11, 12 con un símbolo de interruptor; bornes 4, 5, 6 con flechas L1, L2, L3. En el lateral hay un código de barras con el texto vertical '2005A', 'K312005A' y '2014 K3...'. El tercio inferior de la imagen es blanco vacío.
1 Documentación técnica
Documentos del fabricante para las series Carlo Gavazzi EM300 y ET300 (EM330, EM340, ET330, ET340):
- EM300 Series and ET300 Series Communication Protocol – Parámetros Modbus RTU, códigos de función y tablas de registros.
- Communication protocol (Carlo Gavazzi Sweden) – Instrucciones en la página web del fabricante, según el enlace de la versión anterior de esta guía.
- EM330 instruction manual – Esquemas de conexión y menú de parámetros.
- ET340 instruction manual – Esquemas de conexión y menú de parámetros.
- ET340 datasheet – Especificaciones del ET340.
2 Equipo necesario
- Contador de energía Carlo Gavazzi de la serie EM300 o ET300 con interfaz Modbus RS485, instalado por un electricista cualificado
- Cable RS485
- Reduxi Controller
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Conectar y configurar el contador
Encontrará las instrucciones para conectar y configurar el contador en los documentos del punto 1.
3.1 Conexión RS485
- La interfaz RS485 utiliza las líneas A-, B+, GND y T.
- Termine el bus solo en el último dispositivo: conecte A- y T en ese dispositivo.
- Utilice un repetidor de señal para tramos de más de 1000 m.
- Cable según el protocolo de comunicación: par trenzado AWG24 más un tercer hilo para GND.
3.2 Ajustes de Modbus del contador
Configure los parámetros Modbus en el menú de parámetros del contador. Los valores del protocolo de comunicación Modbus RTU:
| Parámetro | Valores |
|---|---|
| Dirección Modbus | De 1 a 247. Valor predeterminado: 1
|
| Velocidad en baudios | 9.6 (predeterminado), 19.2, 38.4, 57.6 o 115.2 kbps |
| Parity | Ninguna (predeterminado) o par |
| Stop bits | 1 (predeterminado). 2 solo con paridad ninguna. |
Necesitará la dirección Modbus del contador en el Reduxi Configurator. Normalmente se utiliza 1.
4 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
5 Añadir el contador a Reduxi
Siga estos pasos para añadir un contador nuevo o editar uno existente.
5.1 Ajustes básicos
Inicie sesión en el Reduxi Configurator mediante el navegador (véase Punto 4) y haga clic en Add device.
En el primer paso, introduzca los ajustes básicos del dispositivo. Después haga clic en Next.
5.2 Ajustes de comunicación
Seleccione el canal de comunicación. Después introduzca la configuración del dispositivo:
| Parámetro | Valor |
|---|---|
| Modbus unit ID | Normalmente 1
|
A continuación, introduzca y seleccione los ajustes avanzados. Los parámetros serie, si se solicitan, deben coincidir con los ajustes del contador (véase punto 3).
5.3 Probar la comunicación
Haga clic en Test communication en la parte inferior del asistente. Lee el contador Carlo Gavazzi una vez y no guarda nada. Si la prueba se realiza correctamente, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
6 Comprobar las lecturas
6.1 Últimas mediciones
Una vez establecida la comunicación, compruebe los valores en Devices en el Reduxi Configurator. Reduxi solo lee el contador.
✓ Resumen
Preparación (puntos 1–2): Lea los documentos de Carlo Gavazzi y prepare el equipo.
Contador Carlo Gavazzi (punto 3): Conecte el contador mediante RS485. Configure los parámetros Modbus y anote la dirección Modbus.
Añadir a Reduxi (puntos 4–5): Inicie sesión en el Reduxi Configurator, añada el contador con su ID de unidad Modbus y pruebe la comunicación.
Puesta en marcha (punto 6): Compruebe las lecturas. Reduxi lee el contador.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| Falla la prueba de comunicación | Compruebe que el ID de unidad Modbus en Reduxi es igual a la dirección Modbus del contador (de 1 a 247, valor predeterminado 1). Compruebe que los parámetros serie coinciden. |
| El contador no responde en el bus RS485 | Compruebe las líneas RS485 A-, B+ y GND. Termine el último dispositivo del bus: conecte A- y T. |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
