Cómo conectar el contador de energía Iskra WM3x6 con el controlador Reduxi
Conecte el contador de energía trifásico Iskra WM3x6 al Reduxi Controller mediante Modbus RTU (RS485).

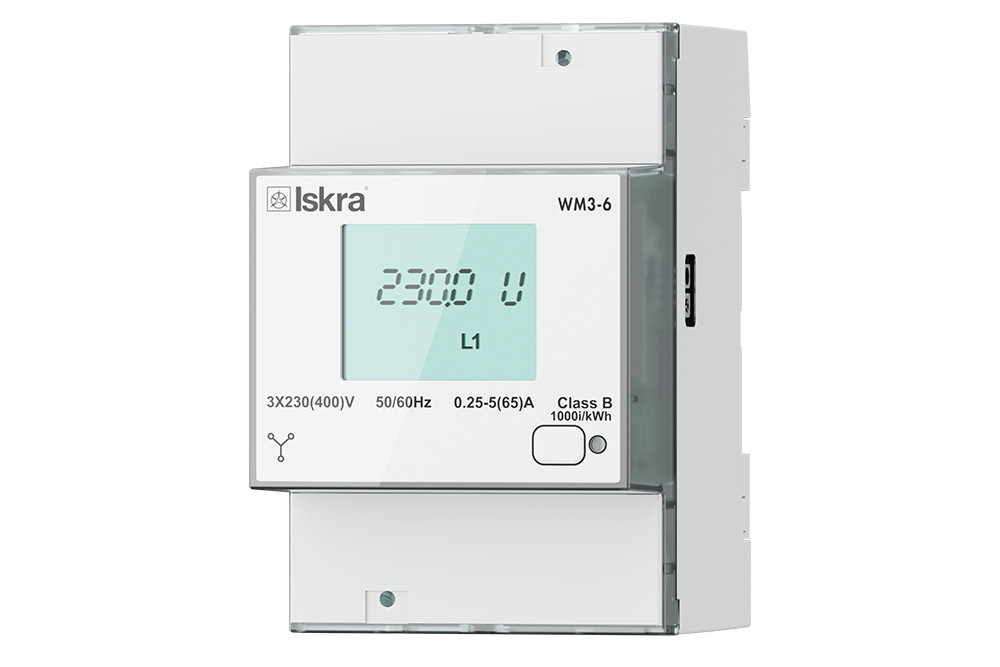

Descripción en texto de esta imagen
Foto del producto de un contador de energía blanco para carril DIN sobre fondo blanco. En el frontal: logotipo de 'Iskra' arriba a la izquierda, modelo 'WM3-6' arriba a la derecha, pantalla LCD con 230.0 V y 'L1'. Debajo: '3X230(400)V', '50/60Hz', '0.25-5(65)A', 'Class B', '1000/kWh', un símbolo de cableado trifásico a la izquierda y un LED con un rectángulo redondeado a la derecha. Hay un pequeño LED verde en la parte superior y un pequeño LED en la parte inferior izquierda de la carcasa.
1 Documentación técnica
Las instrucciones para conectar y configurar el contador se encuentran en la página web del fabricante: https://www.iskra.eu/en/Smart-energy-meters/energy-meter-WM3/
- Iskra WM3x6 product page – Variantes, interfaces y descargas
- Users manual WM3x6 – Conexión, ajustes de comunicación y registros Modbus
- Data sheet WM3x6 – Datos técnicos y códigos de pedido
2 Equipo necesario
Necesita los siguientes componentes:
- Reduxi Controller
- Contador de energía Iskra WM3-6 o WM3M6 con la opción RS485
- Cable RS485 entre el contador y el Reduxi Controller
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
022433920003 (WM3-6 230DB) y 022433920103 (WM3M6 230DB, MID).3 Conectar el contador al Reduxi Controller
3.1 Bornes RS485 del contador
La línea RS485 está en los bornes auxiliares 15 y 16, etiquetados como B y A en la documentación del fabricante. Los bornes admiten cables de 1 a 2,5 mm² (tornillos M3, par de apriete recomendado de 0,7 Nm). El fabricante recomienda un núcleo de ferrita con dos vueltas en la línea RS485.
4 Configurar los parámetros de comunicación del contador
El contador utiliza Modbus RTU sobre RS485. Los ajustes de fábrica según la documentación del fabricante:
| Parámetro | Ajuste de fábrica |
|---|---|
| Protocolo | Modbus RTU |
| Trama |
8, N, 2 (8 bits de datos, sin paridad, 2 bits de parada) |
| Dirección Modbus | 33 |
| Velocidad | De 1200 a 19200 bit/s |
Cambie los ajustes con el software Iskra MiQen (conexión serie o adaptador WM-USB). También puede configurar la dirección en el contador: mantenga pulsado el botón frontal durante más de 6 segundos. El contador responderá entonces en la dirección 149 hasta que cambie la dirección.
5 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
6 Añadir el contador a Reduxi
Siga estos pasos para añadir un contador nuevo o editar uno existente.
6.1 Ajustes básicos
Inicie sesión en el Reduxi Configurator mediante el navegador (véase Punto 5), haga clic en + Add device e introduzca los ajustes básicos del contador.
6.2 Ajustes de comunicación
Seleccione el canal de comunicación e introduzca la configuración del dispositivo:
| Parámetro | Valor |
|---|---|
| Modbus unit ID | Normalmente se utiliza 1. El valor debe coincidir con la dirección Modbus configurada en el contador. |
Después introduzca y elija los ajustes avanzados.
6.3 Probar la comunicación
Haga clic en Test communication en la parte inferior del asistente. Lee el Iskra WM3x6 una vez y no guarda nada. Si la prueba se realiza correctamente, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
7 Comprobar las lecturas
7.1 Last measurements
Una vez establecida la comunicación, compruebe los valores en Devices – Iskra WM3x6 en el Reduxi Configurator.
✓ Resumen
Preparación (puntos 1–2): Abra la documentación del fabricante. Prepare el controlador, un contador con la opción RS485, el cable RS485 y un portátil o una tableta.
Iskra WM3x6 (puntos 3–4): Conecte los bornes RS485 15 y 16. Compruebe la dirección, la velocidad y la trama en el contador.
Añadir a Reduxi (puntos 5–6): Inicie sesión en el Reduxi Configurator. Añada el dispositivo, introduzca el ID de unidad Modbus y pruebe la comunicación.
Puesta en marcha (punto 7): Compruebe las últimas mediciones en Devices.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| El contador no envía datos | Compruebe que el contador tiene la opción RS485 (etiqueta en el lateral del contador). El ID de unidad Modbus y los ajustes de comunicación en Reduxi deben coincidir con los del contador. |
| Varios contadores en una línea RS485 | Cada contador necesita una dirección Modbus única. |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
