Cómo conectar el contador de energía inteligente Iskra IE38Mx con el controlador Reduxi
Conecte el contador de energía inteligente Iskra IE38Mx al Reduxi Controller mediante Modbus RTU (RS485).
Descripción en texto de esta imagen

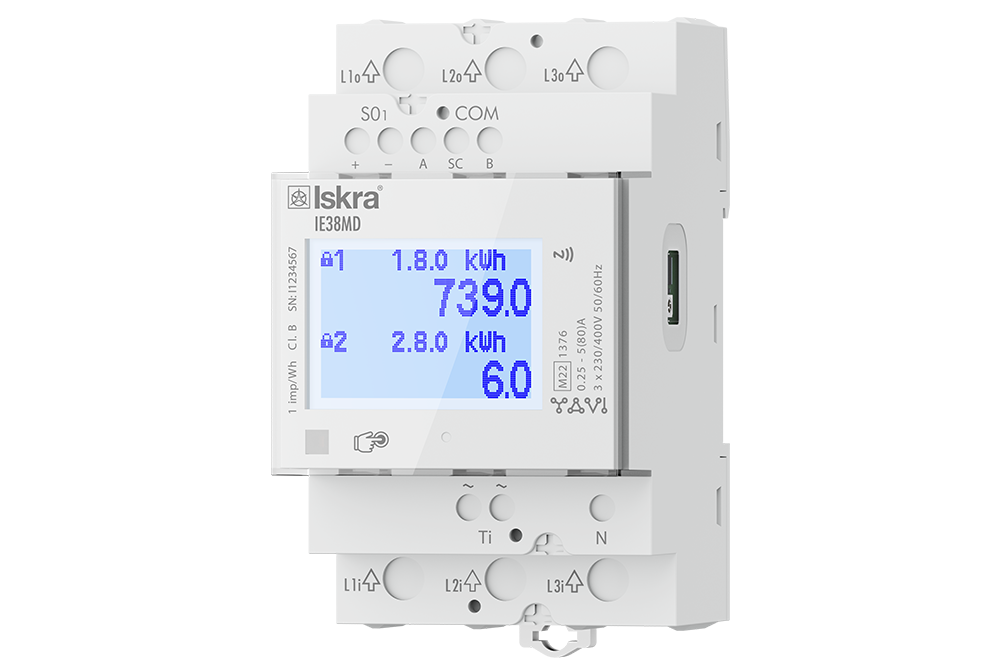

Foto del producto de un contador de energía blanco para carril DIN sobre fondo blanco. Arriba: bornes L1o, L2o, L3o (salidas) y una fila con las etiquetas 'S0', '+', '-', 'COM', 'A', 'SC', 'B'. En el frontal: logotipo de 'Iskra', modelo 'IE38MD', pantalla LCD azul con dos líneas: símbolo de candado '1' 1.8.0 kWh, valor 739.0; símbolo de candado '2' 2.8.0 kWh, valor 6.0. A la izquierda, un texto vertical '1 imp/Wh, Cl. B, SN' con un número de serie (pequeño); a la derecha, un símbolo inalámbrico, un logotipo de 'YAVI' y letra pequeña sobre 3 x 230/400V 50/60Hz. Un cuadrado gris y un símbolo de mano o de pulsación táctil se encuentran en la parte inferior izquierda del frontal. Abajo: bornes Ti, N, L1i, L2i, L3i.
1 Documentación técnica
Las instrucciones para conectar y configurar el contador se encuentran en la página web del fabricante: https://www.iskra.eu/en/Smart-energy-meters/Energy_meter_IE38Mx_1/
- Iskra IE38Mx product page – Variantes IE38MS, IE38MM, IE38MD e IE38MF, interfaces y descargas
- Users manual IE38Mx – Conexión, ajustes de comunicación y protocolo de comunicación Modbus (anexo A)
- Data sheet IE38Mx – Datos técnicos
- Smart Meter IE38Mx (brochure) – Resumen del producto
2 Equipo necesario
Necesita los siguientes componentes:
- Reduxi Controller
- Contador de energía Iskra IE38MD (la variante del IE38Mx con interfaz Modbus RS485)
- Cable RS485 entre el contador y el Reduxi Controller
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Conectar el contador al Reduxi Controller
3.1 Bornes RS485 del contador
La conexión RS485 del IE38MD está etiquetada como A, SC (pantalla) y B en el manual del fabricante. El esquema de conexión se encuentra en el manual de usuario (véase punto 1).
4 Comprobar los ajustes de comunicación del contador
El IE38MD utiliza Modbus RTU sobre RS485. Los ajustes de fábrica según el manual del fabricante:
| Parámetro | Ajuste de fábrica |
|---|---|
| Protocolo | Modbus RTU |
| Velocidad |
115200 bit/s (posible de 1200 a 115200 bit/s) |
| Trama |
8, N, 2 (8 bits de datos, sin paridad, 2 bits de parada) |
Puede cambiar la dirección, la velocidad, la paridad y los bits de parada en la pantalla del contador (Settings – Communication) o con el software Iskra MiQen (versión 2.1 o superior).
5 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
6 Añadir el contador a Reduxi
Siga estos pasos para añadir un contador nuevo o editar uno existente.
6.1 Ajustes básicos
Inicie sesión en el Reduxi Configurator mediante el navegador (véase Punto 5), haga clic en + Add device e introduzca los ajustes básicos del contador.
6.2 Ajustes de comunicación
Seleccione el canal de comunicación e introduzca la configuración del dispositivo:
| Parámetro | Valor |
|---|---|
| Modbus unit ID | Normalmente se utiliza 1. El valor debe coincidir con la dirección Modbus configurada en el contador. |
Después introduzca y elija los ajustes avanzados.
6.3 Probar la comunicación
Haga clic en Test communication en la parte inferior del asistente. Lee el Iskra IE38Mx una vez y no guarda nada. Si la prueba se realiza correctamente, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
7 Comprobar las lecturas
7.1 Last measurements
Una vez establecida la comunicación, compruebe los valores en Devices – Iskra IE38Mx en el Reduxi Configurator.
✓ Resumen
Preparación (puntos 1–2): Abra la documentación del fabricante. Prepare el controlador, el contador IE38MD, el cable RS485 y un portátil o una tableta.
Iskra IE38MD (puntos 3–4): Conecte los bornes RS485 A y B. Compruebe la dirección, la velocidad, la paridad y los bits de parada en el contador.
Añadir a Reduxi (puntos 5–6): Inicie sesión en el Reduxi Configurator. Añada el dispositivo, introduzca el ID de unidad Modbus y pruebe la comunicación.
Puesta en marcha (punto 7): Compruebe las últimas mediciones en Devices.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| El contador no envía datos | El ID de unidad Modbus, la velocidad, la paridad y los bits de parada en Reduxi deben coincidir con los ajustes del contador. |
| Varios contadores en una línea RS485 | Cada contador necesita una dirección Modbus única. Los contadores sin configurar comparten la dirección de fábrica 33. |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
