Cómo conectar el analizador de calidad de red Iskra iMC784 con el controlador Reduxi
Conecte su analizador de calidad de red Iskra MC784 / iMC784 al Reduxi Controller.

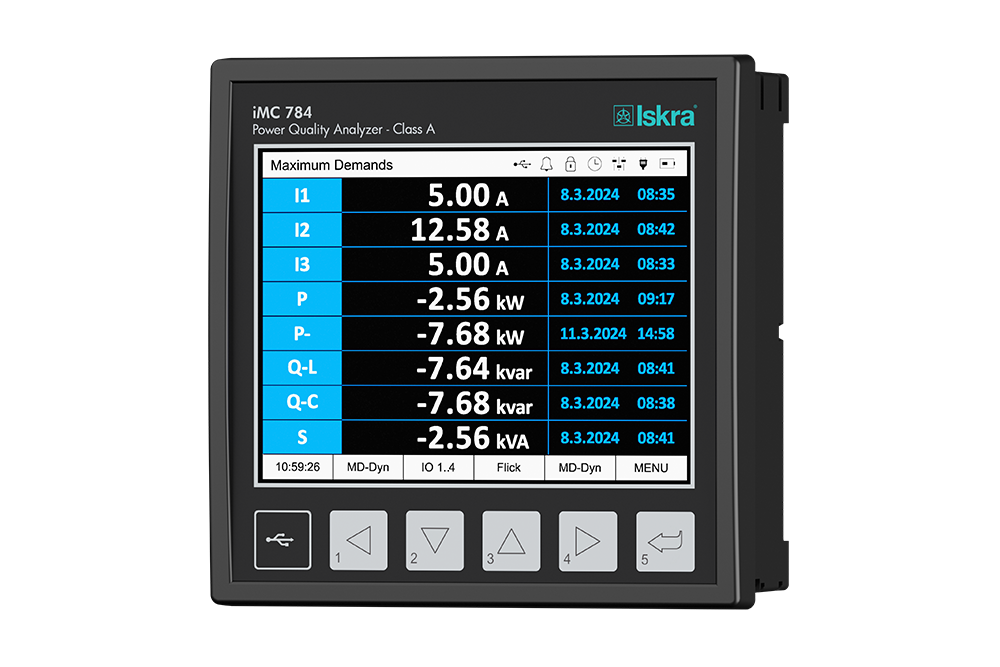

Descripción en texto de esta imagen
Foto del producto de un analizador de calidad de red negro cuadrado para montaje en panel sobre fondo blanco. Texto de cabecera: 'iMC 784', 'Power Quality Analyzer - Class A', logotipo de 'Iskra'. Pantalla en color con el título 'Maximum Demands' e iconos de estado. Filas de la tabla (etiqueta, valor, fecha, hora): I1 5.00 A 8.3.2024 08:35; I2 12.58 A 8.3.2024 08:42; I3 5.00 A 8.3.2024 08:33; P -2.56 kW 8.3.2024 09:17; P- -7.68 kW 11.3.2024 14:58; Q-L -7.64 kvar 8.3.2024 08:41; Q-C -7.68 kvar 8.3.2024 08:38; S -2.56 kVA 8.3.2024 08:41. Barra de menú inferior: 10:58:26, MD-Dyn, IO 1..4, Flick, MD-Dyn, MENU. Debajo de la pantalla: un botón USB y cuatro teclas de flecha (izquierda, abajo, arriba, derecha) numeradas del 1 al 4, y una tecla Enter numerada con 5.
1 Documentación técnica
Las instrucciones para conectar y configurar el analizador se encuentran en la página web del fabricante Iskra. Documentos del fabricante del Iskra MC784 / iMC784:
- Advanced Power Quality Analyser MC784 / iMC784 – Página del producto con descripción y documentos.
- Data sheet iMC784 / MC784 (PDF) – Comunicación, alimentación, montaje y bornes.
- Users manual iMC784 / MC784 (PDF) – Instalación y configuración.
- Leaflet iMC784 (PDF) – Resumen del producto.
2 Equipo necesario
- Analizador de calidad de red Iskra MC784 o iMC784, instalado por un electricista cualificado
- Cable para la interfaz de comunicación: cable RS485 o cable Ethernet
- Reduxi Controller
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Conectar y configurar el analizador
Encontrará las instrucciones para conectar y configurar el analizador en los documentos del punto 1.
3.1 Interfaces y bornes
El MC784 / iMC784 es un analizador de calidad de red de clase A conforme a IEC 61000-4-30 Ed. 3. Dispone de estas interfaces de comunicación:
| Interfaz | Description |
|---|---|
| COM1 | Ethernet (RJ-45, 10/100BASE-TX) y USB 2.0 tipo B |
| COM2 | RS232 or RS485 |
| RS485 en el módulo de E/S C | Borne 54 (A) y borne 55 (B) |
Los protocolos son Modbus RTU, Modbus TCP, DNP3 y MQTT. IEC 61850 es opcional.
| Conexión | Bornes |
|---|---|
| Alimentación | L en 13, N en 14, tierra de protección en 12. Conecte siempre la tierra. |
| Entradas de tensión | UL1 on 2, UL2 on 5, UL3 on 8, UN on 11
|
| Entradas de corriente | IL1 en 1/3, IL2 en 4/6, IL3 en 7/9, corriente de neutro en 26/27
|
3.2 Ajustes de comunicación en el analizador
Configure los ajustes de comunicación como se describe en el manual de usuario (véase punto 1). El fabricante ofrece para ello el software de configuración gratuito Miqen.
Necesitará el ID de unidad Modbus del analizador en el Reduxi Configurator. Normalmente se utiliza 1.
4 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
5 Añadir el analizador a Reduxi
Siga estos pasos para añadir un nuevo analizador o para editar uno existente.
5.1 Ajustes básicos
Inicie sesión en el Reduxi Configurator mediante el navegador (véase Punto 4) y haga clic en Add device.
En el primer paso, introduzca los ajustes básicos del dispositivo. Después haga clic en Next.
5.2 Ajustes de comunicación
Seleccione el canal de comunicación. Después introduzca la configuración del dispositivo:
| Parámetro | Valor |
|---|---|
| Modbus unit ID | Normalmente 1
|
A continuación, introduzca y seleccione los ajustes avanzados. Los parámetros serie, si se solicitan, deben coincidir con los ajustes del analizador (véase punto 3).
5.3 Probar la comunicación
Haga clic en Test communication en la parte inferior del asistente. Lee el Iskra MC784 / iMC784 una vez y no guarda nada. Si la prueba se realiza correctamente, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
6 Comprobar las lecturas
6.1 Últimas mediciones
Una vez establecida la comunicación, compruebe los valores en Devices en el Reduxi Configurator. Reduxi solo lee el analizador.
✓ Resumen
Preparación (puntos 1–2): Lea los documentos de Iskra y prepare el equipo.
Analizador Iskra (punto 3): Conecte el analizador mediante RS485 o Ethernet. Configure los parámetros de comunicación y anote el ID de unidad Modbus.
Añadir a Reduxi (puntos 4–5): Inicie sesión en el Reduxi Configurator, añada el analizador con su ID de unidad Modbus y pruebe la comunicación.
Puesta en marcha (punto 6): Compruebe las lecturas. Reduxi lee el analizador.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| Falla la prueba de comunicación | Compruebe que el ID de unidad Modbus en Reduxi es igual a la dirección Modbus configurada en el analizador. Compruebe que los parámetros serie coinciden. |
| El analizador no responde en el bus RS485 | Compruebe los bornes RS485 54 (A) y 55 (B) y los ajustes de comunicación del analizador. |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
