Cómo conectar el contador de energía Schrack NA96 con el controlador Reduxi
Conecte su analizador de red Schrack NA96 al Reduxi Controller mediante Modbus RS485.

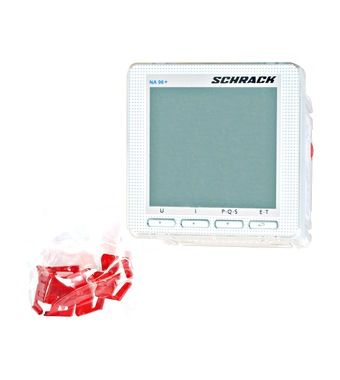

Descripción en texto de esta imagen
Foto del producto de un analizador de red cuadrado blanco para montaje en panel sobre fondo blanco. En el frontal: logotipo de 'SCHRACK' arriba a la derecha, 'NA 96 +' arriba a la izquierda, una pantalla LCD gris verdosa en blanco (sin valores) y cuatro botones debajo con las etiquetas U, I, P-Q-S y E-T. En la parte inferior izquierda, un pequeño montón de clips o piezas de plástico rojos en una bolsa transparente.
1 Documentación técnica
El Schrack NA96 es un analizador de red multifunción para montaje en panel (96 x 96 mm, número de artículo MGF39000). El NA96+ ofrece mayor precisión y rangos más amplios. El equipo base no tiene interfaz de comunicación. RS485 está disponible como módulo enchufable opcional.
Las instrucciones para conectar y configurar el contador se encuentran en el catálogo de Schrack. Documentos del fabricante:
- Schrack catalogue pages: network analysers – Descripción, especificaciones y datos del módulo RS485 (EN)
- Operating manual NA96 (SK) – Módulo RS485: menú de programación, bornes, cableado
- Operating manual NA96+ (DE) – Manual de instrucciones del NA96+
- Mounting manual NA96+ – Instalación del dispositivo
- Schrack product page: NA96+ – Datos del producto y descargas
2 Equipo necesario
- Analizador de red Schrack NA96 con el módulo enchufable RS485
- Cable de datos para RS485
- Reduxi Controller
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Descripción general del sistema y cableado
3.1 Conexión RS485
El módulo RS485 del NA96 tiene estos bornes:
| Terminal | Función |
|---|---|
3 |
Rx (+) |
4 |
Tx (-) |
5 |
GND |
Reglas para el bus RS485:
- Conecte los dispositivos en cadena (daisy chain), de un dispositivo al siguiente. No se permite la topología en estrella.
- Termine el bus con una resistencia de 120 Ω en el último dispositivo.
- Hasta 32 dispositivos por bus, o hasta 255 con un repetidor RS485.
- Distancia máxima desde el maestro: 1200 m.
4 Configuración del dispositivo en el medidor
4.1 Ajustes de RS485
Configure los parámetros RS485 en el menú de programación del NA96, según el manual de instrucciones:
PASS 0000.1000 y confirme con la tecla Enter.A Addr.Addr: introduzca un valor de 001 a 255 y confirme.bAUd: seleccione 19.2k, 9.6k o 4.8k bit/s y confirme.PAr: seleccione EUEn (par), odd (impar) o nonE (ninguna) y confirme.El protocolo es compatible con Modbus/JBUS, con 8 bits de datos y 1 bit de parada. El ID de unidad Modbus es normalmente 1. Anote los ajustes. Introducirá los mismos valores en Reduxi (véase punto 6).
5 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
6 Añadir el Schrack NA96 a Reduxi
6.1 Ajustes básicos
Inicie sesión en el Reduxi Configurator a través del navegador (véase punto 5).
- Haga clic en + Add device.
- Introduzca los ajustes básicos: tipo de dispositivo
Energy meter, tipoSchrack NA96y el nombre que desee. - Pulse Next.
6.2 Ajustes de comunicación
Seleccione el canal de comunicación e introduzca la configuración del dispositivo:
| Parámetro | Valor |
|---|---|
| Canal de comunicación | El puerto RS485 del controlador al que está conectado el contador |
| Modbus unit ID | Normalmente 1. Utilice la dirección configurada en el contador. |
| Velocidad de transmisión y paridad | Los mismos valores que en el contador (véase punto 4) |
| Bits de datos / bits de parada |
8 / 1
|
| Ajustes avanzados | Introdúzcalos y selecciónelos según corresponda |
6.3 Probar la comunicación
Haga clic en Test communication en la parte inferior del asistente. Lee el Schrack NA96 una vez y no guarda nada. Si la prueba se realiza correctamente, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
7 Comprobar las lecturas
7.1 Last measurements
Una vez establecida la comunicación, compruebe los valores en Devices – Schrack NA96 en el Reduxi Configurator.
7.2 Utilizar el contador en una estrategia
Para utilizar las lecturas en la estrategia de Reduxi, defina una estrategia como se describe en Estrategias para el controlador Reduxi.
✓ Resumen
Preparación (puntos 1–2): Instale el módulo enchufable RS485 en el NA96. Prepare el cable, el controlador y un portátil o una tableta.
Schrack NA96 (puntos 3–4): Cablee los bornes RS485 3, 4 y 5. Configure la dirección, la velocidad de transmisión y la paridad en el menú de programación.
Añadir a Reduxi (puntos 5–6): Inicie sesión en la interfaz web de Reduxi. Añada el dispositivo como Energy meter, tipo Schrack NA96. Pruebe la comunicación.
Puesta en marcha (punto 7): Compruebe las últimas mediciones y utilice el contador en su estrategia.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| Falla la prueba de comunicación | Compruebe el ID de unidad Modbus, la velocidad de transmisión y la paridad con los ajustes del NA96. Compruebe que el módulo RS485 está instalado en la ranura A. Intercambie los hilos RS485 A/B. |
| Varios dispositivos en el bus | Conecte los dispositivos en cadena (daisy chain) y termine el último dispositivo con una resistencia de 120 Ω. No utilice una topología en estrella. |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
