Cómo conectar el contador de energía Shelly 3EM con el controlador Reduxi
Conecte su Shelly 3EM al Reduxi Controller a través de su red Wi-Fi local.

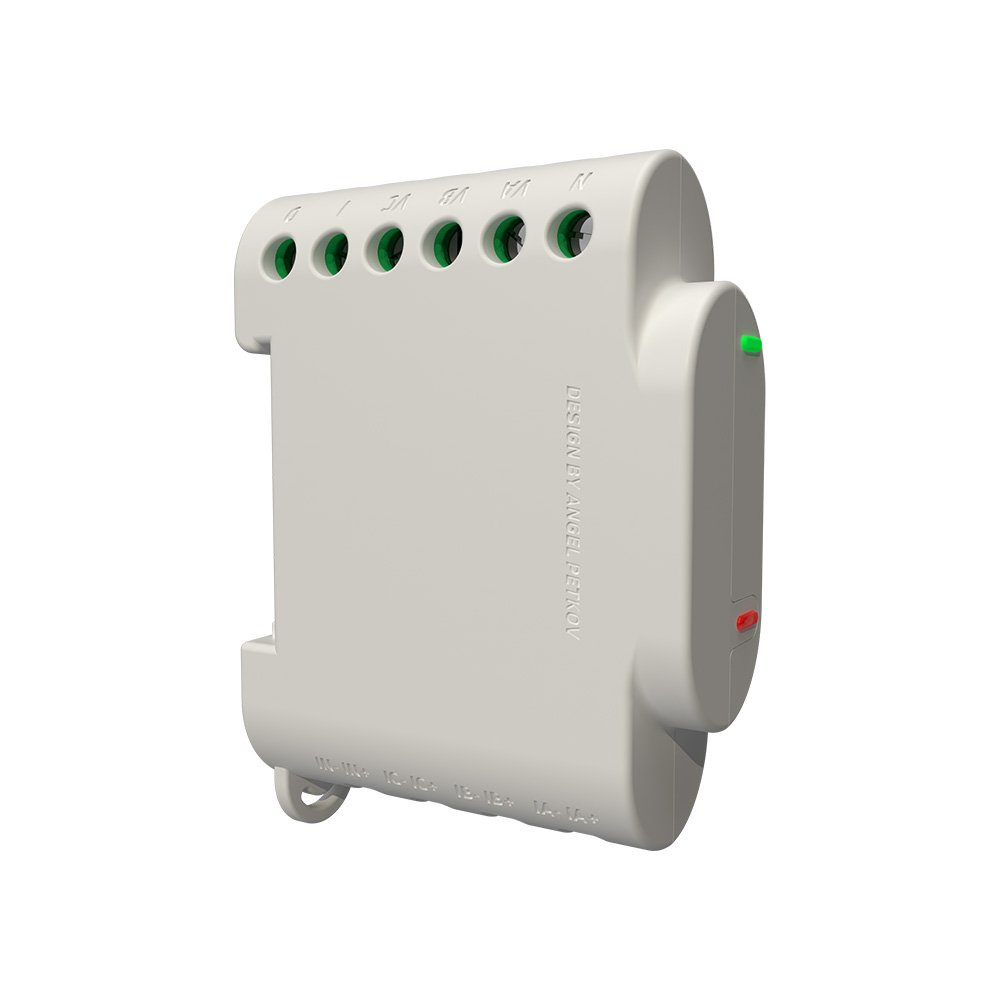

Descripción en texto de esta imagen
Imagen renderizada del producto de un pequeño módulo compacto blanco roto (carcasa al estilo del Shelly 3EM) sobre fondo blanco, visto de frente y ligeramente desde arriba, en la mitad izquierda de la imagen. El borde superior tiene seis aberturas redondas para tornillos con anillos interiores verdes y etiquetas en relieve encima. En el lado derecho de la carcasa hay un LED verde y, más abajo, un LED rojo. En el frontal hay un texto vertical en relieve que dice 'DESIGN BY ANGEL PETKOV' (cortado en parte). El borde inferior tiene marcas en relieve de las entradas de corriente en cuatro pares y una pequeña anilla de montaje en la parte inferior izquierda. El resto de la imagen es blanco vacío.
1 Documentación técnica
Las instrucciones para conectar y configurar el dispositivo se encuentran en la página web del fabricante. Estos documentos corresponden al Shelly 3EM:
- Shelly 3EM: knowledge base – Instrucciones de conexión y configuración en la página web del fabricante
- Shelly 3EM: User and Safety Guide – Instrucciones de instalación y seguridad
- Shelly API documentation – Interfaces de los dispositivos Shelly
2 Equipo necesario
Necesita los siguientes componentes:
- Reduxi Controller
- Shelly 3EM con los 3 transformadores de corriente (120 A, suministrados con el dispositivo)
- Red Wi-Fi local (802.11 b/g/n)
- Dispositivo inteligente (teléfono, ordenador o tableta) para configurar el Shelly
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Conectar el Shelly 3EM a su red Wi-Fi
3.1 Conectar el Shelly a la alimentación
El Shelly 3EM se alimenta con 110–230 V CA ±10 %, 50/60 Hz.
3.2 Conectarse al Wi-Fi del Shelly con un dispositivo inteligente (teléfono, ordenador, tableta)
La red Wi-Fi del Shelly aparece al buscar redes Wi-Fi. Conecte su dispositivo inteligente a ella.
3.3 Abrir el navegador e ir a la IP predeterminada del Shelly
La IP predeterminada del Shelly es 192.168.1.33.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Shelly 3EM en el navegador de un teléfono (tema oscuro). Barra de estado: hora 13:48, 5G, batería 61. Barra de direcciones: 192.168.33.1. Cabecera: logotipo 'Shelly 3EM', un icono de nube rojo, un icono de router o Wi-Fi, un icono de candado abierto rojo y 'Time: --:--'. Potencia total: -0.06kW con un icono de descarga. Fase 1: 21W; VOLTAGE 220V; CURRENT 0.60A; POWER FACTOR 0.16. Fase 2: -19W; VOLTAGE 227V; CURRENT 0.43A; POWER FACTOR -0.19. Fase 3: -64W; VOLTAGE 225V; CURRENT 0.64A; POWER FACTOR -0.45.
3.4 Abrir los ajustes de Wi-Fi y conectarse a su red Wi-Fi local
Abra Internet & Security y active Connect the Shelly device to an existing WiFi Network en WIFI MODE - CLIENT.
Descripción en texto de esta imagen
Captura de pantalla del navegador de un teléfono que muestra la interfaz web de Shelly (tema oscuro). Barra de estado: hora 13:49, señal, 5G, batería 61. Dirección mostrada: 192.168.33.1. Fila superior de iconos: Timer, Weekly schedule, Internet & Security (el icono Internet & Security, con un globo terráqueo, está marcado con una flecha verde numerada con 1). Segunda fila de iconos: Safety, Actions, Settings. Debajo, un encabezado 'Settings' con una lista desplegable; cada entrada tiene un icono de información y una flecha hacia abajo: POWER ON DEFAULT MODE; LED LIGHT CONTROL; FIRMWARE UPDATE; TIME ZONE AND GEO-LOCATION; DEVICE NAME. Todas las entradas están contraídas.
Descripción en texto de esta imagen
Captura de pantalla alta de la interfaz web de Shelly en el navegador de un teléfono (tema oscuro). Barra de estado: hora 13:49, señal, E, batería 61. Dirección: 192.168.33.1. Iconos: Timer, Weekly schedule, Internet & Security (primera fila); Safety, Actions, Settings (segunda fila). Encabezado 'Internet & Security' con un icono de globo terráqueo. Sección desplegada 'WIFI MODE - CLIENT' (flecha hacia arriba) con una casilla sin marcar 'Connect the Shelly device to an existing WiFi Network'; la casilla está marcada con una flecha verde numerada con 1. Más abajo, las secciones contraídas, cada una con un icono de globo terráqueo y una flecha hacia abajo: 'WIFI CLIENT AP ROAMING', 'WIFI MODE - ACCESS POINT', 'RESTRICT LOGIN', 'SNTP SERVER'. La parte inferior de la imagen es blanco vacío.
Introduzca el nombre y la contraseña de su red Wi-Fi. Introduzca una dirección IP estática (recomendado). Introduzca la máscara y, opcionalmente, la IP de la puerta de enlace predeterminada. Pulse SAVE.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web de Shelly en el navegador de un teléfono (tema oscuro), sección 'WIFI MODE - CLIENT' (desplegada, flecha hacia arriba). Barra de estado: hora 13:49, señal, E, batería 61. Dirección: 192.168.33.1. Casilla marcada: 'Connect the Shelly device to an existing WiFi Network'. Campo del nombre de red con un icono de Wi-Fi: primeros caracteres, termina en 137. Campo de contraseña con un icono de candado: puntos ocultos con un cursor de texto al final y un icono de ojo a la derecha. Casilla sin marcar: 'Set static IP address'. Botón 'SAVE' con un icono de Wi-Fi. Debajo, una sección contraída 'WIFI CLIENT BACKUP' (flecha hacia abajo). En la parte inferior, la barra de herramientas del teclado del teléfono con flechas hacia arriba y hacia abajo y 'Done'.
3.5 El Shelly se reinicia y queda accesible con la nueva IP
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web de Shelly en el navegador de un teléfono tras guardar los ajustes de Wi-Fi. Dirección: 192.168.33.1. Un banner blanco con 'Success' y 'Settings changed' y una barra verde debajo. Detrás, el formulario atenuado: campo del nombre de la red Wi-Fi con el valor BITNJE137; campo de contraseña con ocho caracteres ocultos y un icono de ojo; casilla desmarcada 'Set static IP address'; botón 'SAVE'. Un cuadro de mensaje negro con marco azul dice: 'The device will try to connect to BITNJE137, you can continue operating it at its new address.' (BITNJE137 aparece en azul). Debajo, entradas contraídas y atenuadas con iconos de globo terráqueo y flechas, entre ellas 'WIFI MODE - ACCESS POINT' y 'RESTRICT LOGIN' (otras entradas están parcialmente ocultas).
3.6 Conectarse al Shelly a través de su red local
Conecte su dispositivo inteligente a su red local. Introduzca en la barra de direcciones del navegador la dirección IP que configuró para el Shelly.
4 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
5 Añadir el Shelly 3EM a Reduxi
Siga estos pasos para añadir un nuevo Shelly 3EM o para editar uno existente.
5.1 Ajustes básicos
Inicie sesión localmente en el Reduxi Configurator del controlador (véase punto 4) y pulse el botón Add device. En el primer paso, introduzca los ajustes básicos del dispositivo: seleccione el contador de energía y el Shelly 3EM, e introduzca el nombre que desee. A continuación, pulse Next.
5.2 Ajustes de comunicación
Seleccione el canal de comunicación. Introduzca los datos de conexión del Shelly 3EM:
| Parámetro | Valor |
|---|---|
| Conexión | Red local (TCP/IP), API REST |
| IP | La dirección IP que configuró en el Shelly en el punto 3 |
Después introduzca y elija los ajustes avanzados.
5.3 Probar la comunicación
Haga clic en Test communication en la parte inferior del asistente. Lee el Shelly 3EM una vez y no guarda nada. Si la prueba se realiza correctamente, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
6 Comprobar las lecturas
6.1 Últimas mediciones
Una vez establecida la comunicación, compruebe los valores en Devices – Shelly 3EM en el Reduxi Configurator como prueba adicional.
✓ Resumen
Preparación (puntos 1–2): Abra la documentación de Shelly y prepare el equipo.
Shelly 3EM (punto 3): Alimente el Shelly, abra su interfaz web y conéctelo a su red Wi-Fi con una IP estática.
Añadir a Reduxi (puntos 4–5): Inicie sesión en el Reduxi Configurator, añada el dispositivo con la IP del Shelly y pruebe la comunicación.
Puesta en marcha (punto 6): Compruebe las últimas mediciones en Devices.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| La interfaz web del Shelly no se abre después de guardar los ajustes de Wi-Fi | El Shelly se reinicia y solo es accesible con la nueva IP. Conecte su dispositivo inteligente a la red local e introduzca la IP que ha configurado. |
| Falla la prueba de comunicación | Compruebe que la IP en el Reduxi Configurator es la misma que configuró en el Shelly. Se recomienda una IP estática. |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
