Cómo conectar el contador de energía Socomec Diris A con el Reduxi Controller
Conecte su contador de energía Socomec DIRIS A al Reduxi Controller mediante Modbus.
Descripción en texto de esta imagen

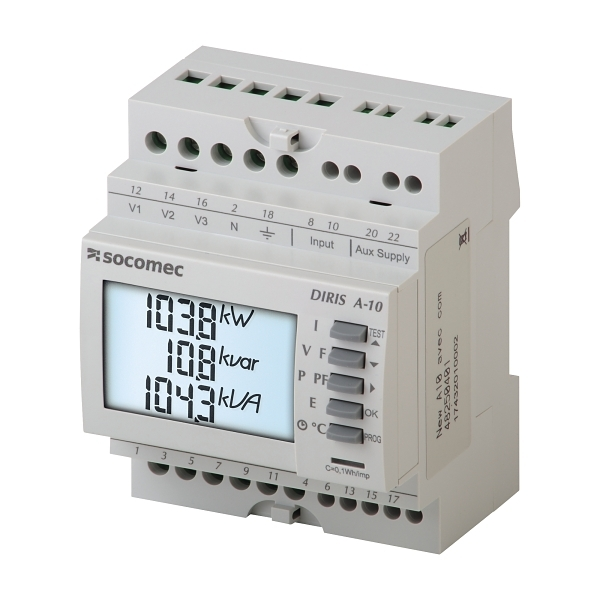

Foto de producto de un contador multifunción gris claro para carril DIN sobre fondo blanco, visto desde arriba y de frente. Frontal: logotipo 'socomec', 'DIRIS A-10', LCD con tres líneas: 103.8 kW, 10.8 kvar, 104.3 kVA (los dígitos se leen aproximadamente 103.8, 10.8 y 104.3). Cinco botones grises a la derecha con etiquetas (I, V F, P PF, E, símbolos de reloj y de grados C) y pequeñas funciones TEST, OK, PROG con símbolos de flecha. Fila superior de terminales rotulada V1 12, V2 14, V3 16, N 2, símbolo de tierra 18, 'Input' 8 y 10, 'Aux Supply' 20 y 22. Terminales inferiores numerados 1, 3, 5, 7, 9, 11, 4, 6, 13, 15, 17. Una etiqueta lateral con letra pequeña.
1 Documentación técnica
Las instrucciones para conectar y configurar el dispositivo están en la página web del fabricante.
- Socomec resources – Página web del fabricante con documentos
- DIRIS A-10: página de producto – Datos del producto y lista de documentos
- DIRIS A-10, A-20, A-30, A-41: guía de inicio rápido (PDF) – Guía de inicio rápido multilingüe
- DIRIS A-10: tabla de comunicación Modbus – Tablas de registros del contador
2 Equipo necesario
Necesita los siguientes componentes:
- Reduxi Controller
- Contador Socomec DIRIS A (A-10 RS485, A-20, A-30, A-40, A-41)
- Cable RS485 entre el contador y el Reduxi Controller, o un cable Ethernet para el DIRIS A-40 Ethernet
- Transformadores de corriente para las entradas de corriente
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Preparar el contador Socomec DIRIS A
3.1 Datos técnicos (DIRIS A-10 RS485)
3.2 Entradas de medición
Las entradas de tensión se denominan V1, V2, V3 y VN. Las entradas de corriente se denominan I1, I2 e I3, cada una con una conexión S1 y S2. Conecte el contador como se describe en la guía de inicio rápido del fabricante (véase Punto 1).
3.3 Definir los parámetros Modbus en el contador
Los parámetros de comunicación se definen en el menú de configuración del contador. Las entradas del menú son CON Adr (dirección Modbus), CON bdS (velocidad en baudios), CON PAr (paridad) y CON St0P (bit de parada). Utilice los mismos valores en el Reduxi Configurator (véase Punto 5).
4 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
5 Añadir el Socomec DIRIS A a Reduxi
Siga estos pasos para añadir un Socomec DIRIS A nuevo o editar uno existente.
5.1 Ajustes básicos
Inicie sesión localmente en el Reduxi Configurator del controller (véase Punto 4) y pulse el botón Add device. En el primer paso, introduzca los ajustes básicos del dispositivo: seleccione el contador de energía y el Socomec Diris A, e introduzca un nombre a su elección. Después pulse Next.
5.2 Ajustes de comunicación
Seleccione el canal de comunicación. Introduzca la configuración del dispositivo:
| Parámetro | Valor |
|---|---|
| Conexión | RS485 (Modbus). TCP/IP (Modbus) para el DIRIS A-40 Ethernet. |
| Modbus unit ID | Normalmente se utiliza 1. |
Después introduzca y elija los ajustes avanzados.
5.3 Probar la comunicación
Haga clic en Test communication en la parte inferior del asistente. Lee el Socomec DIRIS A una vez y no guarda nada. Si la prueba es correcta, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
6 Comprobar las lecturas
6.1 Últimas mediciones
Una vez establecida la comunicación, compruebe los valores en Devices – Socomec Diris A en el Reduxi Configurator como prueba adicional.
✓ Resumen
Preparación (puntos 1–2): Abra la documentación de Socomec y prepare el equipo.
Socomec DIRIS A (punto 3): Conecte el contador y defina sus parámetros Modbus.
Añadir a Reduxi (puntos 4–5): Inicie sesión en el Reduxi Configurator, añada el dispositivo con el ID de unidad Modbus y pruebe la comunicación.
Puesta en marcha (punto 6): Compruebe las últimas mediciones en Devices.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| Falla la prueba de comunicación | Compruebe que el ID de unidad Modbus en el Reduxi Configurator coincide con la dirección configurada en el contador. Normalmente se utiliza 1. Compruebe que los parámetros serie del contador y del controlador son idénticos. |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
