Cómo conectar la batería Victron Energy MultiPlus II con el Reduxi Controller
Conecte un Victron Energy MultiPlus-II al Reduxi Controller.

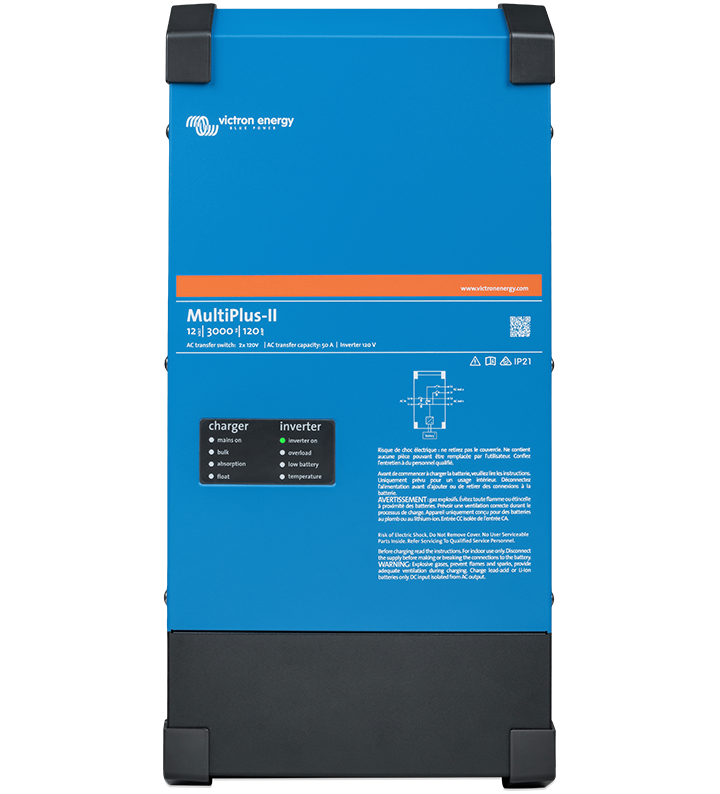

Descripción en texto de esta imagen
Foto de producto de un inversor/cargador Victron Energy MultiPlus-II azul sobre fondo blanco, vista frontal, con tapas de esquina de plástico negro en la parte superior e inferior y una base gris oscuro en la parte inferior. Frontal: logotipo 'victron energy BLUE POWER' arriba a la izquierda; una franja naranja con 'www.victronenergy.com'; texto del modelo 'MultiPlus-II' con '12 | 3000 | 120' y una línea sobre el interruptor de transferencia de CA y la capacidad de 50 A (letra pequeña); un código QR a la derecha; símbolos de advertencia e 'IP21'. Panel de LED a la izquierda rotulado 'charger' (mains on, bulk, absorption, float) e 'inverter' (inverter on, overload, low battery, temperature); el LED 'inverter on' está en verde y los demás apagados. Un pequeño esquema de cableado y varias líneas de texto de advertencia en francés e inglés (letra pequeña) a la derecha.
1 Documentación técnica
Las instrucciones para conectar y configurar el dispositivo están en la página web de Victron.
- Manuales de Victron: MultiPlus-II – Instrucciones del fabricante. Seleccione el producto en la lista desplegable.
- Manual del MultiPlus-II 230V (PDF) – Instalación, cableado y conexión VE.Bus.
- Hoja de datos del MultiPlus-II (PDF) – Modelos, especificaciones y accesorios.
- Victron Modbus-TCP FAQ – Activar Modbus-TCP en un dispositivo GX y encontrar los ID de unidad.
- Página de producto del MultiPlus-II – Descripción del producto y descargas.
2 Equipo necesario
- Victron Energy MultiPlus-II
- Dispositivo GX del sistema Victron (actúa como pasarela Modbus-TCP)
- Reduxi Controller
- Conexión de red entre el dispositivo GX y el Reduxi Controller
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Configurar el sistema Victron
3.1 Activar Modbus-TCP en el dispositivo GX
Modbus-TCP está desactivado por defecto en un dispositivo GX. Para activarlo, vaya a Settings – Services en el dispositivo GX, desplácese hacia abajo y active el servicio Modbus-TCP.
4 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
5 Añadir el MultiPlus II a Reduxi
Siga estos pasos para añadir un dispositivo nuevo o para editar uno existente.
5.1 Ajustes básicos
Inicie sesión en el Reduxi Configurator mediante el navegador (véase Punto 4). Haga clic en + Add device.
Introduzca los ajustes básicos del dispositivo.
Descripción en texto de esta imagen
Captura de la página 'Basic settings' del Reduxi Configurator. Device type *: Battery (desplegable). Type *: Victron Energy MultiPlus II (desplegable). Name *: Victron Energy MultiPlus II (campo de texto). Botones: Back (abajo a la izquierda), Next (abajo a la derecha, oscuro).
5.2 Ajustes de comunicación
Seleccione el canal de comunicación del dispositivo.
Descripción en texto de esta imagen
Captura de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (desplegable). IP *: 192.168.1.1 (el campo está activo, con el cursor de texto al final). Port *: 502. Botones: Back (abajo a la izquierda), Test communication y Next (abajo a la derecha, Next es oscuro).
5.3 Ajustes avanzados
Elija e introduzca los ajustes avanzados:
| Parámetro | Valor |
|---|---|
| Reading delay | 250 |
| Writing delay | 250 |
Descripción en texto de esta imagen
Captura del cuadro de diálogo del Reduxi Configurator titulado "Advance settings" (tal como se muestra). Interruptores, cada uno con una pregunta: Do you want to set data saving interval: No (ayuda: Default: 1 min). Do you want to set reading delay: Yes, campo de valor 250 con unidad ms. Do you want to set writing delay: Yes, campo de valor 250 con unidad ms (el campo está activo y el valor está resaltado). Do you want to set maximum export power: No. Do you want to set maximum import power: No. Do you want to invert direction for energy import and export: No (ayuda: Default: No). Do you want to exclude device from summary: No (ayuda: Default: No). Debajo, tres desplegables: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Botones en la parte inferior: Back (izquierda), Done (derecha, oscuro).
5.4 Test communication
Haga clic en Test communication en la parte inferior del asistente. Lee el Victron MultiPlus II una vez y no guarda nada. Si la prueba es correcta, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
6 Comprobar las lecturas
6.1 Últimas mediciones
Una vez establecida la comunicación, compruebe los valores del dispositivo en Devices en el Reduxi Configurator.
6.2 Activar el control por Reduxi
Para el control por Reduxi, ajuste el control type del dispositivo en AUTO en Devices. Solo así los comandos de la estrategia actúan sobre el dispositivo.
Defina una estrategia como se describe en Estrategias para el Reduxi Controller.
✓ Resumen
Preparación (puntos 1–2): Abra los manuales de Victron. Prepare el MultiPlus-II, el dispositivo GX, el controller y la conexión de red.
Sistema Victron (punto 3): Active Modbus-TCP en el dispositivo GX. Anote el ID de unidad.
Añadir a Reduxi (puntos 4–5): Inicie sesión en el Reduxi Configurator. Añada el dispositivo, seleccione el canal de comunicación y ajuste el retardo de lectura y escritura en 250. Ejecute Test communication y después haga clic en Done.
Puesta en marcha (punto 6): Compruebe las últimas mediciones. Ajuste el control type en AUTO.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| Falla la prueba de comunicación | Compruebe que Modbus-TCP esté activado en el dispositivo GX en Settings – Services. Compruebe el ID de unidad en Settings – Services – Modbus/TCP – Available services. |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
