Cómo conectar la bomba de calor Bosch Sense II con el Reduxi Controller
Añada el Worcester Bosch Greenstar Sense II al Reduxi Controller.
Descripción en texto de esta imagen

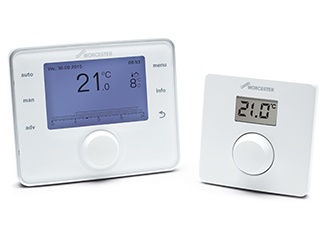

Foto de dos controles de ambiente Worcester Bosch Greenstar Sense blancos sobre fondo blanco. A la izquierda: controlador más grande con una pantalla retroiluminada en azul que muestra 21,0 grados C, un valor más pequeño 8, un dial redondo y etiquetas de botones auto, man, info, menu. A la derecha: controlador cuadrado más pequeño con una pequeña pantalla que muestra 21,0 grados C y un dial redondo. Logotipo WORCESTER sobre cada pantalla.
1 Documentación técnica
El fabricante describe en su documentación cómo conectar y configurar el dispositivo.
- Greenstar Sense II Installation Manual – Worcester Bosch, instrucciones de instalación (PDF)
- Worcester Bosch literature search for Sense – Página de documentación del fabricante
2 Preparar el dispositivo
2.1 Equipo necesario
- Reduxi Controller
- Greenstar Sense II, instalado y configurado como describe el fabricante (véase Punto 1)
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
2.2 Sobre el Greenstar Sense II
Datos de la documentación del fabricante:
- El Greenstar Sense II es un regulador con compensación climática de Worcester Bosch con una pantalla táctil.
- Controla hasta cuatro circuitos de calefacción y dos circuitos primarios de acumulador.
- Se comunica con la fuente de calor mediante una interfaz EMS 2 BUS o BUS de 2 hilos.
- Se alimenta a través de un cable BUS de 2 hilos a 10–24 V CC. La polaridad no importa.
3 Conectar y configurar el dispositivo
Siga las instrucciones de conexión y configuración del fabricante (véase Punto 1).
Tenga a mano el ID de unidad Modbus del dispositivo. Normalmente se utiliza 1.
4 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
5 Añadir el dispositivo a Reduxi
Siga estos pasos para añadir un dispositivo nuevo o para editar uno existente.
5.1 Ajustes básicos
Inicie sesión localmente en el Reduxi Configurator del controlador (véase Punto 4) y haga clic en + Add device.
Introduzca los ajustes básicos: seleccione el tipo de dispositivo y el tipo que correspondan a su dispositivo e introduzca un nombre a su elección.
5.2 Ajustes de comunicación
Seleccione el canal de comunicación e introduzca la configuración del dispositivo:
| Parámetro | Valor |
|---|---|
| Canal de comunicación | El canal por el que está conectado el dispositivo |
| Modbus unit ID | Normalmente 1
|
5.3 Ajustes avanzados
Introduzca y seleccione los ajustes avanzados del dispositivo.
5.4 Test communication
Haga clic en Test communication en la parte inferior del asistente. Lee el Greenstar Sense II una vez y no guarda nada. Si la prueba es correcta, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
6 Comprobar las lecturas
6.1 Últimas mediciones
Una vez establecida la comunicación, compruebe los valores en Devices, en el Reduxi Configurator, como prueba adicional.
6.2 Activar el control por Reduxi
En Devices del Reduxi Configurator, ajuste el control type del dispositivo en AUTO. Solo así los comandos de la estrategia actúan sobre el dispositivo.
Para reducir los costes de energía con precios dinámicos y tarifas dinámicas, defina una estrategia como se describe en Estrategias para el Reduxi Controller.
✓ Resumen
Preparación (puntos 1–2): Busque la documentación del fabricante y prepare el dispositivo y el Reduxi Controller.
Greenstar Sense II (punto 3): Conecte y configure el dispositivo como describe el fabricante. Anote el ID de unidad Modbus (normalmente 1).
Añadir a Reduxi (puntos 4–5): Inicie sesión en el Reduxi Configurator, añada el dispositivo y pruebe la comunicación.
Puesta en marcha (punto 6): Compruebe las lecturas y establezca el control type en AUTO.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| Falla la prueba de comunicación | Compruebe el ID de unidad Modbus del dispositivo. Normalmente se utiliza 1. Compruebe el canal de comunicación y la conexión. |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
