Cómo configurar el Iskraemeco MT880 en la herramienta Iskraemeco SEP2W o Symbiot

Configure el contador Iskraemeco MT880 en el SEP2W manager o en la herramienta Symbiot para el Reduxi Controller.

🔧 Iskraemeco MT880 · Reduxi Controller
🛠 Iskraemeco SEP2W manager o herramienta Symbiot
📡 Un telegrama (estructura estándar de Reduxi)

📄 Descargar como PDF

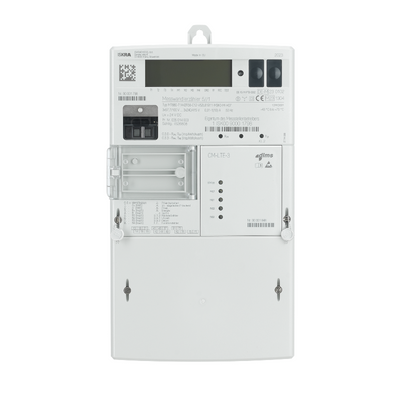

Contador eléctrico Iskraemeco MT880, vista frontal
Iskraemeco MT880 (imagen: Iskraemeco)
Descripción en texto de esta imagen

Foto de un contador eléctrico Iskraemeco MT880 sobre fondo blanco, vista frontal. Carcasa gris claro con una lengüeta de suspensión en la parte superior, una pantalla LCD y una etiqueta con código de barras en la parte superior, un módulo óptico o de botones negro a la izquierda, una cubierta de terminales transparente en el lado izquierdo, una fila de pequeños indicadores luminosos y una pequeña marca azul del fabricante a la derecha.

📋 En este artículo
  1. Documentación técnica
  2. Equipo necesario
  3. IEC local port setup channel 1
  4. IEC HDLC setup channel 1
  5. General local port readout
  6. Siguiente paso: añadir el contador a Reduxi
  7. Resumen
  8. Problemas frecuentes
  9. Artículos relacionados

1 Documentación técnica

Configure el contador con la estructura básica de Estructura estándar de telegrama de Reduxi para Iskraemeco AM550 DLMS push en la interfaz P1. Utilice el Iskraemeco SEP2W manager o la herramienta Symbiot. Solo se necesita un telegrama, con los datos definidos en esa estructura.

2 Equipo necesario

  • Contador Iskraemeco MT880
  • Iskraemeco SEP2W manager o herramienta Symbiot
  • Reduxi Controller
  • Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi

3 IEC local port setup channel 1

Siga los pasos siguientes en la herramienta Iskraemeco SEP2W manager. Empiece por el paso 1, IEC local port setup channel 1.

Iskraemeco SEP2 Manager: IEC local port setup channel 1, baud rate 9600, address 72042282
IEC local port setup channel 1
Descripción en texto de esta imagen

Captura del software SEP2 Manager (Iskraemeco), vista Cosem association del contador ISKT880M72042282, página IEC local port setup channel 1. Pestañas de la cinta: General, View, MeterView, Database, Tools; botones de la cinta Refresh, New Tab, Close Tab, Close All. El panel izquierdo muestra los números de contador del 72042273 al 72042301 (72042282 seleccionado). Árbol del panel central: Clock, Common, Communication, con No channel specified, Channel 0, Channel 1 (IEC local port setup channel 1 resaltado en azul, IEC HDLC setup channel 1 con un cuadrado rojo, ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1), Channel 2, Channel 3, Communication variant configuration; después Display, GSM, Holidays, I/O configuration, I/O control, Identifiers, Image transfer; Search (1491 items). Panel derecho: IEC local port setup channel 1; Logical name: 0-1:20.0.0*255, Class ID: IEC local port setup (19), Version: 1. Campos (casillas sin marcar): Communication mode: 1 - Protocol according to IEC 62056-46 (DLMS UA), Read and write; Default baud rate: 9600, Read and write; Proposed baud rate: 9600, Read and write; Response time: 1 - 200ms, Read and write; Device address: 72042282, Read and write; Settings password: vacío, Write only; Parametrisation password: vacío, Write only; W5 password: vacío, Write only. Barra de pestañas inferior: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (activa).

4 IEC HDLC setup channel 1

Paso 2: configure el IEC HDLC channel 1.

Iskraemeco SEP2 Manager: IEC HDLC setup channel 1, speed 9600, device address 41
IEC HDLC local port setup channel 1
Descripción en texto de esta imagen

Captura del software SEP2 Manager (Iskraemeco) que muestra la página IEC HDLC setup channel 1 en la vista Cosem association. Panel izquierdo MeterView: lista de números de contador del 90807030 al 91404225 (la misma lista que en la otra captura de SEP2 Manager; el último elemento, 91404225, está seleccionado). Panel central: contador ISKT880M91404225 con un árbol: Actual values, Alarms, Billing, Clock, Common, Communication (No channel specified, Channel 0, Channel 1, Channel 2, Channel 3, Communication variant configuration), Display (Sequences: General local port readout, General display readout). En Channel 1: IEC local port setup channel 1, IEC HDLC setup channel 1 (marcado y resaltado en azul), ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1. Search (1572 items) en la parte inferior. Título del panel derecho: IEC HDLC setup channel 1. Logical name: 0-1:22.0.0*255, Class ID: IEC HDLC setup class (23), Version: 1. Campos, todos marcados, acceso Read and write: Communication speed: 9600; Window size transmit: 1; Window size receive: 1; Max info field length transmit: 154; Max info field length receive: 154; Inter octet time out: 50; Inactivity time out: 120; Device address: 41.

Iskraemeco SEP2 Manager: IEC local port setup channel 1, baud rate 9600, address 91404225
IEC local port setup channel 1 (segunda parte)
Descripción en texto de esta imagen

Captura del software SEP2 Manager (Iskraemeco) que muestra la página IEC local port setup channel 1 en la vista Cosem association. Panel izquierdo MeterView: lista de números de contador 90807030, 90807452, 90807459, 90807554, 90807677, 90807680, 90807685, 90807686, 90807687, 90807692, 90807717, 90807798, 90807864, 90807868, 90807875, 90808004, 90808005, 90808008, 90808149, 90808178, 91404137, 91404153, 91404184, 91404188, 91404194, 91404200, 91404201, 91404210, 91404225 (el último es el contador seleccionado). Panel central: contador ISKT880M91404225 con un árbol: Actual values, Alarms, Billing, Clock, Common, Communication (No channel specified, Channel 0, Channel 1, Channel 2, Channel 3, Communication variant configuration), Display (Sequences: General local port readout, General display readout). En Channel 1 aparecen IEC local port setup channel 1 (marcado y resaltado en azul), IEC HDLC setup channel 1, ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1. Search (1572 items) en la parte inferior. Título del panel derecho: IEC local port setup channel 1. Logical name: 0-1:20.0.0*255, Class ID: IEC local port setup (19), Version: 1. Campos, todos marcados: Communication mode: 1 - Protocol according to IEC 62056-46 (DLMS UA), acceso Read and write; Default baud rate: 9600, Read and write; Proposed baud rate: 9600, Read and write; Response time: 1 - 200ms, Read and write; Device address: 91404225, Read and write; Settings password: vacío, Write only; Parametrisation password: vacío, Write only; W5 password: vacío, Write only.

5 General local port readout

Paso 3: configure el General local port readout. Debido al gran número de filas, las capturas se dividen en partes. Anote el número de fila y el Logical Name para modificar los ajustes correctos.

Iskraemeco SEP2 Manager: General local port readout, 66 elementos seleccionados, filas 1 a 14
General local port readout, parte 1
Descripción en texto de esta imagen

Captura del software SEP2 Manager (Iskraemeco), vista Cosem association del contador ISKT880M72042282, página General local port readout. El panel izquierdo muestra los números de contador del 72042273 al 72042301 (72042282 seleccionado). Árbol del panel central: Clock, Common, Communication, Display > Sequences (General local port readout resaltado en azul, General display readout, Alternate display readout, Grid display readout), después Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Panel derecho: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects sin marcar; Access mode: Read and write; Filter vacío; Selected items 66 (1512 / 1512). Columnas de la tabla: Logical Name, Item, Class Id, Attribute. Filas visibles: 1 0-0:97.97.0 Error register, 1 - Data, 2 - Value (fila resaltada); 2 1-0:0.0.0 Electricity ID 1, 1 - Data; 3 1-0:0.9.1 Local time, 1 - Data; 4 1-0:0.9.2 Local date, 1 - Data; 5 1-0:0.4.2 Transformer ratio - current (numerator), 1 - Data; 6 1-0:0.4.5 Transformer ratio - current (denominator), 1 - Data; 7 1-0:0.4.3 Transformer ratio - voltage (numerator), 1 - Data; 8 1-0:0.4.6 Transformer ratio - voltage (denominator), 1 - Data; 9 1-0:1.4.0 Demand register - Active energy import (+A), 5 - Demand register, 2 - Curren(t) (cortado); 10 1-0:2.4.0 Demand register - Active energy export (-A), 5 - Demand register; 11 1-0:1.6.0 Maximum demand register - Active energy import (+A), 4 - Extended register, 2 - Value; 12 1-0:1.6.1 Maximum demand register - Active energy import (+A) Rate 1, 4 - Extended register; 13 1-0:1.6.2 Maximum demand register - Active energy import (+A) Rate 2, 4 - Extended register; 14 1-0:2.6.0 Maximum demand register - Active energy export (-A), 4 - Extended register. Barra de pestañas inferior: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (activa, naranja).

Iskraemeco SEP2 Manager: General local port readout, 66 elementos seleccionados, filas 15 a 28
General local port readout, parte 2
Descripción en texto de esta imagen

Captura del software SEP2 Manager (Iskraemeco), vista Cosem association, página General local port readout, del contador ISKT880M72042282. El panel izquierdo muestra los números de contador del 72042273 al 72042301 (72042282 seleccionado). Árbol del panel central: Clock, Common, Communication, Display > Sequences: General local port readout (resaltado en azul), General display readout, Alternate display readout, Grid display readout, después Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time. Search (1491 items). Panel derecho: Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects sin marcar; Access mode: Read and write; Selected items 66, 1512 / 1512. Filas visibles de la tabla (columnas Logical Name, Item, Class Id, Attribute): 15 1-0:2.6.1 Maximum demand register - Active energy export (-A) Rate 1, 4 - Extended register, 2 - Value; 16 1-0:2.6.2 ... export (-A) Rate 2, 4 - Extended register; 17 1-0:21.6.0 Maximum demand register - Active energy import (+A) L1; 18 1-0:41.6.0 ... import (+A) L2; 19 1-0:61.6.0 ... import (+A) L3; 20 1-0:22.6.0 ... export (-A) L1; 21 1-0:42.6.0 ... export (-A) L2; 22 1-0:62.6.0 ... export (-A) L3 (las filas 17 a 22 son 4 - Extended register); 23 1-0:1.7.0 Instantaneous active import power (+A), 3 - Register; 24 1-0:2.7.0 Instantaneous active export power (-A), 3 - Register; 25 1-0:13.7.0 Instantaneous power factor (+A/+VA), 3 - Register; 26 1-0:32.7.0 Instantaneous voltage L1; 27 1-0:52.7.0 Instantaneous voltage L2; 28 1-0:72.7.0 Instantaneous voltage L3 (parcialmente cortado). Parte inferior de la ventana: barra de pestañas con Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282 y la pestaña activa Cosem association (naranja). Debajo, un panel Log Viewer con una pestaña Manager y encabezados de tabla vacíos Time, Source, Category, User, Description; contador 1000.

Iskraemeco SEP2 Manager: General local port readout, 66 elementos seleccionados, filas 29 a 42
General local port readout, parte 3
Descripción en texto de esta imagen

Captura del software SEP2 Manager (Iskraemeco), vista Cosem association del contador ISKT880M72042282, página General local port readout. El panel izquierdo muestra los números de contador del 72042273 al 72042301 (72042282 seleccionado). Árbol del panel central: Clock, Common, Communication, Display > Sequences (General local port readout resaltado en azul, General display readout, Alternate display readout, Grid display readout), después Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Panel derecho: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects sin marcar; Access mode: Read and write; Filter vacío; Selected items 66 (1512 / 1512). Columnas de la tabla: Logical Name, Item, Class Id, Attribute. Filas visibles, todas con Class Id 3 - Register, Attribute 2 - Value: 29 1-0:31.7.0 Instantaneous current L1; 30 1-0:51.7.0 Instantaneous current L2; 31 1-0:71.7.0 Instantaneous current L3; 32 1-0:14.7.0 Instantaneous net frequency: any phase; 33 1-0:81.7.1 Angle U(L2) - U(L1); 34 1-0:81.7.2 Angle U(L3) - U(L1); 35 1-0:81.7.12 Angle U(L3) - U(L2); 36 1-0:81.7.40 Angle U(L1) - I(L1); 37 1-0:81.7.51 Angle U(L2) - I(L2); 38 1-0:81.7.62 Angle U(L3) - I(L3); 39 1-0:1.8.0 Active energy import (+A); 40 1-0:1.8.1 Active energy import (+A) Rate 1; 41 1-0:1.8.2 Active energy import (+A) Rate 2; 42 1-0:2.8.0 Active energy export (-A). Barra de pestañas inferior: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (activa, naranja).

Iskraemeco SEP2 Manager: General local port readout, 66 elementos seleccionados, filas 43 a 56
General local port readout, parte 4
Descripción en texto de esta imagen

Captura del software SEP2 Manager (Iskraemeco), vista Cosem association del contador ISKT880M72042282, página General local port readout. El panel izquierdo muestra los números de contador del 72042273 al 72042301 (72042282 seleccionado). Árbol del panel central: Clock, Common, Communication, Display > Sequences (General local port readout resaltado en azul, General display readout, Alternate display readout, Grid display readout), después Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Panel derecho: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects sin marcar; Access mode: Read and write; Filter vacío; Selected items 66 (1512 / 1512). Columnas de la tabla: Logical Name, Item, Class Id, Attribute. Filas visibles, todas con Class Id 3 - Register, Attribute 2 - Value: 43 1-0:2.8.1 Active energy export (-A) Rate 1; 44 1-0:2.8.2 Active energy export (-A) Rate 2; 45 1-0:3.8.0 Reactive energy import (+R); 46 1-0:3.8.1 Reactive energy import (+R) Rate 1; 47 1-0:3.8.2 Reactive energy import (+R) Rate 2; 48 1-0:4.8.0 Reactive energy export (-R); 49 1-0:4.8.1 Reactive energy export (-R) Rate 1; 50 1-0:4.8.2 Reactive energy export (-R) Rate 2; 51 1-0:16.8.0 Active energy combined (|+A|-|-A|); 52 1-0:16.8.1 Active energy combined (|+A|-|-A|) Rate 1; 53 1-0:16.8.2 Active energy combined (|+A|-|-A|) Rate 2; 54 1-0:21.8.0 Active energy import (+A) L1; 55 1-0:41.8.0 Active energy import (+A) L2; 56 1-0:61.8.0 Active energy import (+A) L3. Barra de pestañas inferior: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (activa, naranja).

Iskraemeco SEP2 Manager: General local port readout, 66 elementos seleccionados, filas 54 a 66
General local port readout, parte 5
Descripción en texto de esta imagen

Captura del software SEP2 Manager (Iskraemeco), vista Cosem association, página General local port readout, del contador ISKT880M72042282. Pestañas de la cinta: General, View, MeterView, Database, Tools; la cinta General muestra Refresh, New Tab, Close Tab, Close All. El panel izquierdo muestra los números de contador del 72042273 al 72042301 (72042282 está seleccionado). Árbol del panel central: Clock, Common, Communication, Display > Sequences con General local port readout (resaltado en azul, casilla sin marcar), General display readout, Alternate display readout, Grid display readout; debajo: Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time. Search (1491 items). Título del panel derecho General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; casilla Capture objects sin marcar; Access mode: Read and write; campo Filter vacío; Selected items 66 (1512 / 1512 available). Columnas de la tabla: Logical Name, Item, Class Id, Attribute. Filas: 54 1-0:21.8.0 Active energy import (+A) L1; 55 1-0:41.8.0 Active energy import (+A) L2; 56 1-0:61.8.0 Active energy import (+A) L3; 57 1-0:22.8.0 Active energy export (-A) L1; 58 1-0:42.8.0 Active energy export (-A) L2; 59 1-0:62.8.0 Active energy export (-A) L3; 60 1-0:31.7.124 Instantaneous current L1 THD; 61 1-0:51.7.124 Instantaneous current L2 THD; 62 1-0:71.7.124 Instantaneous current L3 THD; 63 1-0:32.7.124 Instantaneous voltage L1 THD; 64 1-0:52.7.124 Instantaneous voltage L2 THD; 65 1-0:52.7.124 Instantaneous voltage L2 THD; 66 1-0:72.7.124 Instantaneous voltage L3 THD. Todas las filas: Class Id 3 - Register, Attribute 2 - Value.

✓ Resumen

Preparación (puntos 1–2): Utilice la estructura estándar de telegrama de Reduxi. Prepare el contador MT880 y el SEP2W manager o la herramienta Symbiot.

Ajustes del contador (puntos 3–5): Configure IEC local port setup channel 1, IEC HDLC setup channel 1 y el general local port readout.

Añadir a Reduxi (punto 6): Añada el contador al Reduxi Controller con la guía del MT880.

Puesta en marcha (punto 6): Compruebe las lecturas en el Reduxi Configurator después de añadir el contador.

→ Problemas frecuentes

Problema Solución
El contador no envía datos Compare los ajustes del telegrama con la estructura estándar de telegrama de Reduxi. Anote el número de fila y el Logical Name al modificar la lectura.
Open configurator no se abre o se queda vacío El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea.
Se rechaza el inicio de sesión con admin La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí.
reduxi.local no carga Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel.
Falla la prueba de comunicación, el dispositivo aparece sin conexión Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo.
