1. Cómo conectar y configurar
Encuentre instrucciones en la página web del fabricante: https://www.worcester-bosch.co.uk/professional/support/literature/search?q=HPC410.
2. ¿Cómo configurar la conexión física a la bomba de calor a través del contacto EVU para soporte de Smart Grid?

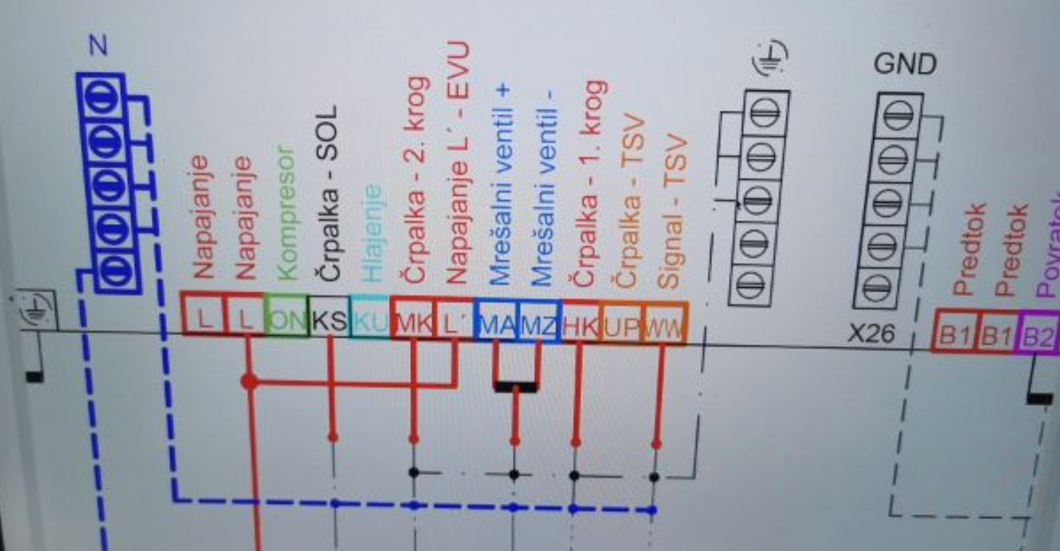

2.1 Búsqueda del contacto EVU en Bomba de Calor
Por favor, eche un vistazo al ejemplo siguiente.

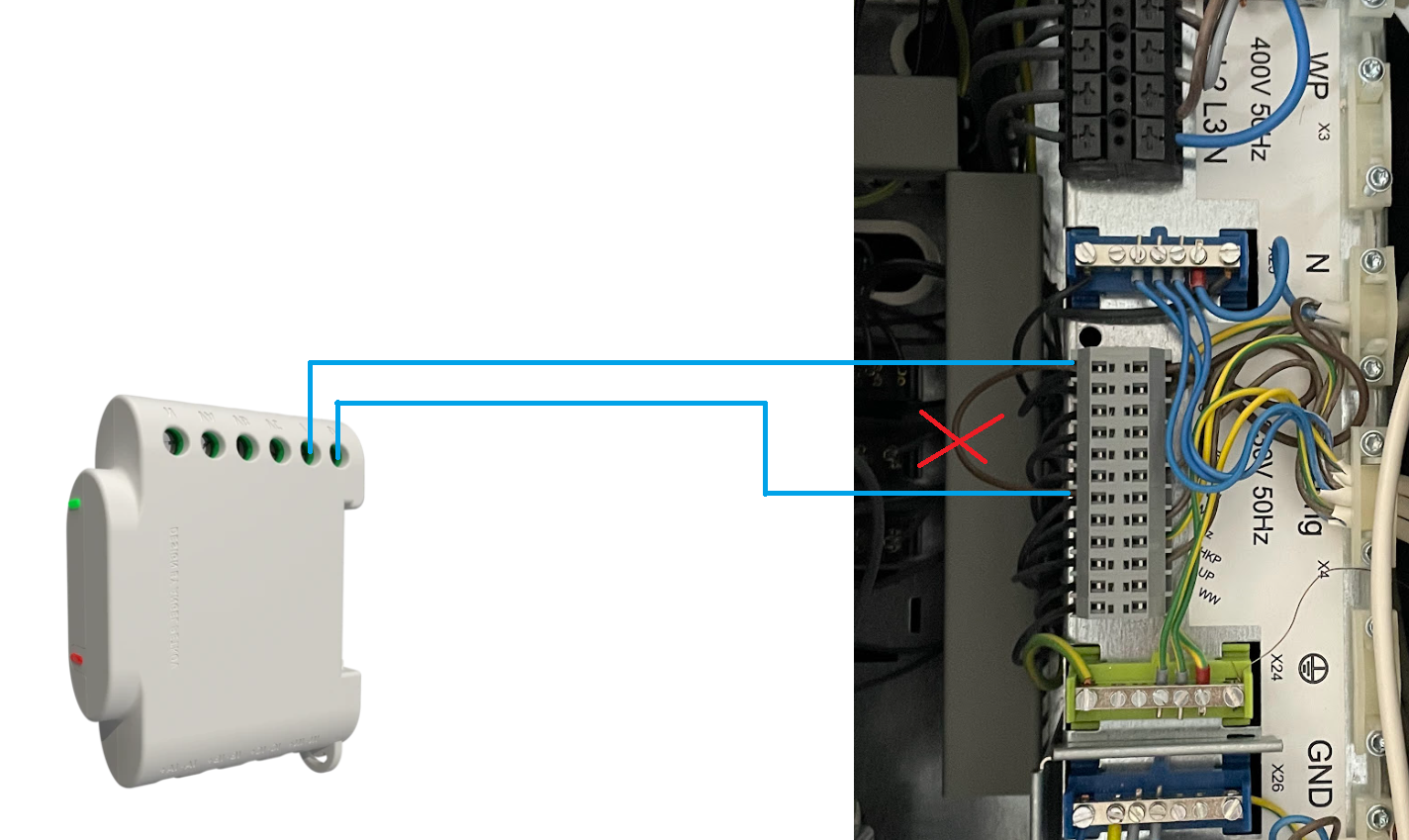

2.2 Conecte el contacto EVU al Shelly
Tome el cable del contacto EVU y conéctelo al contacto "I" (Entrada) de Shelly, que proviene de la fuente de alimentación "L" de Stiebel Eltron. Desde el contacto "O" (Salida) en Shelly, lleve el cable al contacto "EVU" "L'" en la bomba de calor Stiebel Eltron.
2.3. Configurar la interfaz de usuario de Shelly
Ahora presione el botón en la interfaz de usuario de Shelly para activar o desactivar el interruptor de E/S. Verifique si la EVU está activa cuando está normalmente cerrada o normalmente abierta. Stiebel Eltron ha configurado de forma predeterminada este contacto para que esté siempre cerrado para mantener el CH en funcionamiento. Si está desbloqueado, se activa el contacto EVU. Esto significa que normalmente está cerrado y debe configurarse en consecuencia en Shelly 3EM.
3. Agregue el dispositivo al Configurador Reduxi
Primero, puede iniciar sesión en Reduxi Configurator usandoReduxi Configurator a través del navegador.
1. Haga clic en Agregar dispositivo
2. Ingresar a la configuración básica
3. Seleccionar canal de comunicación
4. Ingresar a la configuración del dispositivo
5. Ingresa y elige Configuración avanzada
4. Configurar la estrategia correcta en Reduxi Configurator
Agregue la estrategia en el controlador Reduxi (estrategia ON/OFF) y defina cuándo este contacto estará "abierto". Puedes determinar que estará abierto cuando alcance el límite en el medidor de la red.
