1. ¿Cómo configurar la interfaz M-Bus en el medidor Landis+Gyr E450?
Para configurar el medidor de energía, siga Cómo configurar Landis+Gyr E350 ali E450 en la herramienta MAP120.
2. Conexión física

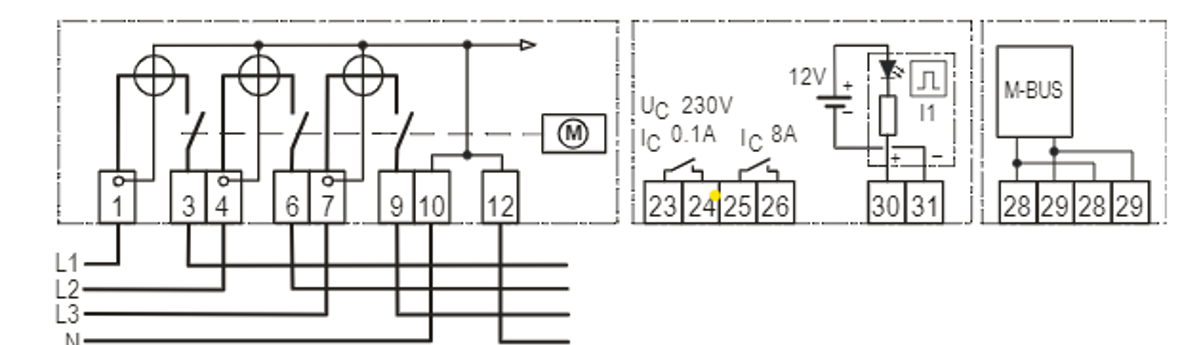

Conecte M-BUS del medidor de energía directamente al Reduxi Landis Converter RS485-M-BUS. Por favor, utilice los PIN 28 y 29 en el medidor de energía, como se ve en la imagen de abajo.
Desde el lado RS485 del Reduxi Landis Converter, conéctese al controlador Reduxi o al gateway Reduxi y elija el puerto uno o el puerto dos:
A->A
B->B
GND->GND
En la interfaz, ha aparecido una luz verde y un color amarillo parpadeante. Si el color amarillo no parpadea, el medidor de energía no está configurado desde electrodistribución y no envía los datos.
3. Agregue el dispositivo al Configurador Reduxi
Primero, puede iniciar sesión en Reduxi Configurator usando Reduxi Configurator a través del navegador.
1. Haga clic en Agregar dispositivo

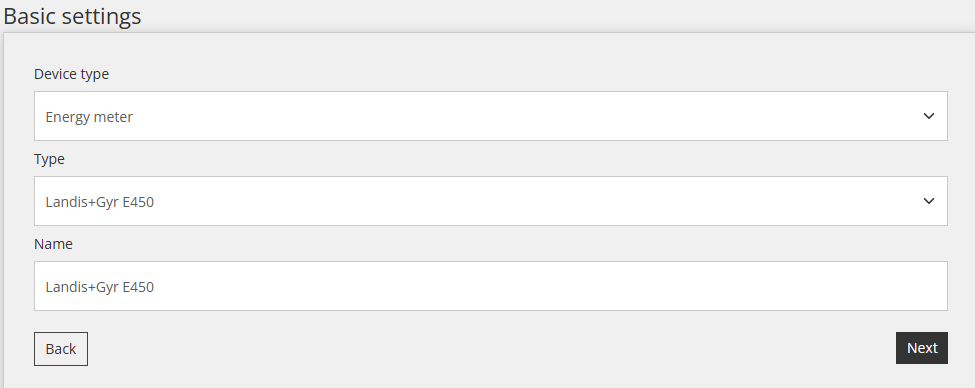

2. Ingresar a la configuración básica
3. Seleccionar canal de comunicación
4. Seleccione la configuración del dispositivo
5. Prueba de comunicación
5. Ingresa y elige Configuración avanzada
