Cómo conectar el go-e Charger Gemini flex con el Reduxi Controller
Conecte su go-e Charger Gemini flex al Reduxi Controller mediante Wi‑Fi y OCPP. Reduxi puede reducir su factura de electricidad en un 70 %.
Descripción en texto de esta imagen

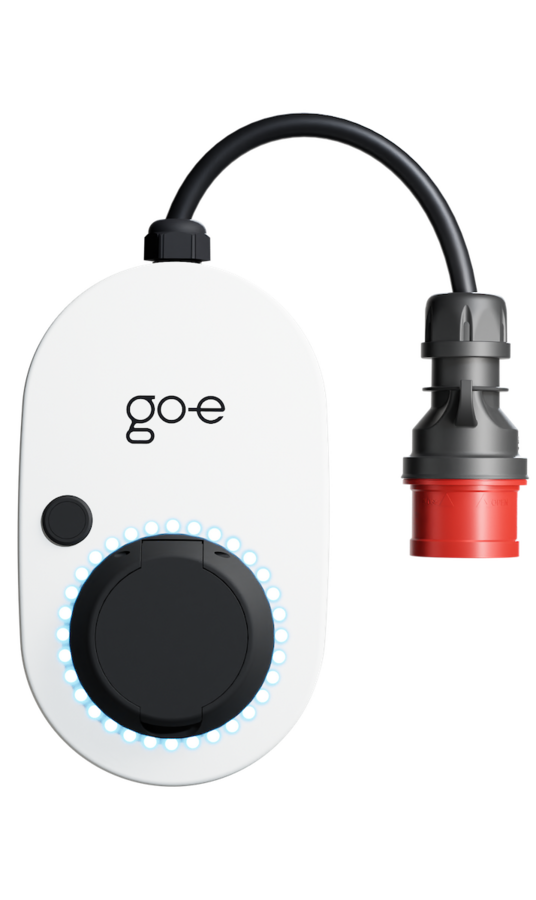

Foto de un cargador de VE wallbox go-e blanco sobre fondo blanco. Carcasa ovalada blanca con el logotipo negro de go-e en el frontal, un pequeño botón redondo negro arriba a la izquierda y una toma de carga negra con un anillo de pequeños LED azul claro en la parte inferior. Un cable negro sale de la parte superior de la carcasa por un prensaestopas, se curva hacia la derecha y termina en un conector CEE trifásico gris y negro con collar rojo y frontal rojo.
1 Documentación técnica
Documentos del fabricante del cargador go-e:
- Hoja de datos del go-e Charger Gemini flex (en neerlandés) – Datos técnicos de las variantes de 11 kW y 22 kW.
- Página de producto del go-e Charger Gemini flex – Información del producto de go-e.
- Manuales y descargas de go-e – Índice de manuales de go-e.
2 Equipo necesario
Necesita:
- Reduxi Controller
- go-e Charger Gemini flex, instalado y conectado a la alimentación eléctrica
- Tarjeta de restablecimiento de go-e (incluida con el cargador)
- Smartphone con la go-e app (iOS o Android)
- Red Wi‑Fi a la que pueden conectarse tanto el Reduxi Controller como el go-e Charger
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Instalar la go-e app
Utilice los códigos QR o los enlaces para instalar la app.
3.1 iOS
Descripción en texto de esta imagen
Código QR sobre fondo azul. En el centro del código QR está el logotipo de go-e. Debajo hay la insignia de la Apple App Store con el texto en alemán Laden im App Store [Descargar en la App Store]. El código QR corresponde a la go-e app en la Apple App Store.
Apple App Store: https://apps.apple.com/sg/app/go-e/id1287123220
3.2 Android
Descripción en texto de esta imagen
Código QR sobre fondo azul con el logotipo de go-e en el centro. Debajo hay la insignia de Google Play con el texto en alemán JETZT BEI Google Play [Disponible en Google Play]. El código QR corresponde a la go-e app en Google Play.
Google Play Store: https://play.google.com/store/apps/details?id=co.goe.app&hl=en_US&pli=1
4 Configurar el cargador go-e
Después de instalar el cargador y conectarlo a la alimentación eléctrica, configúrelo en la app y conéctelo a su red Wi‑Fi.
4.1 Conectar un go-e Charger nuevo
Descripción en texto de esta imagen
Captura de tres pantallas de la go-e app (teléfono Android), de izquierda a derecha. Pantalla 1 (hora 10:45), título Add or setup device: cuadrícula de imágenes de dispositivos go-e (cargadores wallbox con cables, un controlador para carril DIN con pantalla, wallbox blancas y negras); debajo, un botón azul (recuadro rojo, 1.) para configurar un dispositivo go-e y un botón gris Add go-e device. Pantalla 2 (hora 10:55, fondo en gris): la misma cuadrícula de dispositivos; cuadro de diálogo Terms & Conditions: Before start to setup the go-e device you must accept the go-e Terms & Conditions. Hold On! If you are not an electrician, it is recommended not to continue. Botones Cancel y Agree (Agree marcado con un recuadro rojo y 2.). Pantalla 3 (hora 11:00), título Setup new device: texto Scan the QR code from the reset card or data card to connect your phone to the go-e device. Foto de una tarjeta titulada go-e Charger RESET CARD (RFID) con el texto: WiFi settings, access control and LED settings will be lost. kWh counter and stored cards will not be affected. [en alemán: Setzt Zugangskontrolle, WLAN- und LED-Einstellungen zurueck. kWh Zaehler und gespeicherte Karten werden nicht geloescht.] Serial number: 2549 (el resto tapado en negro); Hotspot SSID: go-e-254 (el resto tapado en negro); Hotspot key: b6ac33 (el resto tapado en negro); un código QR a la derecha. Debajo de la tarjeta: All go-e devices have a QR code. You can find the QR code on the reset card for go-e Charger, and on the Data card for go-e Controller. Un botón azul en la parte inferior (recuadro rojo, 3.) para escanear el código QR.
5 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
6 Añadir el cargador a Reduxi
Cree la configuración OCPP entre el go-e Charger y el Reduxi Controller.
6.1 Ajustes básicos
Inicie sesión en el Reduxi Configurator local (consulte el punto 5) y haga clic en + Add device.
Descripción en texto de esta imagen
Captura de pantalla de la barra lateral izquierda del Reduxi Configurator. Arriba: logotipo de reduxi con el texto CONFIGURATOR. Secciones contraídas: Devices (icono de más) y Strategies (icono de más). Debajo, dos botones juntos: Add device (icono de más, marcado con un recuadro azul de resalte) y Add strategy (icono de más). Debajo de ellos, dos entradas: Settings y Profile. La zona a la derecha de la barra lateral está en blanco.
En el primer paso, seleccione los ajustes básicos:
- Tipo de dispositivo:
EV charger - Type:
OCPP 1.6 - JSON - Name: un nombre a su elección
Descripción en texto de esta imagen
Captura del asistente del Reduxi Configurator, paso 1 Basic settings. Barra de progreso: paso 1 Basic settings (activo, círculo oscuro), paso 2 Communication channel (gris). Formulario Basic settings: Device type *: EV charger (desplegable); Type *: OCPP 1.6 - JSON (desplegable); Name *: go-e Charger (campo de texto). Botones: Back (izquierda, con contorno) y Next (derecha, oscuro).
6.2 Ajustes de comunicación
El segundo paso define el canal de comunicación para OCPP. Defina el Device identifier (a su elección). El Reduxi Controller genera automáticamente la URL para OCPP JSON 1.6. Añada /Device ID al final de esta URL.
| Parámetro | Valor |
|---|---|
| Identificador del dispositivo | Un nombre de su elección, por ejemplo my_station_ID1
|
| Controller OCPP JSON 1.6 URL | Generada por el controller, se muestra en la parte inferior de la página. Añada /Device ID al final. Ejemplo: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Descripción en texto de esta imagen
Captura de pantalla del asistente de Reduxi Configurator, paso 2 Communication channel. Barra de progreso: 1 Basic settings (completado), 2 Communication channel (activo), 3 Advanced settings (en gris). Título de la sección: Communication channel and device configuration. Campos: Device identifier *: my_station_ID1 (recuadro resaltado en azul); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (indicación: In effect when manual override is selected); Forward communication to backend OCPP server: vacío; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (solo lectura, recuadro resaltado en azul, icono de copiar a la derecha). Botones: Back (a la izquierda), Test communication (con contorno) y Next (oscuro) a la derecha.
Necesita la dirección IP, la ruta y el Device identifier en el Punto 7.
7 Configurar OCPP en la go-e app
Pegue los datos OCPP del Reduxi Controller en los ajustes OCPP de la go-e app.
Descripción en texto de esta imagen
Captura de tres pantallas de la go-e app (teléfono Android, barra de estado 09:02, batería al 85 %), de izquierda a derecha. Pantalla 1 (pestaña Charger): cabecera Go-E_Charger con Device List; texto No car connected, Plug in the cable to start charging your car; imagen de un cargador go-e blanco; botón Start (en gris); modos Eco (Eco-friendly & cost-effective), Basic (seleccionado, Basic charging), Daily trip (Specific energy and time); Charging speed: 16 Ampere & 3-phase; Energy Limit: Off. Pestañas inferiores: Charger, Eco, Information, Settings. Un recuadro rojo con el número 1. marca la pestaña Settings. Pantalla 2 (Settings): entradas Charging Configuration (Charging Speed, kWh Limit, Daily Trip, Flexible energy tariff, PV Surp...), Security (Cable, Access, Password, Grid, Ground check), Connection (Wi-Fi, Hotspot, Cloud, MQTT, OCPP, API Settings), General (Name, Switch Language, Notifications, Date and time, Controller, LED ...), About (Firmware, Hardware information, Licenses); un banner azul Help us improve! con un botón Share Feedback. Un recuadro rojo con 2. marca la entrada Connection. Pantalla 3 (Connection): entradas Wi-Fi: (nombre de la red omitido); Hotspot: On; Cloud: Connected; MQTT: Off; OCPP: Connected; API Settings; banner azul Help us improve! con Share Feedback. Un recuadro rojo con 3. marca la entrada MQTT (valor Off).
192.168.1.138
/ocpp/1.6/json/my_station_ID1Descripción en texto de esta imagen
Captura de dos pantallas de la go-e app (teléfono Android), de izquierda a derecha. Pantalla 1 (OCPP, hora 09:03, batería al 85 %): flecha de retroceso y título OCPP; interruptor OCPP: activado (marcado con un 4. rojo); sección About OCPP con el texto: OCPP (Open Charge Point Protocol) is used to control the RFID card authorization and to get information about the charging process. OCPP automatically enables access control. The go-e charger is using OCPP 1.6 J.; entrada OCPP Server: ws://192.168.1.138/... (marcada con un recuadro rojo y 5.); Status: Connected; Dummy card: Enabled; Network security; Phase assignment: L1 L2 L3; pestañas inferiores Charger, Eco, Information, Settings (Settings activa). Pantalla 2 (OCPP server, hora 09:04, batería al 84 %): título OCPP server; campo URL: ws://192.168.1.138/ocpp/1.6/json/GO-E_Charger; botón Paste from clipboard; Protocol: WSS / WS (WS seleccionado); Username; Password; Host: 192.168.1.138 (recuadro rojo, 6.); Path: /ocpp/1.6/json/GO-E_Charger (recuadro rojo, 7.); Append SN to URL: casilla sin marcar; botón Save changes (azul).
8 Probar la comunicación
Si todavía no lo ha hecho, haga clic en Done en el asistente: solo Done crea el dispositivo. Después ejecute la prueba de comunicación.
Descripción en texto de esta imagen
Captura de la lista de dispositivos del Reduxi Configurator. Cabecera: logotipo de reduxi con el texto Configurator. Sección Devices (icono de menos). Entradas: Elwa 2 (icono de bomba de calor); Fronius SYMO (icono de sol); SunSpec (icono de sol); Thor (icono de bomba de calor); go-e Charger (icono de coche, marcado con un recuadro rojo). Debajo: un botón Add device con un icono de más.
Descripción en texto de esta imagen
Captura de la página de dispositivo de Reduxi "Devices / go-e Charger" con el estado verde "Connected" arriba a la derecha. Pestañas: Last measurements, Analyze, Archive, Details; la pestaña Details está seleccionada y marcada con un recuadro rojo. Panel izquierdo "General configuration": Name: go-e Charger; Type: OCPP 1.6 - JSON; Category: EV charger; Location: Sub; Energy direction: Consumption. Panel derecho "Advanced configuration (optional)" con interruptores, todos en No: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No). Fila inferior de desplegables: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3.
Descripción en texto de esta imagen
Captura de la parte inferior de la pestaña Details de un dispositivo en el Reduxi Configurator. Campos visibles: un desplegable (vacío, cortado en la parte superior); Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.50.127/ocpp/1.6/json (solo lectura, icono de copiar). Botones en la parte inferior: Delete device (izquierda, con contorno); Test communication (con contorno, marcado con un recuadro rojo) y Save (oscuro) a la derecha. Pequeño texto gris del pie abajo a la derecha: Office | TRBE-3336-4BLI-Z595.
La prueba devuelve uno de tres resultados:
Descripción en texto de esta imagen
Captura del cuadro de diálogo Test communication del Reduxi Configurator con una cruz de cierre arriba a la derecha. Cuadro de texto con el mensaje verde: Successful readout from device. Botón: Close (oscuro, abajo a la derecha). La página detrás del cuadro de diálogo está en gris.
Descripción en texto de esta imagen
Captura de un cuadro de diálogo titulado "Test communication" con un botón de cierre (x) arriba a la derecha. Primer recuadro: "Unable to communicate with device." Segundo recuadro: "Number of devices found on OCPP - JSON 1.6: 1" y "Device identifier: my_station_ID1". Botón abajo a la derecha: Close.
Descripción en texto de esta imagen
Captura de pantalla de un cuadro de diálogo titulado "Test communication" con un botón de cierre (x) arriba a la derecha, sobre una página atenuada. Primer recuadro: "Unable to communicate with device." Segundo recuadro: "Number of devices found on OCPP - JSON 1.6: 0". Botón abajo a la derecha: Close.
9 Comprobar las lecturas
9.1 Últimas mediciones
Una vez que la prueba sea correcta, compruebe las lecturas en Devices – Last measurements en el Reduxi Configurator.
Descripción en texto de esta imagen
Captura de pantalla de la vista Last measurements de un dispositivo en Reduxi Configurator. Pestañas: Last measurements (activa), Analyze, Archive. Arriba a la derecha: menú desplegable del intervalo de actualización Each second y un botón de actualizar. Tarjeta Control type: botones Auto (seleccionado, verde azulado), Manual, Off, Boost; marca de tiempo 10. 05. 2024 07:28:27. Tarjeta Current: Per phase current setpoint 6.00 A; Max. current per phase 32.00 A; Current L3 0.00 A; Current L2 0.00 A; Current L1 0.00 A (marcas de tiempo 10. 05. 2024 07:28:45 a 07:28:46). Tarjeta Power: Min. active power 0.0 kW; Active power 0.0 kW; Import active power 0.0 kW. Tarjeta Energy: Import active energy - session 4.4 kWh; Import active energy 1,848.8 kWh. Tarjeta Other: Control type AUTO; State name AVAILABLE; Communication error OFF (marca de tiempo 07:28:42).
9.2 Supervisar y controlar
Una vez añadido el dispositivo en el Reduxi Configurator, supervíselo y contrólelo en la aplicación en la nube de Reduxi.
Para controlar la carga con precios dinámicos y tarifas dinámicas, ajuste el control type del cargador en AUTO en Devices y defina una estrategia como se describe en Estrategias para el Reduxi Controller.
✓ Resumen
Preparación (puntos 1–4): Reúna los documentos y el equipo, instale la go-e app y conecte el cargador a la red Wi‑Fi del controller.
Cargador go-e (punto 7): Active OCPP en la go-e app e introduzca el host y la ruta del Reduxi Controller.
Añadir a Reduxi (puntos 5–6 y 8): Inicie sesión, añada un dispositivo OCPP 1.6 - JSON, defina el Device identifier y ejecute Test communication.
Puesta en marcha (punto 9): Compruebe las últimas mediciones y establezca el control type en AUTO.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| Test communication: no se puede comunicar con el dispositivo 1 | El Device identifier no está definido o es distinto. El nombre al final de la ruta en la go-e app debe coincidir exactamente con el Device identifier (punto 6.2, punto 7). |
| Test communication: no se encuentra ningún dispositivo con comunicación OCPP 1.6 | Compruebe que OCPP esté activado en la go-e app y que el host y la ruta sean correctos (punto 7). El cargador y el controller deben estar en la misma red Wi‑Fi (punto 4.1). |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
