Conecte Reduxi al inversor híbrido Deye. La comunicación se establece con una conexión RS-485 y utiliza el protocolo Modbus. Reduxi puede reducir tu factura de electricidad en un 70%.

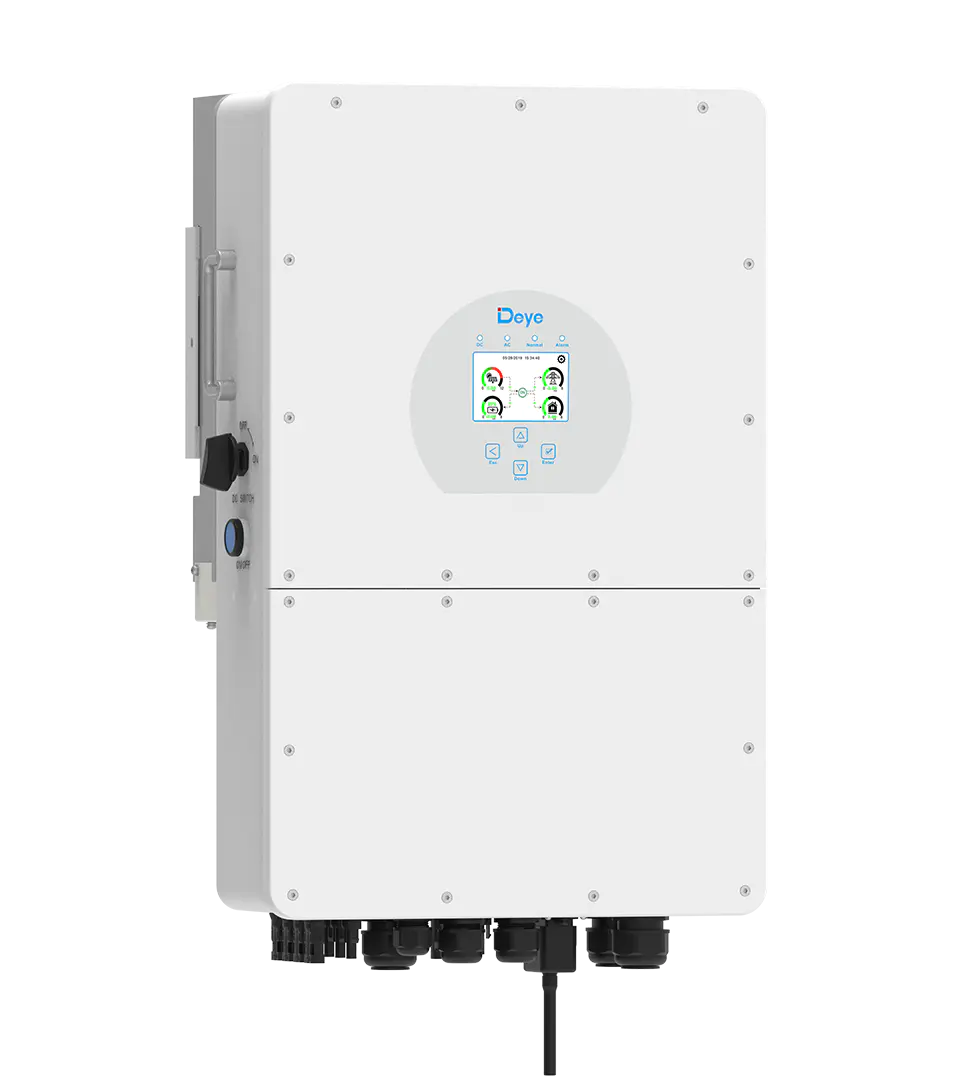

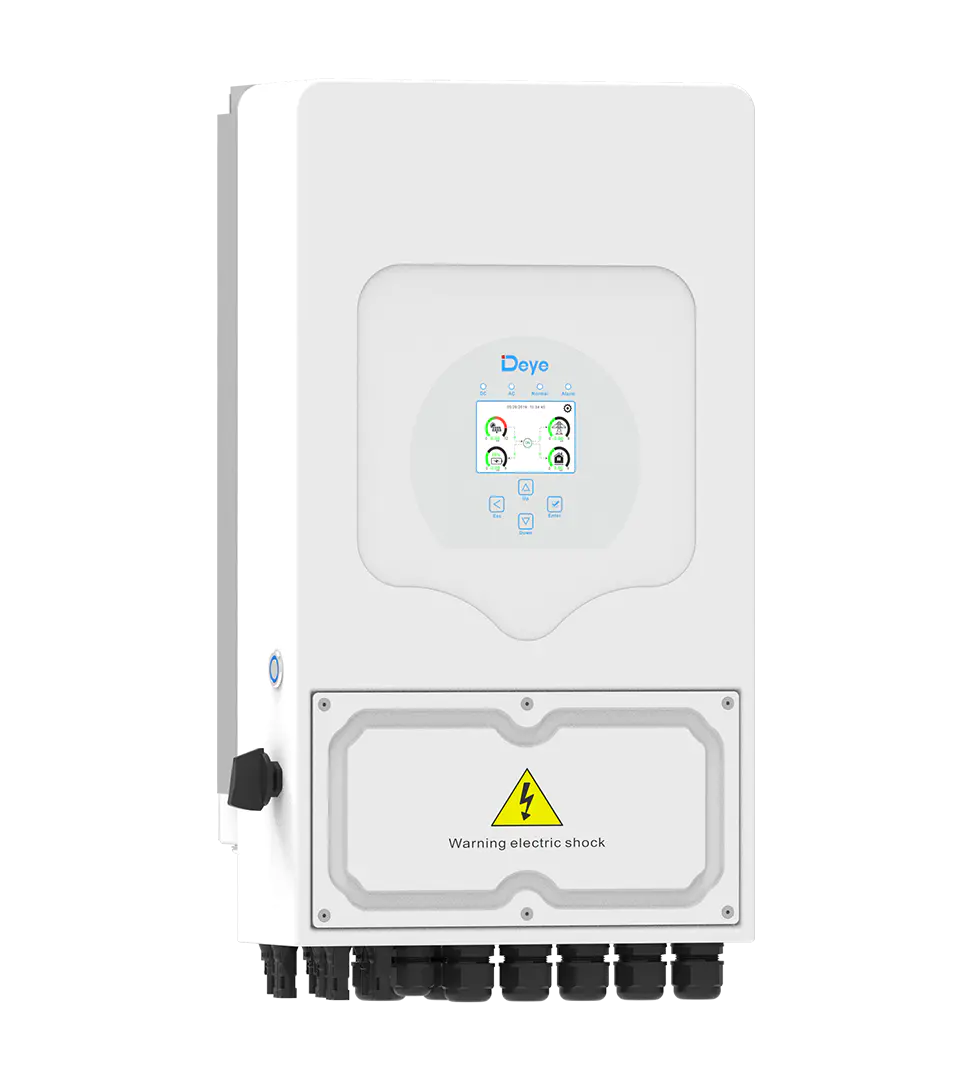

Imagen de inversor híbrido Deye (monofásico) Imagen de inversor híbrido Deye (trifásico LV)

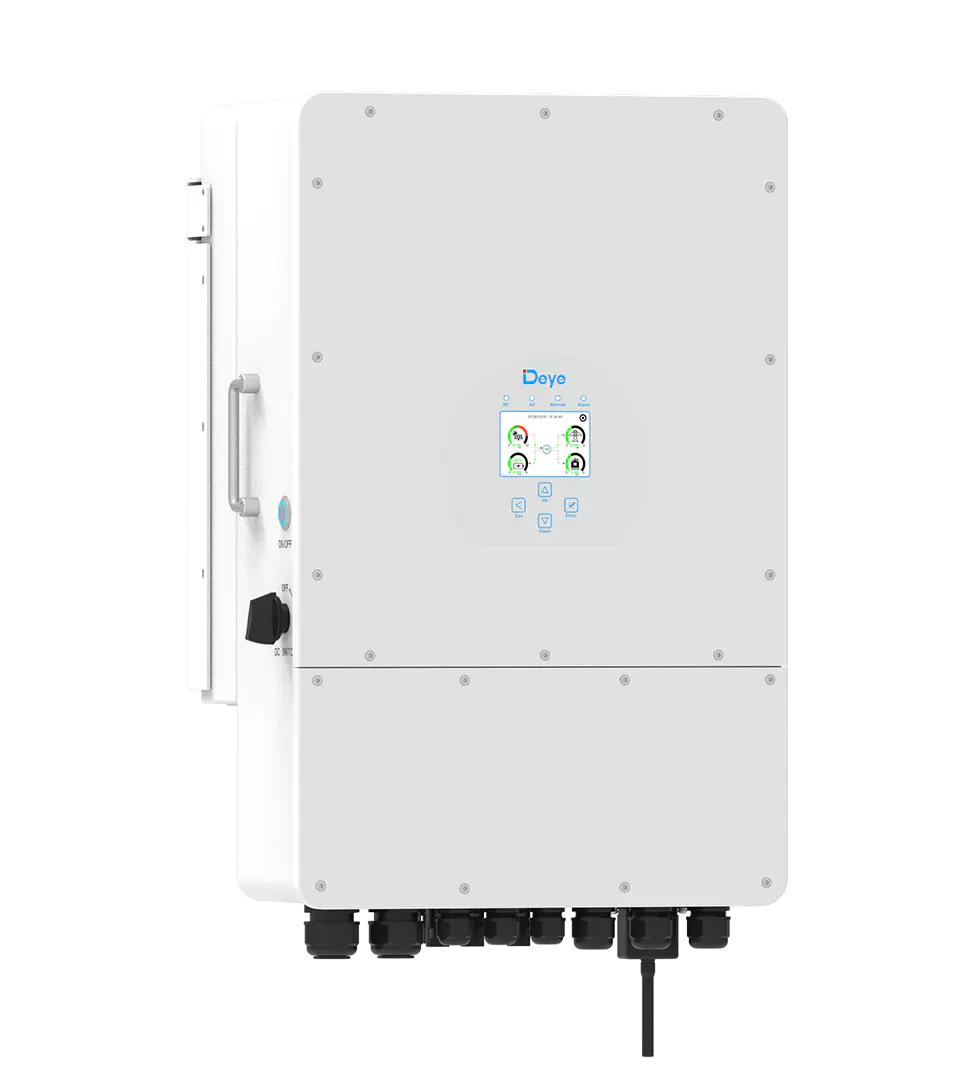

        Imagen del inversor híbrido Deye (3 fases HV)

Modelos específicos:

• SUN-3.6/5/6/7.6/8K-SG05LP1-EU | 3.6-8kW | Monofásico | 2 MPPT | Inversor híbrido | Compatible con batería de baja tensión (LV) --> Enlace al manual del usuario: Manual del usuario | Inversor híbrido monofásico de baja tensión (LV)
• SUN-5/6/8/10/12K-SG04LP3-EU | 5-12kW | Trifásico | 2 MPPT | Inversor híbrido | Compatible con batería de baja tensión (LV) --> Enlace al manual del usuario: Manual del usuario | Inversor híbrido trifásico de baja tensión (LV)

• SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 | 5-25kW | Trifásico | 2 MPPT | Inversor híbrido | Compatible con batería HV --> Enlace al manual del usuario: Manual del usuario | Inversor híbrido trifásico de alto voltaje (HV)

¡Información importante!:

Si se selecciona Baja Tensión (LV) para la instalación, solo se puede utilizar una conexión RTU para acceder a la interfaz Modbus.

Si se selecciona Alta Tensión (HV), también se puede utilizar el Dongle Solarman con Modbus TCP/IP para acceder a la interfaz Modbus.

1. Conexión física entre el inversor híbrido Reduxi y Deye

Para conectar el controlador Reduxi al inversor híbrido Deye , la conexión serial física RS-485 en ambos lados debe configurarse correctamente.



1.1 Lado del controlador Reduxi de la conexión RS-485

Se puede acceder a toda la información de conexión relevante en el sitio del controlador Reduxi en el punto 2.3.4 Interfaces de comunicación.



1.2 Inversor híbrido lado de la conexión serial RS-485

Híbrido El inversor Deye utiliza un conector RJ-45 para la conexión física al puerto Modbus. Los manuales proporcionan información sobre dónde están ubicados los puertos.



Inversor híbrido monofásico LV:

• Imagen real del inversor híbrido monofásico que muestra dónde se encuentra el puerto ModBUS en el inversor híbrido en la placa de circuito. Además, a la derecha se muestra una imagen del cableado correcto, IMPORTANTE.



Inversor híbrido trifásico LV:

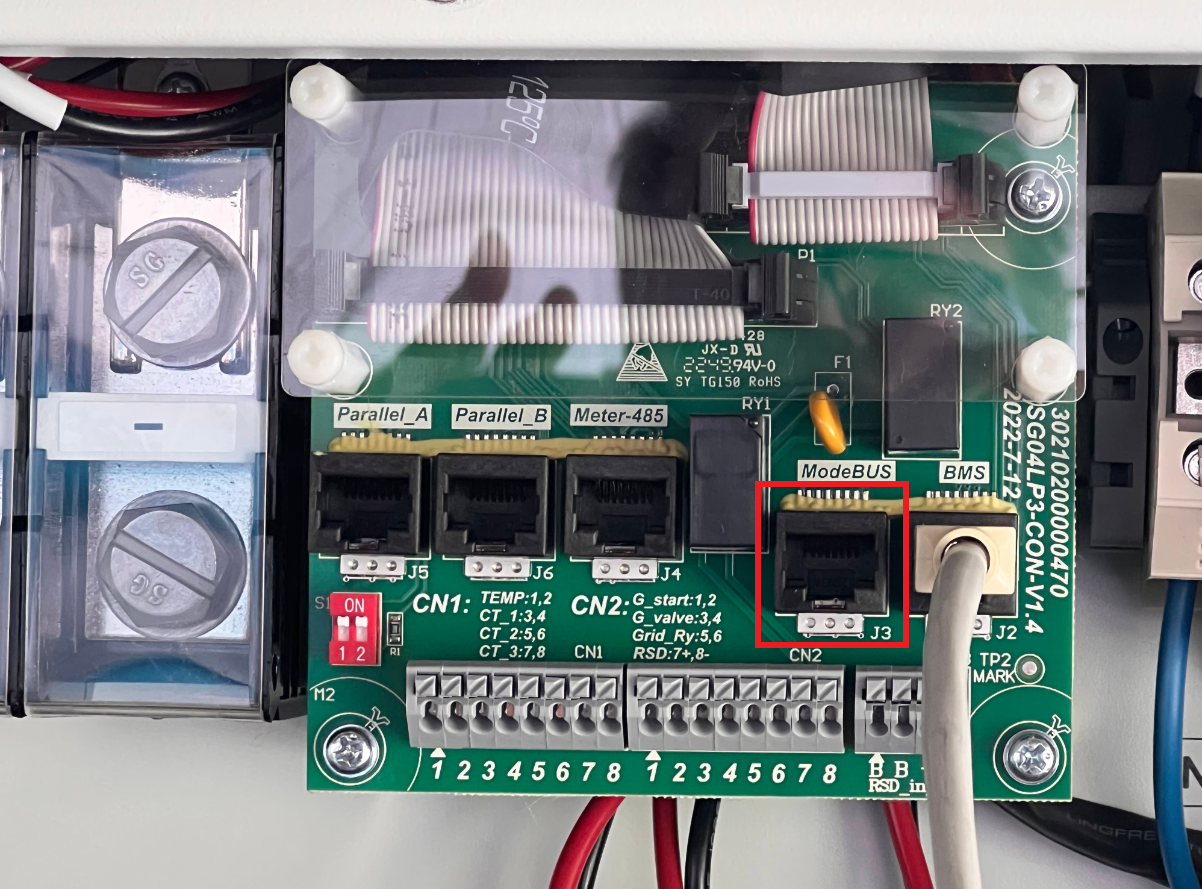

• Imagen real del inversor híbrido trifásico LV que muestra dónde se encuentra el puerto ModBUS en el inversor híbrido en la placa de circuito. Además, a la derecha se muestra una imagen del cableado correcto, IMPORTANTE.



Inversor híbrido trifásico HV:

• Imagen esquemática (del manual) para inversor híbrido HV trifásico +, que muestra dónde se ubica el puerto ModBUS en el inversor híbrido en la placa de circuito.



2. Agregar un nuevo dispositivo (Inversor híbrido Deye) al controlador Reduxi

Una vez establecida la conexión física en ambos lados, se puede agregar y probar la comunicación del inversor híbrido.



2.1 Agregar dispositivo

Primer inicio de sesión en el configurador local Reduxi y agregue un nuevo dispositivo haciendo clic en el botón Agregar dispositivo.

2.2 Seleccione el dispositivo que desea agregar

En el primer paso, seleccione la configuración básica:

• Seleccione el tipo de dispositivo: Inversor híbrido,
• Seleccione el tipo: Inversor híbrido Deye 3P o Inversor híbrido Deye de alto voltaje 3P.
• Y definir nombre.

2.3 Canal de comunicación y configuración del dispositivo.

En el segundo paso los parámetros de comunicación deben configurarse correctamente y se dividen en dos partes.

• La primera parte está destinada a la configuración de Modbus (RTU), las configuraciones predeterminadas se presentan en la siguiente imagen.

• La segunda parte está destinada a la configuración de Modbus (RTU) (ID de unidad Modbus) y a opciones adicionales, resaltadas con un rectángulo azul.

En la opción adicional es necesario definir:

• ID de unidad Modbus: escribir ID de esclavo desde el dispositivo ModBUS
• TC/medidor: TC o medidor interno/externo
• PV: si/no
• Batería: si/no



2.4 Prueba de comunicación

Después de completar la configuración del canal de comunicación y del dispositivo, se puede realizar una prueba para ver si la comunicación funciona con el botón Probar comunicación.

La respuesta se puede categorizar en dos respuestas de comunicación:

Caso 1: La comunicación funciona correctamente

Caso 2: La comunicación no funciona correctamente

Si la comunicación no funciona, pruebe con diferentes configuraciones Modbus o verifique la conexión física.



2.5 Configuraciones avanzadas

El tercer paso está destinado a configurar configuraciones avanzadas según su configuración específica (situación en la ubicación) y hacer clic en el botón "Listo" ubicado en la parte inferior derecha después de todos los campos de entrada.



2.6 Ajustes avanzados por partes

Campo de entrada	Explicación
¿Quieres establecer el intervalo de guardado de datos?	Define el intervalo de guardado preferido, configurado en el controlador Reduxi. Según el intervalo de guardado definido, los datos se almacenarán en la base de datos local en el controlador Reduxi. La lectura y escritura de datos se realizan en función del "Retardo de lectura" y el "Retardo de escritura", que de forma predeterminada están configurados en 1000 ms. El intervalo de guardado define que cada minuto, es decir, 1 minuto de datos leídos o escritos (cada 60 datos leídos o escritos) se almacenarán en la base de datos del controlador Reduxi.   Seleccione SÍ si desea cambiar el valor predeterminado.
¿Quieres establecer un retraso de lectura?	Define el intervalo para la frecuencia de lectura de datos del dispositivo.   Seleccione SÍ si desea cambiar el valor predeterminado.
¿Quieres establecer un retraso en la escritura?	Define el intervalo para la frecuencia de escritura de datos en el dispositivo.   Seleccione SÍ si desea cambiar el valor predeterminado.
¿Quieres establecer límites y capacidades de generación de energía?	Definir límites inferior y superior para la generación de energía (kW). Una vez que se establecen los límites, el inversor producirá energía si la producción de energía está dentro de los límites; de lo contrario, el inversor no producirá ninguna energía.    Seleccione SÍ si desea cambiar el valor predeterminado.
¿Quieres establecer límites y capacidades de consumo de energía?	Definir límites inferior y superior para el consumo de energía (kW). Una vez que se establecen los límites, el inversor consumirá la energía utilizada para cargar la batería si la demanda de energía está dentro de los límites; de lo contrario, el inversor no cargará la batería.    Seleccione SÍ si desea cambiar el valor predeterminado.
¿Quieres configurar la capacidad de la batería?	Para todos los inversores híbridos Deye, la capacidad de la batería se obtiene directamente de los inversores híbridos. En este caso, el parámetro automático de capacidad de la batería se leerá desde el inversor híbrido y se almacenará en la base de datos local.   Seleccione SÍ, si desea cambiar lo que está escrito en el inversor.
¿Quieres configurar el SOC mínimo de la batería?	Para todos los inversores híbridos Deye, el SOC mínimo de la batería se obtiene directamente de los inversores híbridos. En este caso, el parámetro de SOC mínimo de la batería se leerá desde el inversor híbrido. Aún se pueden realizar cambios en el límite mínimo de SOC de la batería cambiando el campo de Entrada a SÍ y configurando el SOC mínimo de la batería.   Seleccione SÍ si desea cambiar el valor predeterminado.  Nota: Por favor verifique su garantía, si la misma aún es válida en caso de cambiar este parámetro.
¿Quieres establecer el SOC máximo de la batería?	Para todos los inversores híbridos Deye, el SOC máximo de la batería se obtiene directamente de los inversores híbridos. En este caso, el parámetro de SOC máximo de la batería se leerá desde el inversor híbrido. Aún se pueden realizar cambios en el límite máximo de SOC de la batería cambiando el campo de entrada a SÍ y configurando el SOC máximo de la batería.   Seleccione SÍ si desea cambiar el valor predeterminado.
¿Quieres limitar la comunicación con el dispositivo a solo lectura?	La comunicación se realiza de dos maneras (LECTURA, ESCRITURA), si el campo Entrada está establecido en NO, se habilita la opción de lectura y escritura. En caso de que el campo de entrada esté configurado en SÍ, solo se habilita la opción de lectura.    Seleccione SÍ si desea cambiar el valor predeterminado.
¿Quieres invertir el sentido de la importación y exportación de energía?	En caso de que el flujo de energía tenga un signo incorrecto, mostrando energía de importación en lugar de energía de exportación, puede cambiar este signo habilitando esta función.   Seleccione SÍ si desea cambiar el valor predeterminado.
¿Quieres excluir el dispositivo del resumen?	Los datos del dispositivo se muestran en la página de inicio mostrando el flujo del consumo y la producción de energía. Si el campo de entrada se establece en SÍ, todos los datos que se muestran en la página de inicio se excluirán de las visualizaciones del flujo de energía. Es decir: PV, batería y, en algunos casos, el medidor de red (si no hay otro medidor de red instalado) se excluirán y no se mostrarán en el resumen. Seleccione SÍ si desea cambiar el valor predeterminado.
L1,L2,L3 están conectados a la alimentación principal	En caso de que L1 no esté conectado a la alimentación principal L1, se debe elegir la alimentación principal correcta (L2 o L3). En caso de que L2 no esté conectado a la alimentación principal L2, se debe elegir la alimentación principal correcta (L1 o L3). En caso de que L3 no esté conectado a la alimentación principal L3, se debe elegir la alimentación principal correcta (L1 o L2).   En el caso de un dispositivo monofásico, puede seleccionar no conectado para L2 y L3, y elegir la alimentación principal correcta (L1, L2, L3) en L1.



3. Tipo de control

Diferentes tipos de control afectan la forma en que el controlador Reduxi controla el dispositivo seleccionado. El tipo de controlse puede encontrar debajo del árbol de menú en el lado izquierdo de la pantalla, donde hace clic en el dispositivo para expandir el árbol de menú y luego seleccionar el dispositivo. Si el dispositivo tiene la posibilidad de control, la tarjeta de tipo de control será visible debajo de la última pestaña de medición.

Dependiendo de su elección en la ventana Tipo de control, el usuario puede elegir entre el modo Automático o Manual.

Tipo de control:

• Automático: en el modo automático, todos los límites de potencia (consumo y producción en la red) para el inversor se obtienen directamente de una estrategia definida por el usuario. Para aprender a configurar correctamente las estrategias, lea el artículo especial disponible aquí: Cómo configurar correctamente las estrategias.
• Modo manual: In En modo manual, todos los límites de potencia del inversor (consumo y producción en la red) son establecidos directamente por el usuario. Una vez que el usuario selecciona el modo manual, estarán disponibles cuatro opciones adicionales (Máx. producción, Autoconsumo, Máx. consumo, Reducción de picos).

3.1 Máx. producción

La producción máxima está destinada a situaciones en las que el usuario elige exportar la mayor cantidad posible de energía a la red, ya sea proveniente de energía fotovoltaica o del almacenamiento en baterías.

Sin embargo, los límites de potencia para la exportación e importación desde la red están restringidos por las configuraciones de los dos parámetros en las tarjetas de la derecha "Límites de potencia activa de exportación/importación de la red".

1. El caso es cuando no hay suficiente producción fotovoltaica:

• La producción fotovoltaica es 0
• o
• La producción fotovoltaica es inferior al límite de potencia activa exportada por la red
• y
• El SOC de almacenamiento de la batería está por encima del SOC mínimo

Luego, el almacenamiento de la batería se descargará para alcanzar el límite de potencia activa de exportación de la red.



2. El caso es cuando hay suficiente producción fotovoltaica:

• La producción fotovoltaica cubre el consumo de los edificios
• y
• La producción fotovoltaica es mayor que el límite de potencia activa exportada por la red
• y
• El SOC de almacenamiento de la batería está por debajo del SOC máximo

Luego, la batería de almacenamiento se cargará con la potencia excedida, hasta que alcance el SOC máximo.

Cuando el almacenamiento de la batería alcanza el SOC máximo, la producción fotovoltaica se limitará para no exceder el límite de potencia activa de exportación de la red.

Una vez finalizada la jornada de producción fotovoltaica, de nuevo 1. Se utiliza el caso.

Tenga en cuenta: cuando se elige la producción máxima como modo preferido en Reduxi, es posible que las fases no se carguen de manera uniforme, es decir, la potencia exportada varía según la fase. Esto sucede cuando hay exceso de energía disponible en el lugar (edificio) y se elige la opción denominada "Vender primero" para el modo de funcionamiento en el inversor híbrido. Aquí nos gustaría enfatizar que este modo NO ofrece equilibrio de potencia de fase.

3.2 Autoconsumo

El autoconsumo está destinado a aquellas situaciones en las que el usuario pretende equilibrar las exportaciones e importaciones de modo que la suma neta sea igual a cero. El controlador Reduxi monitoriza el consumo y la producción neta de la red, calculando la diferencia entre ellos y actuando en consecuencia.

Sin embargo, los límites de potencia para la exportación e importación desde la red están restringidos por las configuraciones de los dos parámetros en las tarjetas de la derecha "Límites de potencia activa de exportación/importación de la red".

1. El caso es cuando no hay suficiente producción fotovoltaica:

• La producción fotovoltaica es 0
• o
• La producción fotovoltaica es menor que el consumo de los edificios
• y
• El SOC de almacenamiento de la batería está por encima del SOC mínimo

Luego, el almacenamiento de la batería se descargará para alcanzar el valor cero en la potencia activa de la red. El controlador Reduxi descargará el almacenamiento de la batería para cubrir el consumo del edificio.



2. El caso es cuando hay suficiente producción fotovoltaica:

• La producción fotovoltaica abarca la producción de edificios
• y
• La producción fotovoltaica es mayor que el límite de potencia activa exportada por la red
• y
• El SOC de almacenamiento de la batería está por debajo del SOC máximo

Luego, la batería de almacenamiento se cargará con la potencia excedente hasta que alcance el SOC máximo.

Cuando el almacenamiento de la batería alcanza el SOC máximo, la producción fotovoltaica se limitará para no exceder el límite de potencia activa de exportación de la red.

Una vez finalizada la jornada de producción fotovoltaica, de nuevo 1. Se utiliza el caso.



3.3 Consumo máximo

El consumo máximo está pensado para situaciones en las que el usuario decide importar la mayor cantidad posible de energía de la red. Este modo se utiliza normalmente en combinación con EVSE (equipo de suministro de vehículos eléctricos) y BSEE (equipo de almacenamiento de energía de batería), lo que permite al usuario aumentar la potencia según la demanda.

Sin embargo, los límites de potencia tanto para la exportación como para la importación desde la red están restringidos por las configuraciones de los dos parámetros en las tarjetas de la derecha "Límites de potencia activa de exportación/importación de la red".

1. El caso es cuando el consumo del edificio es menor que el límite de potencia activa de importación de la red:

• El consumo del edificio es menor que el límite de potencia activa de importación de la red
• o
• El SOC de almacenamiento de la batería está por debajo del SOC máximo
• o
• El EV está conectado al EVSE pero no se está cargando

Luego, el almacenamiento de la batería y el vehículo eléctrico comenzarán a cargarse para alcanzar el límite de potencia activa de importación de la red hasta que se alcance el SOC máximo de la batería del almacenamiento de la batería o del vehículo eléctrico.

2. El caso es cuando tenemos producción fotovoltaica:

• La producción fotovoltaica es superior a 0
• o
• El consumo del edificio es menor que el límite de potencia activa de importación de la red
• o
• El SOC de almacenamiento de la batería está por debajo del SOC máximo
• o
• El vehículo eléctrico está conectado al EVSE pero no se está cargando

Luego, toda la energía producida a partir de PV se utilizará primero en EVSE o en almacenamiento en baterías. Cuando se alcance el SOC máximo, se enviará energía a la red, pero sin superar el límite de potencia activa de exportación de red establecido. El almacenamiento de la batería no se descargará hasta que el consumo del edificio no sea mayor que la producción fotovoltaica.



3.4 Reducción de picos

La reducción de picos está pensada para situaciones en las que el usuario decide limitar la potencia activa de importación de la red cuando se alcanza el límite. El límite de potencia activa de importación de la red es importante, configúrelo con dos parámetros en las tarjetas de la derecha que definen "Límites de potencia activa de importación/exportación de la red"

Sin embargo, los límites de potencia tanto para la exportación como para la importación desde la red están restringidos por las configuraciones de los dos parámetros en las tarjetas de la derecha "Límites de potencia de exportación/importación de la red".

1. Caso El consumo del edificio es menor que la potencia activa importada de la red:

• La producción fotovoltaica es menor que 0 o igual a 0
• o
• El consumo del edificio es mayor que el límite de potencia activa de importación de la red
• y
• El vehículo eléctrico se está cargando
• y
• El almacenamiento de la batería está por encima del SOC mínimo

Luego, el almacenamiento de la batería comenzará a descargarse para cubrir la energía necesaria para la carga del vehículo eléctrico para no superar el límite de potencia activa de importación de la red.

Si no hay almacenamiento de batería, la potencia del cargador EV se reducirá para no superar el límite de potencia activa de importación de la red.

La batería se cargará cuando se alcance el límite de potencia activa de exportación de la red y haya suficiente producción fotovoltaica.



4. Lecturas del dispositivo

Este punto está destinado a que el usuario realice la última comprobación si el dispositivo y la conexión funcionan correctamente. Las lecturas y también las configuraciones se muestran en Dispositivo/"nombre del dispositivo"/Última medición, la imagen a continuación.



Una vez que el dispositivo se agrega correctamente a través del configurador, se puede monitorear y controlar a través de la aplicación en la nube Reduxi.
