Los contactos SG regulan la bomba de calor a través de las salidas de relé Reduxi Gateway. Aprovechando bombas de calor flexibles, podemos reducir los costes de electricidad en un 30%.

1. Componentes para establecer una conexión entre el controlador Reduxi y la bomba de calor Kronoterm

Para establecer la conexión entre el controlador Reduxi y la bomba de calor Kronoterm, necesitamos:

1. Traje de vuelta el controlador
2. Puerta de enlace Reduxi con sensores de corriente 3x30

Para poner en marcha la bomba de calor, es necesario agregar un dispositivo Reduxi Gateway al controlador Reduxi. La conexión puede ser inalámbrica (WLAN) o cableada a través de un cable UTP (LAN). Puede encontrar más información sobre la conexión en el enlace del Gateway al Controlador. El Reduxi Gateway con 3x30 sensores de corriente contiene tres sensores de corriente, que se utilizan para cubrir los conductores de fase de la bomba de calor, y dos salidas de relé, que están conectadas físicamente al contacto SG-ready de la bomba de calor.

Una imagen simbólica de toda la conexión desde el controlador hasta la bomba de calor:

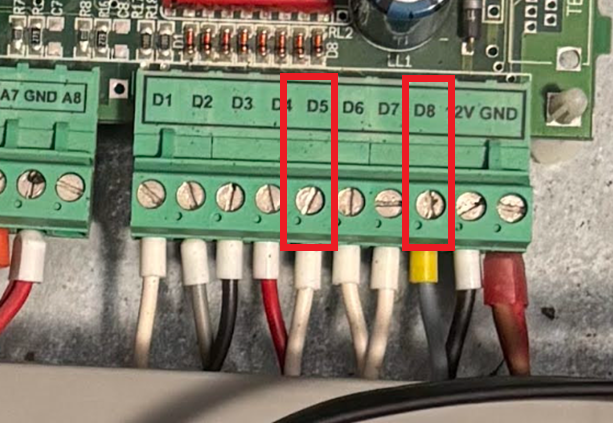

Para la conexión física de los relés a la bomba de calor, es necesario verificar dónde se encuentran los contactos SG en el circuito de la bomba de calor, como se muestra en la siguiente figura para el ejemplo de los contactos SG de la bomba de calor Kronoterm.

El contacto SG en la entrada digital D5 está destinado a reducir el funcionamiento de la bomba de calor.

El contacto SG en la entrada digital D8 está destinado a aumentar el funcionamiento de la bomba de calor.

2. Conexión del Reduxi Gateway a la red local de Internet

• Conecte el adaptador CA-CC al Reduxi Gateway y luego conecte el adaptador a la red eléctrica. El primer LED desde arriba debería comenzar a brillar en verde.
• Vaya a la configuración de red de sus redes WiFi en su dispositivo móvil o computadora y conéctese a la red inalámbrica “Gateway”.
• Si la ventana emergente no aparece automáticamente, abra su navegador y vaya a http://gateway.local
• Utilice el nombre de usuario "admin" y la contraseña "admin" para iniciar sesión.
• Configure una red cableada o inalámbrica y conecte Reduxi a su red local (recomendamos configurar una dirección IP estática).
  • Configure una red cableada si está utilizando un cable Ethernet para conectarse a su red local.
  • Si utiliza una red WiFi para conectarse a una red local, configure una red inalámbrica.
• Haga clic en "guardar" y ahora conecte su teléfono móvil o computadora a la misma red local cableada o inalámbrica a la que conectó anteriormente el Reduxi Gateway.
• El controlador Reduxi debe estar previamente conectado y conectado a la red local de Internet ( Controlador Reduxi).
• Siga los siguientes capítulos para conectar las salidas de relé e instalar los sensores de corriente.

3. Vinculación de relés de puerta de enlace Reduxi a contactos SG

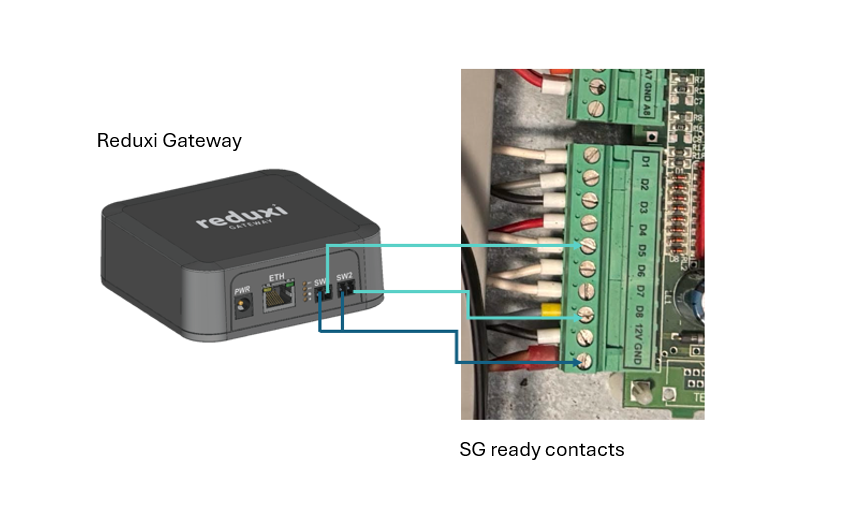

Las salidas de relé del gateway Reduxi están conectadas a los contactos SG como se muestra en la imagen simbólica a continuación.

Advertencia: El dispositivo Reduxi Gateway permite el uso de salidas de relé que están permanentemente cerradas " Normalmente cerrado - NC " o abierto " Normalmente abierto - NO ", mientras que en el caso de la bomba de calor Kronoterm, utilizamos NO contactos.

4. Sensores de corriente Reduxi Gateway

Los sensores de corriente se utilizan para controlar el flujo de energía eléctrica de la bomba de calor, donde se mide la potencia de la bomba de calor en tiempo real. Los sensores de corriente están incluidos en el kit con el dispositivo Reduxi Gateway y deben conectarse a tres entradas para cada fase, como se muestra en la siguiente imagen.

El sensor de corriente cubre la fase individual (L1, L2, L3) de la bomba de calor, imagen a continuación:

5. Añadir bomba de calor como nuevo dispositivo a través del configurador Reduxi.

Para añadir una nueva bomba de calor como dispositivo o editar una existente, se dan los siguientes pasos, para los cuales se presenta un punto individual.

5.1 Agregar un dispositivo

Inicia sesión localmente en el configurador Reduxi aplicación en el controlador y presione el botón Agregar dispositivo.

5.2 Seleccione el dispositivo que desea agregar

En el primer paso, seleccione los parámetros básicos del dispositivo que desea agregar:

• Tipo de dispositivo: HVAC,
• Consejo: Medidor Redxi
• Nombre: especifique el nombre del dispositivo.

5.3 Configuración básica

El menú de configuración básica ofrece tres opciones: complete los campos como se muestra en la imagen a continuación y nombre el último campo como desee.

5.4 Canal de comunicación

La primera parte del canal de comunicación está destinada a la conexión al dispositivo Reduxi Gateway. Llene los campos como se muestra en la imagen de abajo (se llena automáticamente).

Explicación de cada configuración de la segunda parte del canal de Comunicación:

La segunda parte del canal de comunicación está destinada a la configuración actual de los sensores del dispositivo Reduxi Gateway, donde elegimos "Detección automática desde la puerta de enlace" para todos los sensores actuales.

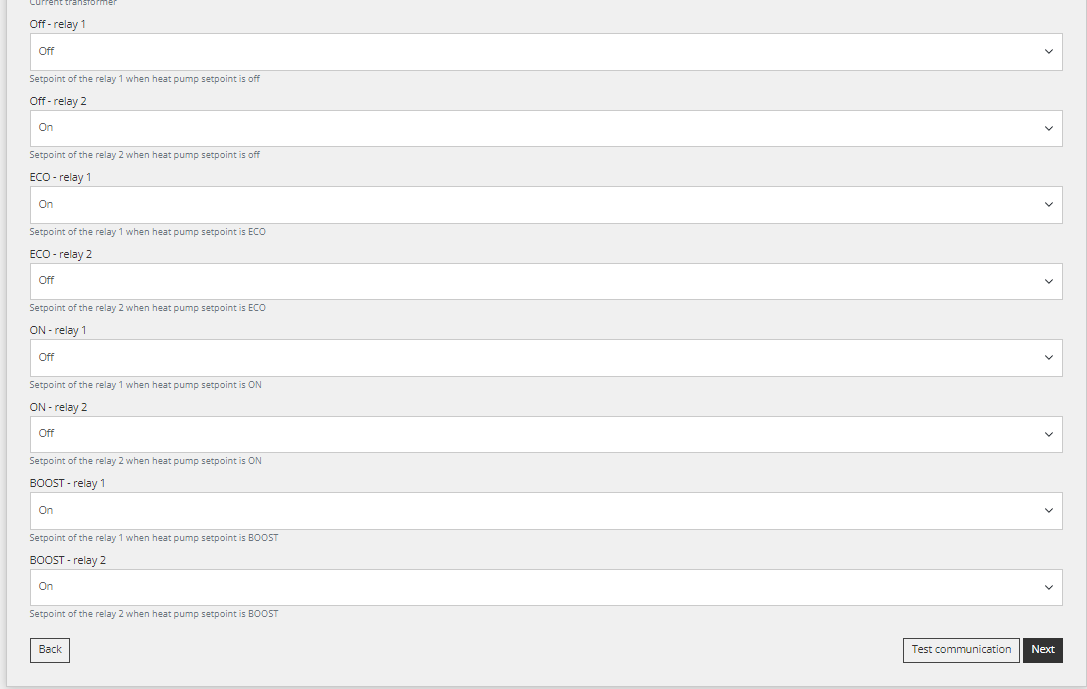

A continuación, configure los estados OFF, ECO, ON y BOOST de la bomba de calor, que están definidos por los estados de los relés en el dispositivo Reduxi Gateway. Tenemos que definir 4 combinaciones diferentes u 8 configuraciones de diseño de relé diferentes.

5.5 Prueba de comunicación

La prueba de comunicación se realiza con la ayuda del botón "Probar comunicación", ubicado en la parte inferior derecha después de todos los campos de parámetros del canal de comunicación.

La prueba de comunicación puede devolver dos respuestas:

1. La comunicación funciona correctamente, imagen a continuación:

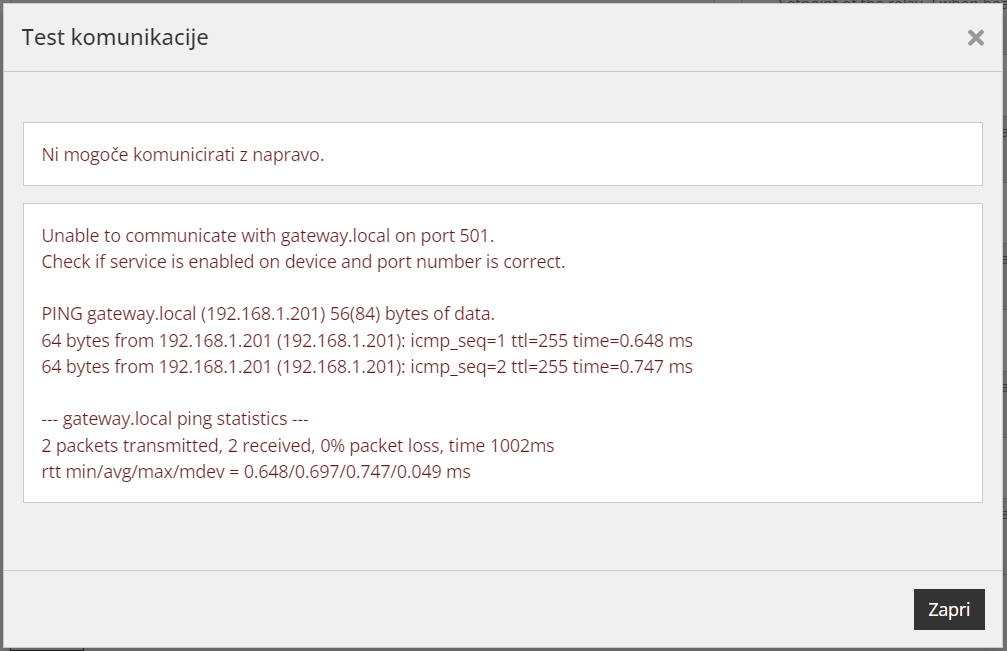

2. La comunicación no funciona correctamente, la imagen a continuación:

5.6 Configuración avanzada

La configuración avanzada es arbitraria y depende de las necesidades específicas de la ubicación donde está instalado el controlador Reduxi. Después de terminar todas las configuraciones avanzadas, presione el botón "Listo" en el lado inferior derecho.

5.7 Últimas mediciones

Después de establecer con éxito la comunicación con el dispositivo, podemos verificar los valores en el dispositivo como una prueba adicional. Esto se hace haciendo clic en la selección de dispositivos en la pantalla de inicio, donde elegimos la nueva bomba de calor agregar en la estructura de árbol.

Si queremos que el dispositivo sea gestionado por una estrategia, el modo de gestión debe estar en “Automático”, pero si pasamos al modo manual, podremos probar el funcionamiento de diferentes estados.

Después de agregar exitosamente el dispositivo y verificar los valores, el dispositivo puede ser inspeccionado y controlado a través de la aplicación Reduxi.
