1. Introducción a Reduxi Gateway

Reduxi Gateway puede utilizarse como dispositivo de medición mediante sensores de corriente, como dispositivo controlable para conectar contactos de Smart Grid o similares, o como pasarela básica para convertir la señal RS485 a TCP/IP.

Reduxi Gateway es un dispositivo adicional al controlador Reduxi, que actúa como unidad lógica primaria. Reduxi Gateway ofrece dos puertos RS485, tres entradas para sensores de corriente y dos salidas de relé. Puede conectarse a la red de área local mediante cable Ethernet o WiFi. Con Reduxi Gateway la señal RS485 se puede convertir a TCP/IP. Con esta funcionalidad los dispositivos antiguos que no soportan TCP/IP se vuelven accesibles a la red local (LAN, WLAN), además, la conversión a TCP/IP se vuelve útil cuando el cableado al dispositivo que queremos medir es demasiado complicado, en su lugar se coloca la Reduxy Gateway cerca del dispositivo para la conexión a través de RS485 y la comunicación al Reduxi Controller a través de TCP/IP.

Usando sensores de corriente puede usar Reduxi Gateway como un contador, midiendo el consumo de energía del dispositivo medido cogiendo las líneas de fase del dispositivo con sensores de corriente. Reduxi Gateway mide el flujo de corriente (valor absoluto, sin conocer la dirección del flujo), y utiliza 230V como tensión por defecto, o toma la tensión por fase de uno de los dispositivos conectados al controlador Reduxi que proporcionará mediciones de tensión.

A través de la salida de relé, Reduxi Gateway permite el control de dispositivos que soportan regulación ON/OFF, lo que significa que Reduxi Gateway puede apagarlos o encenderlos. Uno de los casos de uso es la Smart Grid o el contacto EVU, donde se pueden controlar las bombas de calor disminuyendo o aumentando su consumo. También podría utilizarse para otras aplicaciones, en las que se utiliza una regulación básica del dispositivo ON/OFF .

El acceso al manual de usuario se puede encontrar: el manual de Reduxi Gateway



1.1 Luces indicadoras de la Pasarela Reduxi

Para tener una visión rápida del estado de funcionamiento de Reduxi Gateway, se dan indicaciones luminosas:

Explicación de cada luz:

• LED 1:
  • verde = alimentación ON
  • azul = conectado a Internet
  • rojo= error, blanco = actualizar/reiniciar

• LED 2:
  • verde parpadeante = lectura en el PUERTO 1
  • azul parpadeante = escritura en el PUERTO 1

• LED 3:
  • verde parpadeante = lectura en el PUERTO 2
  • azul parpadeante = escribiendo en el PUERTO 2

• LED 3:
  • amarillo = comunicación Modbus

• LED 4:
  • verde = relé 1 ON
  • bule = relé 2 ON
  • turquesa = relé 1 y relé 2 ON

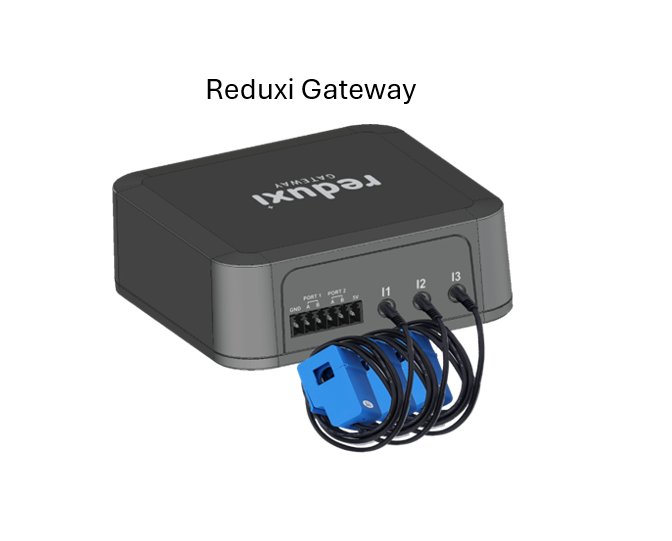

Imagen simbólica de la puerta de Reduxi:

2. Primera conexión a la pasarela Reduxi

Reduxi Gateway ofrece dos opciones de conexión, la primera es conectarse con un cable Ethernet directamente a la red (LAN), y la segunda es conectarse al punto de acceso de Reduxi Gateway.



2.1 Conexión por cable

Conecte físicamente la Pasarela Reduxi a la red local (LAN), a un conmutador de Internet o a un router. En primer lugar, asegúrese de que Reduxi Gateway está enchufado a la fuente de alimentación, que se incluye en el paquete de entrega de Reduxi Gateway. Una vez conectado a la LAN, el configurador de Reduxi Gateway debería aparecer ("popup") automáticamente en su navegador por defecto, en caso de que no lo haga por favor siga las instrucciones de 2.3 Iniciar sesión en el configurador de Reduxi Gateway.

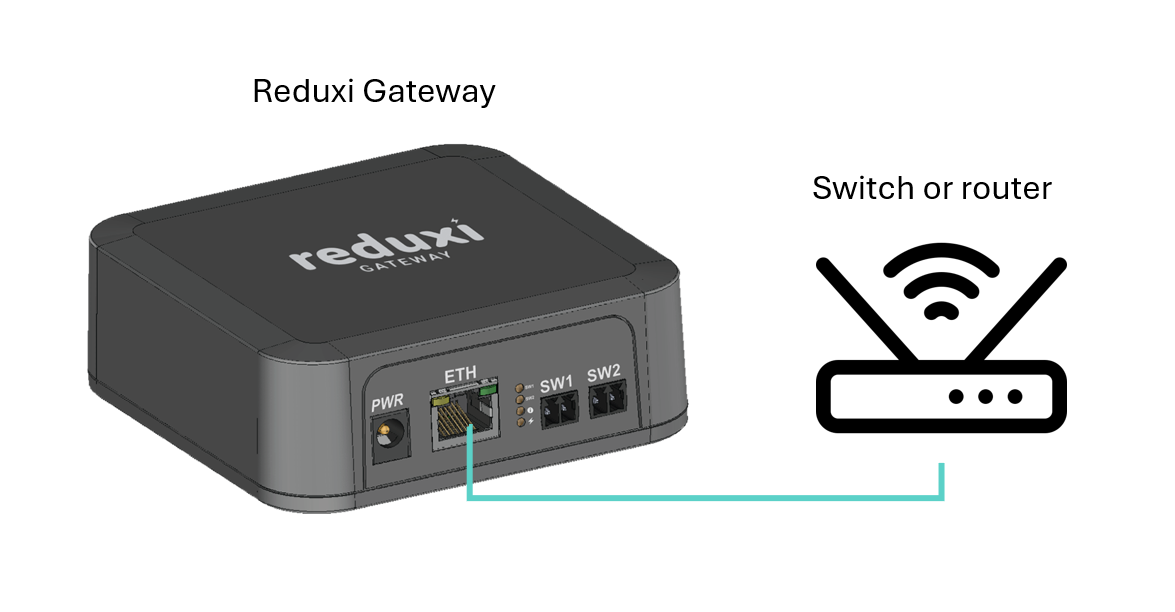

Imagen simbólica de la conexión de la pasarela Reduxi al switch/router:



2.2 Conexión inalámbrica

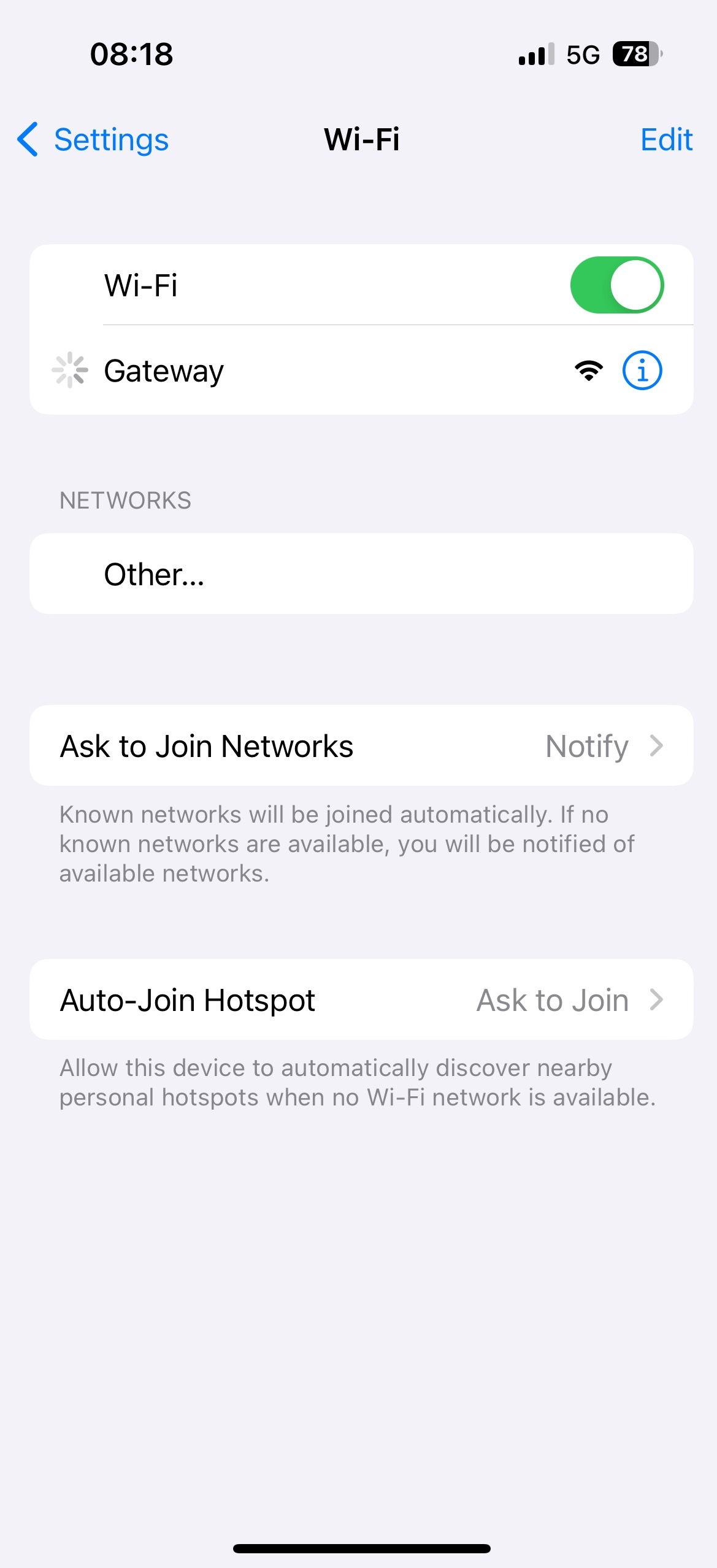

Para conectarse al Punto de acceso Wi-Fi de Reduxi Gateway, compruebe el Wi-Fi disponible en su smartphone u ordenador personal.

Wi-Fi SSID es"GATEWAY", NO se necesita contraseña para conectarse a esta red WiFi. Una vez conectado al WiFi, el configurador de la Pasarela Reduxi debería aparecer ("popup") automáticamente en su navegador por defecto, en caso de que no se abra por favor siga las instrucciones de 2.3 Acceder al Configurador de la Pasarela Reduxi.



2.3 Conectarse al Configurador de Pasarelas Reduxi

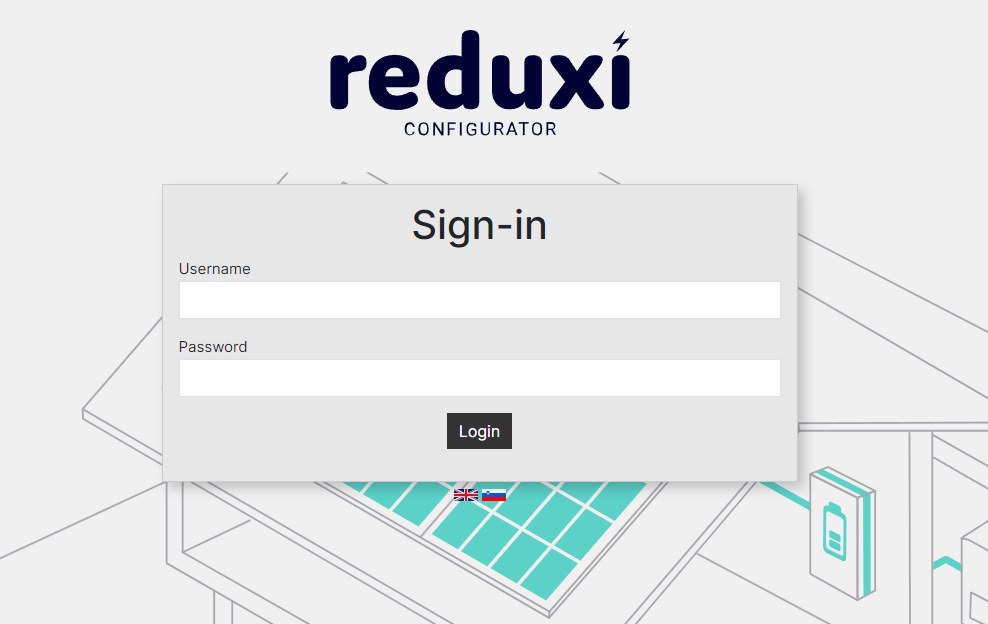

Una vez conectado a la WiFi o LAN, el configurador debería aparecer ("popup") automáticamente en su navegador por defecto, en caso de que no abra el navegador introduzca la siguiente dirección URL: http://gateway.local, si el configurador sigue sin aparecer por favor compruebe su conexión a internet, y compruebe que está conectado a la misma LAN o WLAN que Reduxi Gateway. Una vez conectado al configurador de la Pasarela Reduxi, los parámetros de acceso son los siguientes:

• Nombre de usuario: admin
• Contraseña: admin

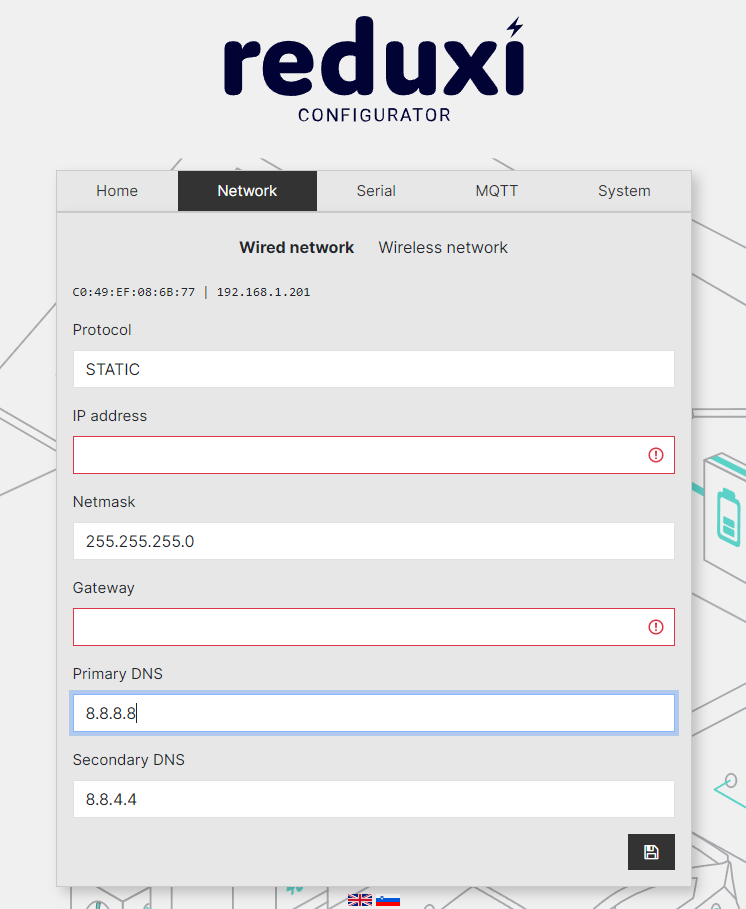

2.3.1 Configurar los ajustes de red para la conexión de red por cable

Dado que el protocolo DHCP para asignar la IP de Reduxi Gateway está configurado como protocolo por defecto, recomendamos encarecidamente configurar la IP estática de Reduxi Gateway. Vaya a Ajustes de red/Red cableada, elija el protocolo ESTÁTICO y ajuste otros parámetros:

• Dirección IP: establecer IP,
• Máscara de red: establece la máscara de red (normalmente 255.255.255.0),
• Puerta de enlace: establezca su puerta de enlace de red (si es necesario),
• DNS primario: configure sus DNS (si es necesario),
• DNS secundario: configure su DNS (si es necesario),
• Haga clic en el botón "Guardar" debajo de la configuración de red

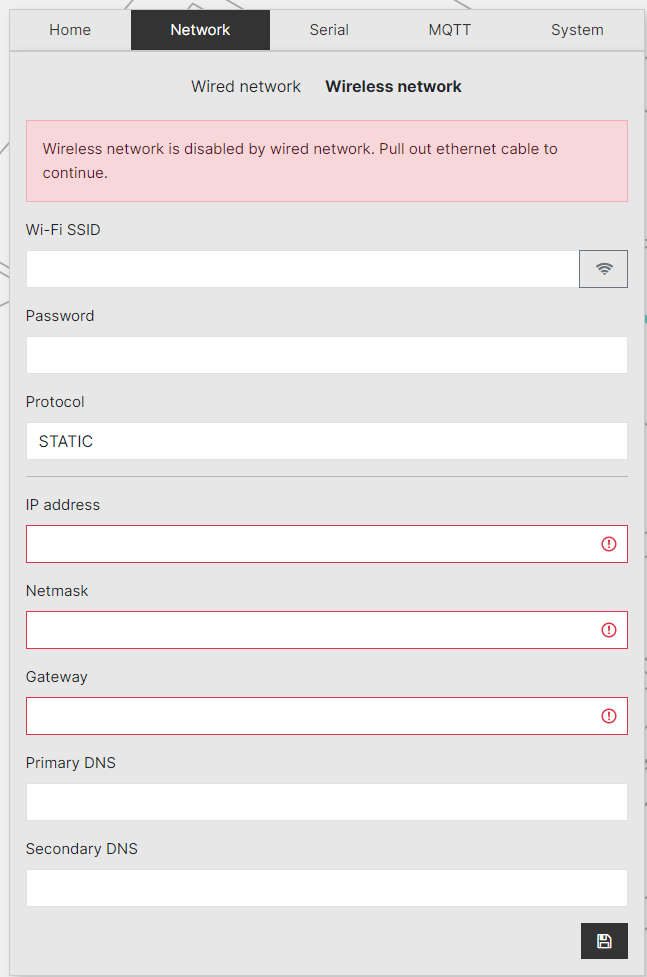

2.3.2 Configurar los ajustes de red para la red inalámbrica

En primer lugar, rellene la información necesaria sobre la WiFi local elegida como WLAN preferida. Busca las redes WiFi disponibles haciendo clic en el icono de señal WiFi de la derecha. Una vez seleccionado introduce la contraseña y conéctate.

Dado que el protocolo DHCP para asignar la IP de Reduxi Gateway está configurado como protocolo por defecto, recomendamos encarecidamente configurar la IP estática de Reduxi Gateway. Vaya a Ajustes de red/Red inalámbrica, elija el protocolo ESTÁTICO y ajuste otros parámetros:

• Dirección IP: establecer IP,
• Máscara de red: establece la máscara de red (normalmente 255.255.255.0),
• Puerta de enlace: establezca su puerta de enlace de red (si es necesario),
• DNS primario: configure sus DNS (si es necesario),
• DNS secundario: configure su DNS (si es necesario),
• Haga clic en el botón "Guardar" debajo de la configuración de red



2.3.3 Página de inicio de la Pasarela Reduxi

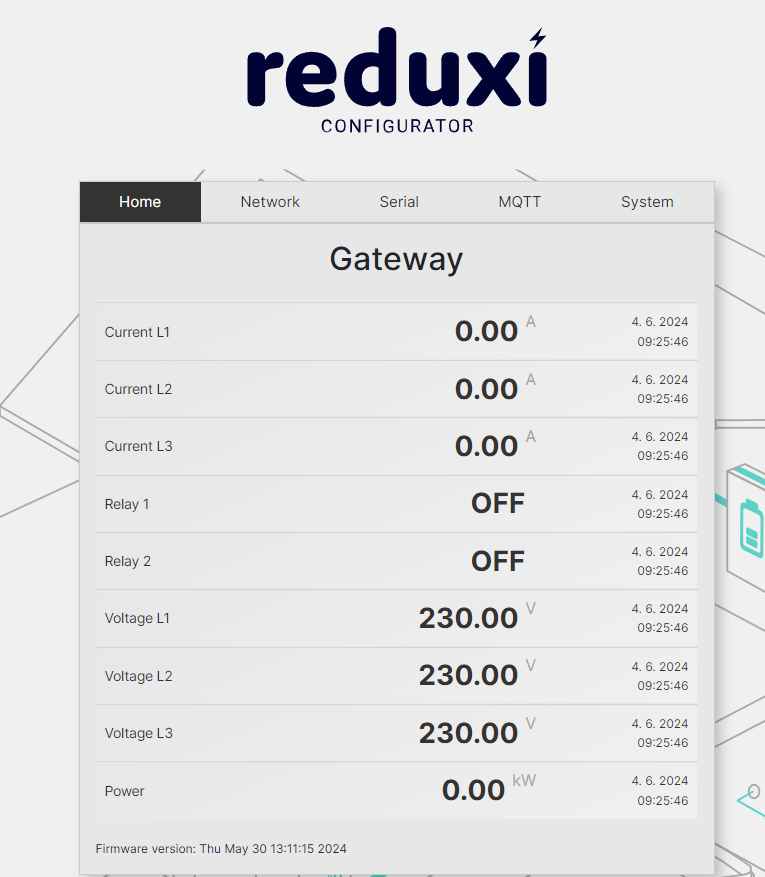

Después de entrar en el configurador de Reduxi Gateway se abre la página de inicio, donde están disponibles los datos de las corrientes, tensiones (los datos se transfieren desde el controlador Reduxi), y la potencia del dispositivo medido.

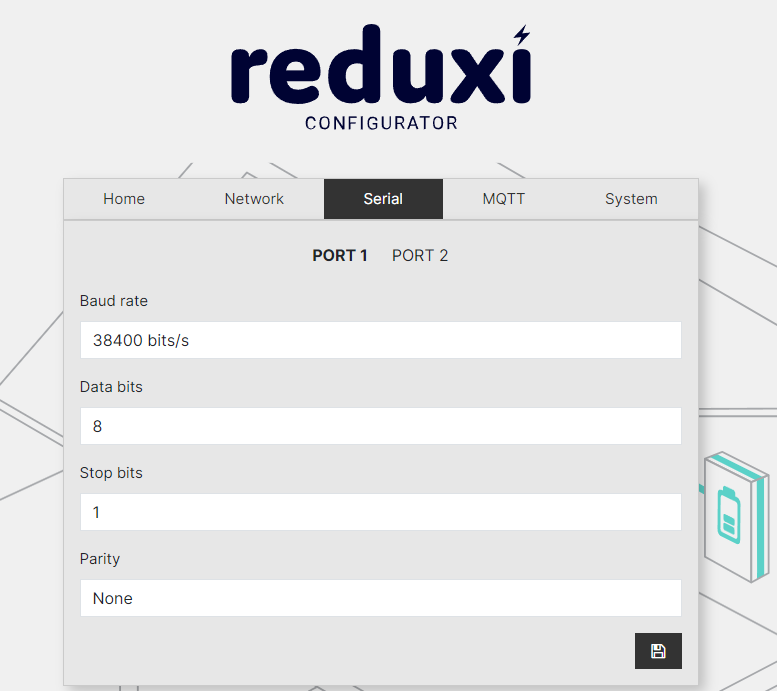

2.3.4 Configuración del puerto serie de la pasarela Reduxi

Si se utilizan puertos RS485 para la conexión serie, es necesario configurar los siguientes parámetros:

• Velocidad en baudios: establecer la velocidad en baudios,
• Bits de datos: establece el número de bits de datos,
• Bits de parada: establece el número de bits de parada,
• Paridad: elige la paridad.
• después de todos los ajustes de serie, haga clic en el botón "Guardar" en la parte inferior derecha.

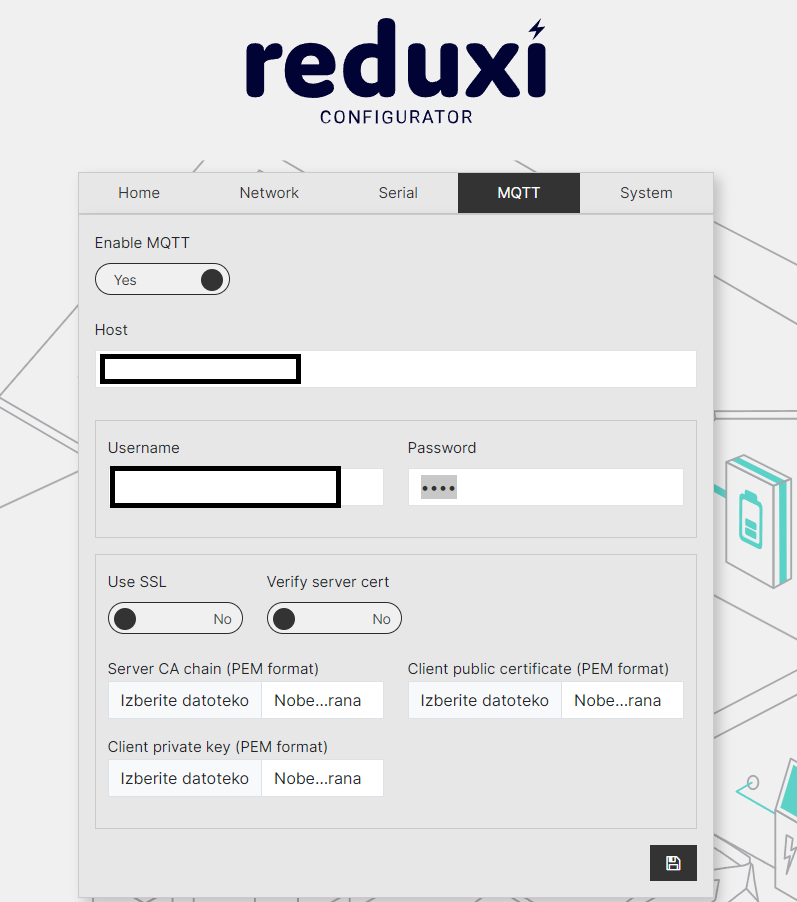

2.3.5 Configuración MQTT de la pasarela Reduxi

El dispositivo Reduxi Gateway permite la configuración y las lecturas del dispositivo mediante el broker MQTT al que se conecta el dispositivo. Para que la comunicación con el broker MQTT tenga éxito, es necesario rellenar la siguiente información:

• Habilitar MQTT: Sí/No, seleccione Sí,
• Host: introduzca la URL donde se encuentra el broker,
• Nombre de usuario y contraseña: Introduzca el nombre de usuario y la contraseña utilizados para iniciar sesión en la URL del corredor,
• Utilizar SSL: si se utiliza SSL,
• Verifique el certificado del servidor: Para el ejemplo de uso de un certificado de servidor,
• Cadena CA del servidor (formato PEM): seleccione el archivo del certificado del servidor,
• Clave privada del cliente (formato PEM): seleccione el archivo del certificado del servidor,
• Clave pública del cliente (formato PEM): seleccione el archivo de clave pública,
• después de todos los ajustes MQTT, haga clic en el botón "Guardar" en la parte inferior derecha.

Las instrucciones para utilizar el broker MQTT están disponibles en Instrucciones MQTT.

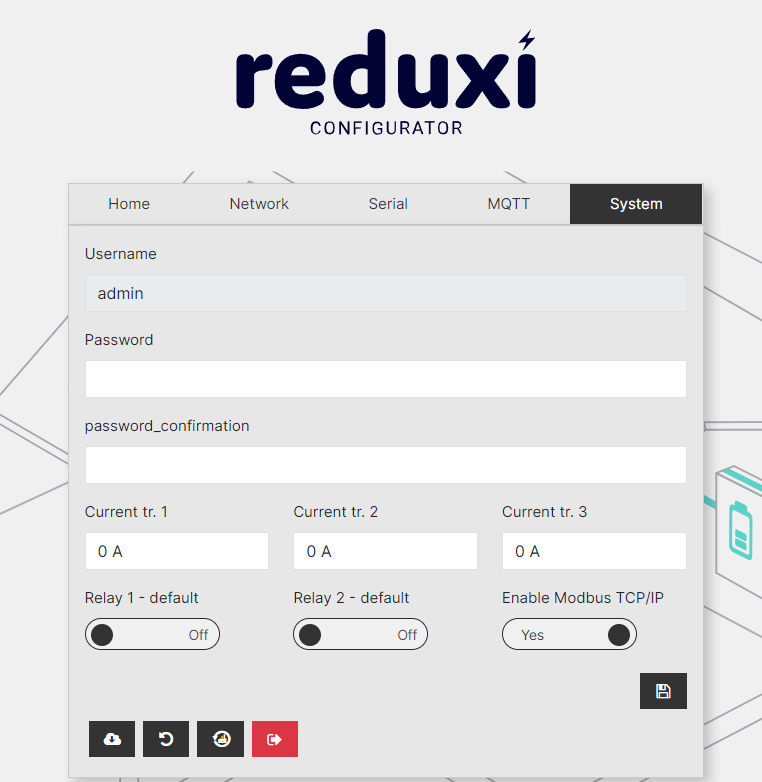

2.3.6 Pasarela Reduxi Configuración del sistema

Las siguientes opciones se especifican en la configuración del sistema:

• Nombre de usuario: no se puede cambiar,
• Contraseña: introduzca una nueva contraseña,
• Confirmación de la contraseña: vuelva a introducir la nueva contraseña,
• Corriente 1/2/3: establece la relación de corriente del sensor de corriente,
• Relé 1/2 - por defecto: especifica la posición de acoplamiento del relé,
• Habilitar Modbus TCP/IP: en el caso de lectura en entradas RS-485, es necesario habilitar Modbus TCP/IP,
• después de todos los ajustes del sistema, haga clic en el botón "Guardar" en la parte inferior derecha.



3. Añadir Reduxi Gateway a Reduxi Controller en Reduxi Controller Configurator

3.1 Prueba de Ping entre el controlador Reduxi y el Gateway Reduxi en la misma red (LAN,WLAN)

Una vez que Reduxi Controller y Reduxi Gateway están conectados a la misma red (LAN, WLAN), se puede realizar una "prueba de ping" para asegurarse de que Reduxi Controller puede acceder a Reduxi Gateway.

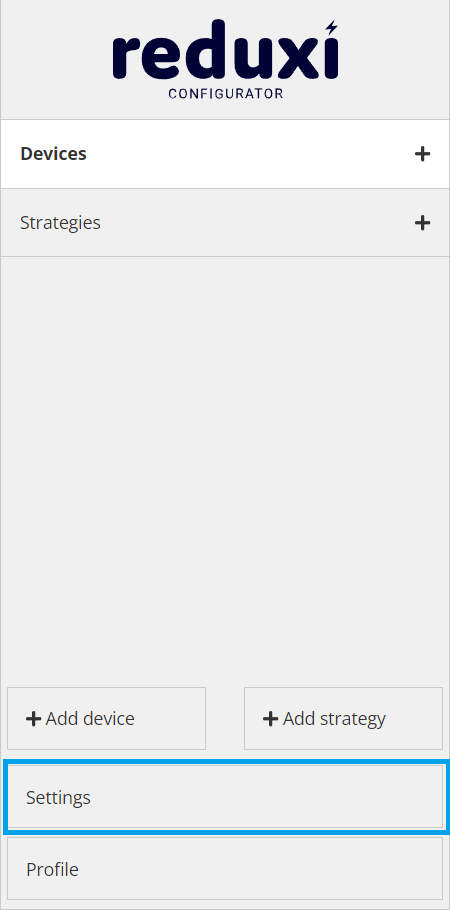

Entra en , la aplicaciónconfiguradora de Reduxi, y haz clic en el botón "Setting" (Configuración), abajo a la izquierda, en la página de inicio.

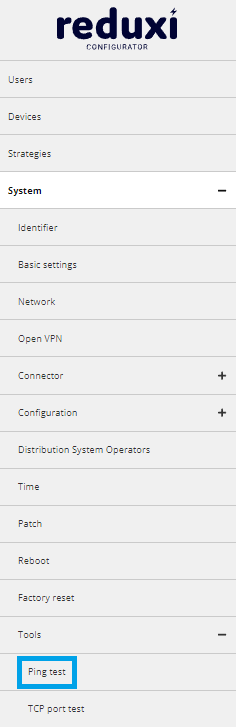

Para acceder a una adición "Ping test" son necesarios tres pasos (clic):

Haga clic en uno: + signo Sistema; Clic dos: + signo Herramientas; Clic tres: Ping test

Prueba de ping:

Para realizar el test de ping, sólo tienes que introducir la IP de Reduxi Gateway y pulsar el botón "Test". Puede utilizar una dirección IP o una dirección DNS que sea la puerta de enlace.local.

La prueba de ping puede tener dos respuestas:

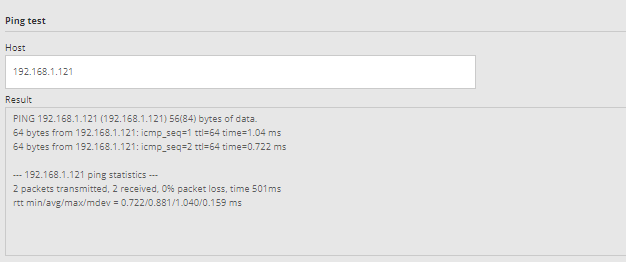

1. La prueba de ping se ha realizado correctamente:

1. Prueba de ping fallida:



3.2 Reduxi Gateway como medidor Reduxi

Un ejemplo de cómo añadir una pasarela Reduxi como contador Reduxi se puede encontrar en el enlace: Bomba de calor Kronoterm con contactos SG ready, donde Reduxi Gateway sirve como contador de energía para la bomba de calor del ejemplo. Los relés de la pasarela Reduxi deben configurarse en consecuencia, como se describe en el ejemplo.

Imagen simbólica del ejemplo:

Configuración Modbus de ejemplo para el medidor Redxi :

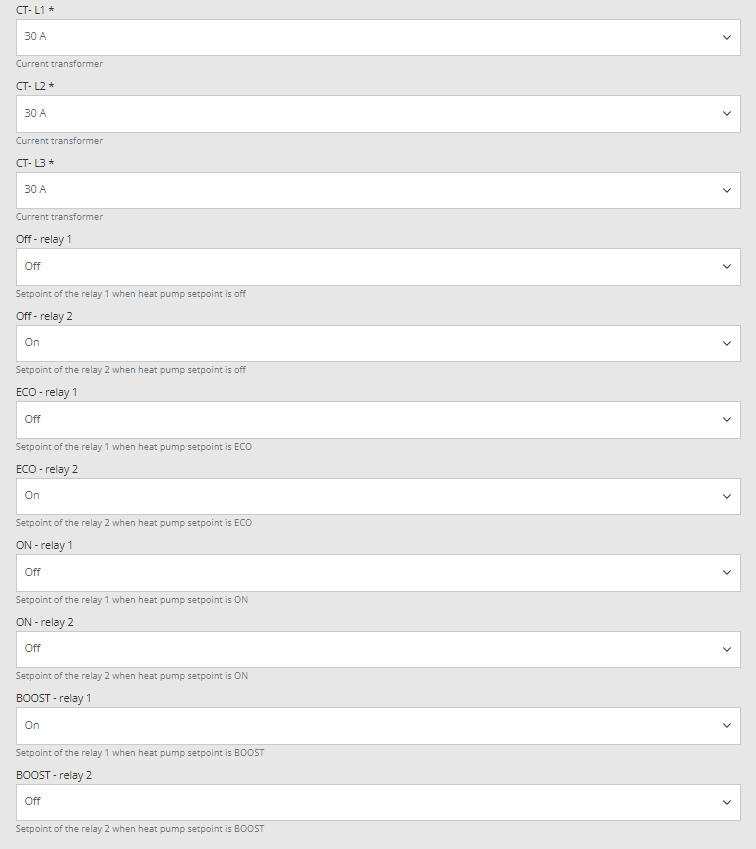

Sensores de corriente y ajustes de salida de relé de ejemplo para medidor Reduxi:



3.3 Pasarela Reduxi para el uso de RS485

En contraste con el punto 3.2, ReduxiGateway se puede utilizar como un dispositivo adicional para Reduxi Controller, colocado en otro lugar, donde es necesario establecer una conexión entre el Controller y Gateway(2.1.3 Prueba de conexión entre Reduxi Gateway y Reduxi Controller en LAN).

Un ejemplo de Reduxi Gateway con el uso de RS485 para la conexión al contador inteligente Iskraemeco AM550:

Conexión a contador inteligente Iskraemeco AM550

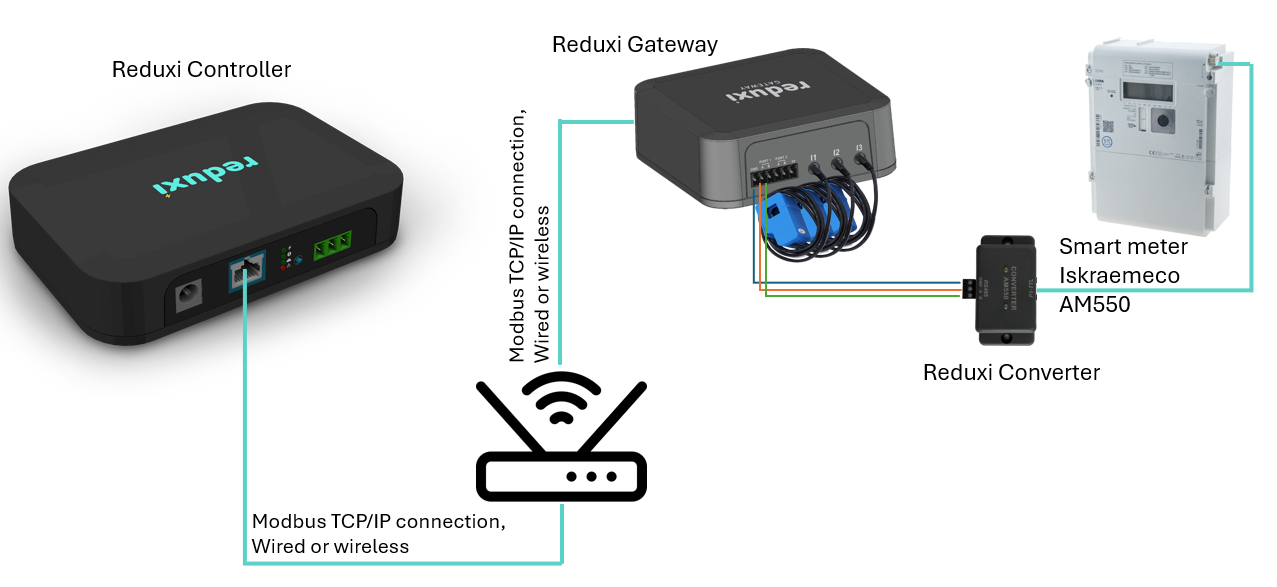

Imagen simbólica del ejemplo:

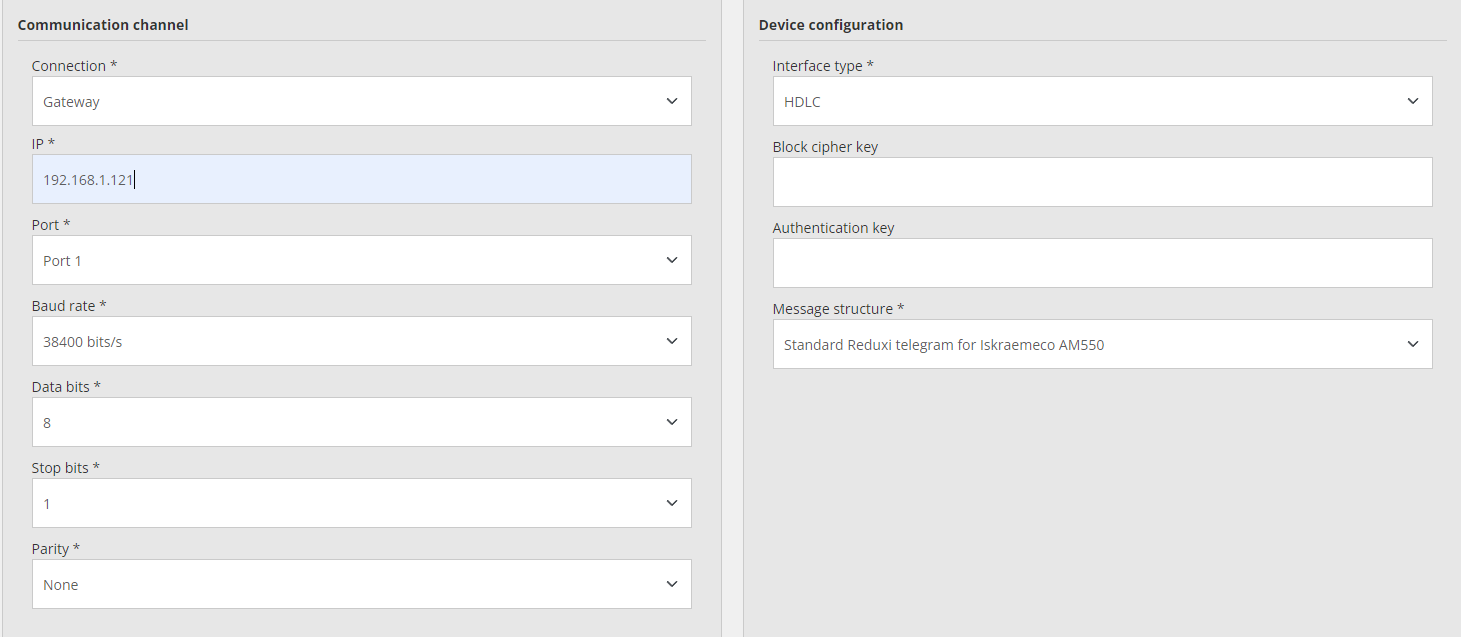

Ajustes Modbus del ejemplo para Reduxi Gateway utilizado con RS485:



Después de añadir correctamente el dispositivo y comprobar los valores, el dispositivo puede ser inspeccionado y controlado a través de la aplicación Reduxi.
