1. Introducción

El sistema Reduxi permite la comunicación y el control del inversor Huawei SUN2000. La comunicación se habilita a través del protocolo Modbus TCP/IP. El Controlador Reduxi y el SmartLogger deben estar conectados a la misma red de área local (LAN) para que el Controlador pueda acceder al SmartLogger y, consecuentemente, a los Inversores, que están enlazados al SmartLogger con una conexión serial RS485.

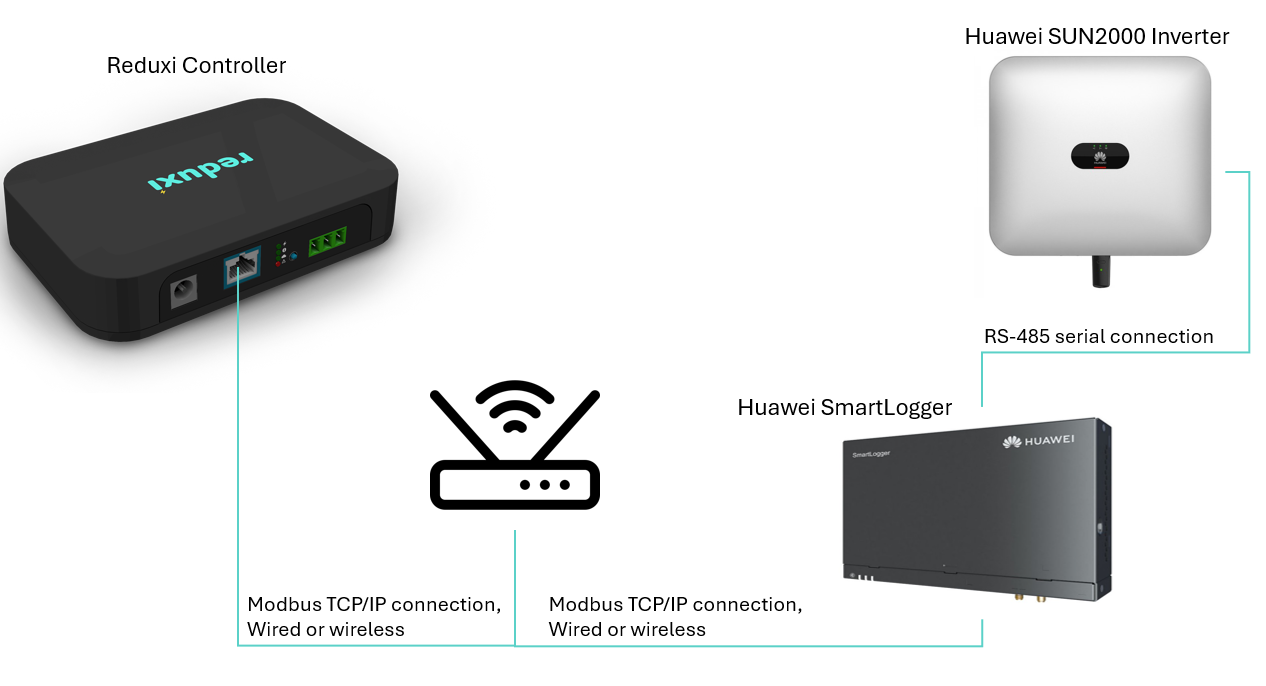

Imagen simbólica de la comunicación entre el Controlador Reduxi y el inversor Huawei SUN2000.

2. Configuración de red del Controlador Reduxi

Información sobre cómo conectar Reduxi Controller a la red (LAN o WLAN) disponible en la URL: Reduxi Controller.

Una vez conectado a la red, se recomienda configurar una IP estática para el Reduxi Controller. Cuando la IP estática esté configurada, la información exacta sobre la subred en la que se encuentra Reduxi Controller estará disponible.

3. Configuración de acceso/red/configuración de Huawei SmartLogger por cable (LAN/WAN)

Una vez completada la configuración de red en el lado de Reduxi Controller, el mismo proceso debe realizarse para el SmartLogger.

Para acceder a la interfaz del software SmartLogger, consulte las instrucciones del manual de usuario de SmartLogger o, si conoce la dirección IP local del SmartLogger, utilícela para abrirla en su navegador.

Una vez que haya iniciado sesión en el SmartLogger:

• Configure la dirección IP y la máscara de subred del SmartLogger; se proporciona un ejemplo para la conexión por cable. En Ethernet2, configure la dirección IP y la máscara de subred, vea la imagen a continuación:

• Configuración de Modbus TCP/IP, donde la configuración de enlace debe establecerse en Habilitar (ilimitado), como se muestra en la imagen a continuación:

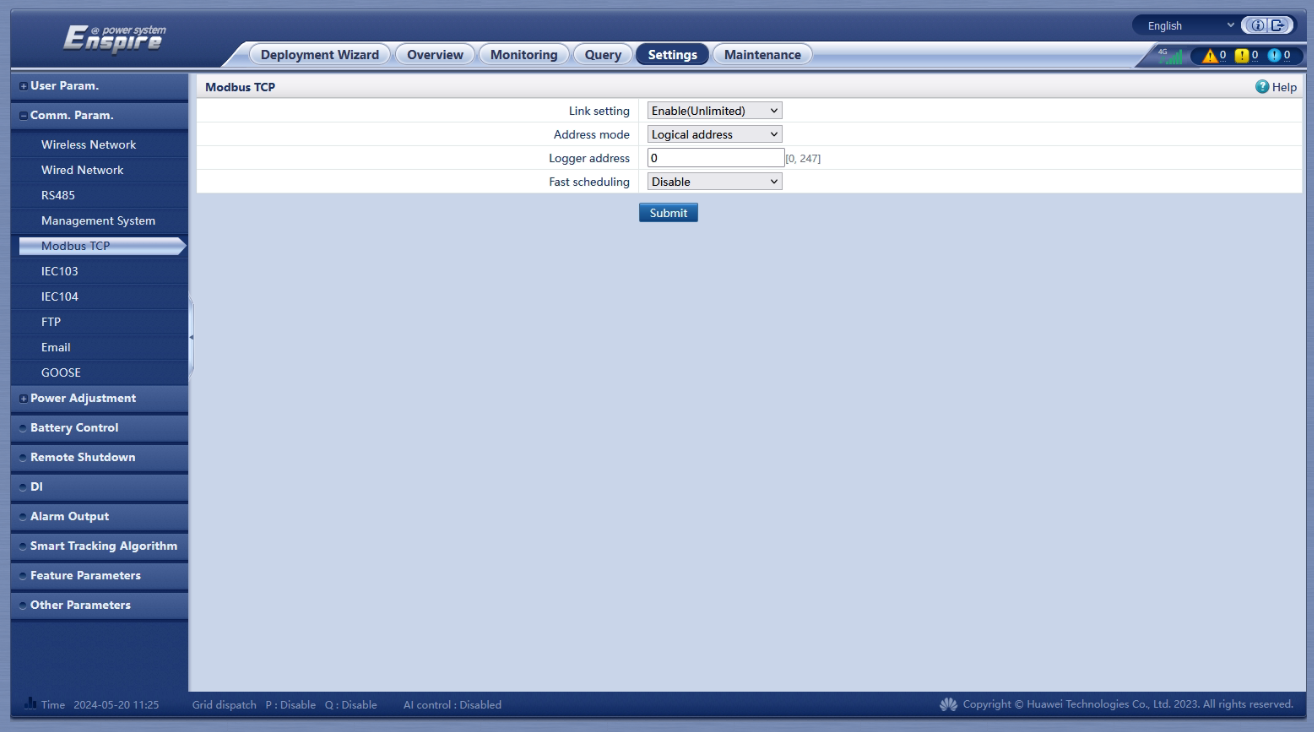

• Configuración de Modbus TCP/IP, donde configura:
  • Configuración de enlace. Habilitar,
  • Modo de dirección: Dirección lógica (¡debe configurarse como lógica!)
  • Dirección del registrador: configure la dirección lógica del SmartLogger.
  • Programación rápida: Desactivado.

Información adicional (¡Importante!) --> La dirección del registrador no debe ser la misma que la dirección lógica de un dispositivo conectado al registrador.

Imagen a continuación:

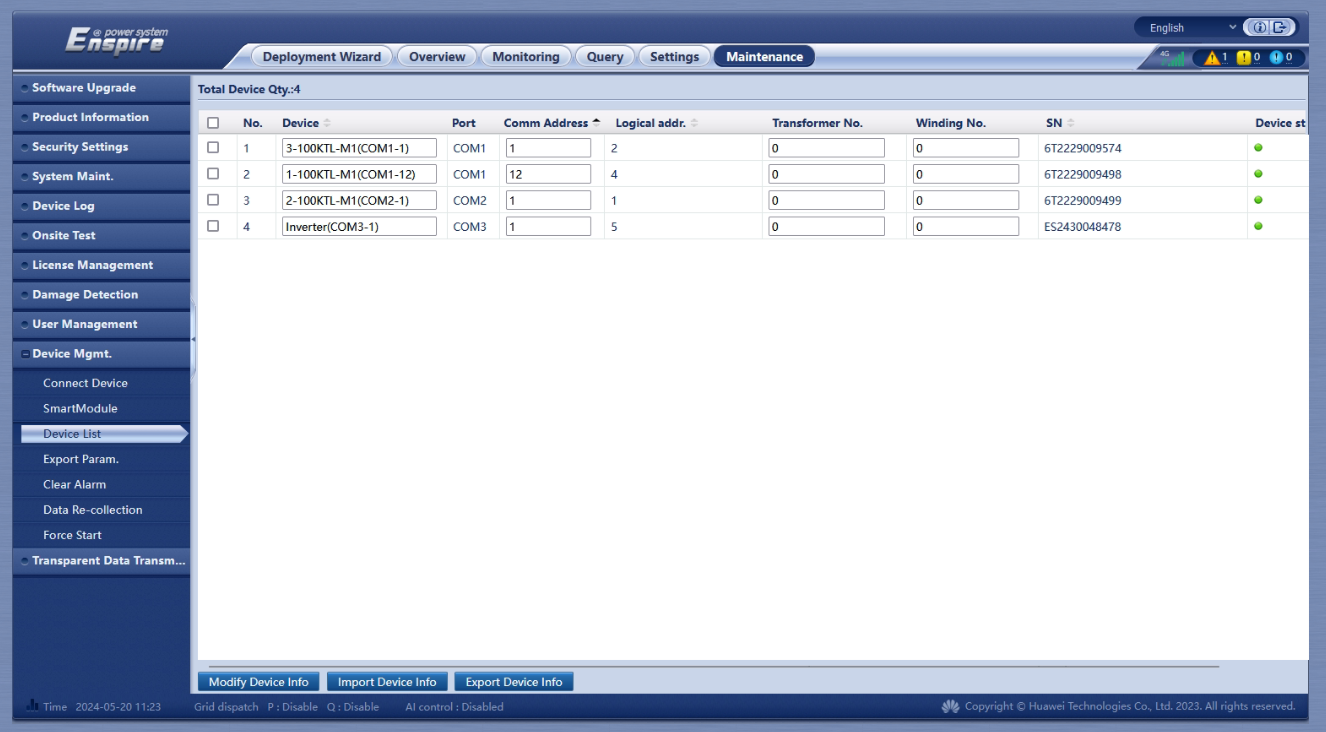

• La configuración de mantenimiento tiene la función de supervisar qué dispositivos están conectados y mostrar el estado y los parámetros de cada dispositivo, la imagen a continuación:

3.1 Configuración de acceso/red/configuración de Huawei SmartLogger a través del teléfono móvil (aplicación SUN2000)

Antes de comenzar, asegúrese de lo siguiente:

• El SmartLogger S3000 está encendido.
• El punto de acceso Wi‑Fi está activo.

Si la red Wi‑Fi no es visible:

• Presione el botón RST durante 1–3 segundos para habilitar el punto de acceso.

En su dispositivo móvil:

1. Abra la configuración de Wi‑Fi.
2. Conéctese al punto de acceso SmartLogger:
   • Nombre de red: Logger_SN
     (SN = número de serie del dispositivo)
   • Contraseña:
     • Impreso en la etiqueta del dispositivo, o
     • Predeterminado: Changeme

Abrir una de las aplicaciones compatibles:

• App SUN2000 (disponible en Huawei AppGallery), o
• App FusionSolar

A continuación, elija:

• Puesta en marcha del dispositivo (FusionSolar), o
• Inicio de sesión directo (SUN2000)

Introduzca las credenciales de inicio de sesión predeterminadas:

• Nombre de usuario: installer
• Contraseña: 00000a (predeterminado)

4. Probando la comunicación entre el Reduxi Controller y el SmartLogger

Se deben cumplir varios criterios para que la comunicación entre el Reduxi Controller y el SmartLogger sea exitosa.

Criterios:

• El Reduxi Controller y el SmartLogger deben estar en la misma subred; por ejemplo, la IP del Reduxi Controller es: 192.168.1.100 y la IP del SmartLogger es: 192.168.1.101
• El Controller y el SmartLogger no necesitan estar en la misma subred; este caso es mucho más complejo y normalmente no se utiliza. Aquí, los firewalls entre la subred del Controlador y la subred SmartLogger deben abrirse al menos para la IP establecida de ambos dispositivos. Además, las reglas de excepción del firewall para los puertos deben habilitarse correctamente. Esta opción no es recomendable.
• El puerto 502 en el lado de SmartLogger debe habilitarse para la comunicación Modbus TCP/IP, lo cual se realiza habilitando Modbus TCP/IP en la aplicación SmartLogger.

• En caso de que haya otro firewall entre el Controlador y SmartLogger, el puerto 502 también debe abrirse en el firewall.

4.1 Prueba de ping del Controlador Reduxi a SmartLogger

Una vez que ambos dispositivos estén conectados a la misma red, se puede realizar una "prueba de ping" para asegurarse de que el Controlador Reduxi puede acceder al SmartLogger y se cumplen otros criterios del punto anterior.

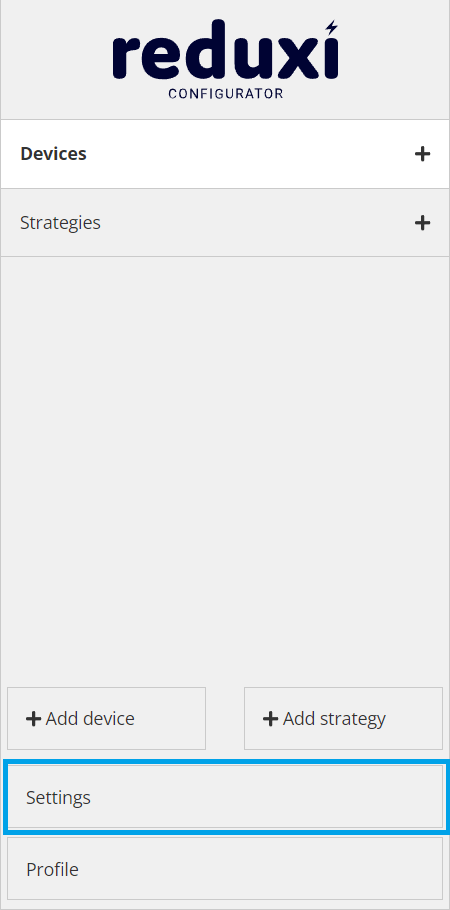

Login to the Reduxi configurator application and click on the "Setting" button down left on the home page.

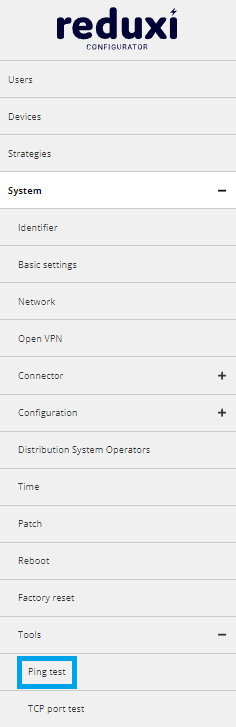

Para acceder a un test "Ping", se necesitan tres pasos (clics) adicionales:

Haga clic en uno: + Símbolo Sistema; Haga clic en dos: + Símbolo Herramientas; Haga clic en tres: Prueba de Ping

Prueba Ping:

Para realizar la prueba Ping, simplemente introduzca la IP del Reduxi SmartLogger y haga clic en el botón "Probar".

La prueba Ping puede tener dos respuestas:

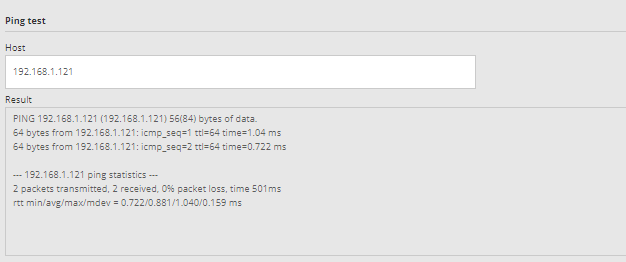

1. La prueba Ping es exitosa:

1. La prueba Ping falló:

5. Añadiendo un nuevo dispositivo (Huawei SUN2000)

Para añadir un dispositivo nuevo (Huawei SUN2000) o editar uno existente, se presentan los siguientes puntos.

5.1 Añadir dispositivo nuevo

Inicie sesión en la aplicación configuradora de Reduxi y pulse el botón "Añadir dispositivo".

5.2 Seleccione el dispositivo que desea añadir (Ajustes básicos)

En el primer paso, seleccione los parámetros básicos del dispositivo que desea añadir:

• Tipo de dispositivo: Planta de energía solar,
• Marca: Huawei SUN2000,
• Nombre: Especifique el nombre del dispositivo.

5.3 Canal de comunicación

Introduzca los parámetros para la comunicación con SmartLogger, que son:

• Conexión: TCP/IP,
• IP: introduzca la IP de SmartLogger,
• Puerto: siempre 502,
• ID de unidad Modbus: introduzca la dirección lógica para la configuración Modbus del SmartLogger.

5.4 Prueba de comunicación

En todos los ajustes del canal de comunicación, se encuentra el botón "Probar comunicación", que se utiliza para realizar la prueba

La prueba de comunicación puede arrojar dos resultados:

1. La comunicación funciona correctamente, la imagen a continuación:

2. La comunicación no está funcionando correctamente, la imagen a continuación:

5.5 Ajustes avanzados

Los ajustes avanzados son arbitrarios y dependen de las necesidades específicas de la ubicación donde está instalado el Reduxi Controller. Después de completar todos los ajustes avanzados, presione el botón "Listo" en la parte inferior derecha.

5.6 Últimas mediciones

Después de establecer una comunicación exitosa con el dispositivo, los valores medidos obtenidos del dispositivo se pueden verificar nuevamente como una prueba adicional. Haga clic en la sección "Device" en la página de inicio del configurador de Reduxi y elija el inversor Huawei SUN2000 recién agregado en la estructura de árbol.

Si queremos que el dispositivo sea administrado por una estrategia, el modo de administración debe configurarse en "Automático", pero si cambiamos a modo manual, podemos probar el funcionamiento de diferentes estados.

Después de agregar el dispositivo con éxito y verificar los valores, el dispositivo se puede inspeccionar y controlar a través de la aplicación Reduxi.
