Integre el controlador Reduxi con el cargador GARO a través de Ethernet o Wi-Fi, utilizando el protocolo OCPP. La flexibilidad de Reduxi permite reducciones de costos de hasta un 30%.

1. Instalar la aplicación GARO

1.1 La aplicación está disponible en Google Store: https://play.google.com/store/apps/details?id=se.garo.nxt&hl=es_ES

1.2 La aplicación está disponible en la App Store de Apple: https://apps.apple.com/us/app/garo-connect/id1534289157



2. Conéctese a la aplicación GARO connect

Para la conexión inicial, la siguiente URL proporciona un video tutorial sobre cómo conectar la entidad Garo:

¡Primera conexión de la entidad GARO!

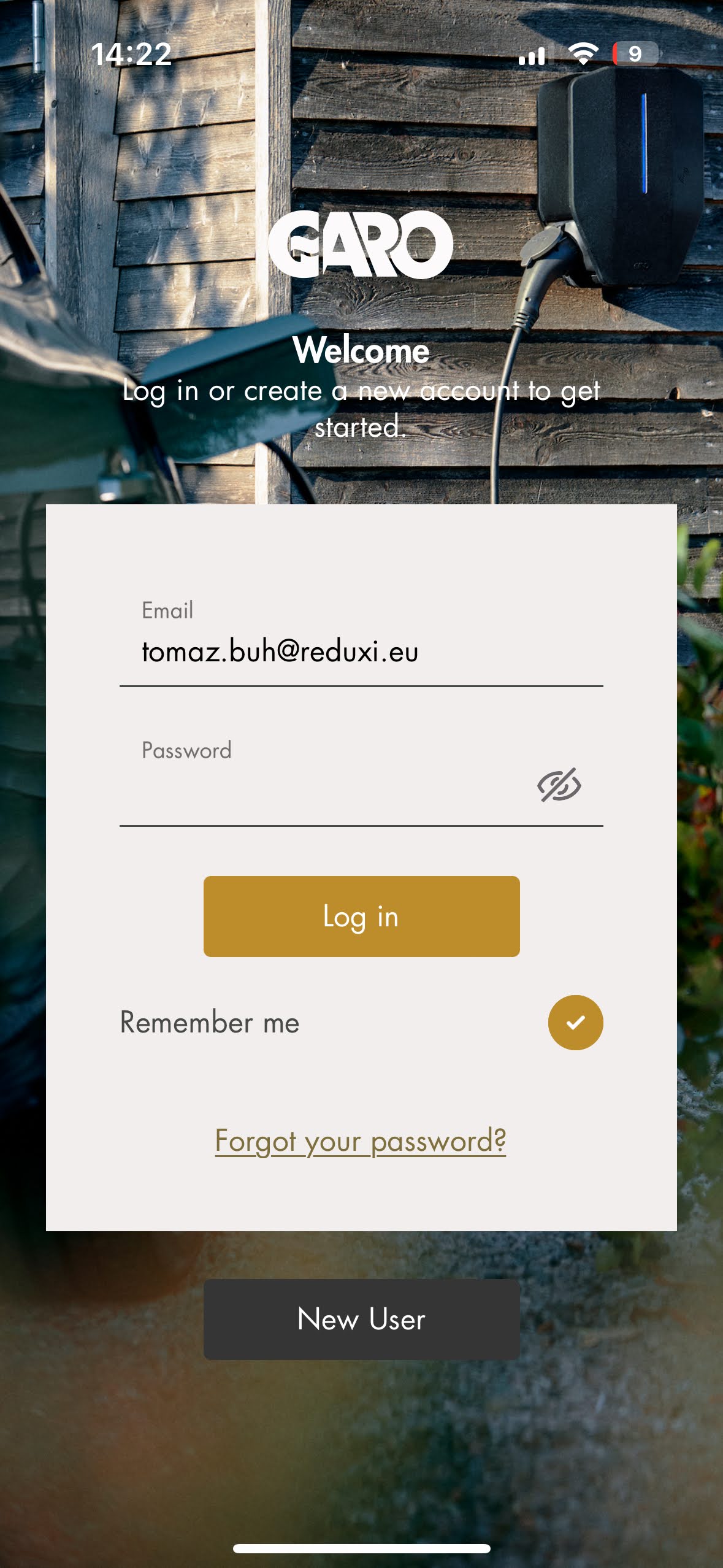

2.1 Inicio de sesión/Registro en la aplicación GARO Connect

Abra la aplicación e inicie sesión o registre una nueva cuenta haciendo clic en el botón “Nuevo usuario” y luego inicie sesión.

2.2 Agrega la nueva ubicación del cargador GARO

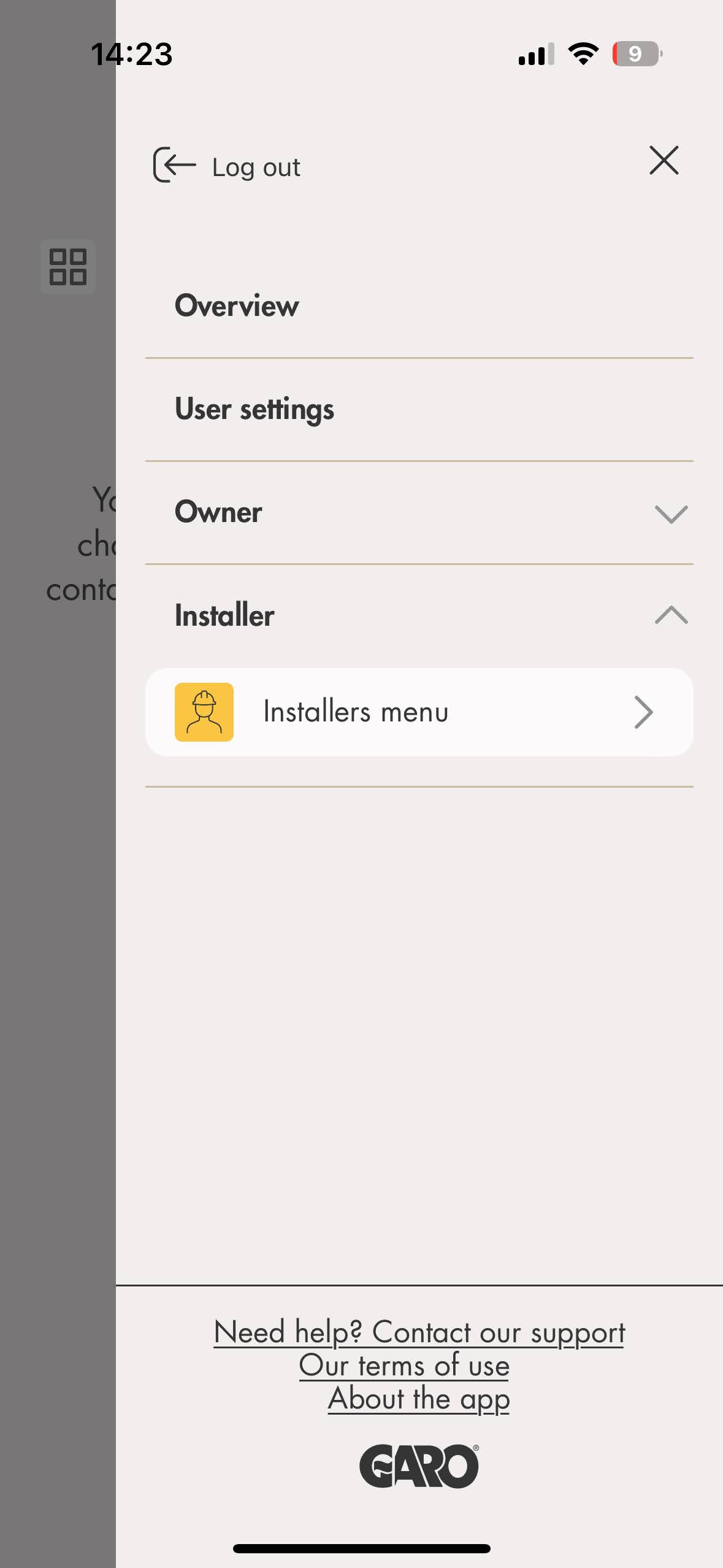

• Después de abrir la aplicación GARO Connect, haga clic en el ícono de menú en la esquina superior derecha y seleccione el botón "Menú del instalador".

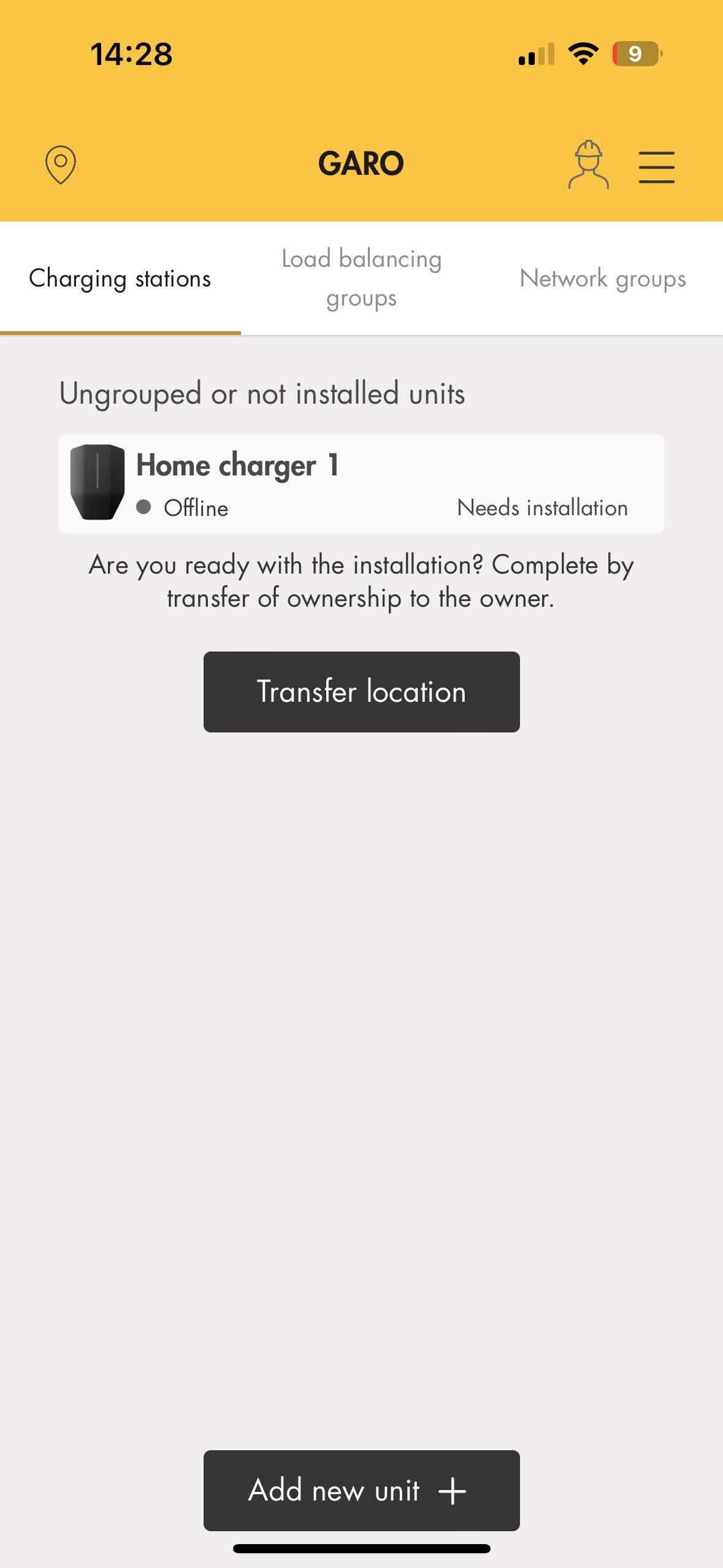

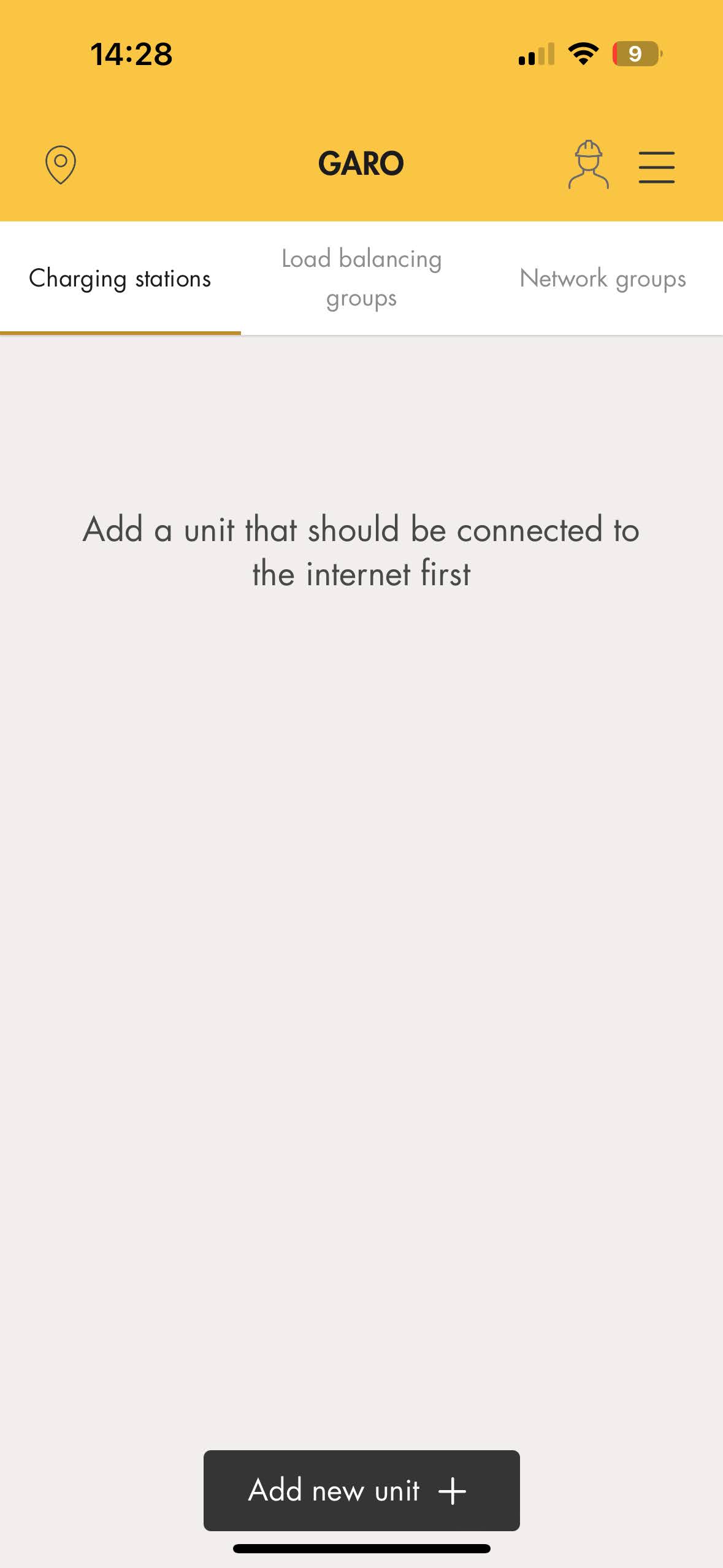

• Aparecerá un nuevo menú. Haga clic en el botón “Agregar nueva unidad” ubicado en la parte inferior central.

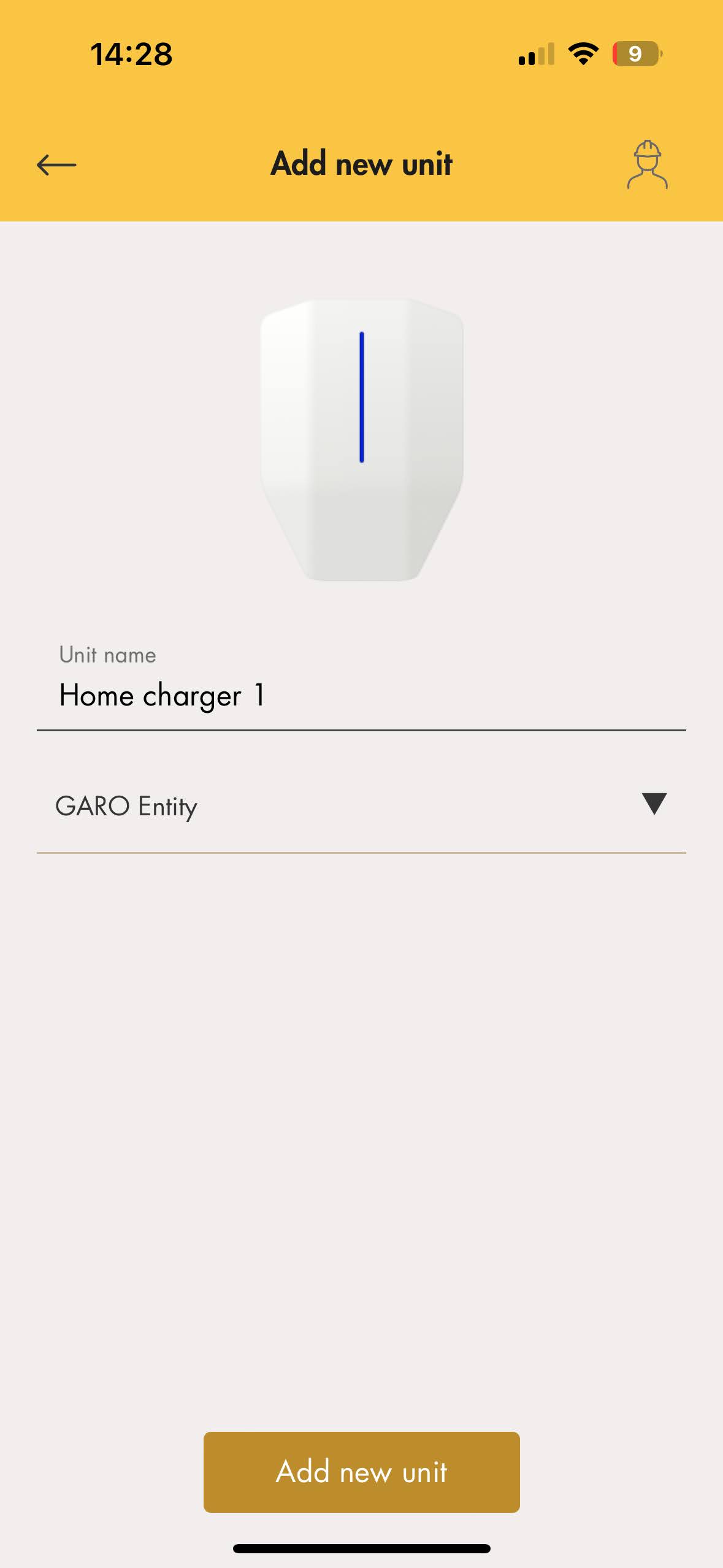

• Nombre su unidad y seleccione el tipo de cargador GARO del menú desplegable (en este ejemplo, se selecciona Entidad GARO). Luego, haga clic en el botón “Agregar nueva unidad” en la parte inferior central.

• Haga clic en el dispositivo recién agregado (la instalación debe realizarse sin conexión)

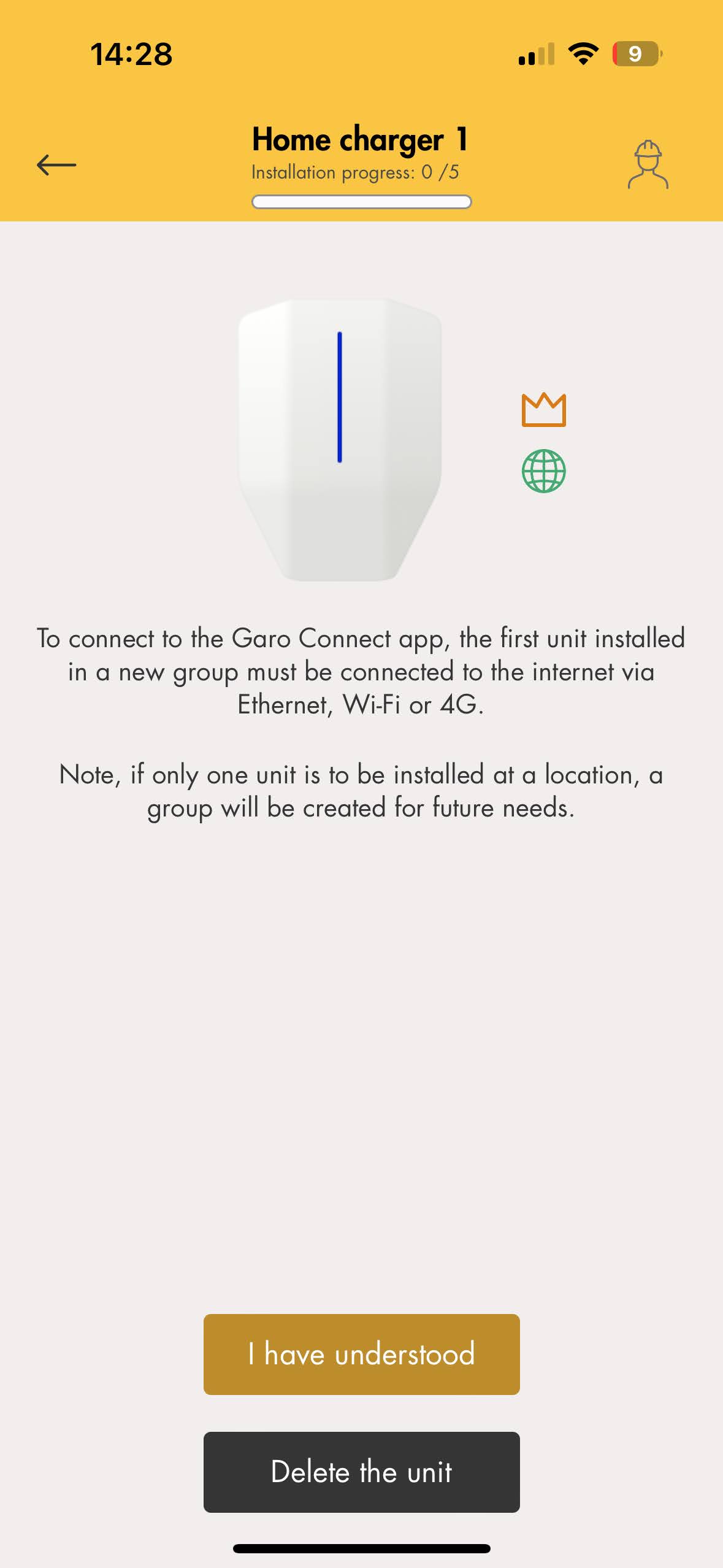

• Se abre el nuevo menú de progreso de instalación (0/5), lea las instrucciones y haga clic en el botón “He entendido” en la parte inferior central.

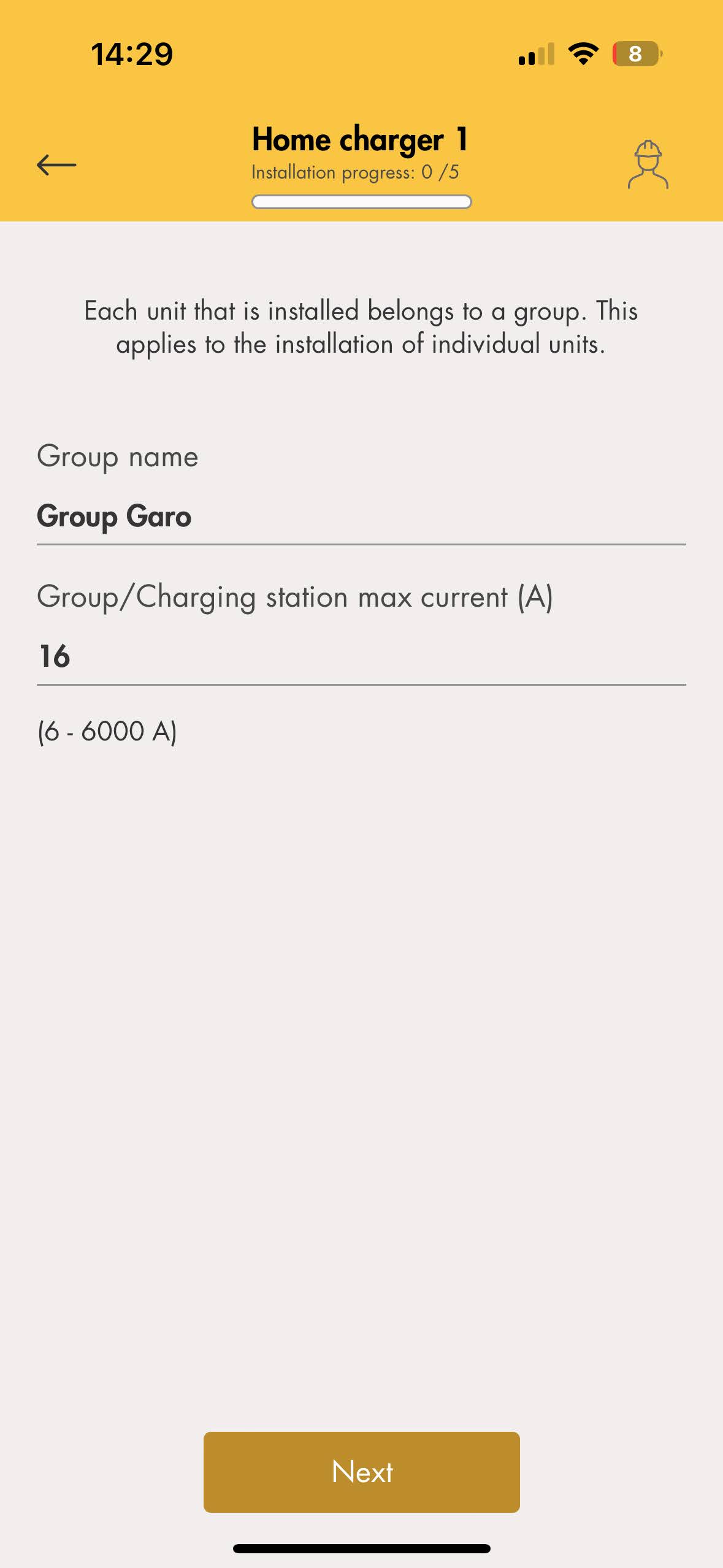

• Nombra el grupo y establece la corriente máxima por estación, haz clic en el botón “Siguiente” en la parte inferior central.

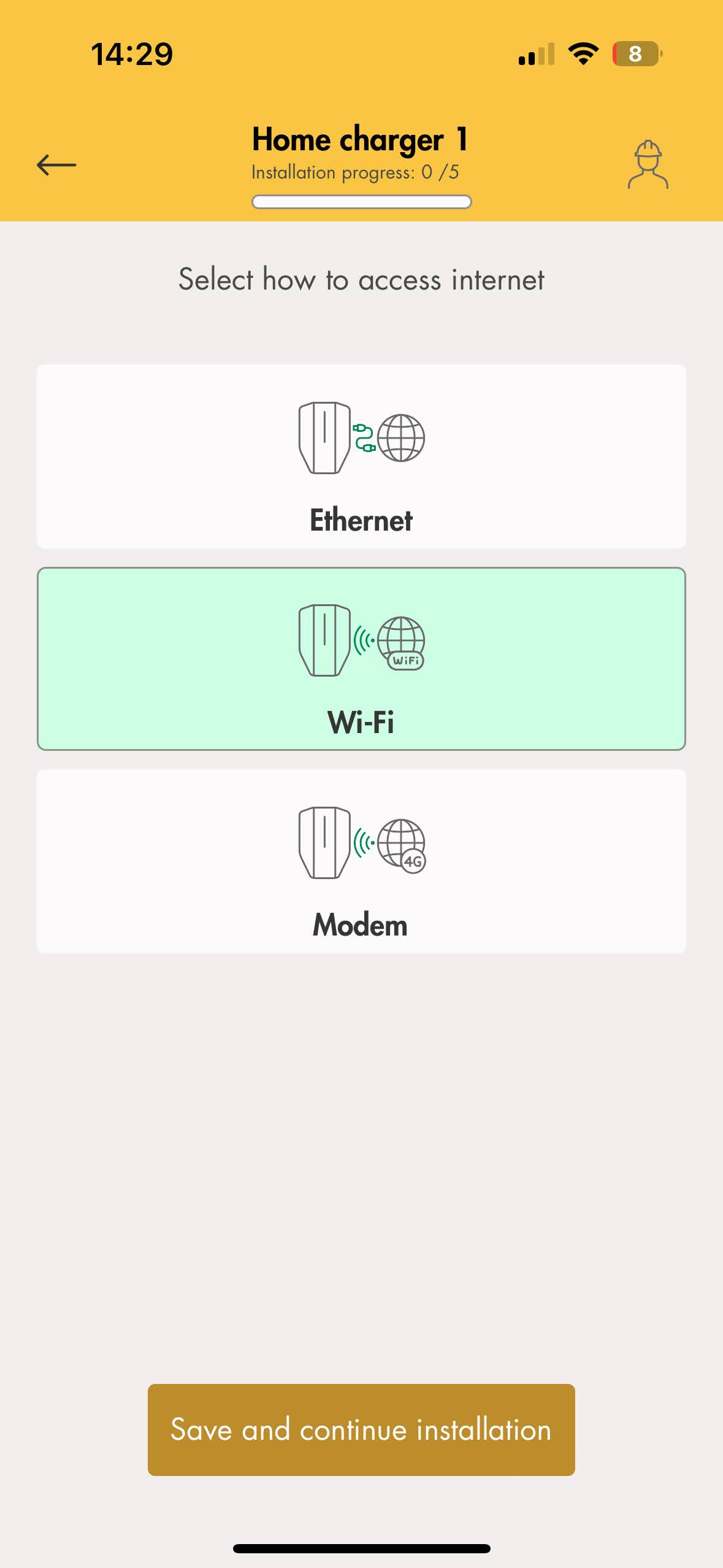

• Seleccione la opción de acceso a internet, y haga clic en el botón ‘Guardar y continuar la instalación’ en la parte inferior central.

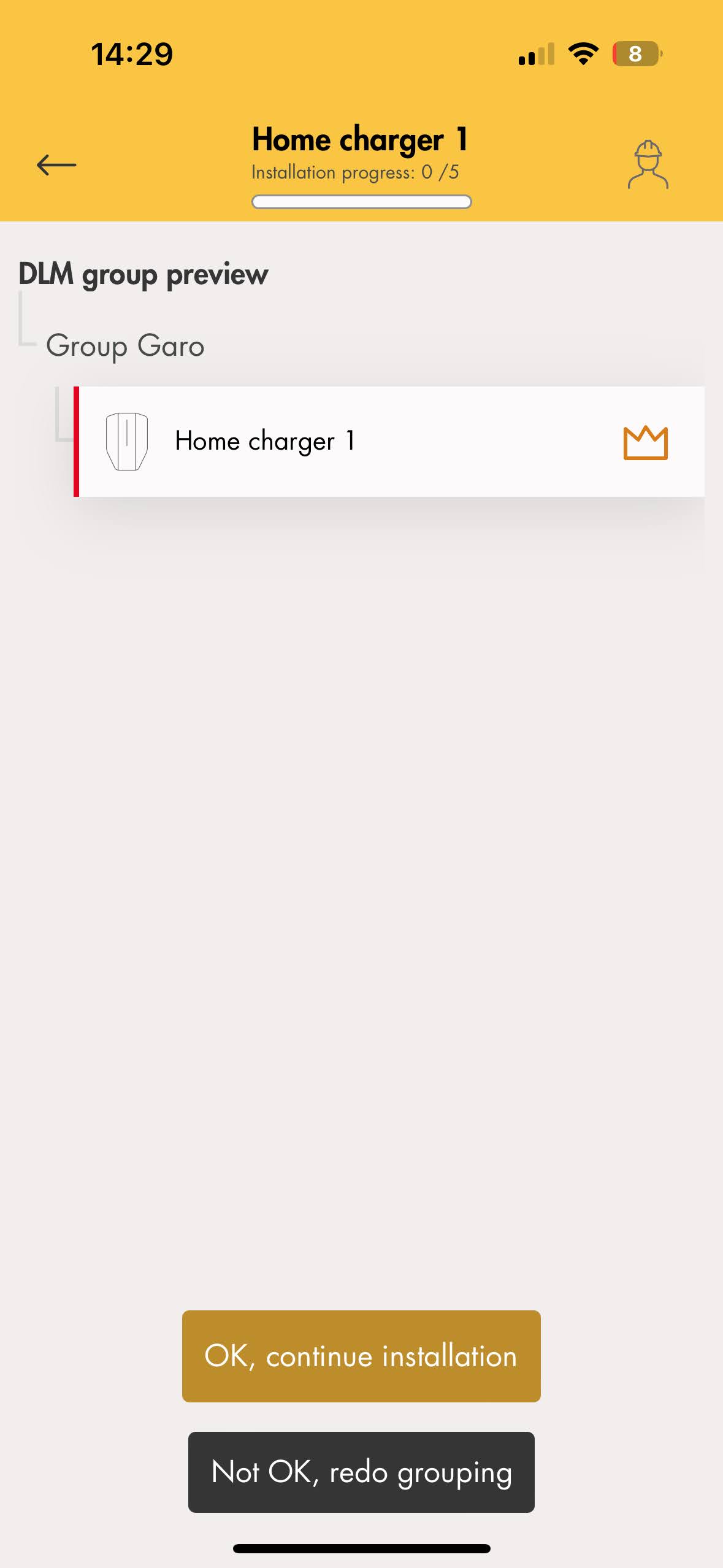

• Aparecerá un nuevo menú que mostrará dónde están instalados los grupos de instalación. Haga clic en el botón “Aceptar, continuar con la instalación” en la parte inferior central.

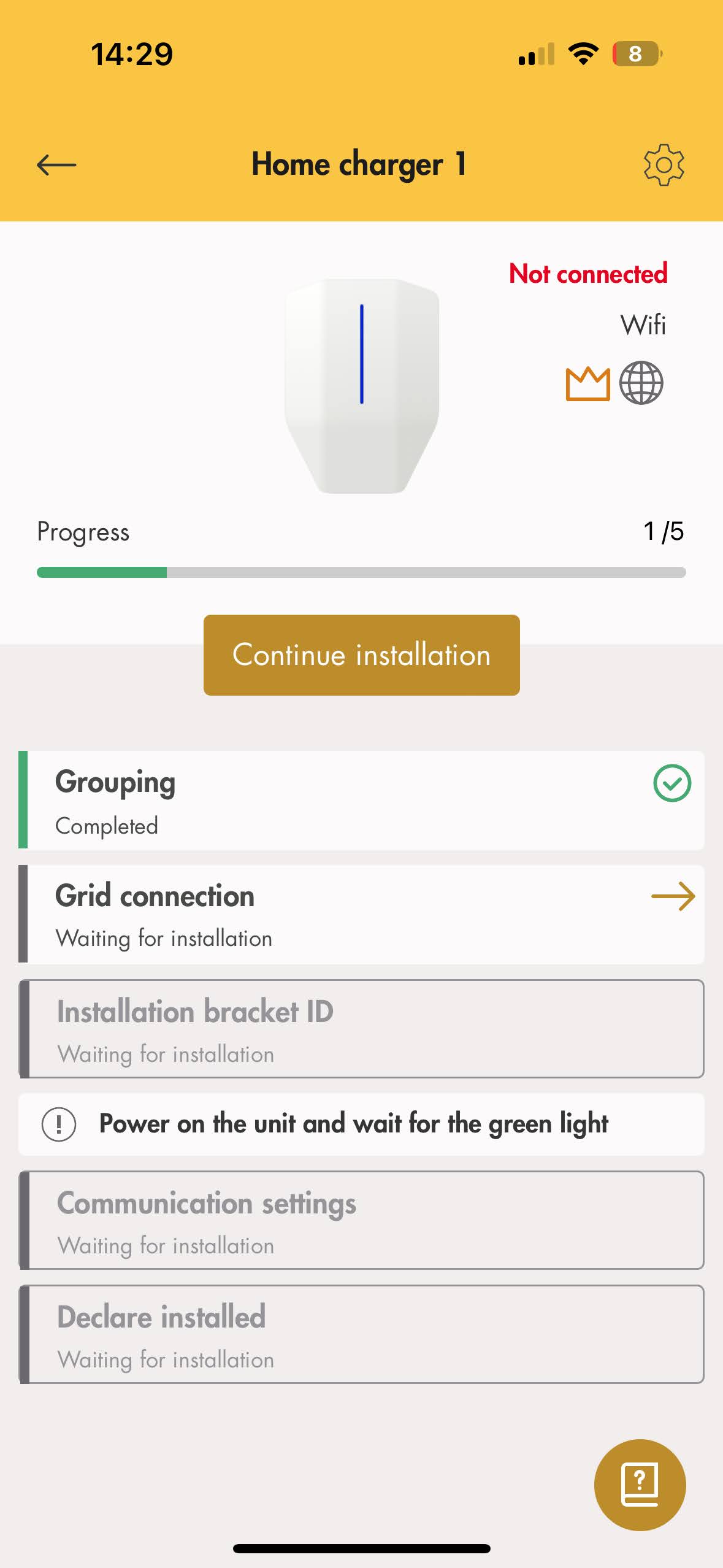

• Aparecerá un nuevo menú para continuar con la conexión a la red. Haga clic en el botón “Continuar instalación” en el centro.

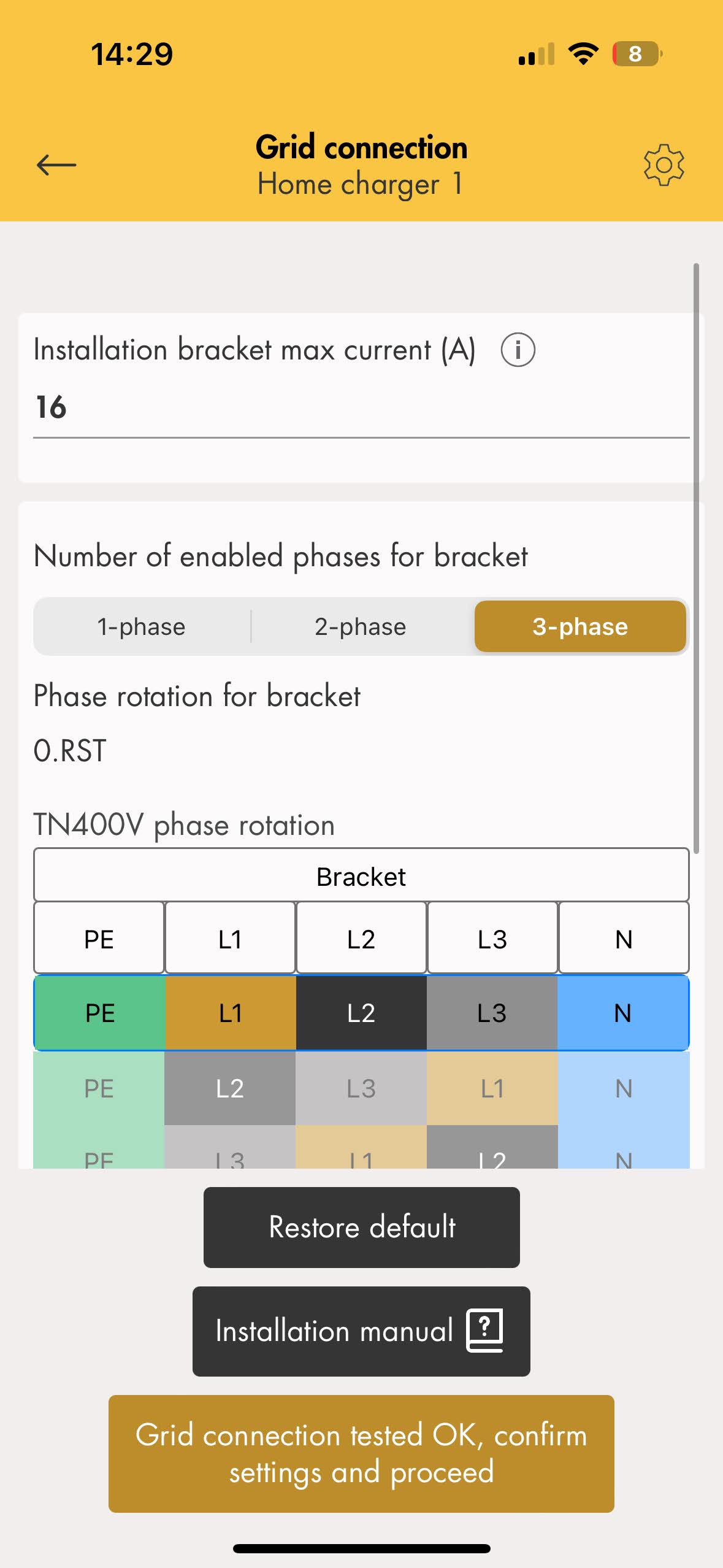

• Ingrese la información requerida para la conexión a la red siguiendo las especificaciones del conector GARO. Haga clic en el botón 'Conexión a la red probada correctamente, confirmar configuración y continuar' en la parte central inferior.

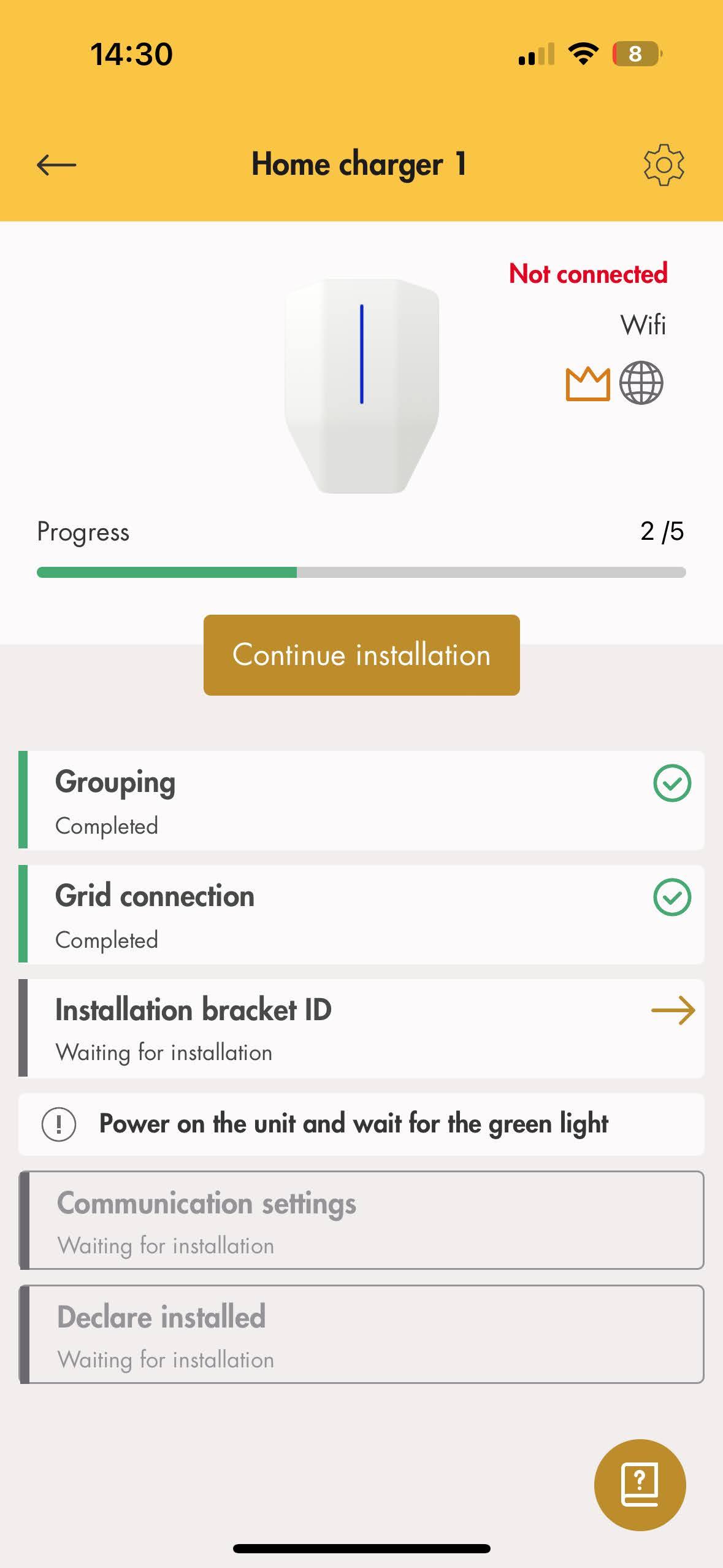

• Continúe con el ID del soporte de instalación. Haga clic en ‘Continuar instalación’ en el centro.

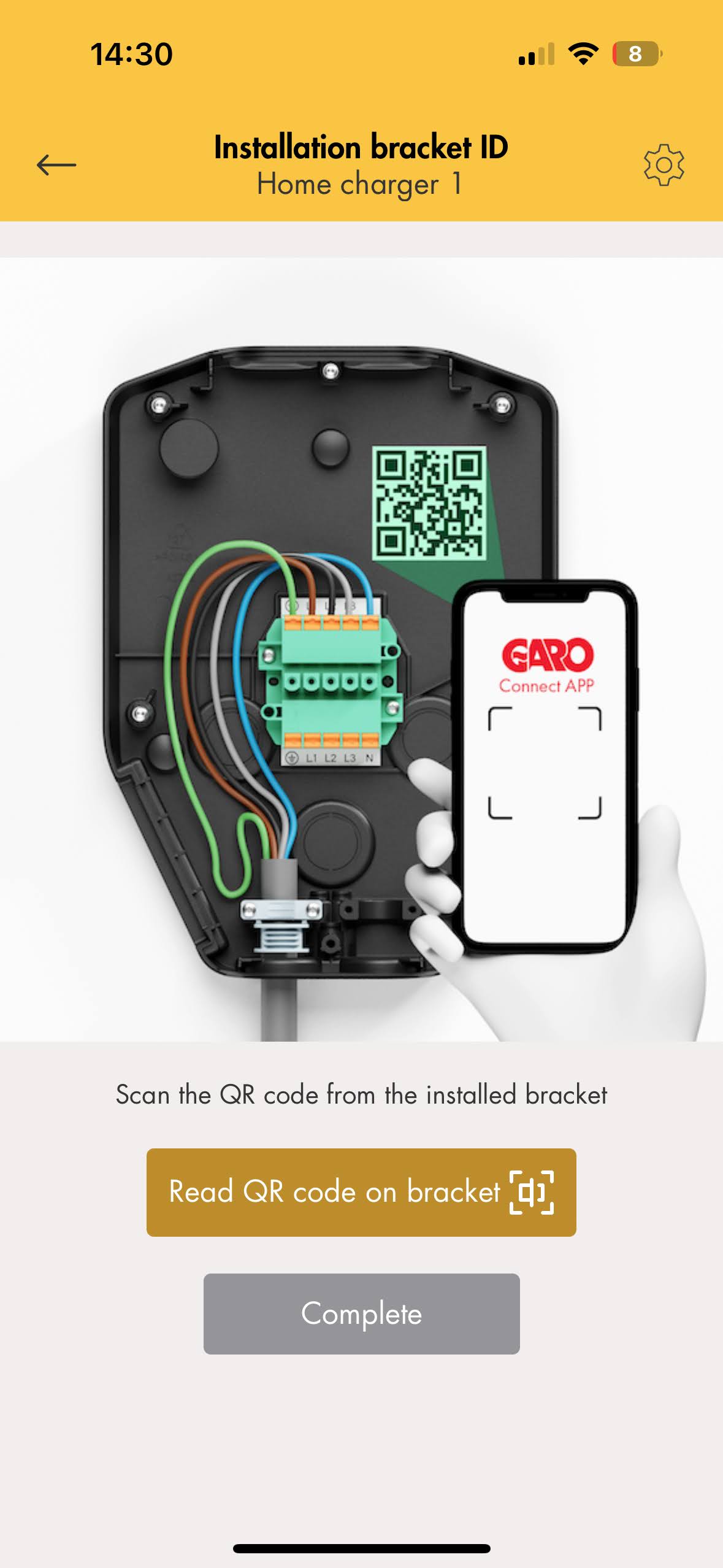

• Escanee el código QR en la parte frontal de la parte trasera del cargador GARO. Haga clic en el botón 'Leer código QR en el soporte' en el centro.

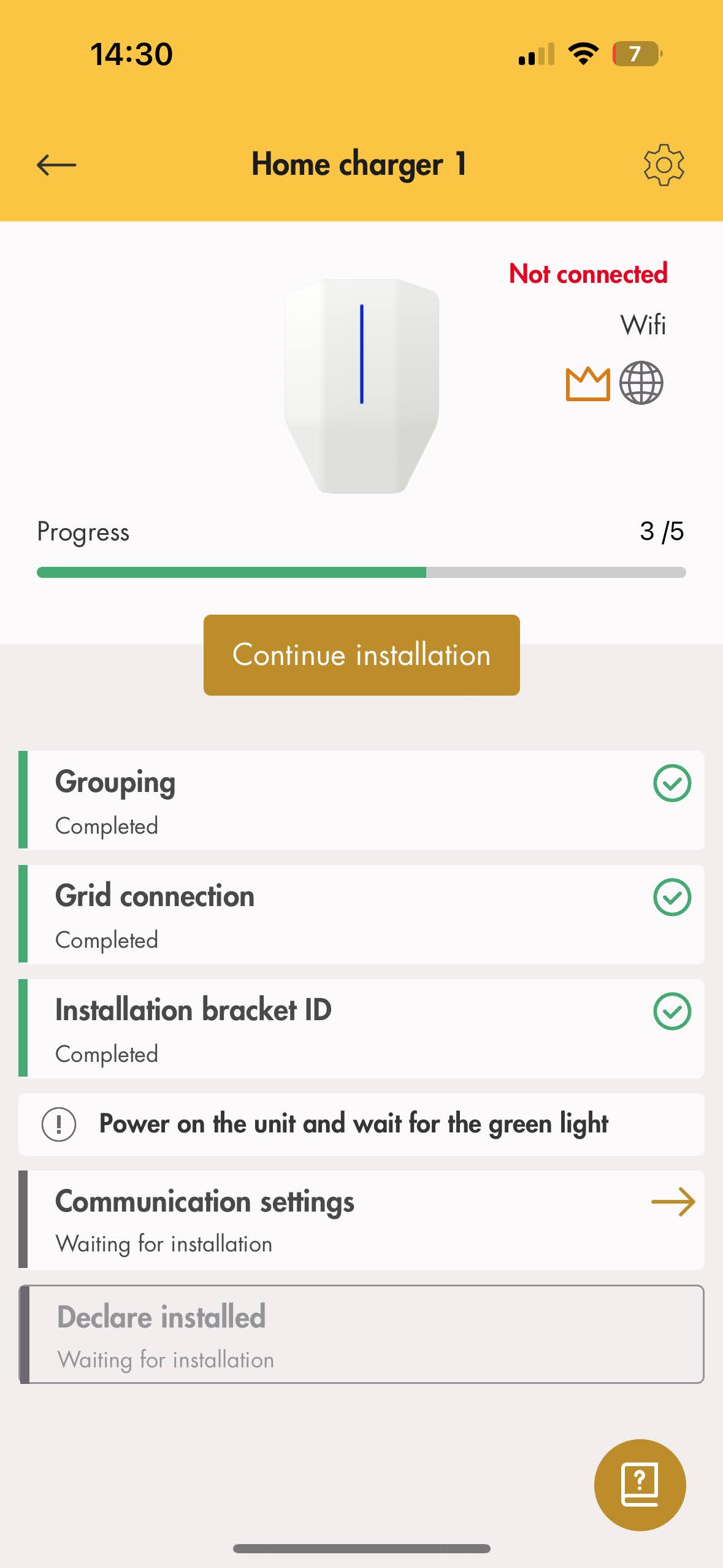

• Continúe a la configuración de comunicación. Haga clic en ‘Continuar instalación’ en el centro.

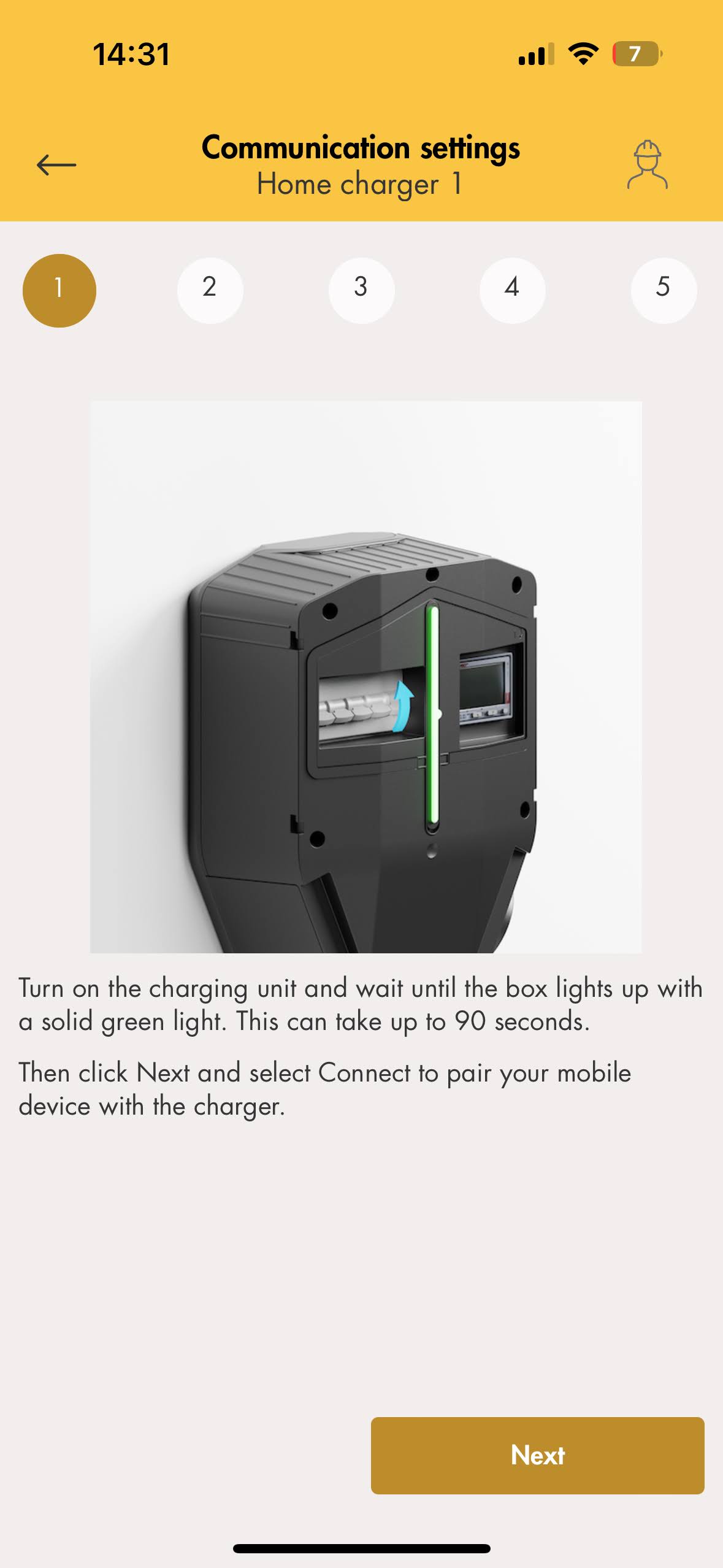

• Encienda el cargador Garo y haga clic en el botón “Siguiente”.

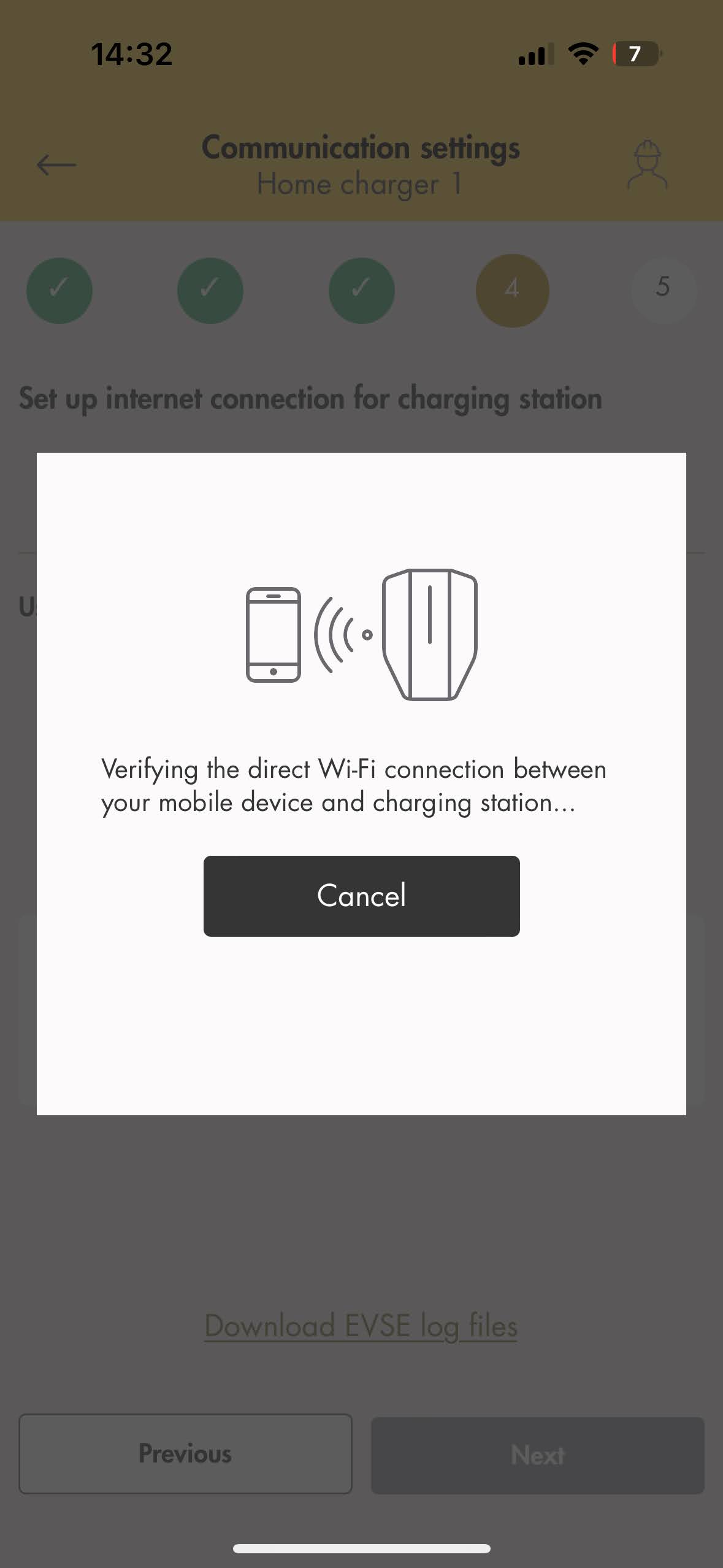

• Aparecerá la verificación de la conexión Wi-Fi directa.

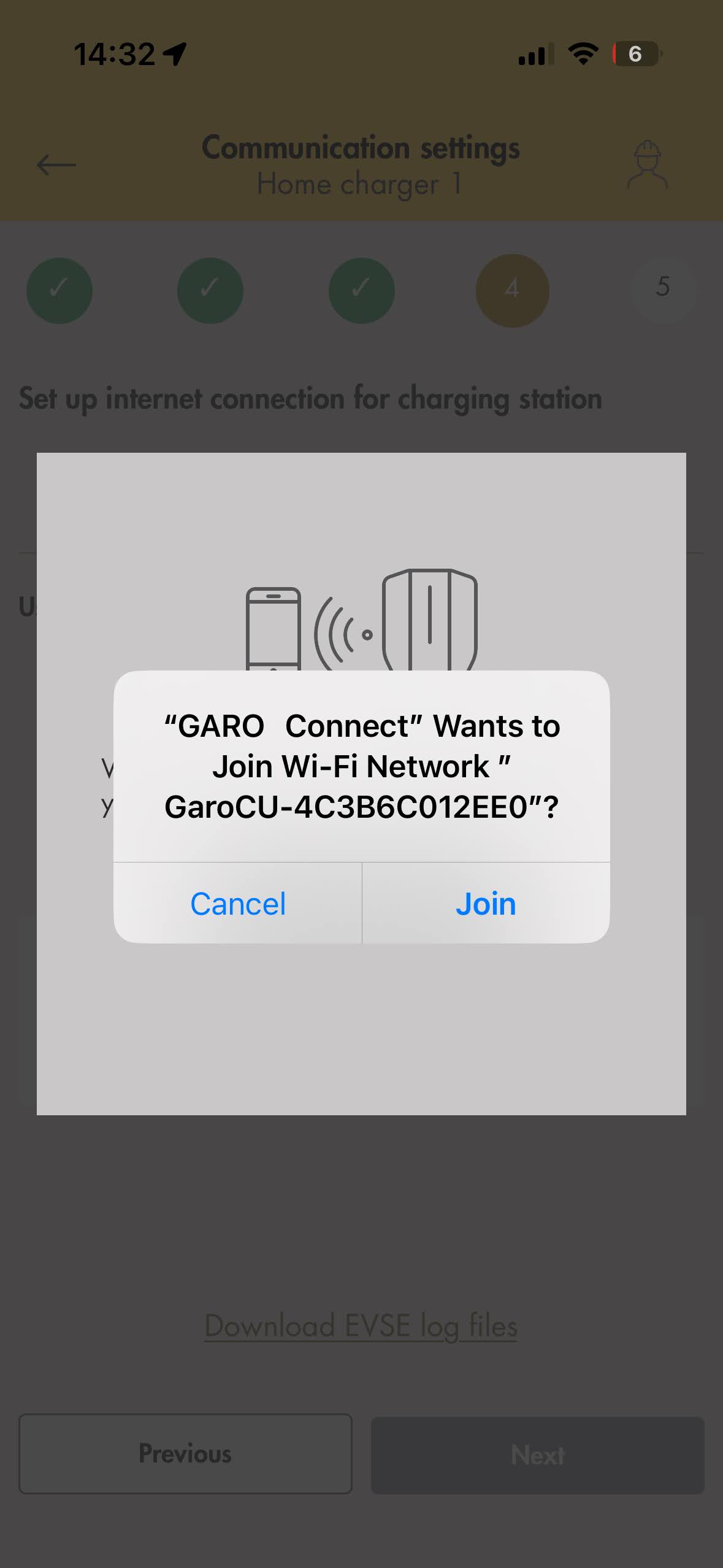

• Únase a la red Wi-Fi ofrecida.

• Aparecerá la conexión al cargador GARO y al teléfono propio.

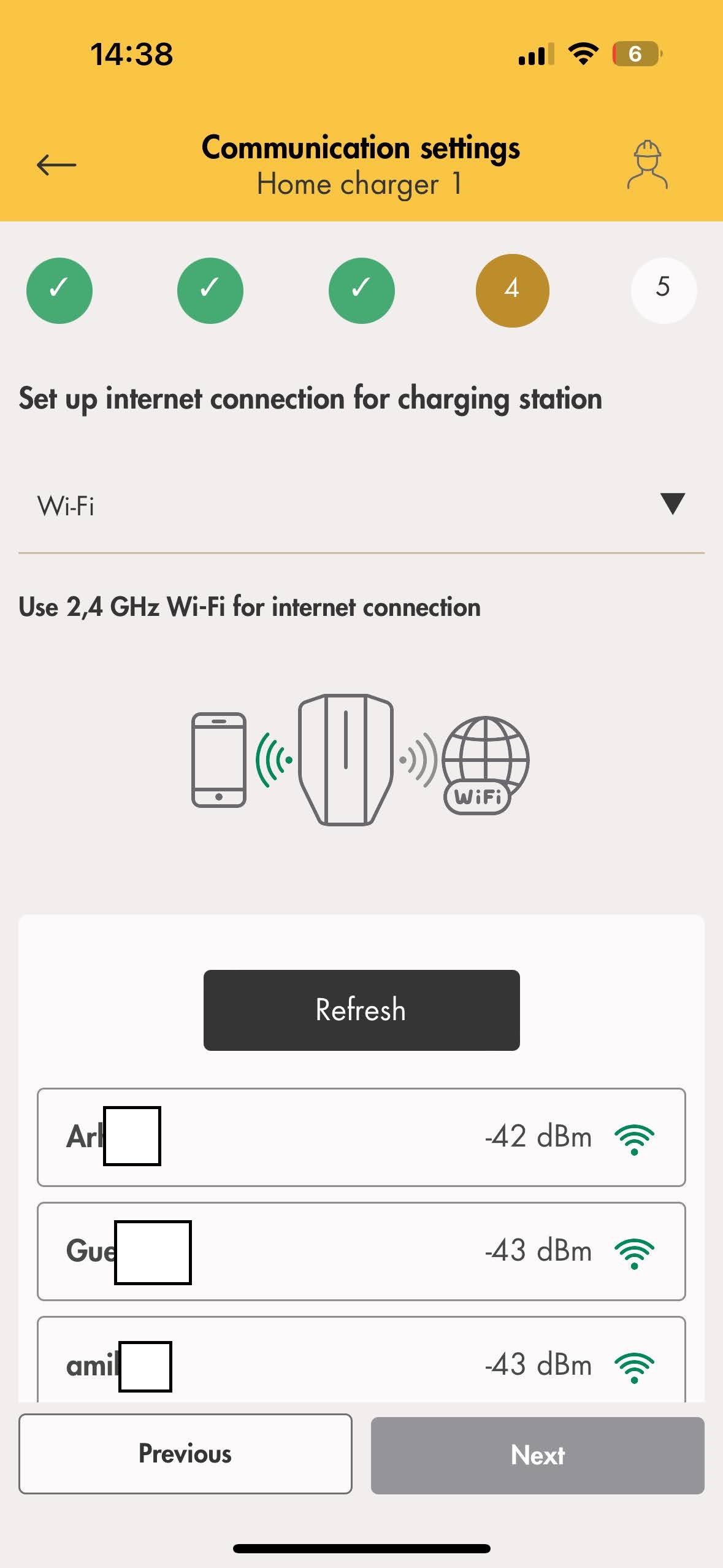

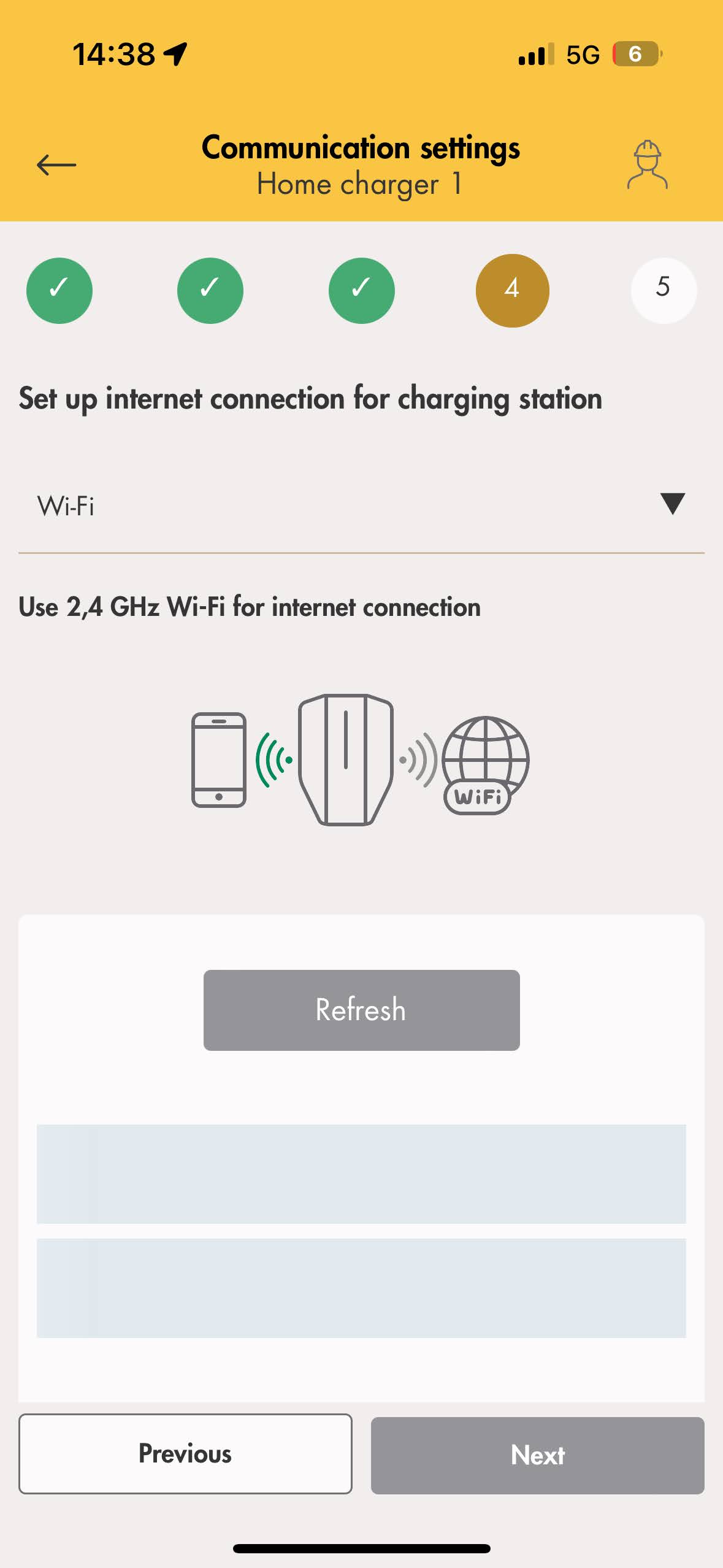

• Seleccione la red WiFi a la que se conectará el cargador GARO y haga clic directamente en el botón ‘Siguiente’.

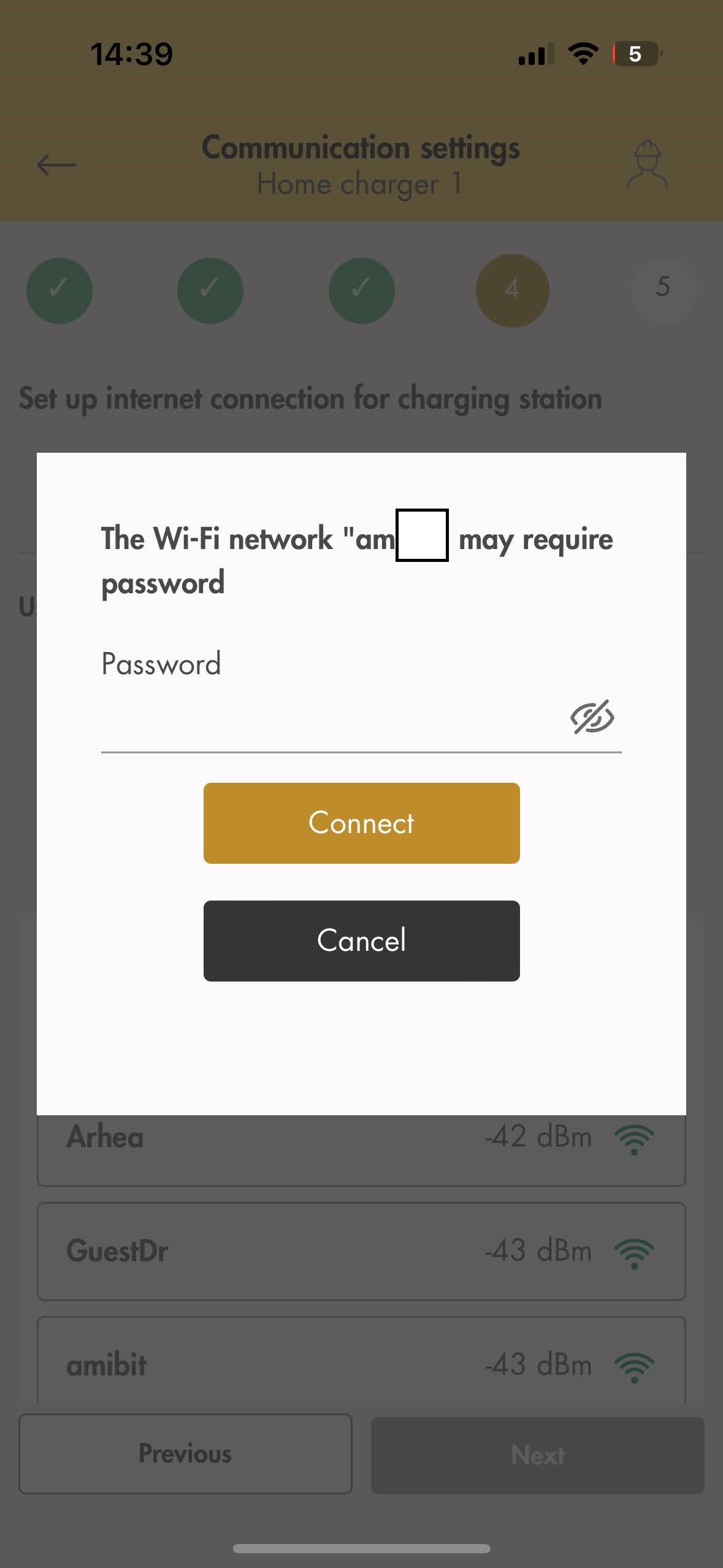

• Ingrese la contraseña y haga clic en “Conectar” en el centro.

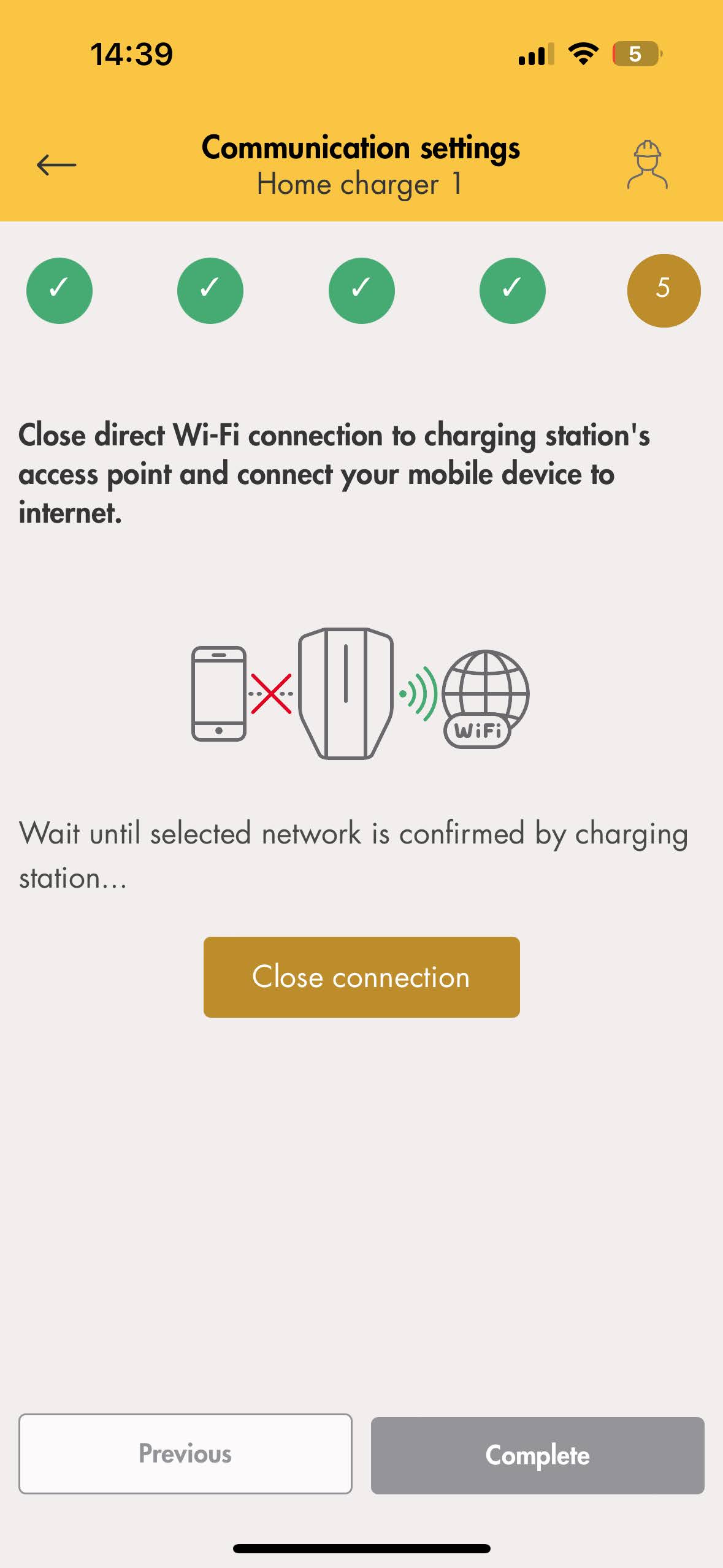

• Para cerrar la conexión directa, haga clic en “Cerrar conexión” en el centro y luego haga clic en el botón “Completar”.

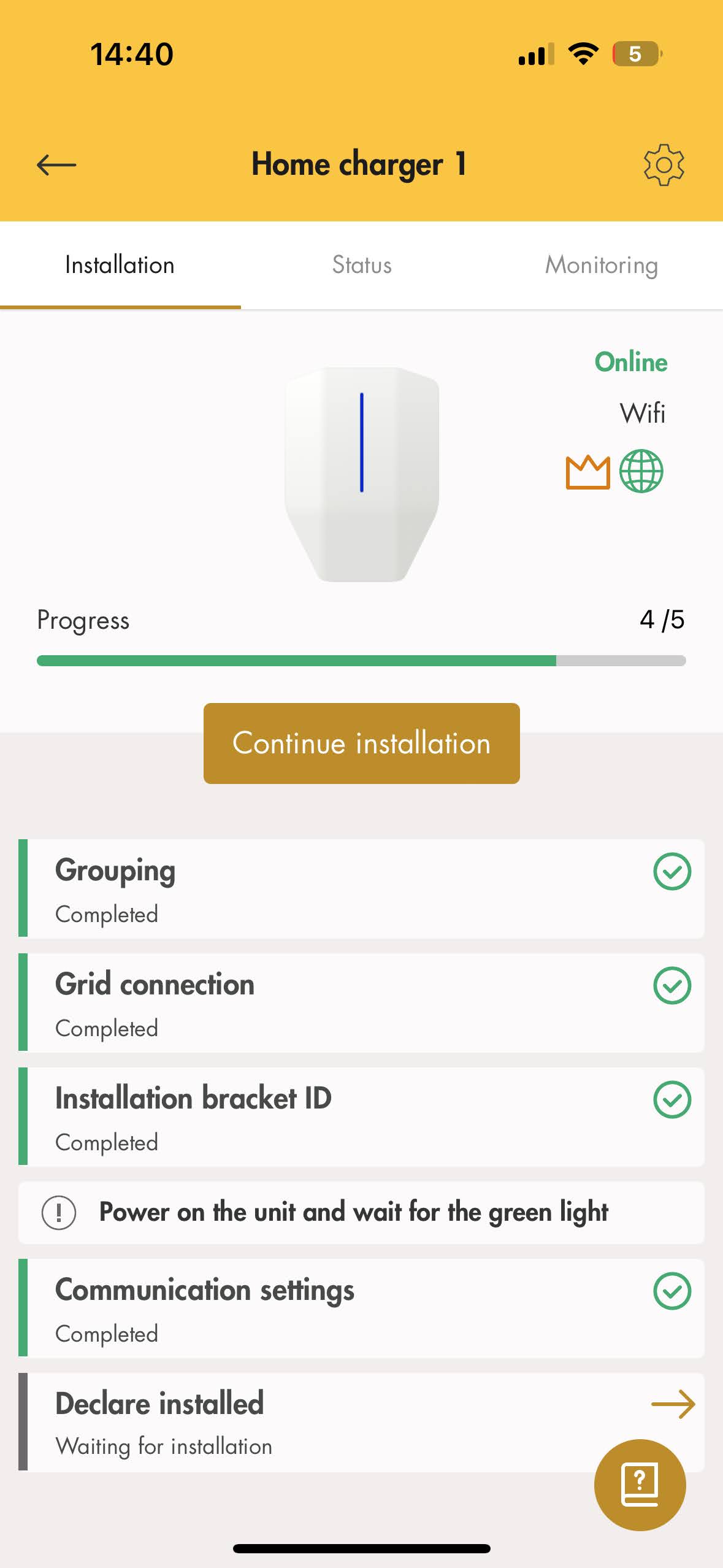

• Continuar declarando la instalación

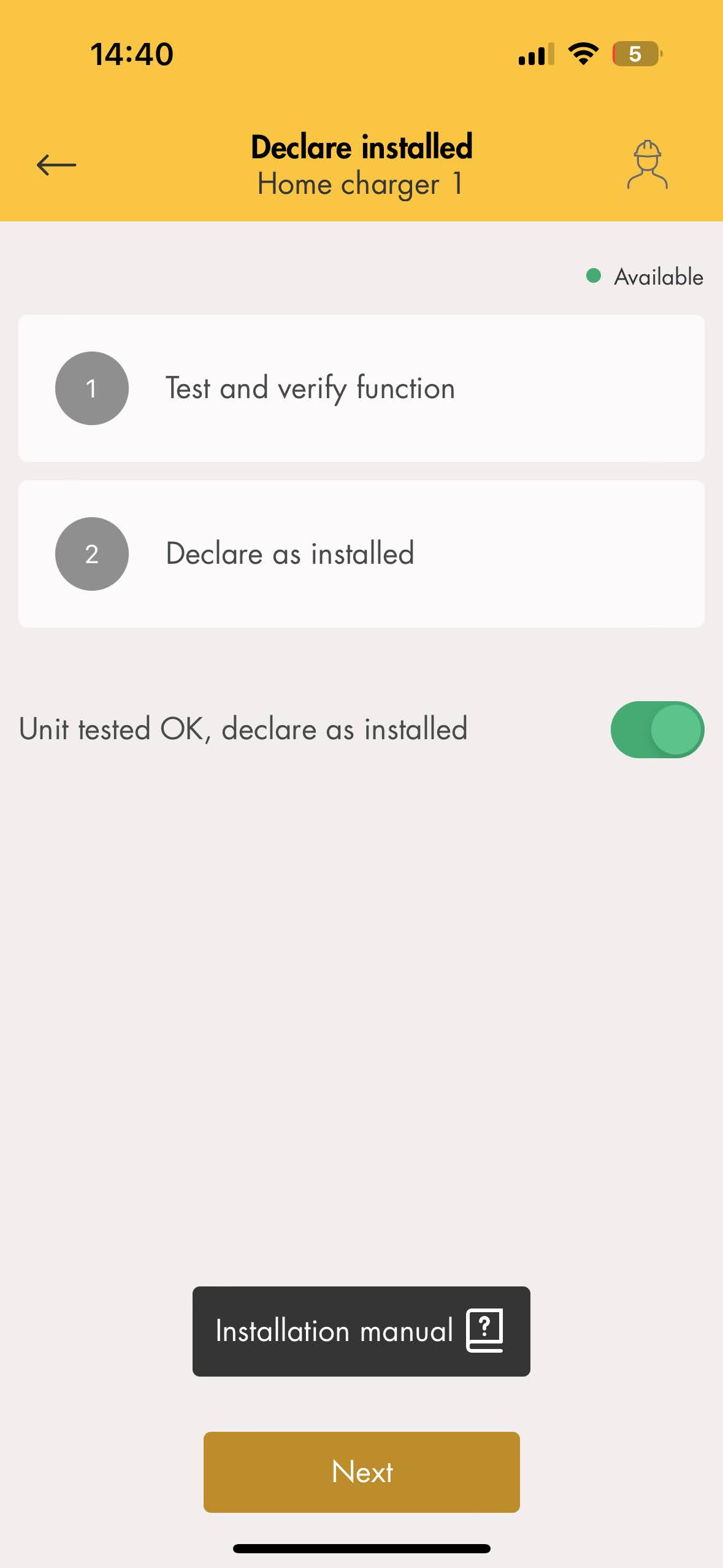

• Aparecerá un nuevo menú donde estará disponible la función de Test y verificación, también estará disponible la función de Decalre como instalado. Si las pruebas son correctas, declare el cargador GARO como instalado y haga clic en el botón “Siguiente”.





3. Conecte el cargador GARO a la misma red Wi-Fi que el controlador Reduxi

Para la comunicación entre el controlador Reduxi y el cargador GARO, ambos dispositivos deben estar conectados a la misma red. Como se describe en el punto 2.1, también se debe seleccionar la misma red para Reduxi, ya sea LAN o WLAN.

Una vez cumplidos estos criterios, proceda a la configuración de OCPP.



4. Configuración para la comunicación OCPP entre el cargador GARO y el controlador Reduxi

4.1 Agregar dispositivo

Primero inicie sesión en el configurador local Reduxi y agregue un nuevo dispositivo haciendo clic en el botón 'Agregar dispositivo'.



4.2 Seleccione el dispositivo que desea agregar

En el primer paso seleccione la configuración básica:

• Seleccione el tipo de dispositivo: Cargador EV,
• Seleccionar tipo: OCPP 1.6 - JSON,
• Y definir el nombre.

4.3 Configuración del dispositivo para OCPP

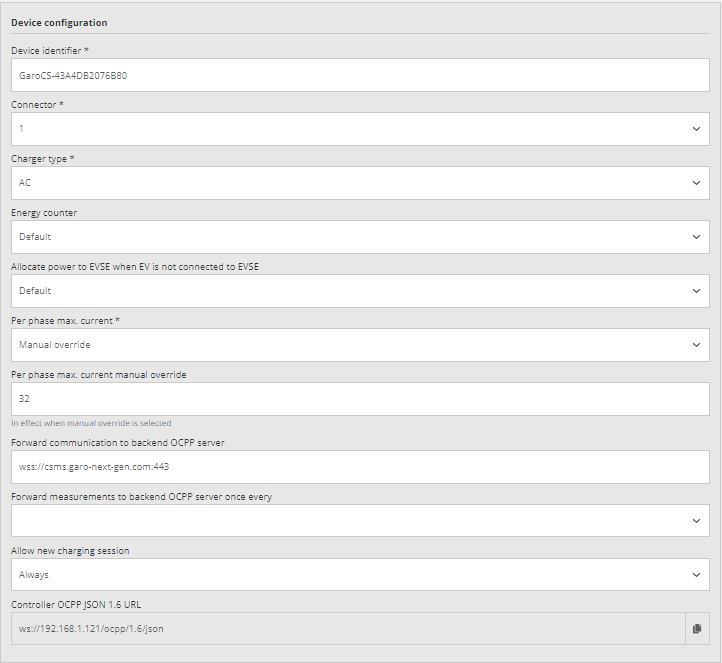

El segundo paso se utiliza para el canal de comunicación, para que la comunicación OCPP funcione correctamente. Primero, complete el identificador del dispositivo obtenido del cargador GARO.

Cuando se utiliza el protocolo OCPP JSON 1.6, se necesita la URL OCPP del servidor, generada por el controlador Reduxi. La URL se puede obtener directamente del canal de comunicación.

URL de ejemplo: ws://192.168.1.121/ocpp/1.6/json/

4.4 Configurar los ajustes de OCPP en el cargador GARO

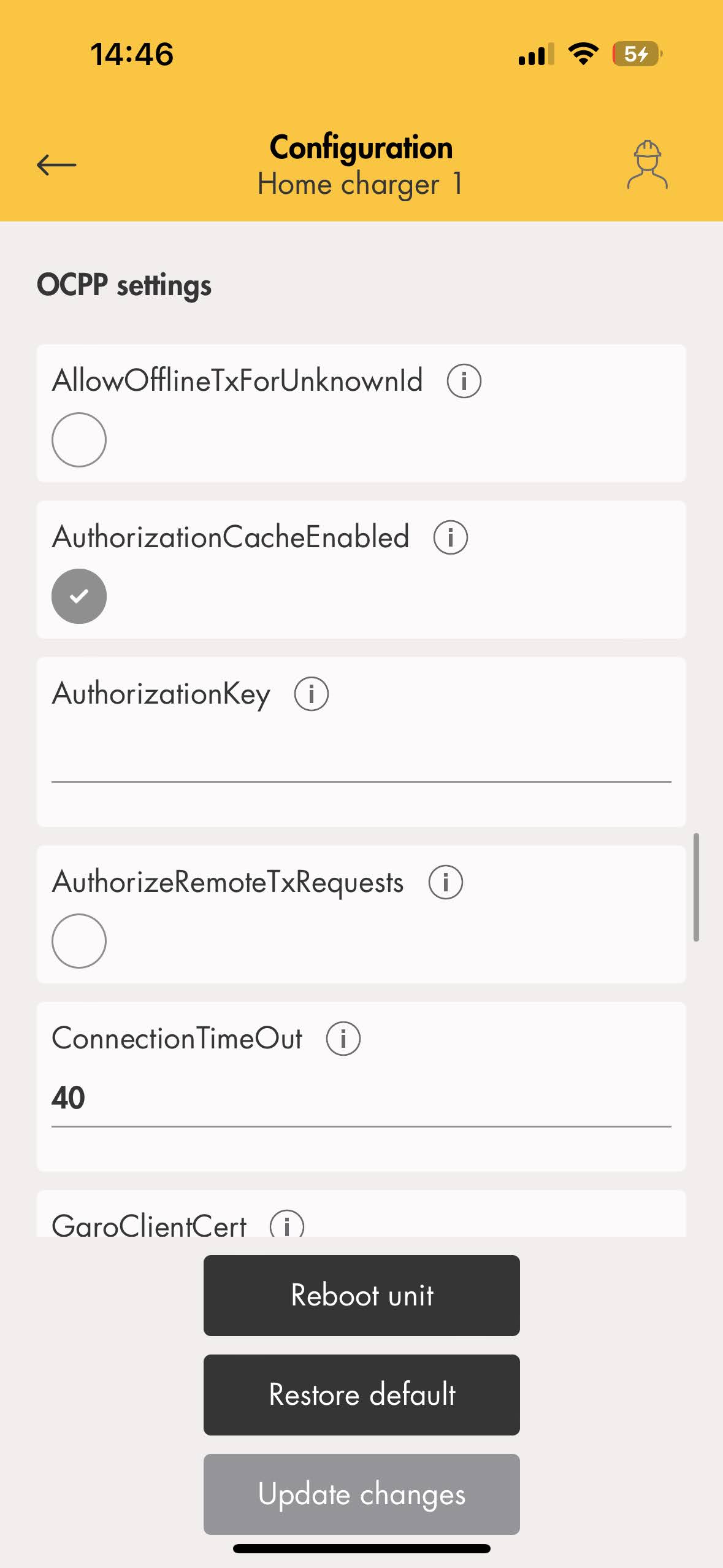

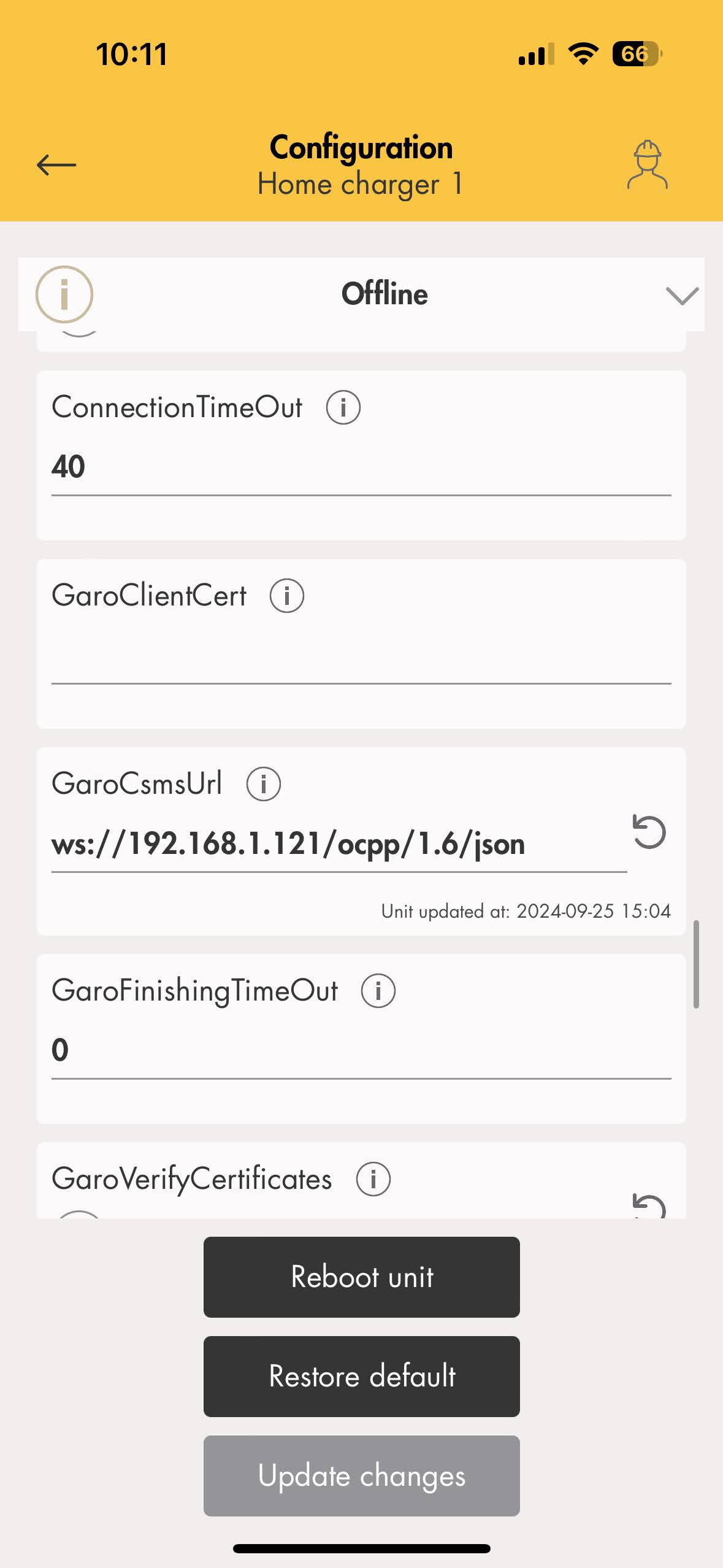

Después de obtener la URL JSON de Reduxi, el paso final es pegarla en el cargador GARO para establecer la conexión OCPP. Vaya a la sección 'Configuración' del cargador GARO, luego a 'Configuración OCPP', desplácese hacia abajo hasta 'GaroCsmsURL' y pegue la URL.









4.5 Comunicación de prueba

Para garantizar que se establezca la comunicación OCPP, se puede realizar una prueba de comunicación a través del botón 'Probar comunicación' ubicado en la parte inferior derecha después de todos los campos del canal de comunicación.

Hay tres casos diferentes de respuesta comunicativa.

Caso 1: La comunicación está funcionando correctamente.

Caso 2: No se puede comunicar con el dispositivo 1, el ID del dispositivo no está configurado o es diferente.

Caso 3: No se encuentra ningún dispositivo con comunicación OCPP 1.6.

4.6 Parámetros predeterminados

Complete la configuración avanzada y elija los parámetros que se muestran en la imagen de abajo. La configuración puede variar según las necesidades de la ubicación. Una vez que haya terminado, haga clic en el botón "Listo" en la parte inferior derecha de su pantalla.

4.7 Lecturas del dispositivo

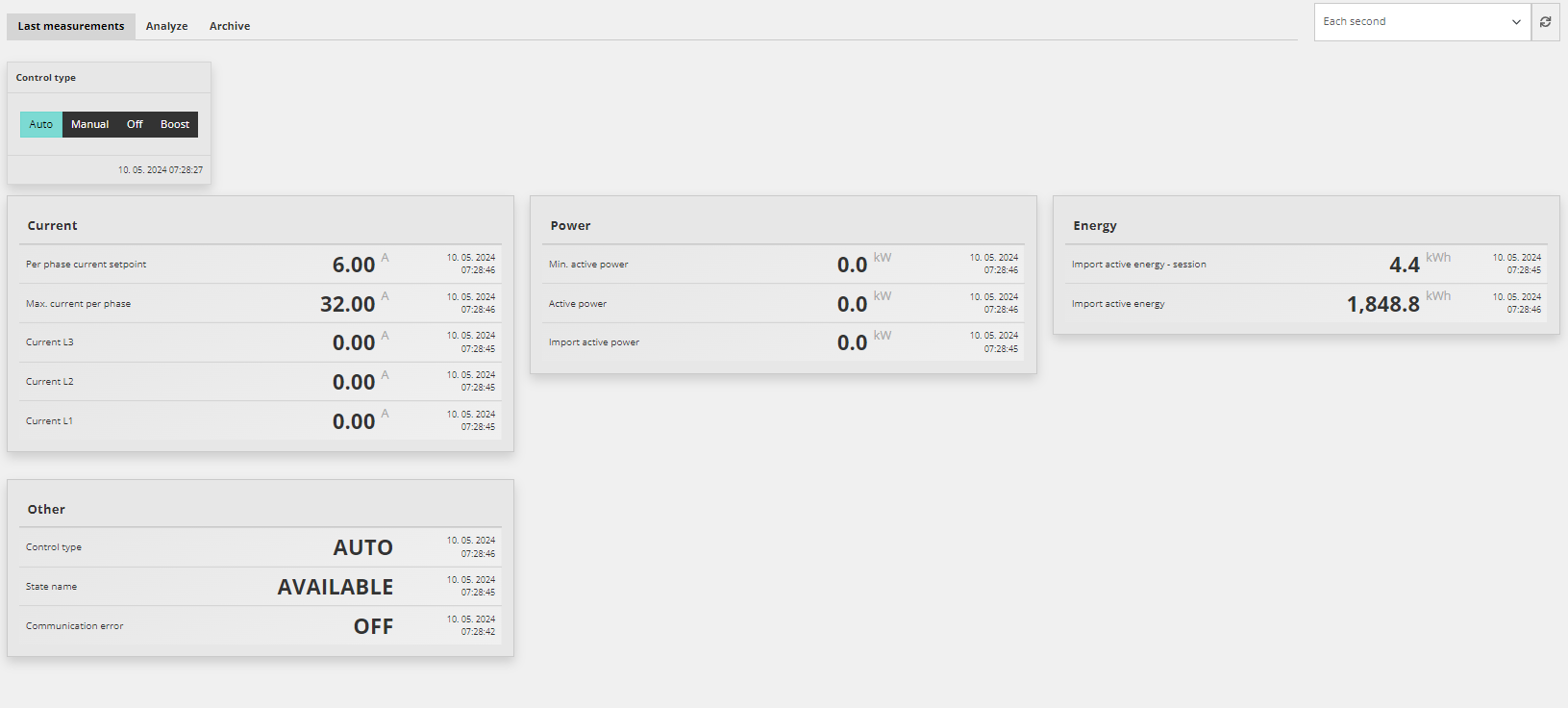

El propósito de este punto es mostrar cómo verificar las lecturas del dispositivo. Esto se hace en “Dispositivo/Última medición”.

Una vez que el dispositivo se agrega correctamente a través del configurador, se puede monitorear a través de la aplicación en la nube Reduxi.

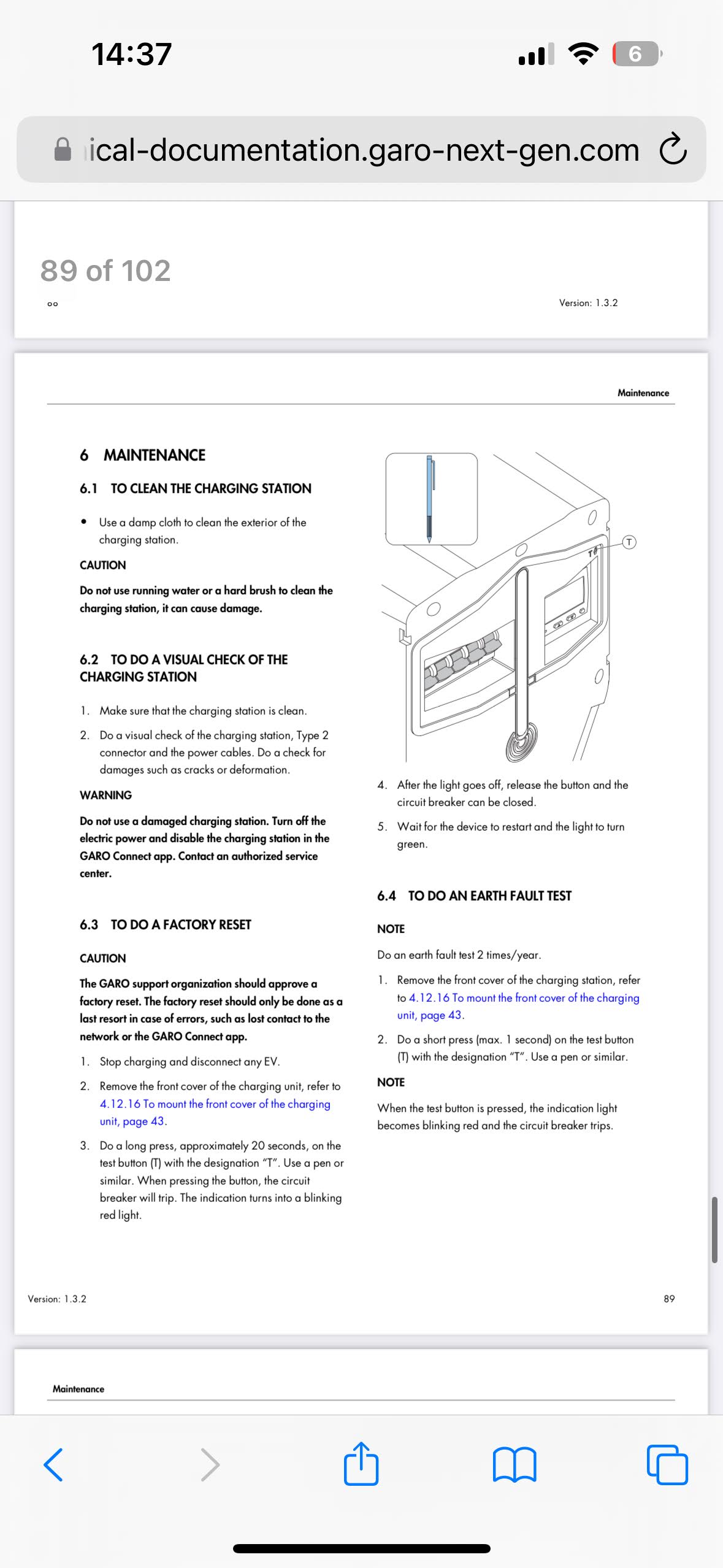

4.8 Restablecimiento de fábrica

En los casos en que se reubica el cargador o necesita conectarse a una red diferente, puede ser necesario restablecer la configuración de fábrica. Para realizar un restablecimiento de fábrica, mantenga presionado el botón de prueba durante 20 segundos y luego reconfigure el cargador GARO.
