Integre el controlador Reduxi con el cargador DAZE a través de Wi-Fi, utilizando el protocolo Modbus TCP. La flexibilidad de Reduxi permite reducciones de costos de hasta un 30%.

1. Instalar la aplicación DAZE

https://daze.eu/app/?srsltid=AfmBOoq5agChFczaqILrD_VeUxX6LoP94akVQBYgFT9ZeHPy9PqFh56d

1.1 La aplicación está disponible en Google Store: https://play.google.com/store/apps/details?id=com.daze.ble

1.2 La aplicación está disponible en la App Store de Apple:

https://apps.apple.com/it/app/daze/id1616674889

2. Conéctese a la aplicación DAZE

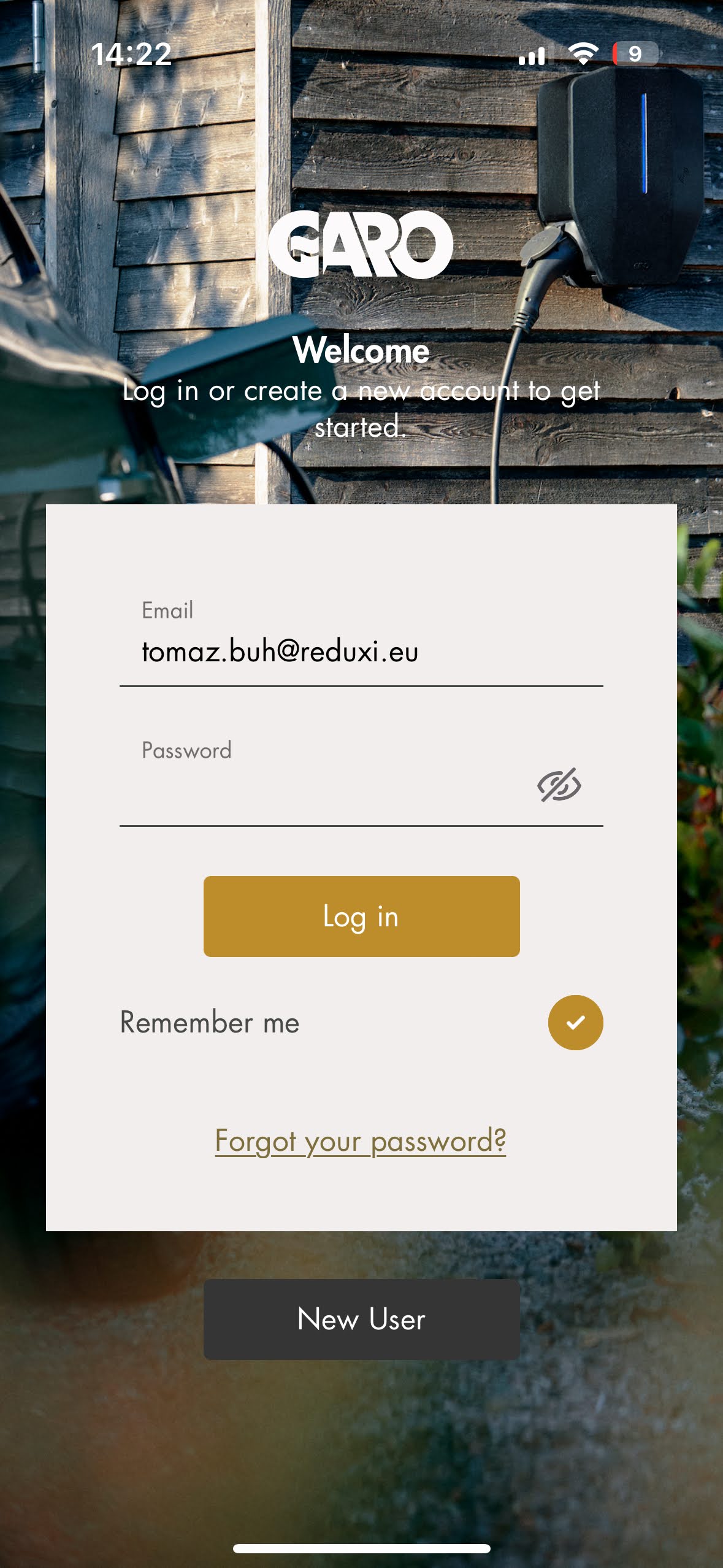

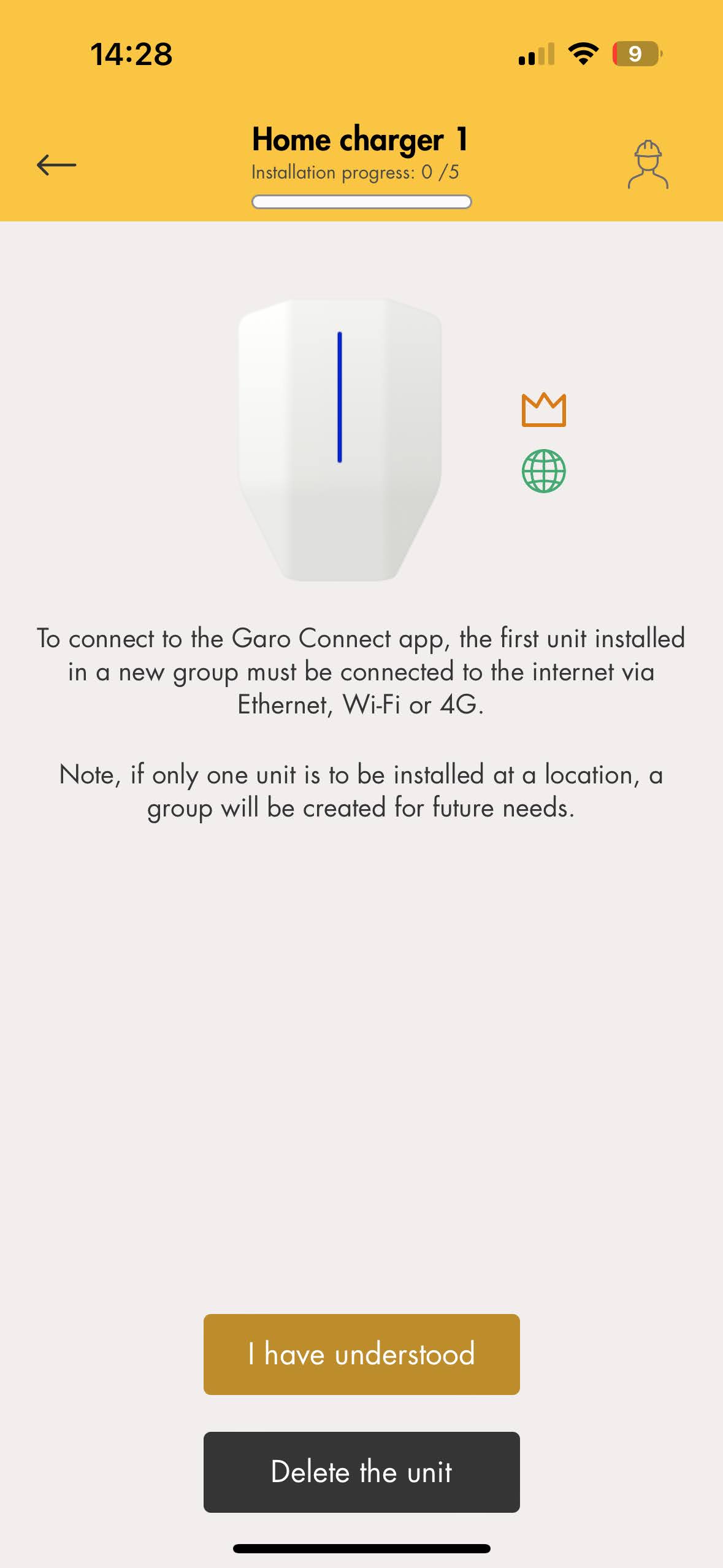

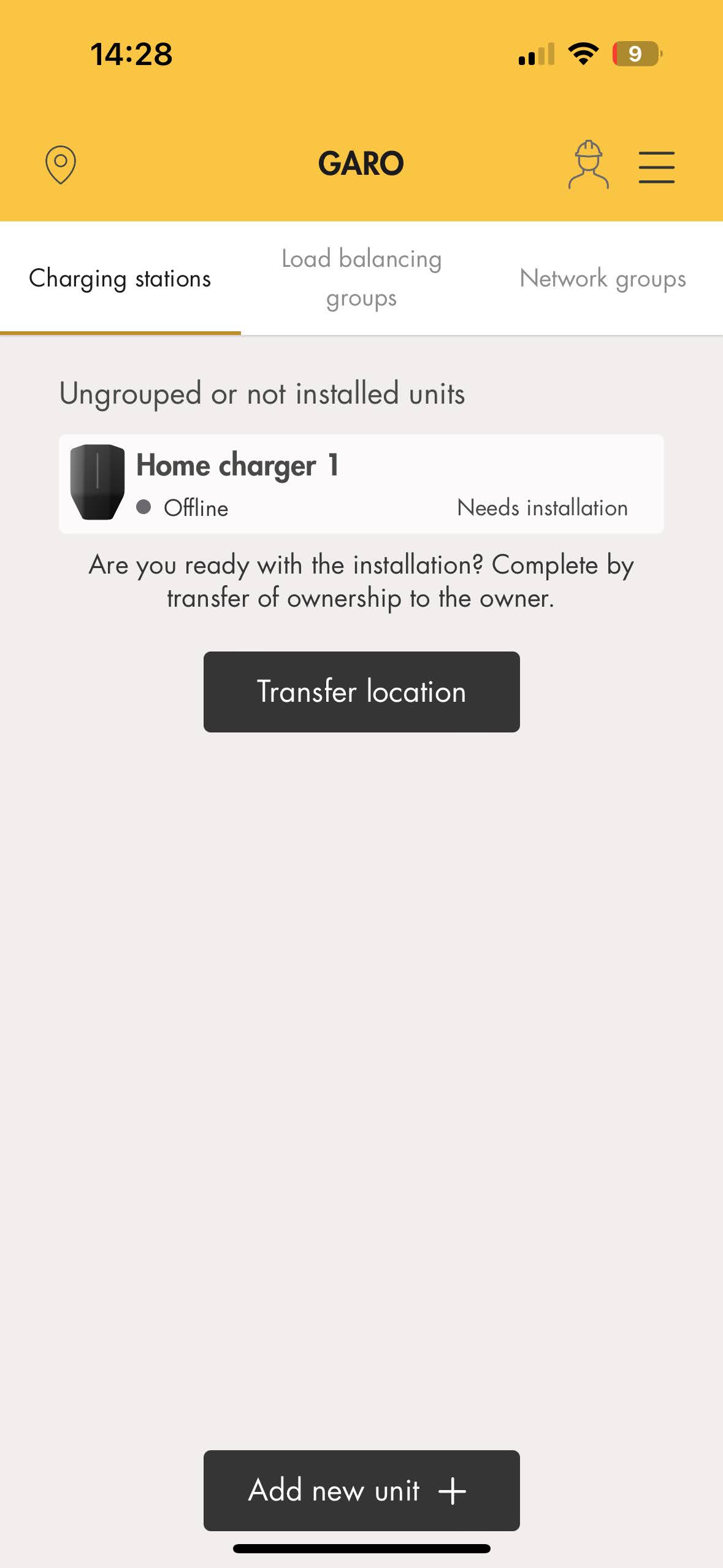

2.1 Inicio de sesión/Registro en la aplicación GARO Connect

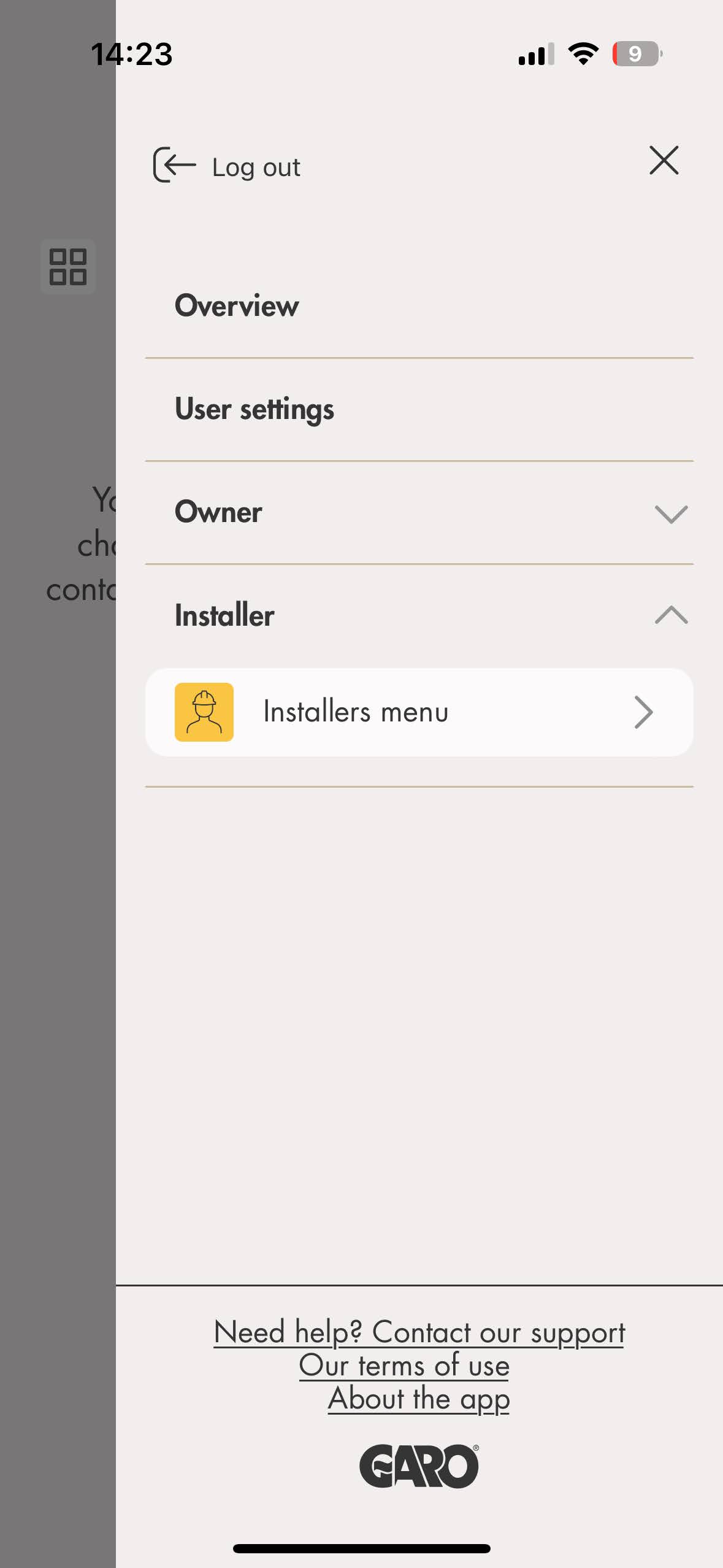

Abra la aplicación e inicie sesión o registre una nueva cuenta haciendo clic en el botón “Registrarse” y luego inicie sesión.

2.1.1 Configuración del cargador EV de DAZE

Una vez realizado el inicio de sesión, es necesario realizar la configuración del cargador DAZE.

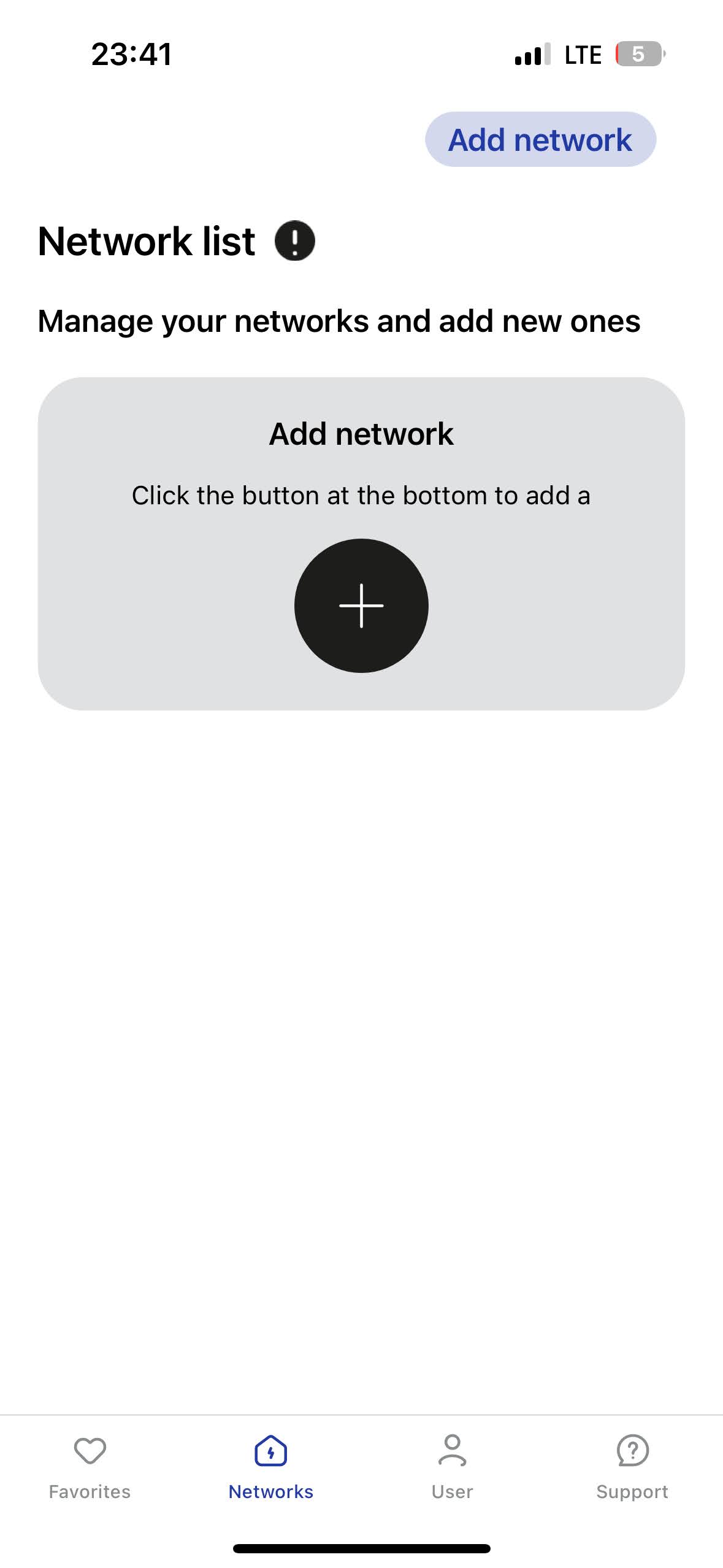

• Agregar red

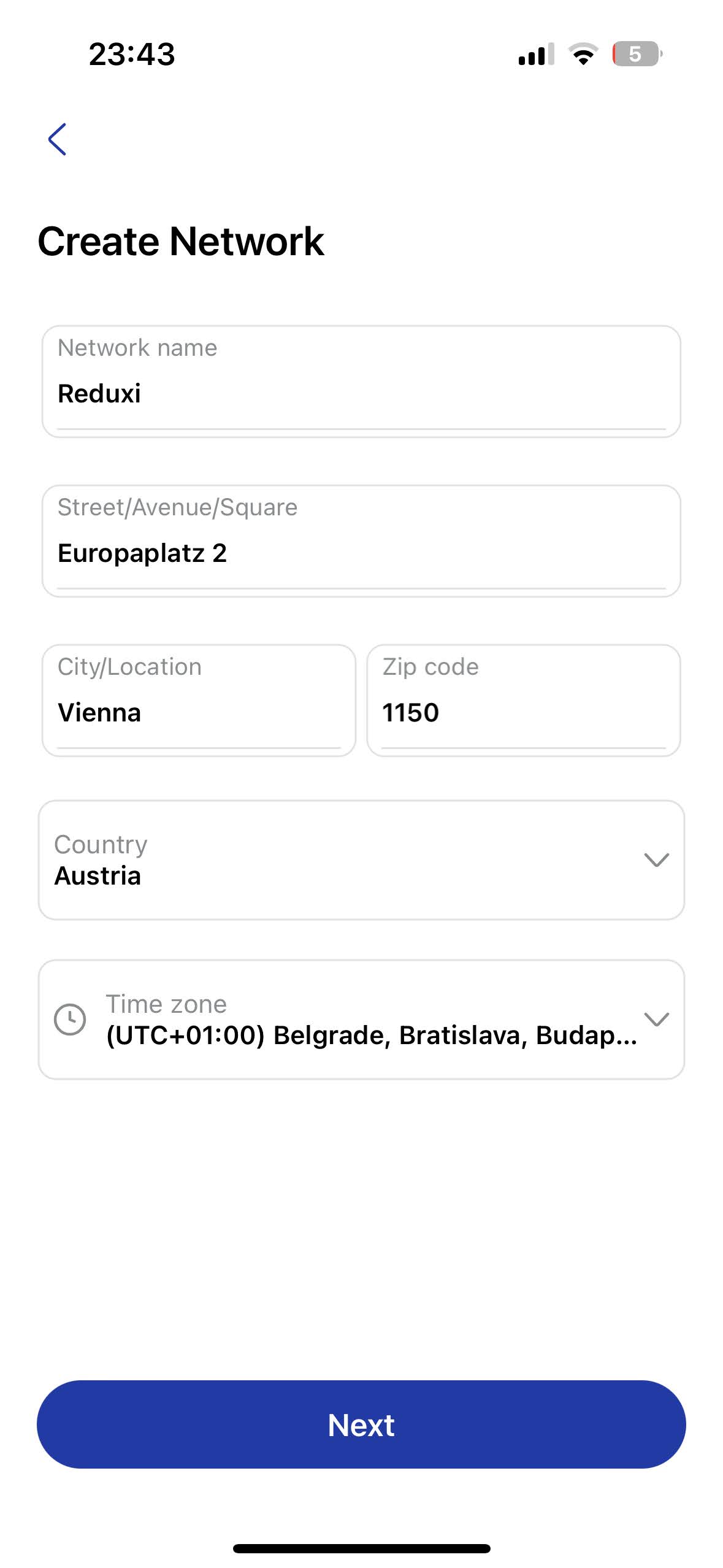

• Crear red (rellene la información necesaria)

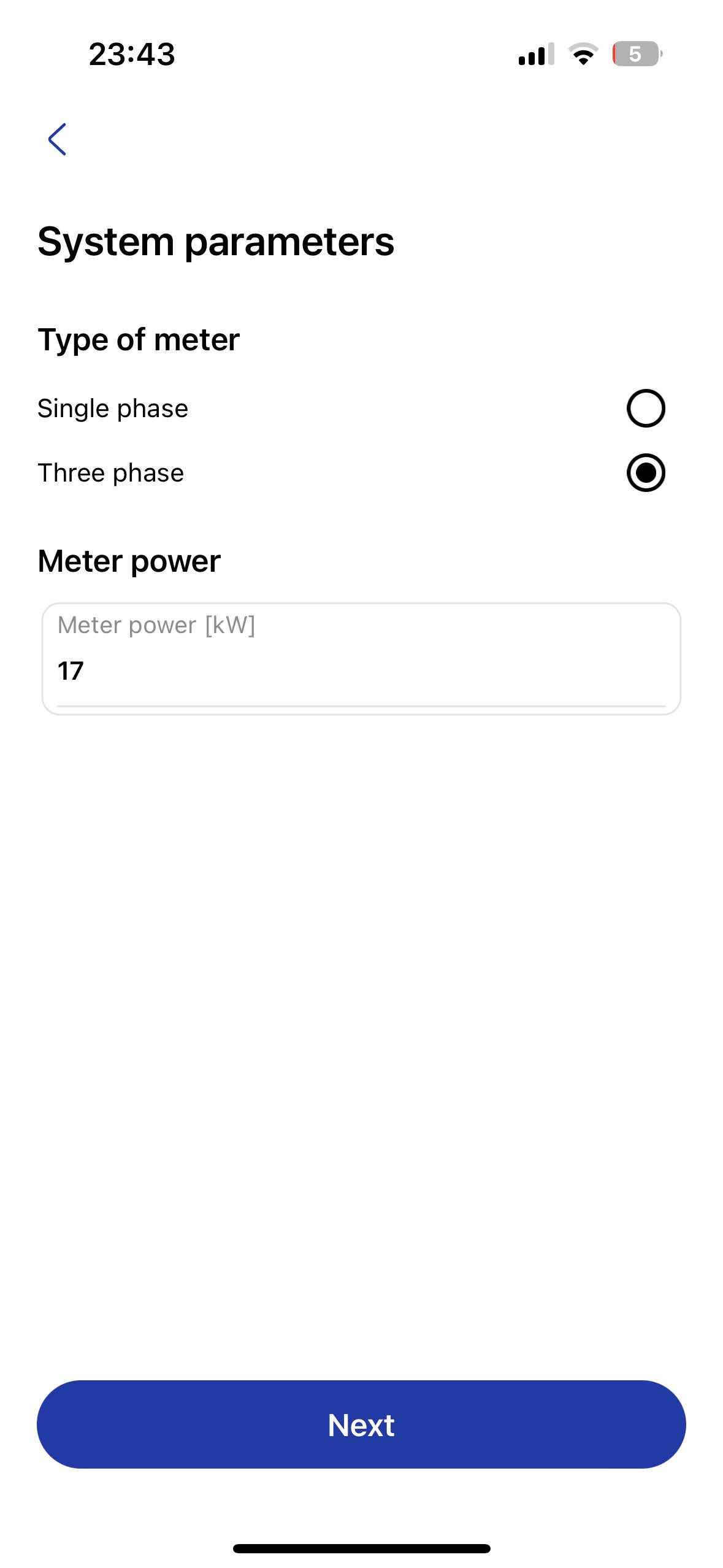

• Parámetros del sistema

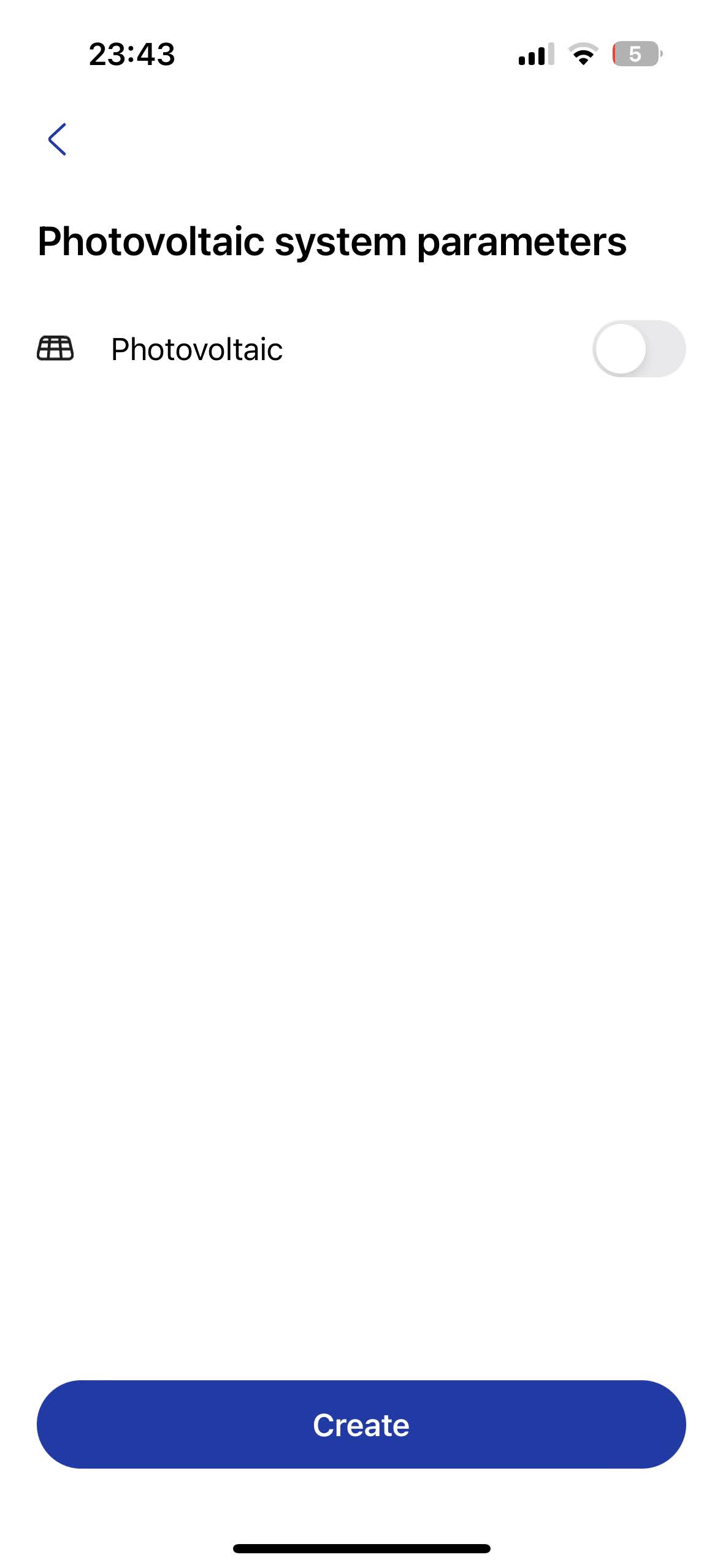

• Parámetros del sistema fotovoltaico (si se implementan)

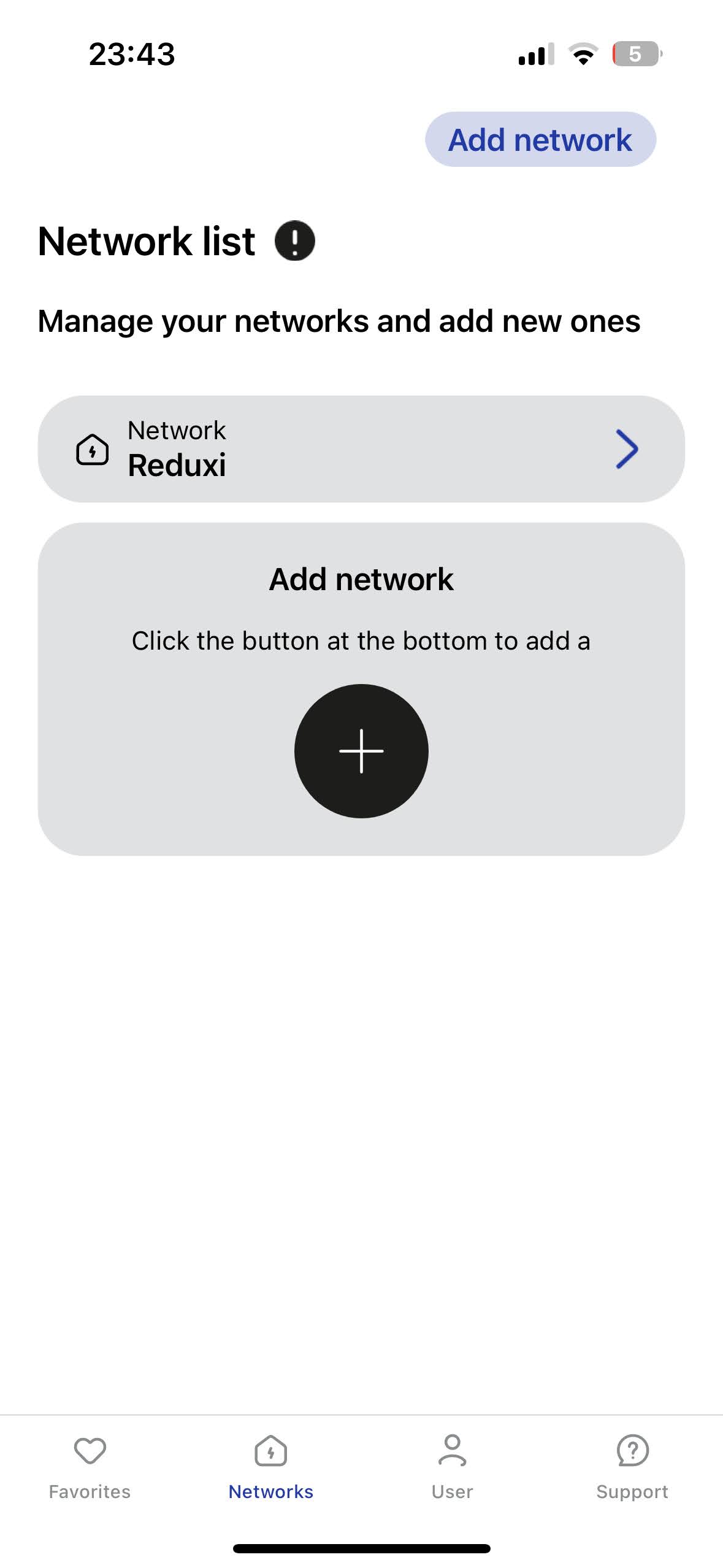

• Lista de redes (seleccione la red recién agregada)

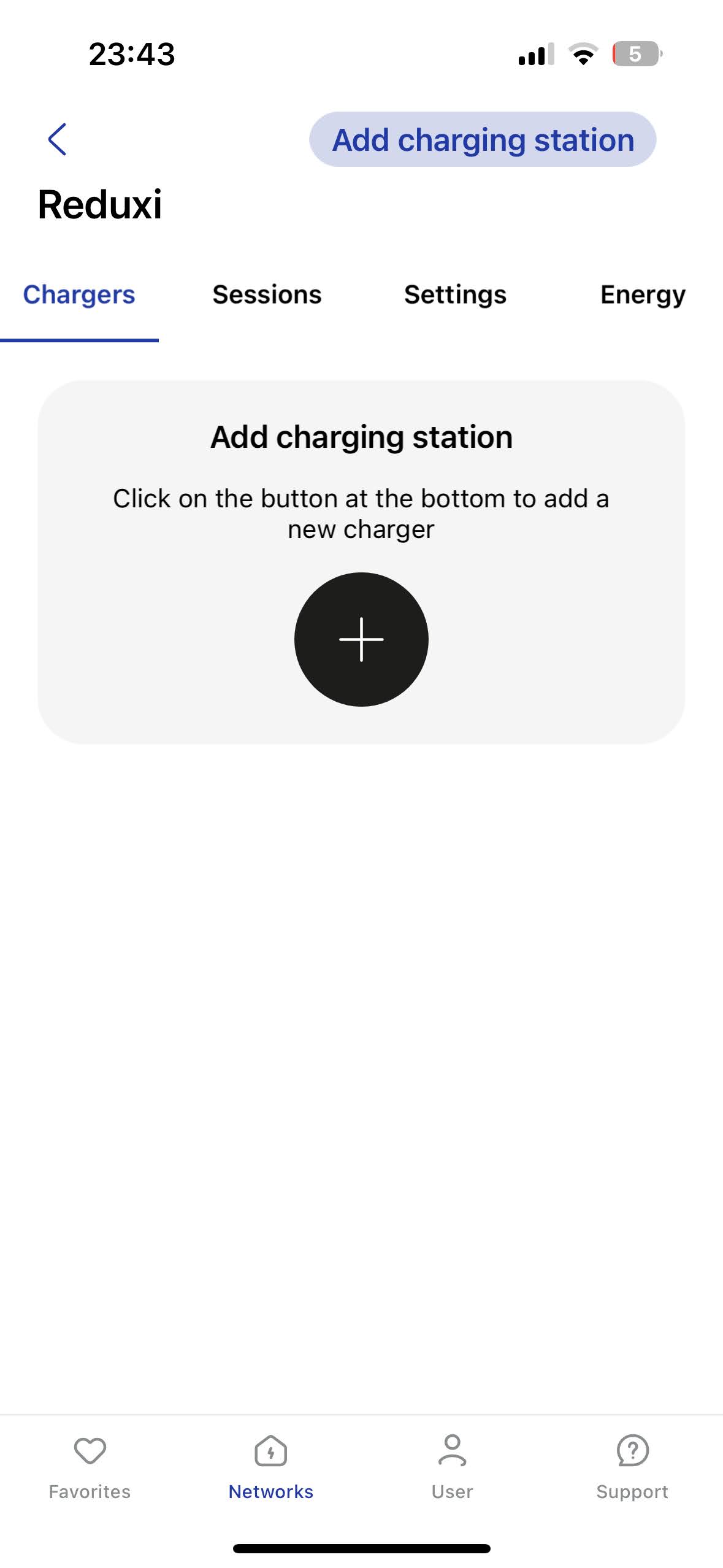

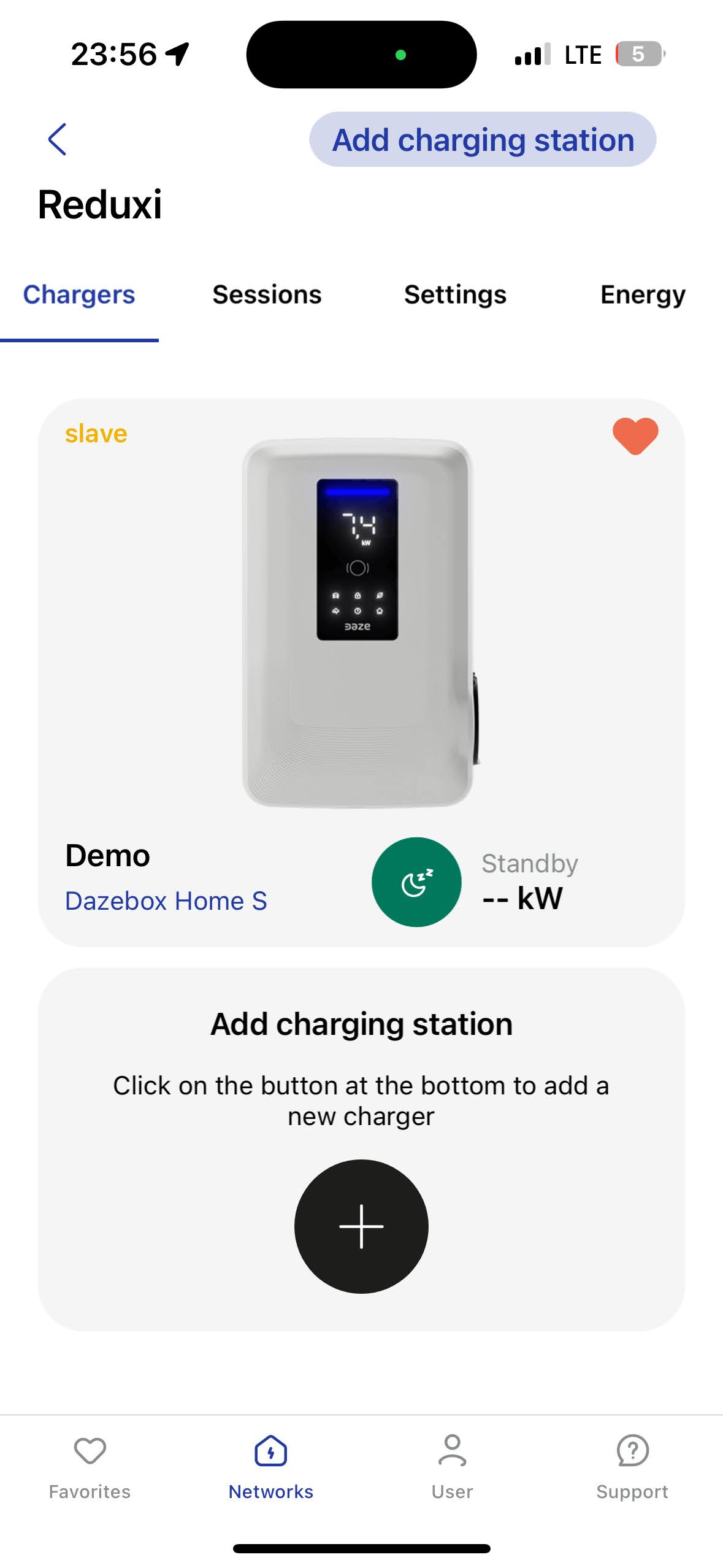

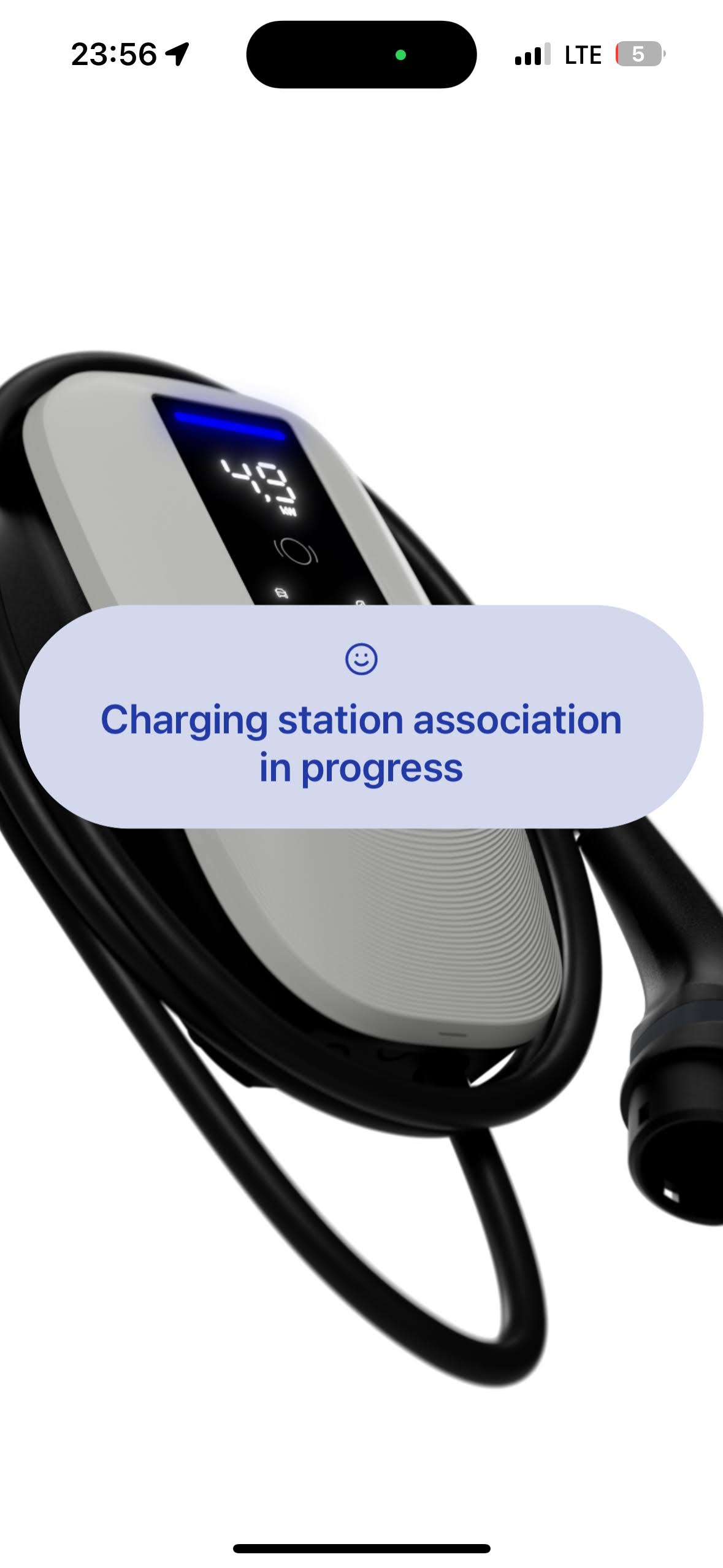

• Añadir estación de carga

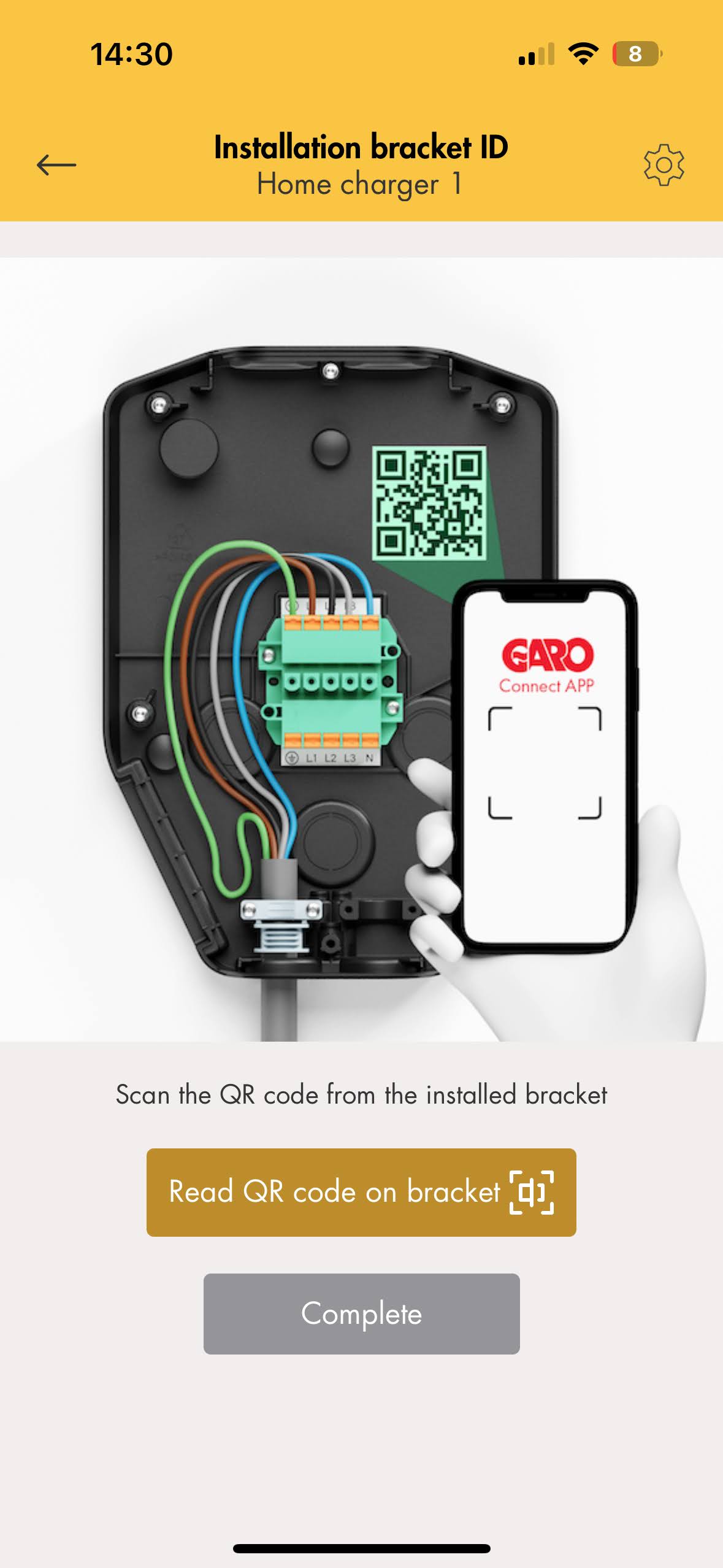

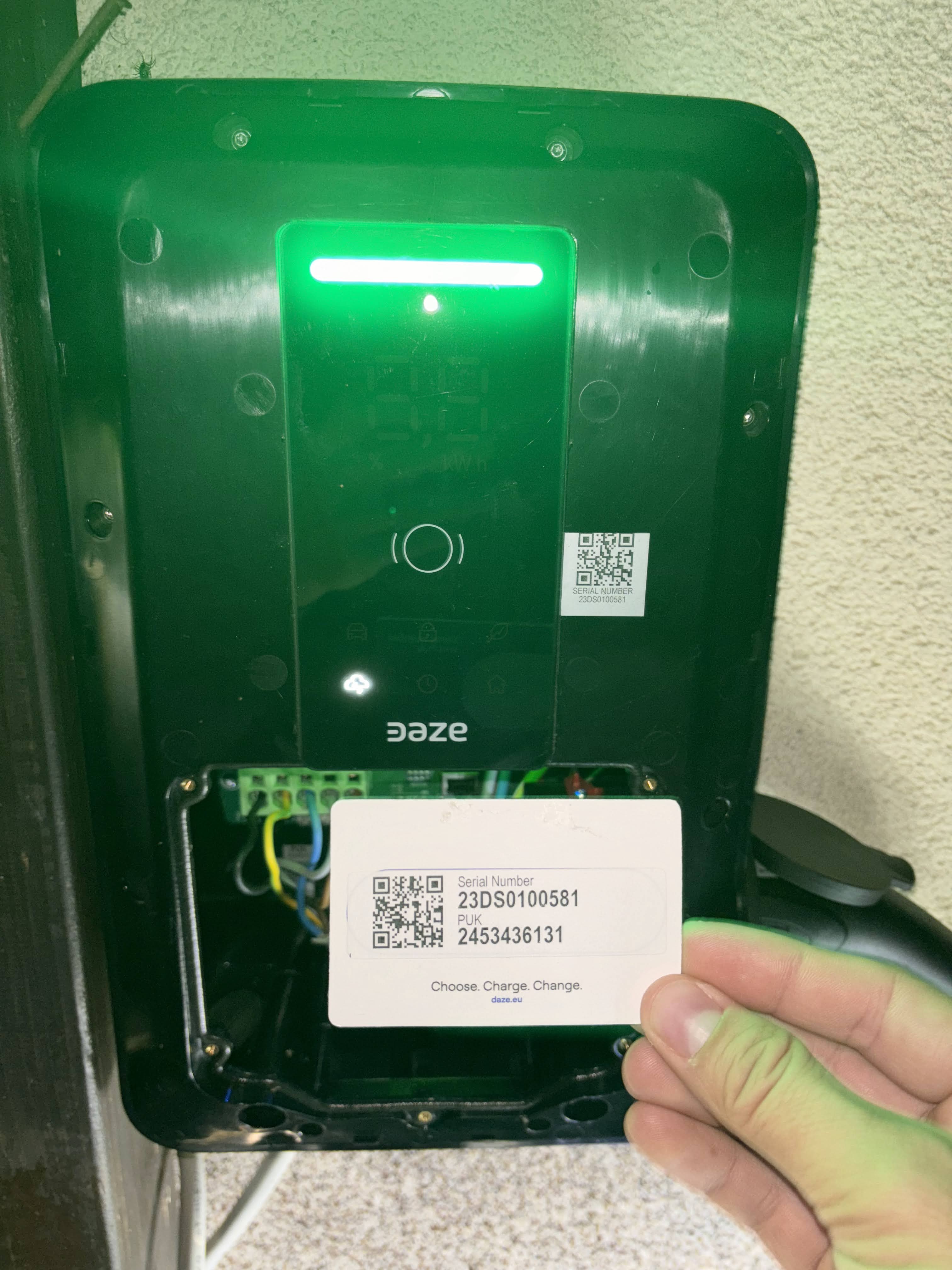

• Escanee el código QR de la tarjeta

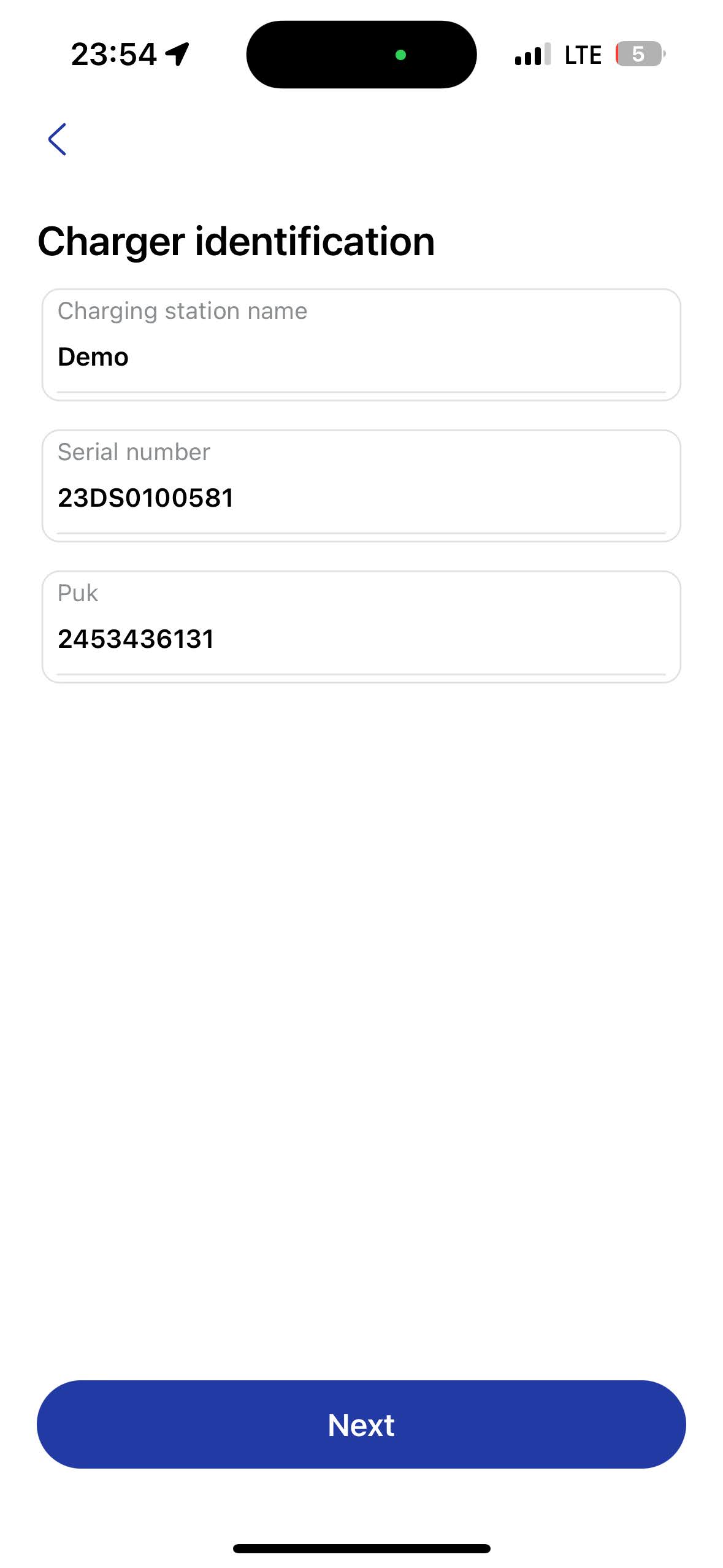

• Identificación del cargador (desde la tarjeta con código QR)

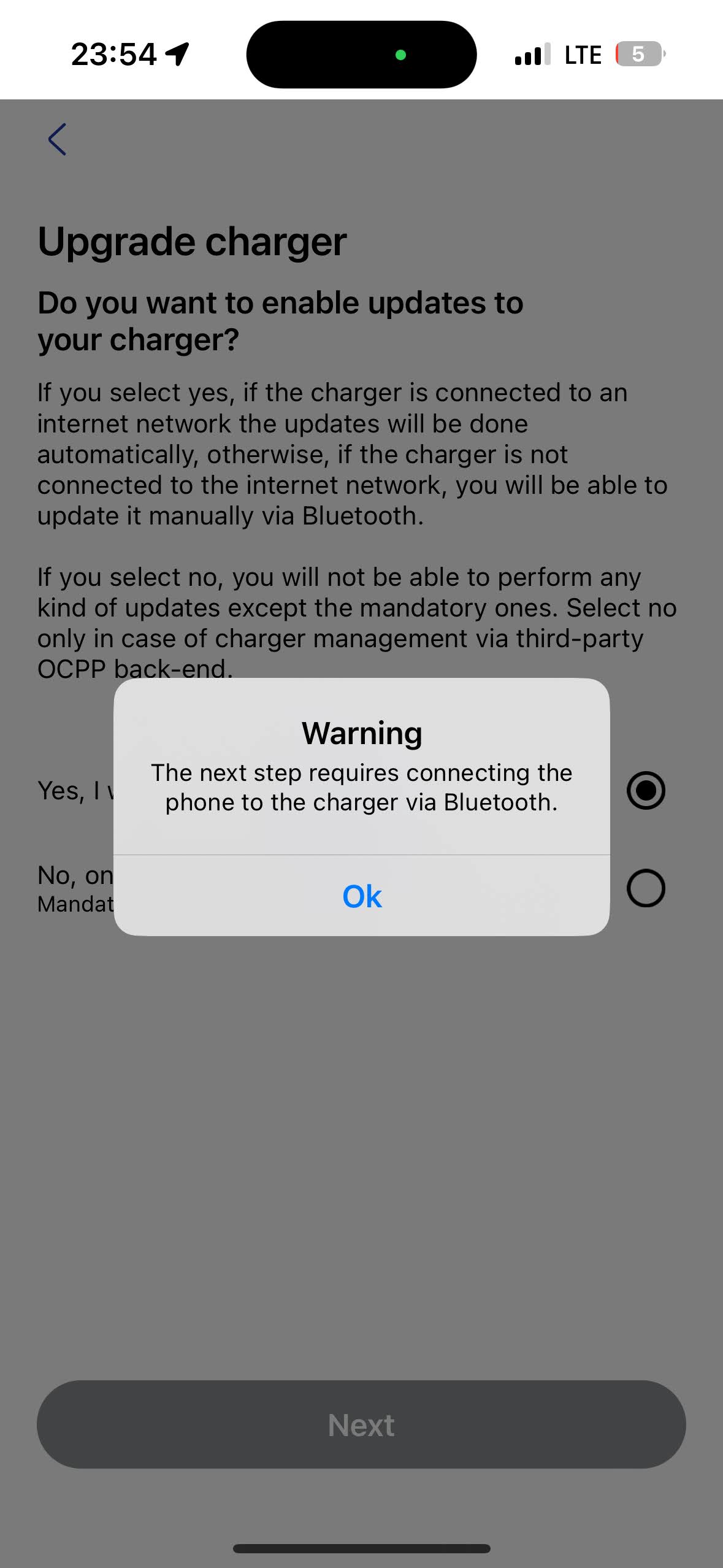

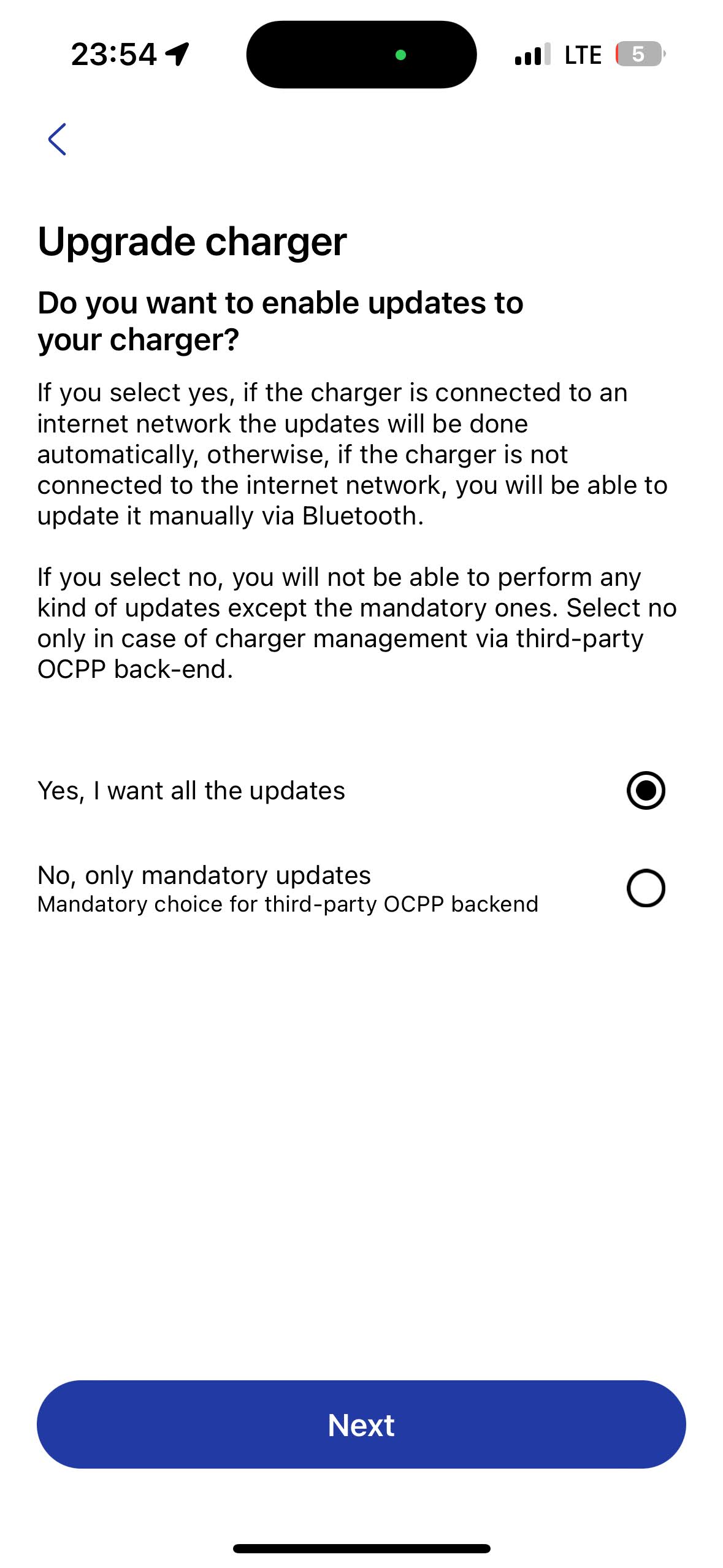

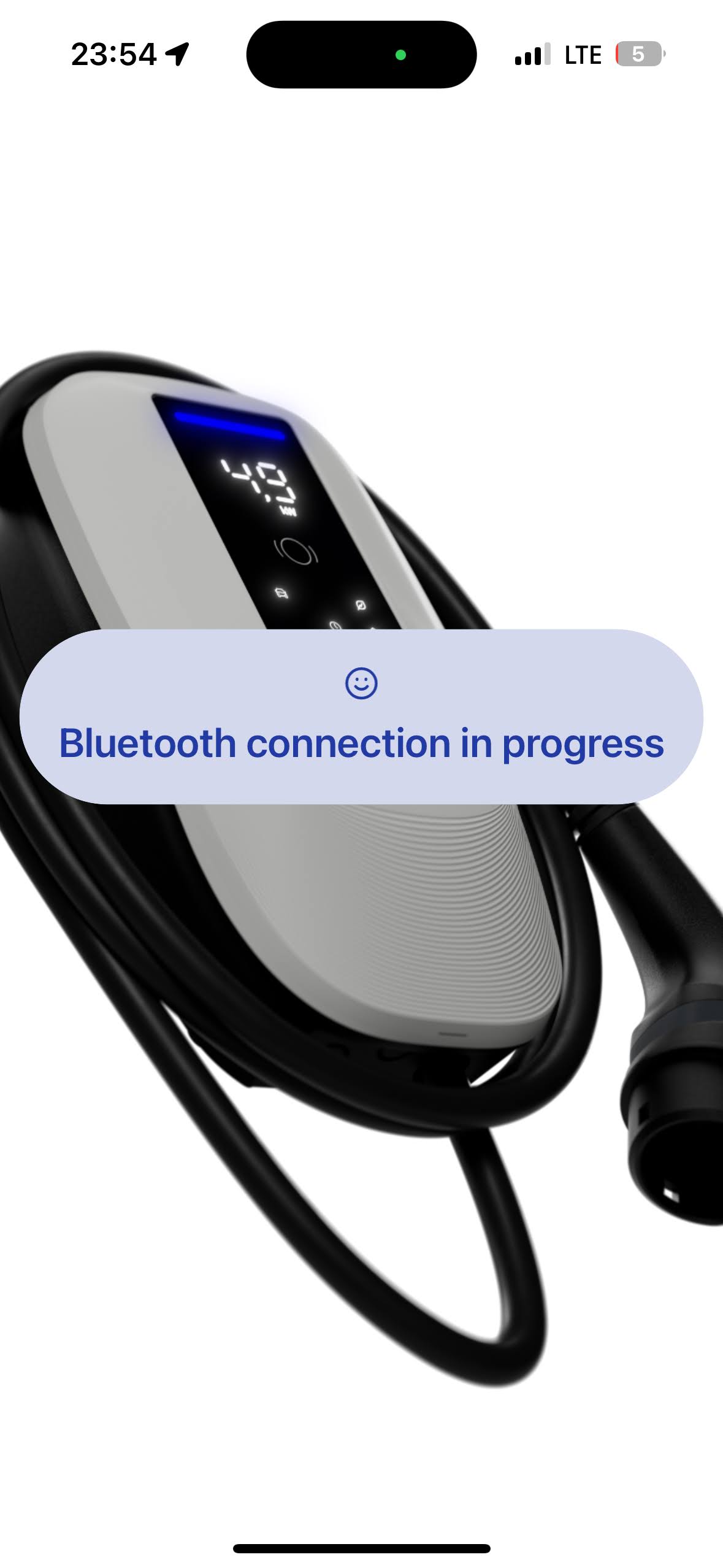

• Actualizar cargador

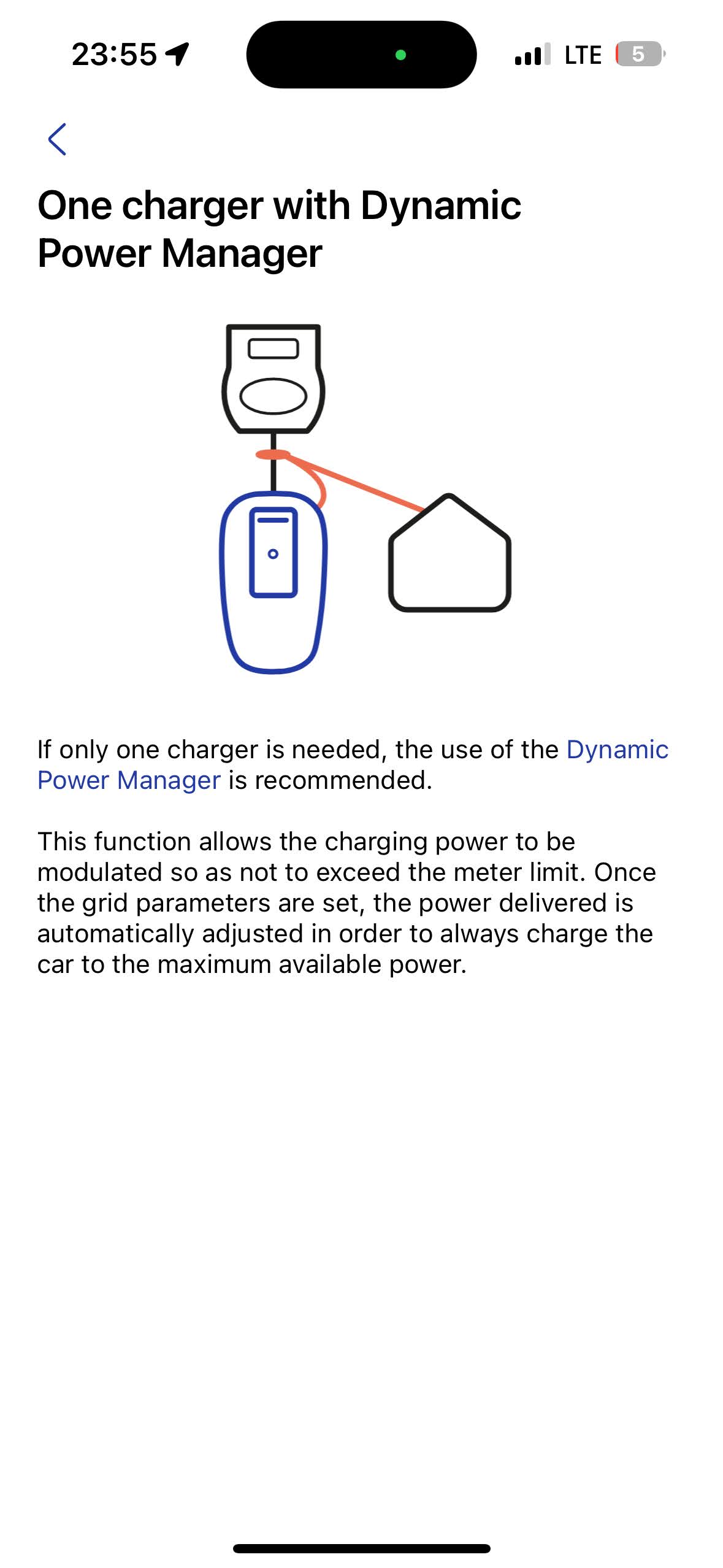

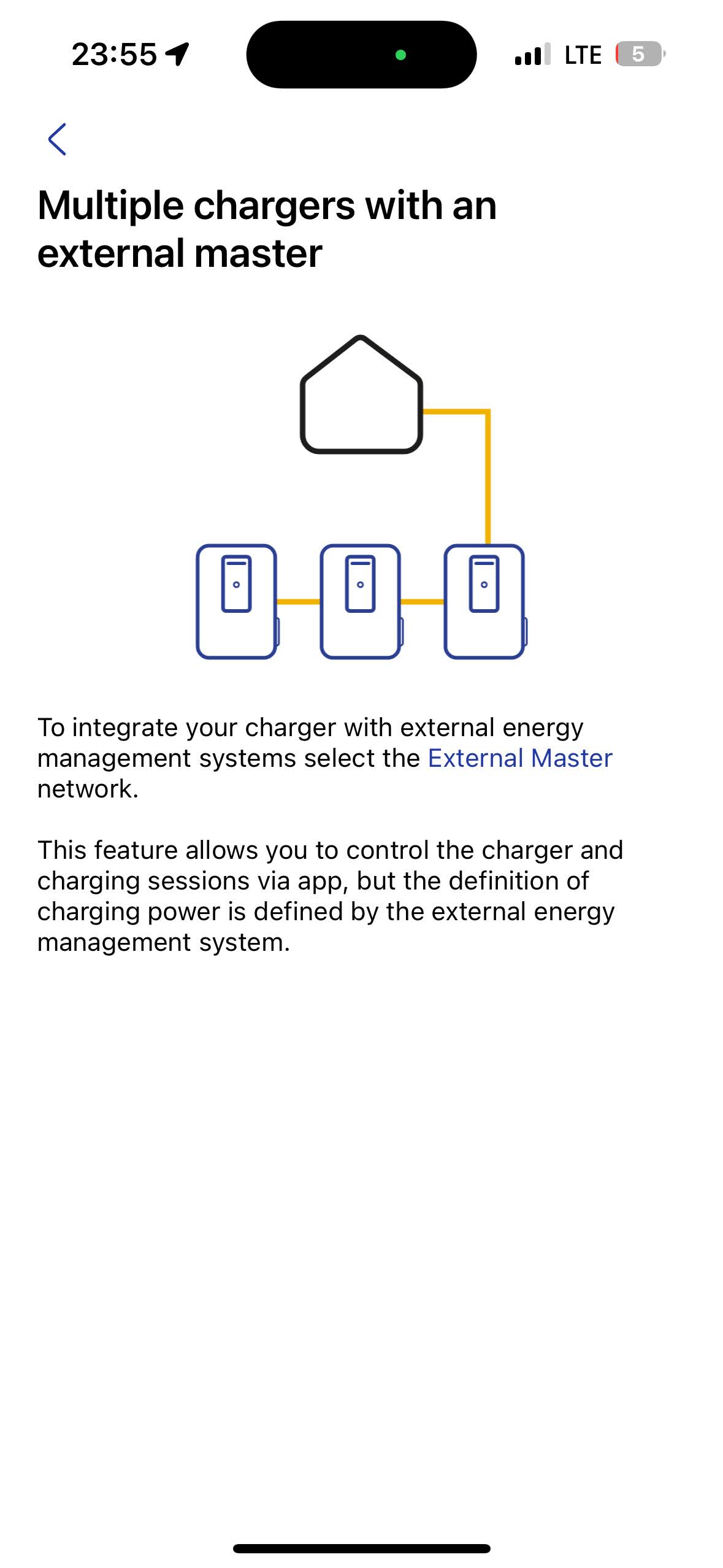

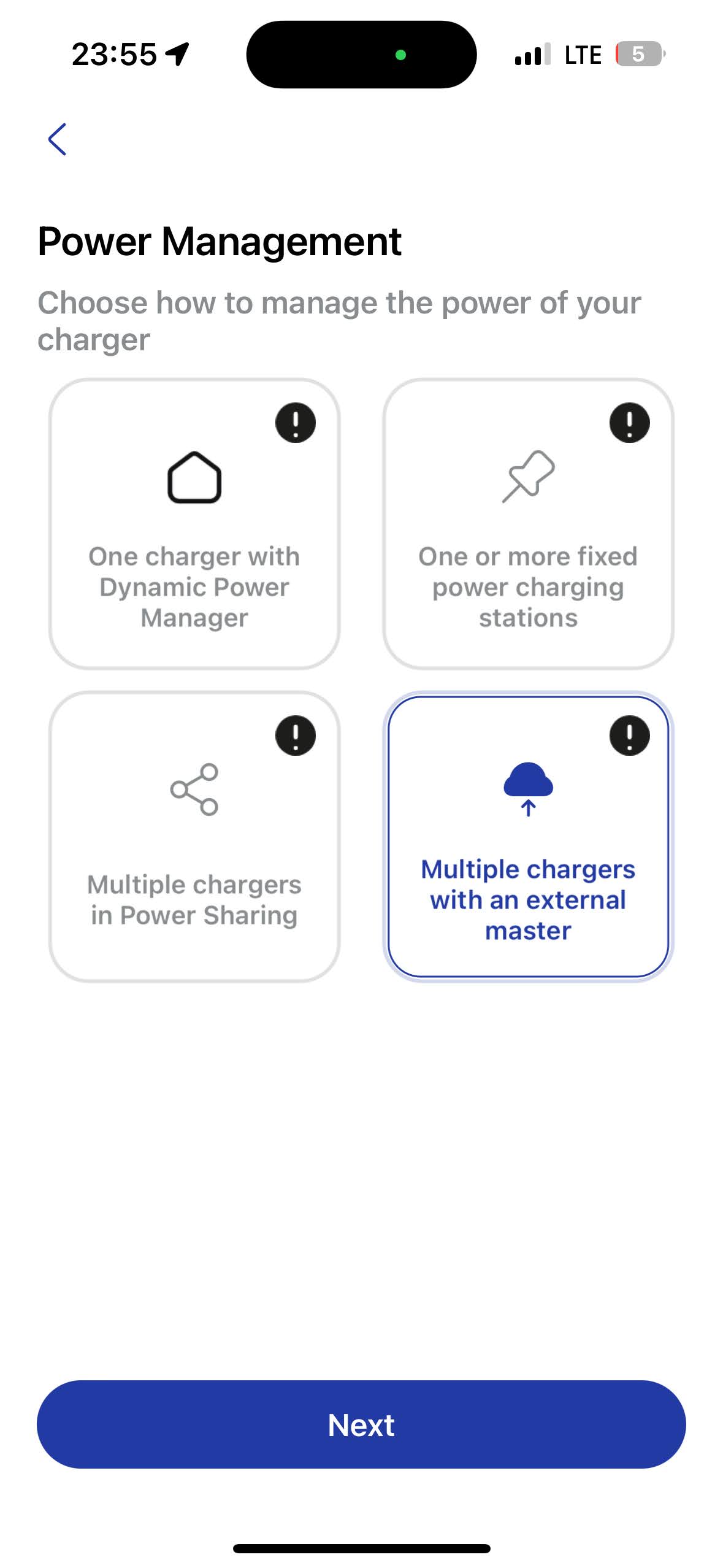

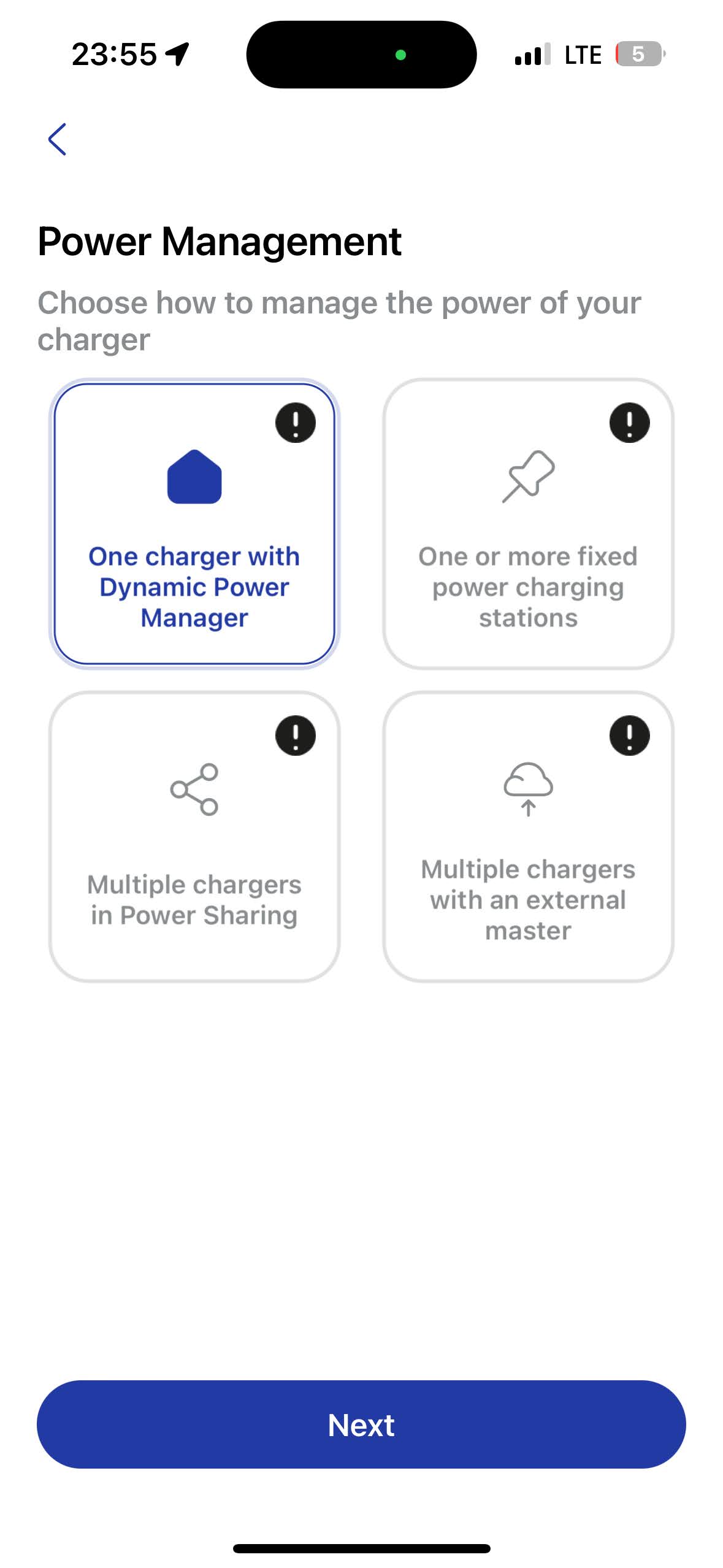

• Administración de energía (elige tu opción)

• Cartel informativo (del punto anterior) para información adicional

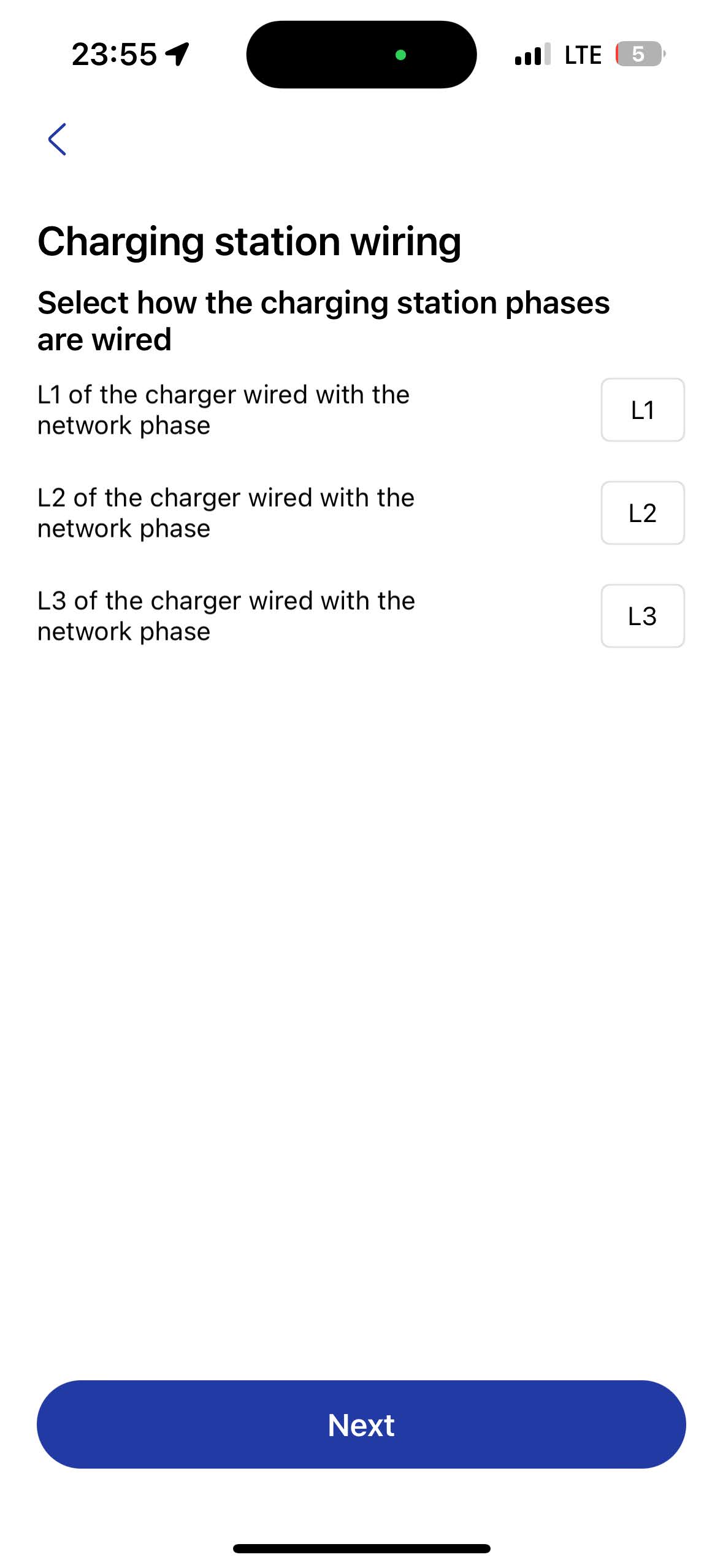

• Cableado de la estación de carga

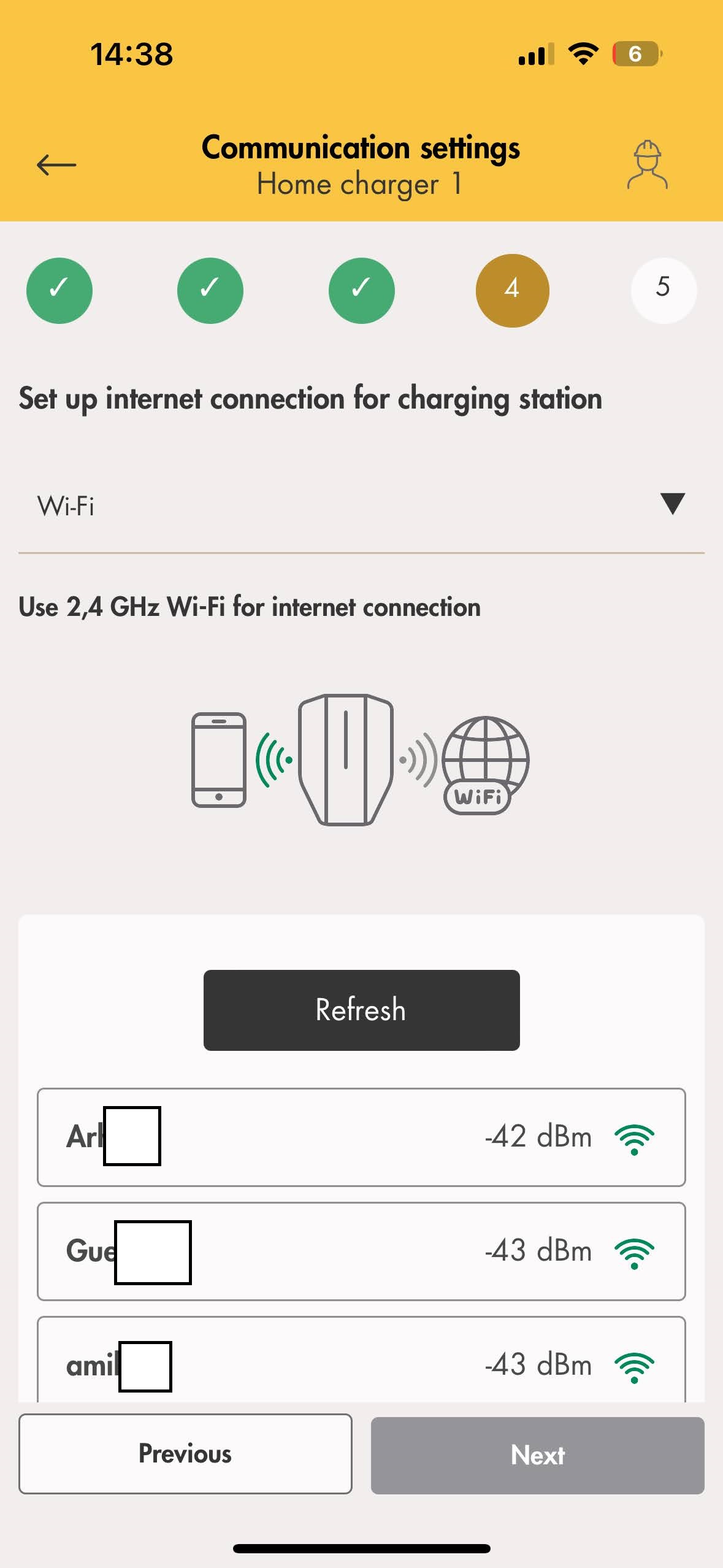

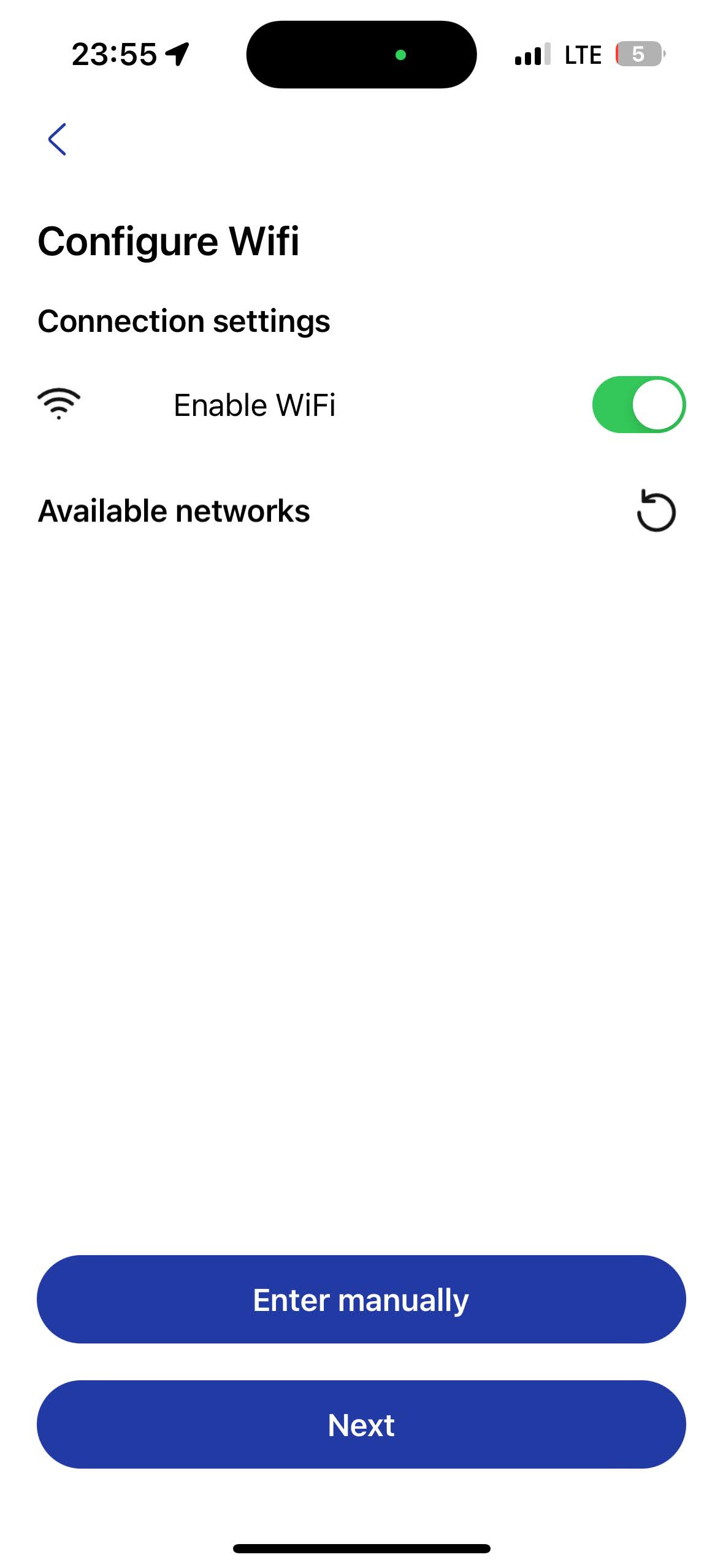

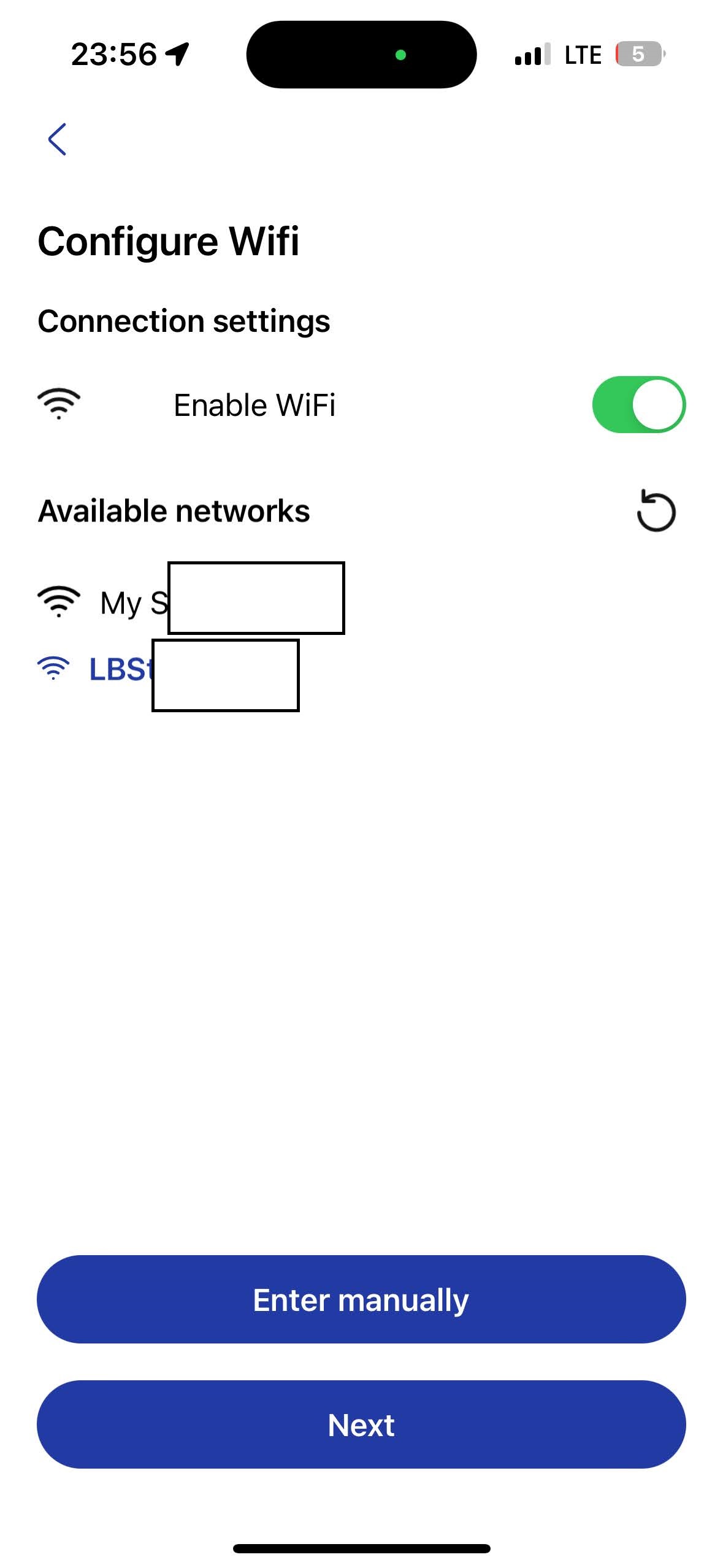

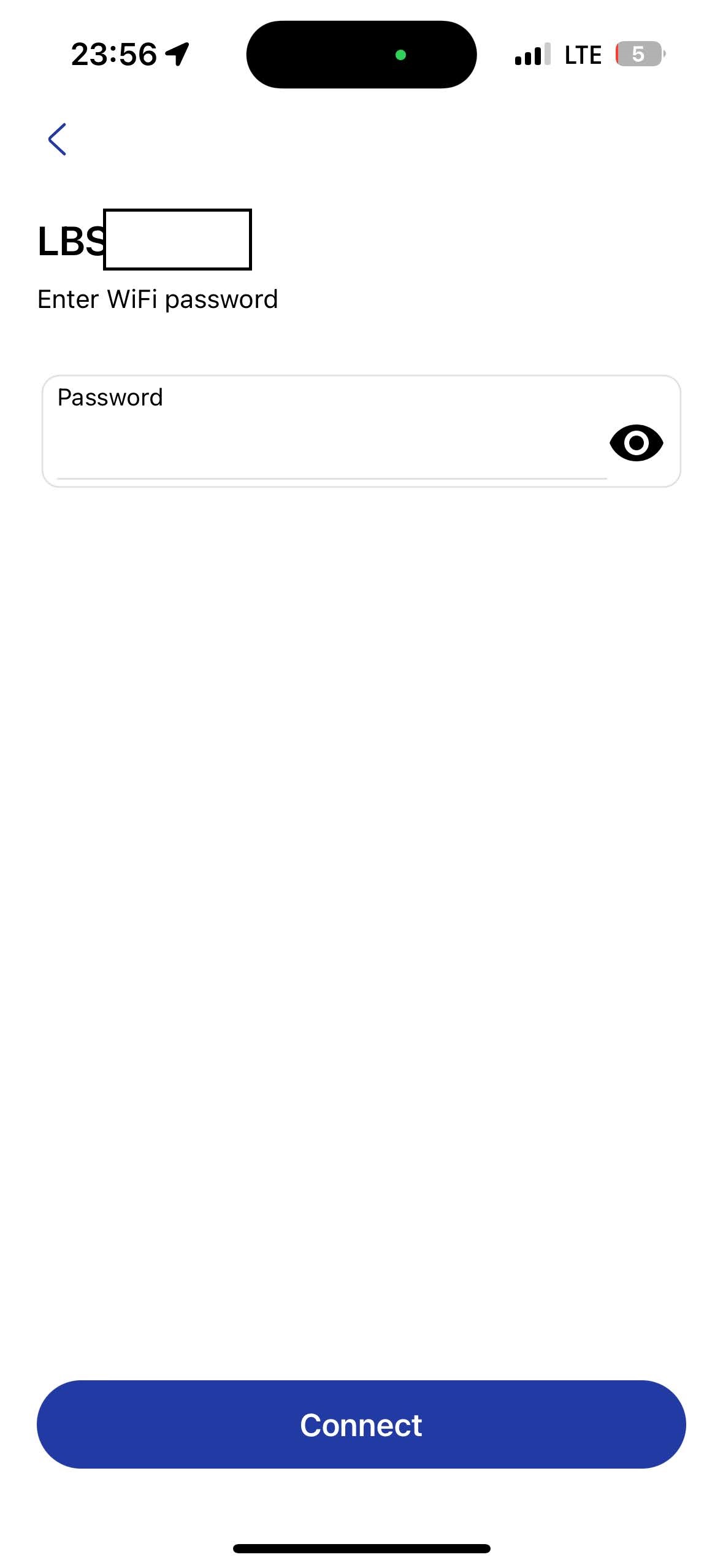

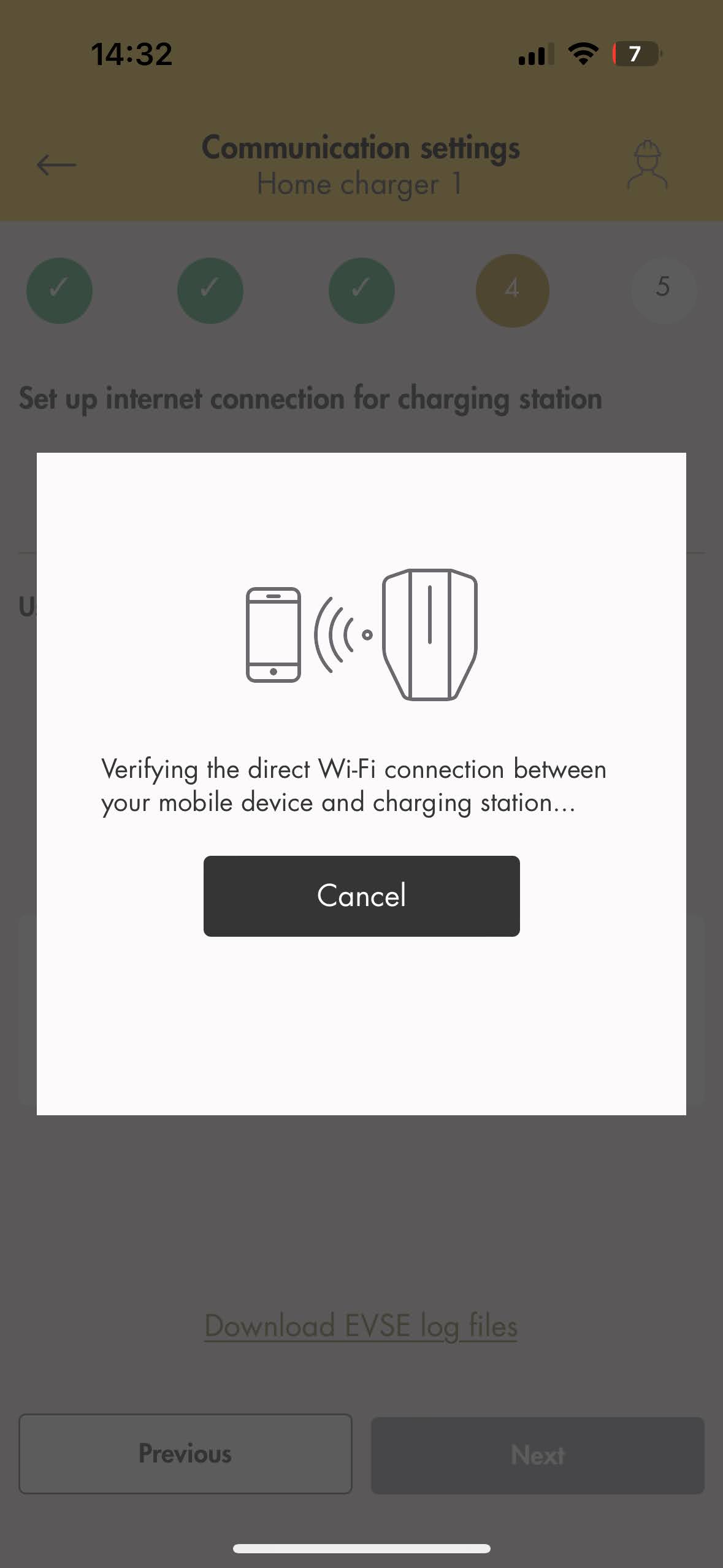

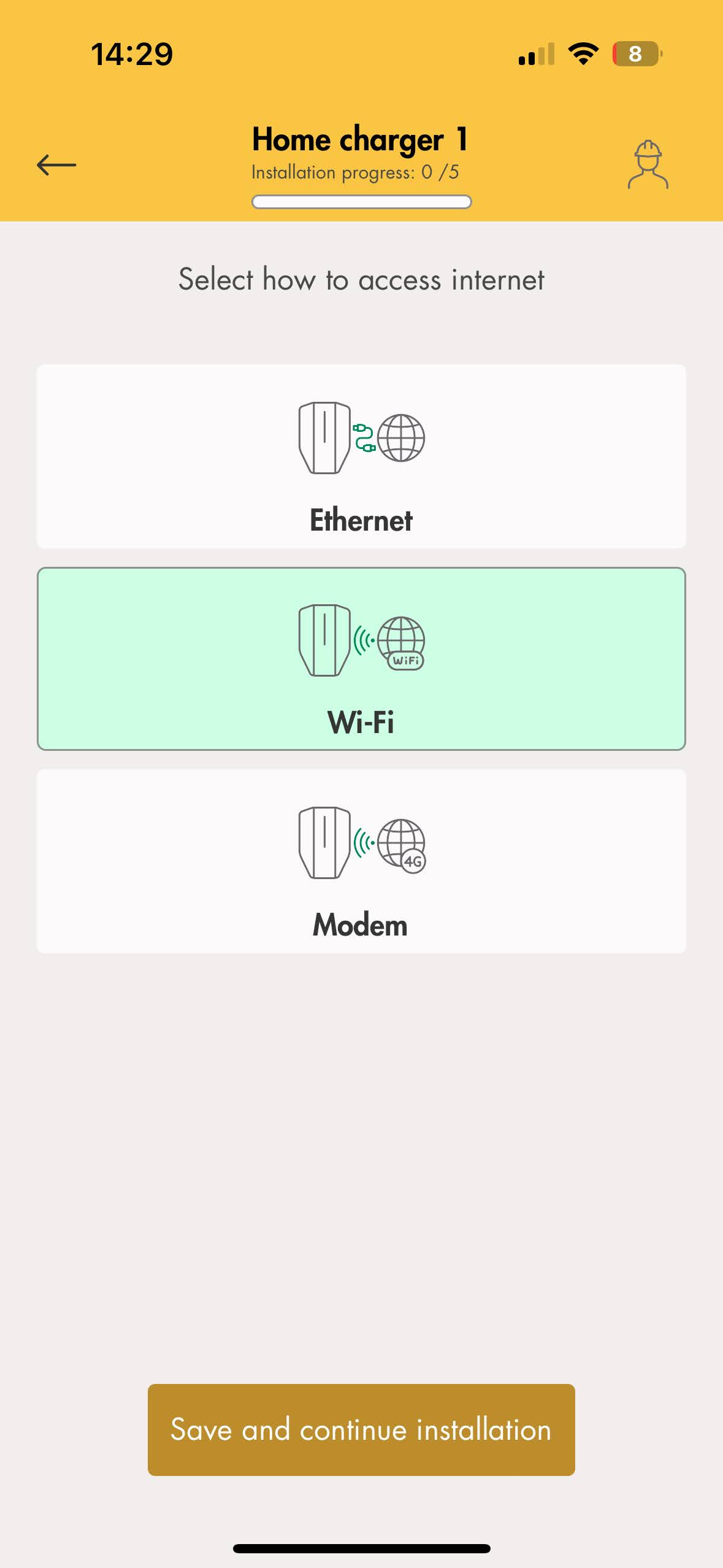

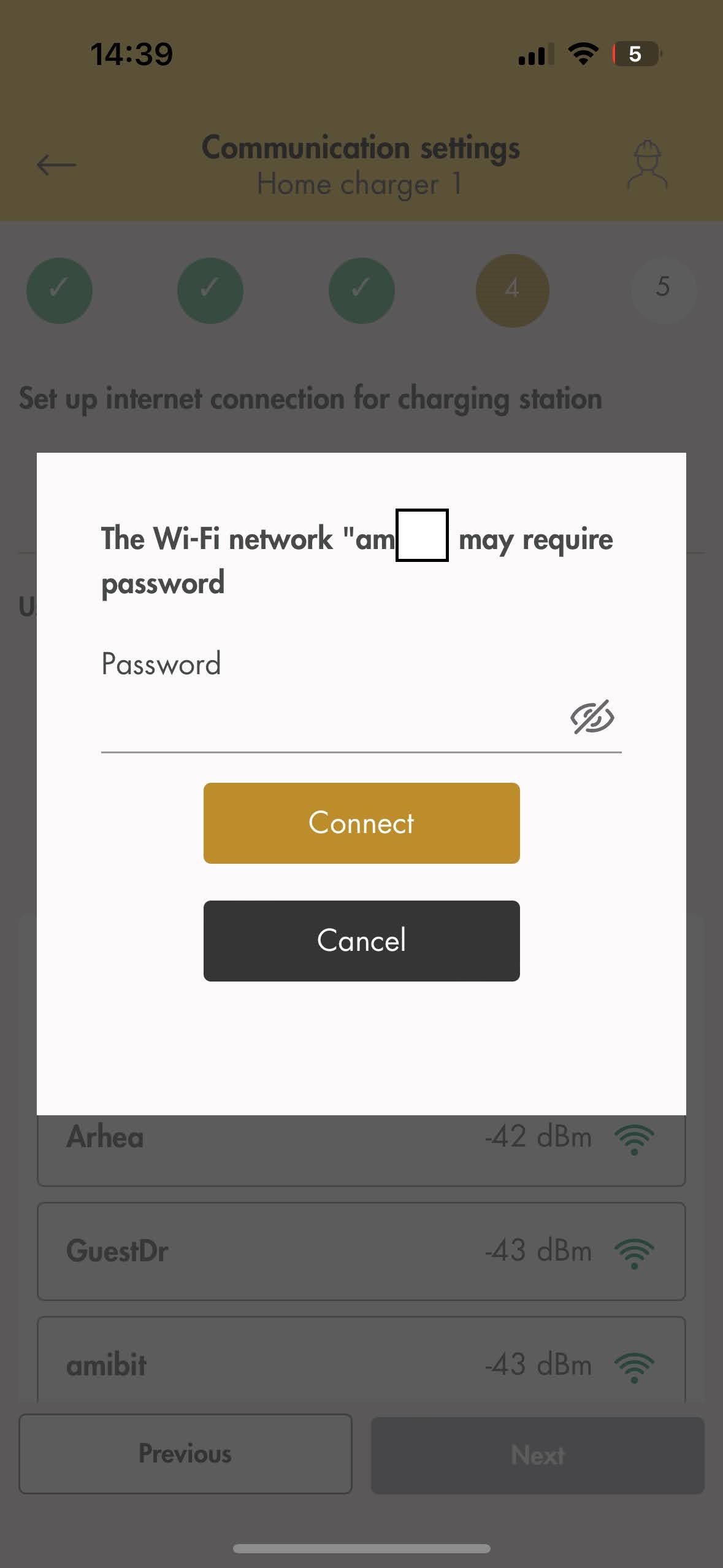

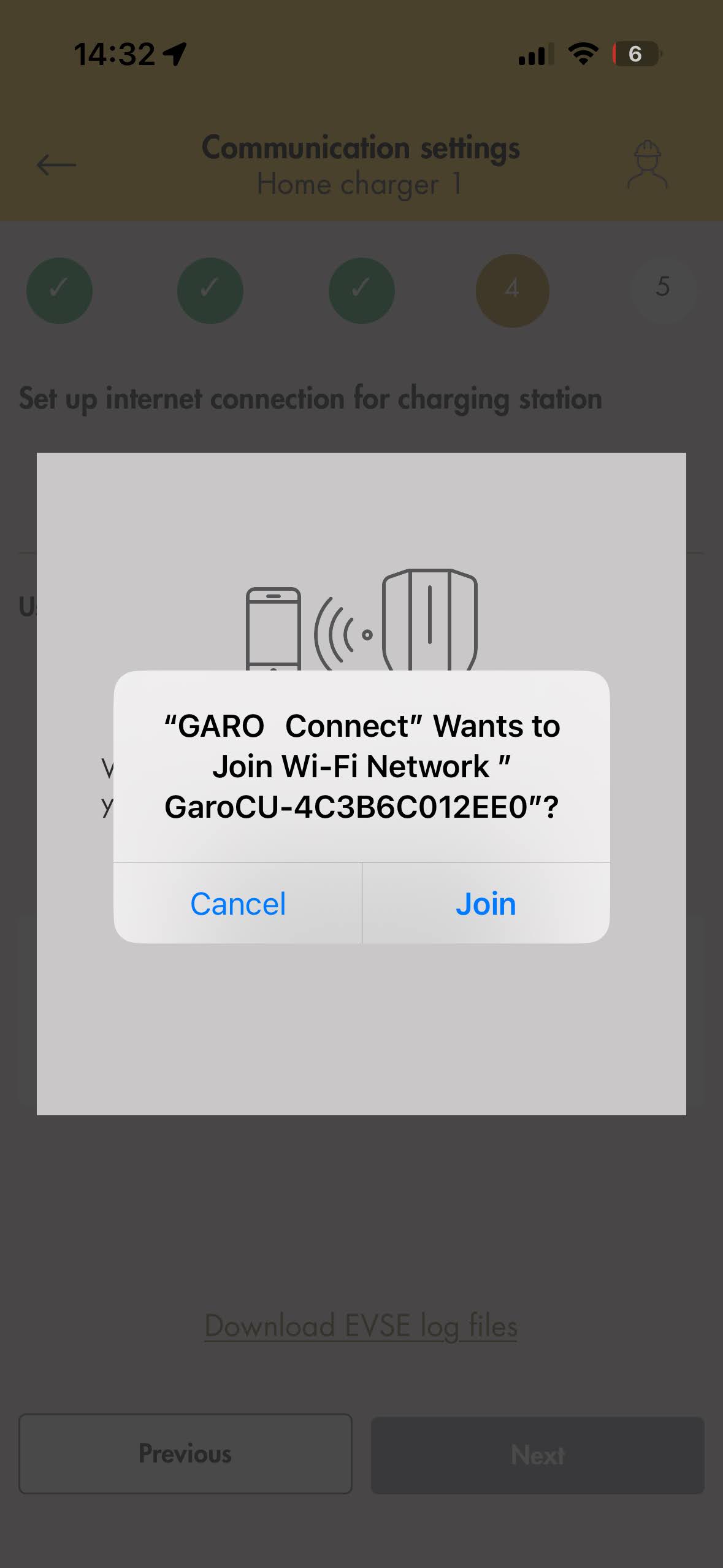

• Configurar Wifi (seleccionar Wifi e iniciar sesión en la red Wifi y conectarse)

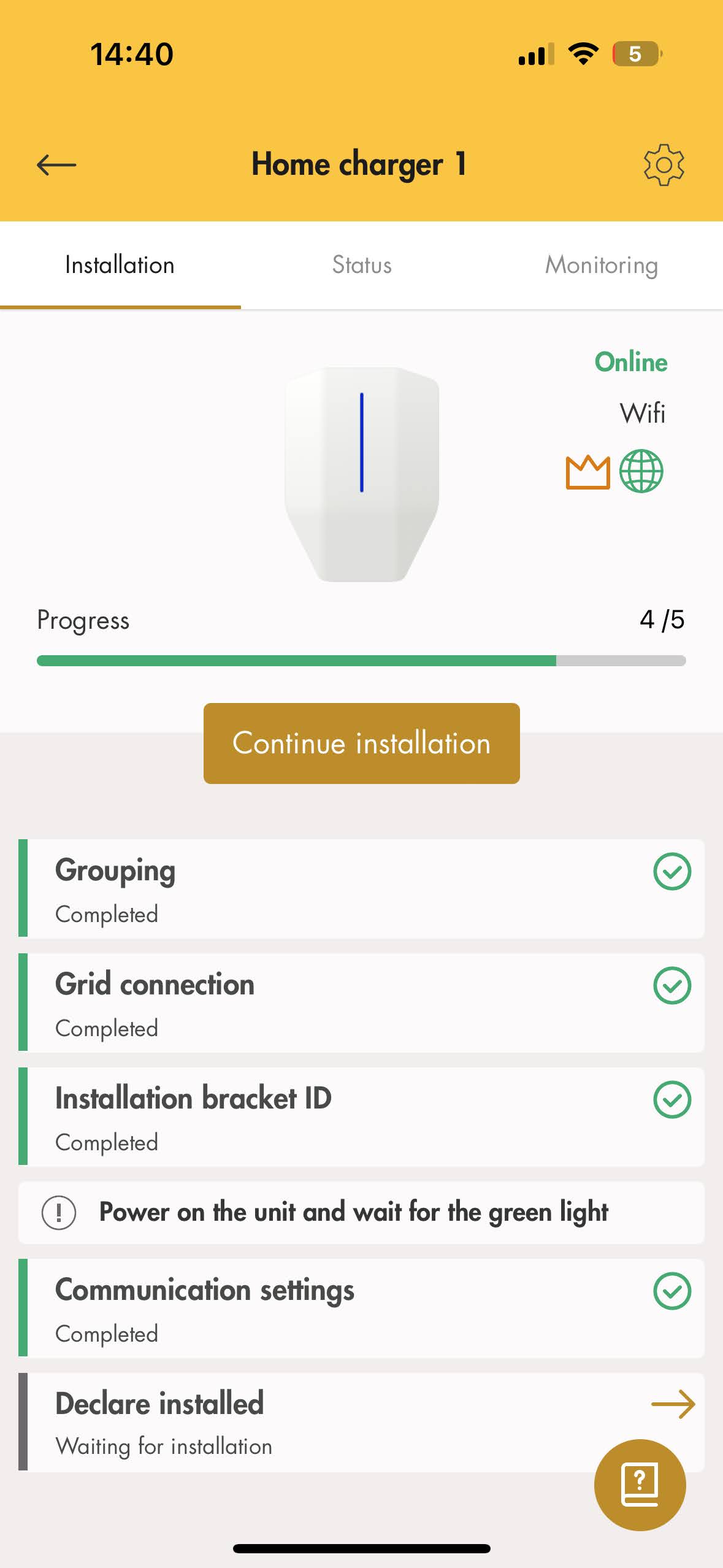

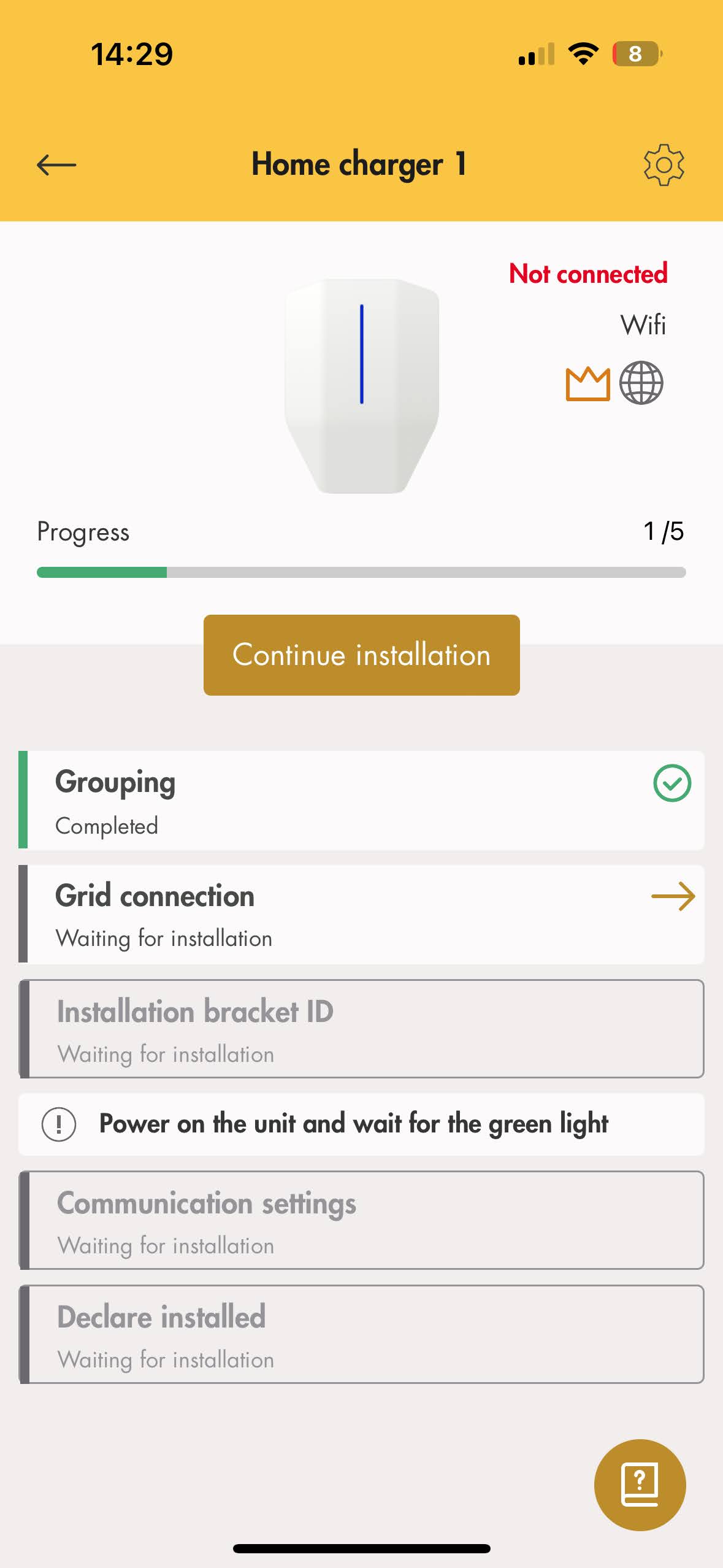

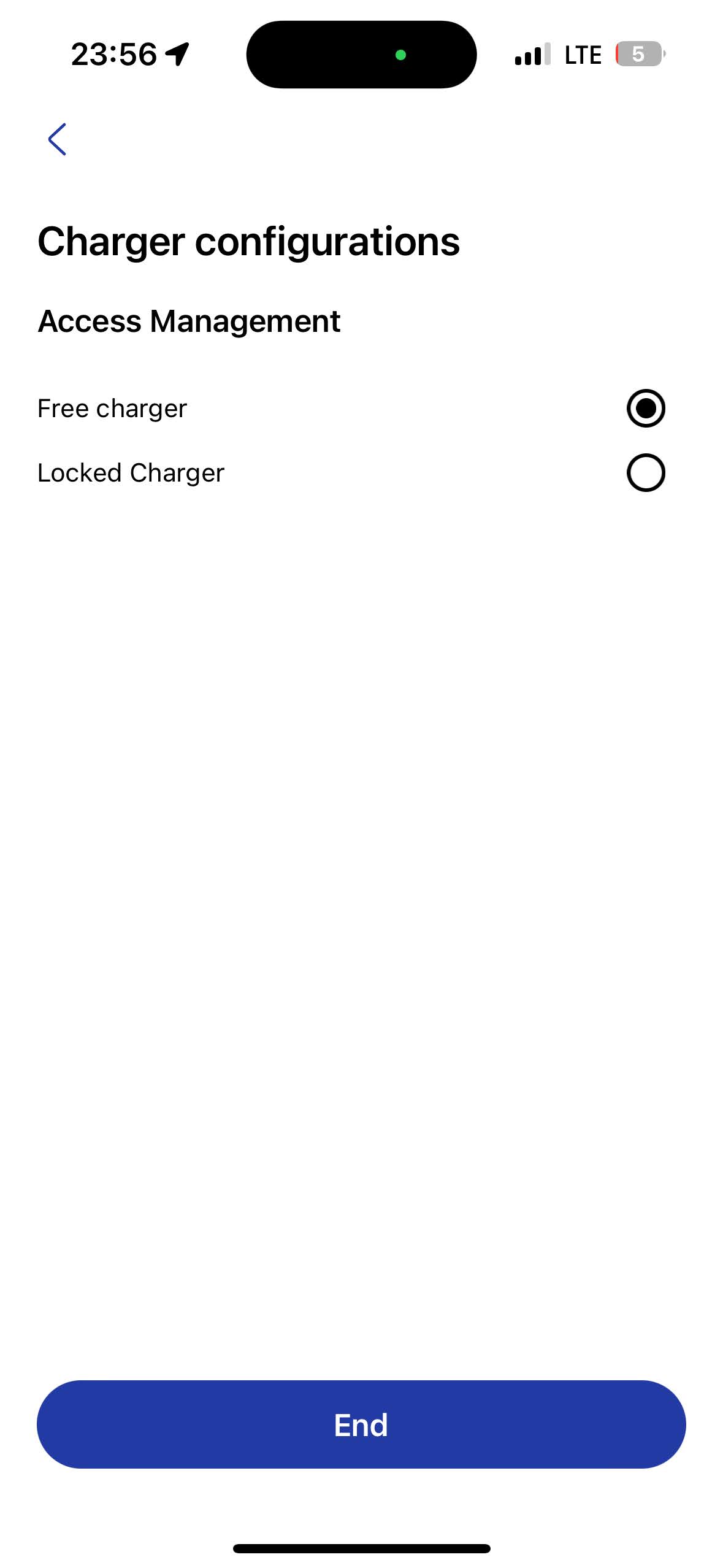

• Configuraciones del cargador (el paso final)

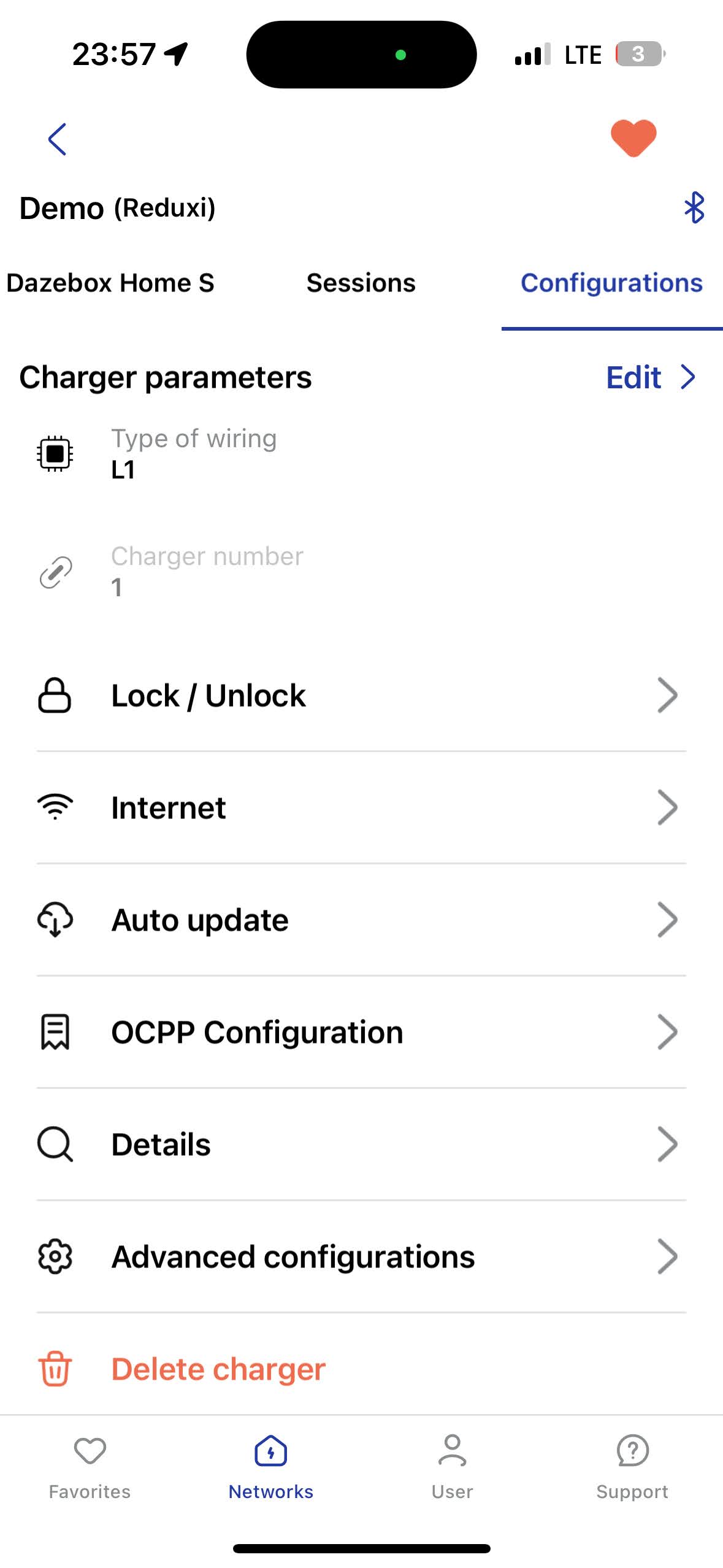

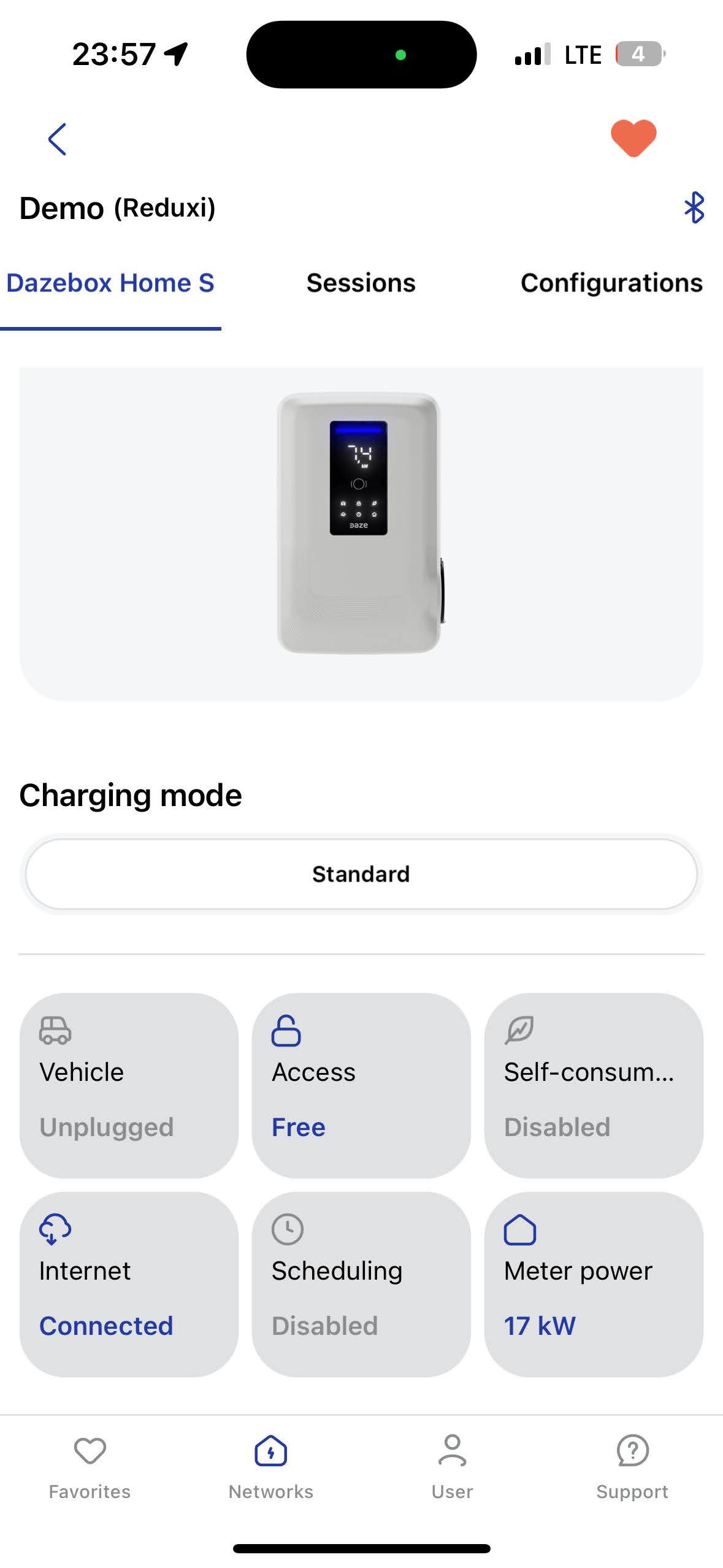

• Menú del cargador (dispositivo recién agregado)

• Parámetros del cargador (configuraciones adicionales)

2.2 Obtener la IP del cargador Daze

La aplicación DAZE no proporciona información directa sobre la dirección IP, por lo que debe obtenerse del enrutador local.

Una opción para obtener la dirección IP del enrutador y el cargador DAZE es con el Avanzado IP Escáner.

Una vez obtenida la dirección IP del cargador DAZE, es necesario asignar una IP estática en el lado del router para evitar futuras discrepancias.

3. Comunicación Modbus TCP/IP entre el cargador DAZE y el controlador Reduxi

3.1 Agregar dispositivo (cargador DAZE)

Primero inicie sesión en el configurador local Reduxi y agregue un nuevo dispositivo haciendo clic en el botón 'Agregar dispositivo'.

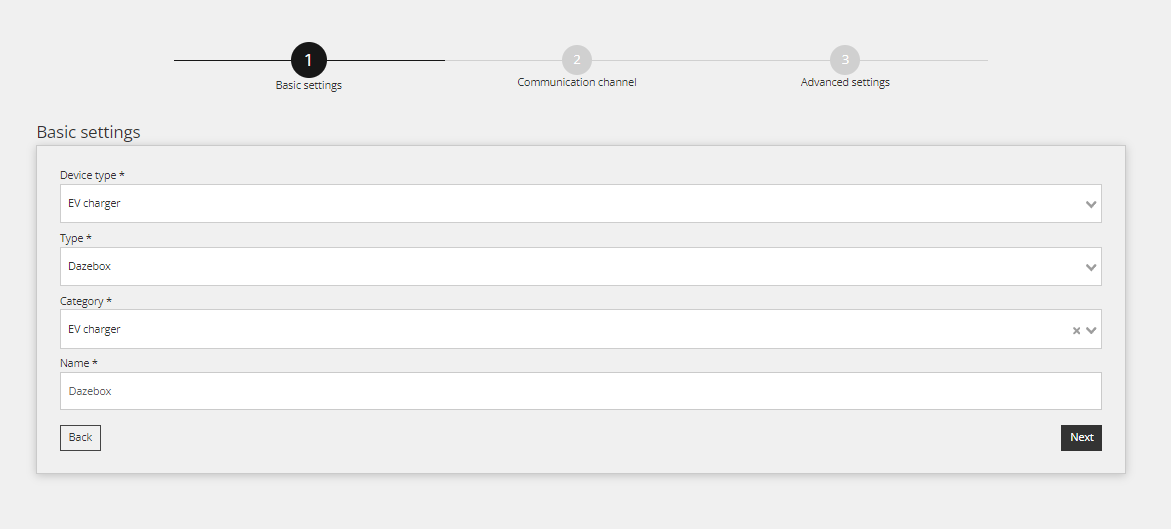

3.2 Seleccione el dispositivo que desea agregar

En el primer paso seleccione la configuración básica:

• Seleccione el tipo de dispositivo: Cargador EV,
• Seleccionar tipo: Dazebox,
• y definir el nombre.

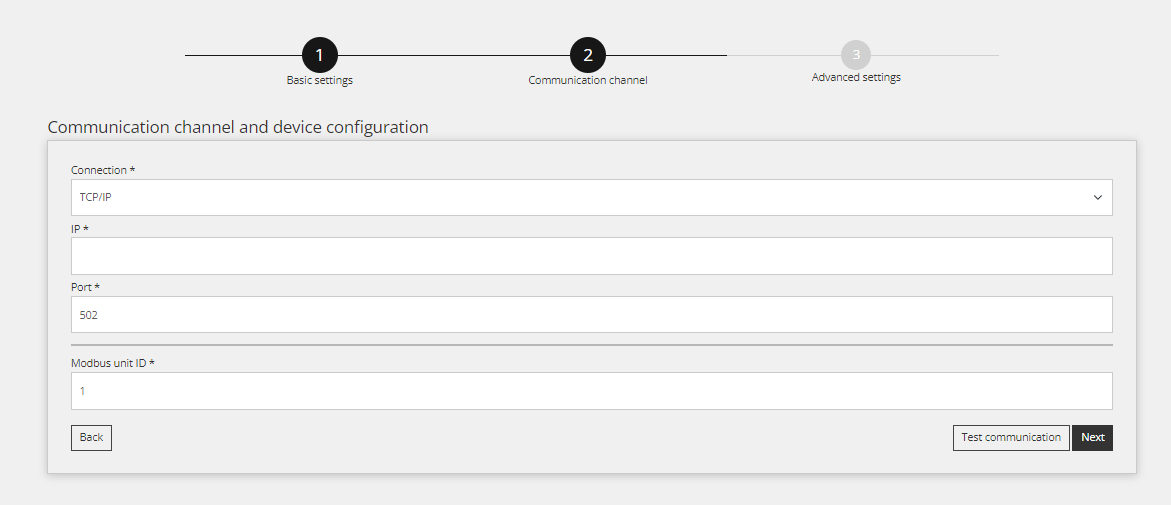

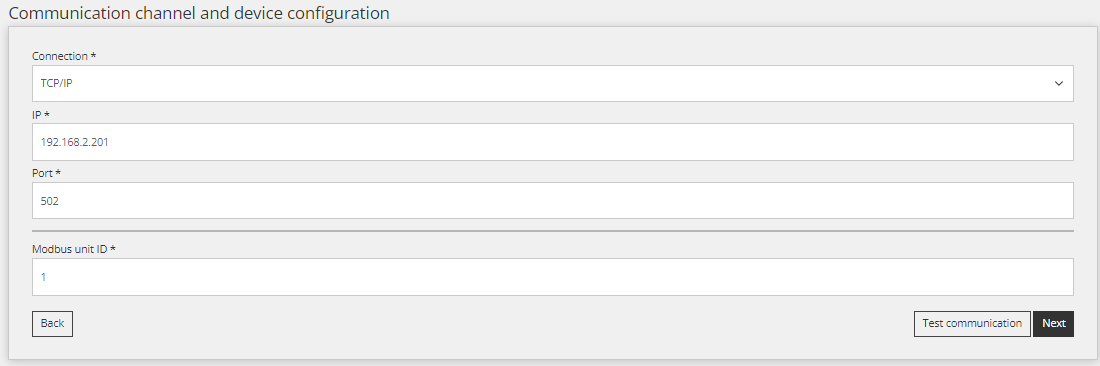

3.3 Configuración del dispositivo para Modbus TCP/IP

El segundo paso se utiliza para el canal de comunicación, para que la comunicación Modbus TCP/IP funcione correctamente. Primero, complete la IP obtenida del punto 2.2 y defina el ID de Modbus, que por defecto se establece en 1.

3.4 Comunicación de prueba

Para garantizar que se establezca la comunicación Modbus TCP/IP, se puede realizar una prueba de comunicación a través del botón 'Probar comunicación' ubicado en la parte inferior derecha después de todos los campos del canal de comunicación.

Hay tres casos diferentes de respuesta comunicativa.

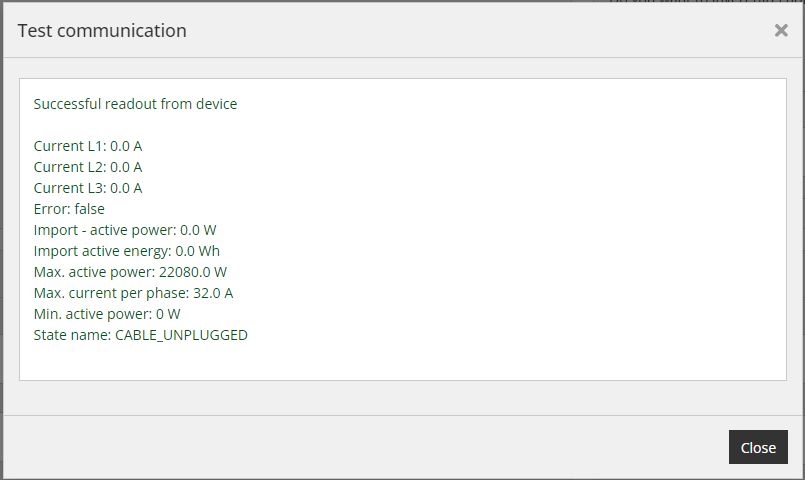

Caso 1: La comunicación está funcionando correctamente leyendo:

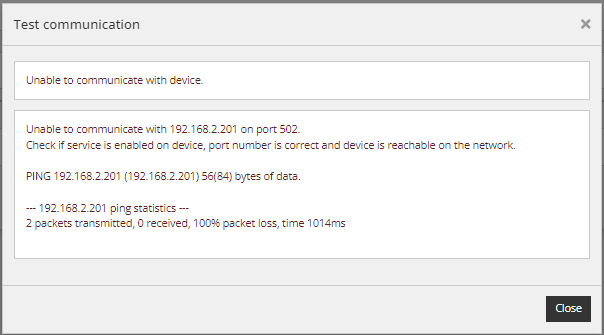

Caso 2: No se puede comunicar con el dispositivo en IP = 192.168.2.201, la IP del dispositivo es diferente:

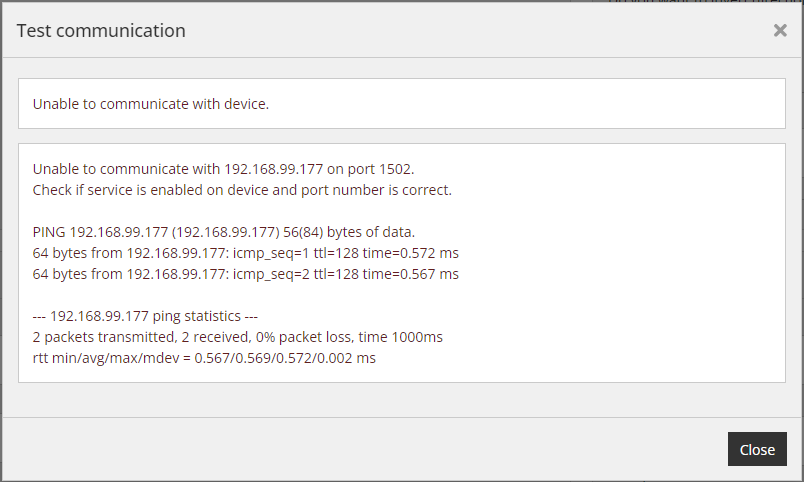

Caso 3: El puerto elegido no es correcto, verifique el puerto para Modbus TCP/IP:

3.5 Parámetros predeterminados

Complete la configuración avanzada y elija los parámetros que se muestran en la imagen de abajo. La configuración puede variar según las necesidades de la ubicación. Una vez que haya terminado, haga clic en el botón “Listo” en su pantalla.

3.6 Lecturas del dispositivo

El propósito de este punto es mostrar cómo verificar las lecturas del dispositivo. Esto se hace en “Dispositivo/Última medición”.

Una vez que el dispositivo se agrega correctamente a través del configurador, se puede monitorear a través de la aplicación en la nube Reduxi.
