Ejecución de DLM multinivel
Las estrategias de Reduxi permiten la ejecución de DLM en cada nivel de la instalación, garantizando protección y flexibilidad y contribuyendo a una reducción significativa de costes.
1 Introducción
Con la creciente necesidad de DLM (gestión dinámica de carga) de varios niveles, el sistema Reduxi permite, como parte de las estrategias, garantizar la limitación en cada nivel de la instalación, es decir, proteger de daños los elementos eléctricos de cada línea de alimentación.
2 Protección DLM multinivel
Lograr una protección de varios niveles depende por completo de la instalación concreta de cada ubicación. Para cada nivel nuevo de alimentación o alimentaciones, hay que definir una estrategia a medida que garantice que se cumplen todas las condiciones de seguridad para un control correcto.
2.1 Ejemplo de DLM de varios niveles en el sistema Reduxi
Se presentan dos ejemplos, que son los más habituales en la práctica.
2.1.1 Caso del contador inteligente de la red principal
Se ofrece un ejemplo en el que se muestra el esquema de una instalación de dos niveles:
Descripción en texto de esta imagen

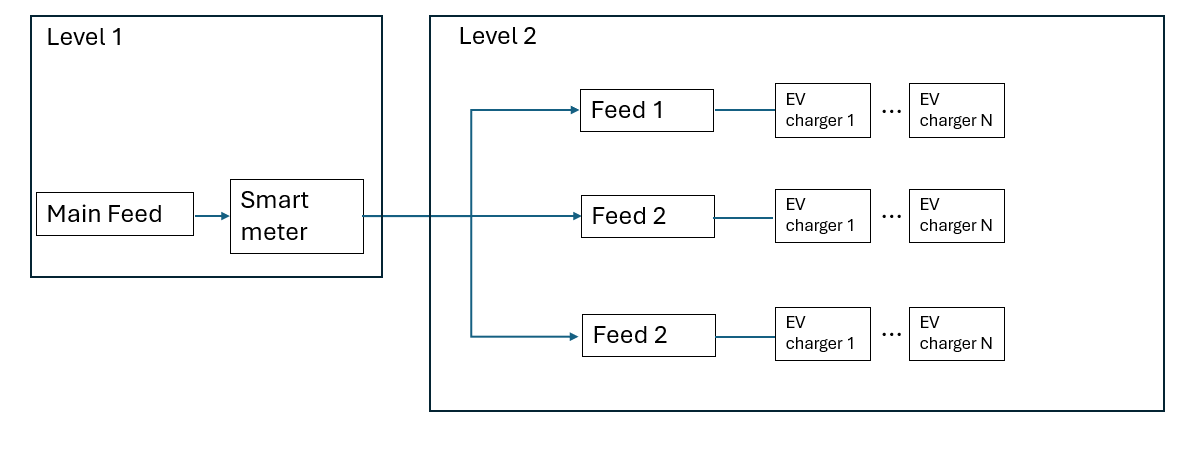

Esquema sobre fondo blanco con dos recuadros grandes con contorno. El recuadro izquierdo, con la etiqueta Level 1, contiene un recuadro Main Feed con una flecha a un recuadro Smart meter. El recuadro derecho, con la etiqueta Level 2, contiene tres filas. Una línea del Smart meter va hacia la derecha hasta una línea vertical que se ramifica con flechas hacia tres recuadros: Feed 1, Feed 2, Feed 2 (el tercer recuadro figura impreso como Feed 2). Cada recuadro de alimentación está conectado mediante una línea a un recuadro EV charger 1, después tres puntos y después un recuadro EV charger N.
En este ejemplo, las mediciones del contador inteligente se toman en la alimentación principal, con un único contador inteligente que detecta y mide el consumo de todo el edificio. Para las alimentaciones secundarias del nivel dos, las mediciones se obtienen (se calculan) directamente de los cargadores de vehículos eléctricos individuales; la suma de la potencia de cada cargador actúa como un contador inteligente "virtual" para esa alimentación. Tenga en cuenta (¡importante!) que este enfoque solo es válido cuando la alimentación está conectada exclusivamente a cargadores de vehículos eléctricos. De lo contrario, las mediciones serán inexactas.
Cómo configurar las estrategias para este ejemplo:
- En primer lugar, hay que definir la estrategia general, que incluye el contador inteligente y todos los cargadores:
En el Reduxi Configurator, como parte de Estrategias para el Reduxi Controller, defina los dispositivos controlados (cargadores de vehículos eléctricos) y el dispositivo de medición (contador inteligente):
Dispositivo controlado (todos los cargadores de vehículos eléctricos):
Descripción en texto de esta imagen

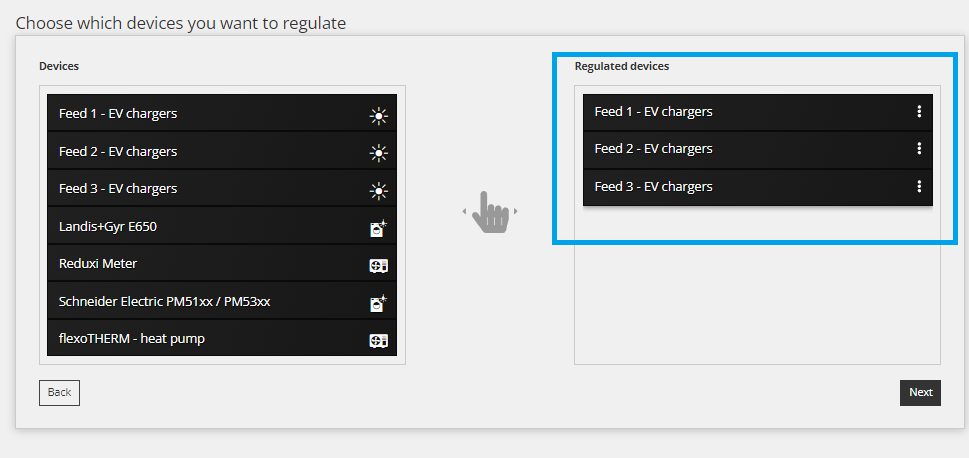

Captura de pantalla de un paso del asistente del Reduxi Configurator (tema claro). Encabezado: Choose which devices you want to regulate. Lista izquierda, con el encabezado Devices, con las filas: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (iconos de sol), Landis+Gyr E650 (icono de contador con signo más), Reduxi Meter (icono de dispositivo), Schneider Electric PM51xx / PM53xx (icono de contador con signo más), flexoTHERM - heat pump (icono de dispositivo). En el centro, un icono de mano gris con flechas a izquierda y derecha. Lista derecha, con el encabezado Regulated devices, marcada con un marco rectangular azul, contiene tres filas, cada una con un icono de menú de tres puntos: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers. Botones: Back abajo a la izquierda, Next abajo a la derecha.
Dispositivo de medición (contador inteligente):
Descripción en texto de esta imagen

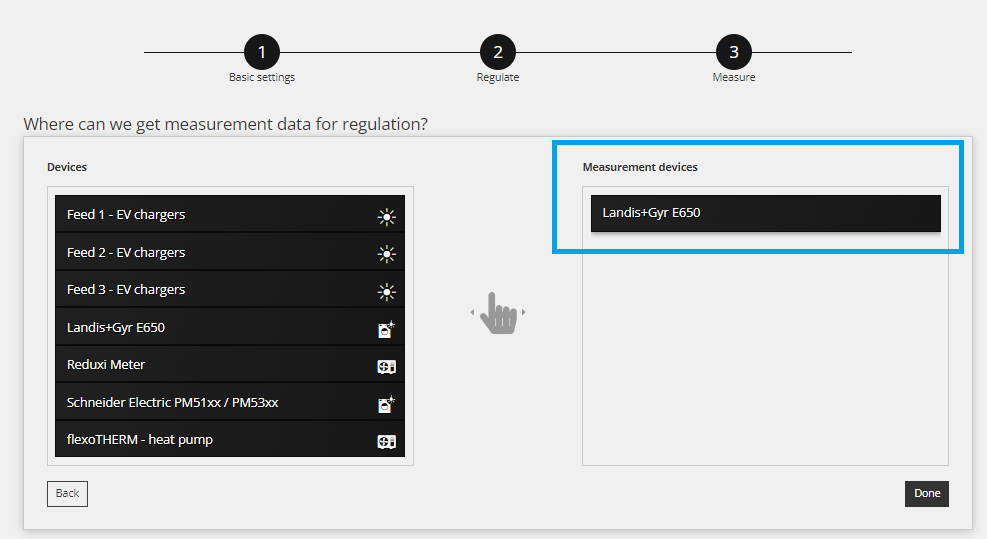

Captura de pantalla de un paso del asistente del Reduxi Configurator (tema claro), paso 3 Measure. Barra de pasos con tres círculos negros numerados: 1 Basic settings, 2 Regulate, 3 Measure. Pregunta: Where can we get measurement data for regulation? Lista izquierda, con el encabezado Devices, con las filas: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (iconos de sol), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump. En el centro, un icono de mano gris con flechas a izquierda y derecha. Lista derecha, con el encabezado Measurement devices, marcada con un marco rectangular azul, contiene una fila: Landis+Gyr E650. Botones: Back abajo a la izquierda, Done abajo a la derecha.
Establezca un límite de exportación/importación para la estrategia general:
Descripción en texto de esta imagen

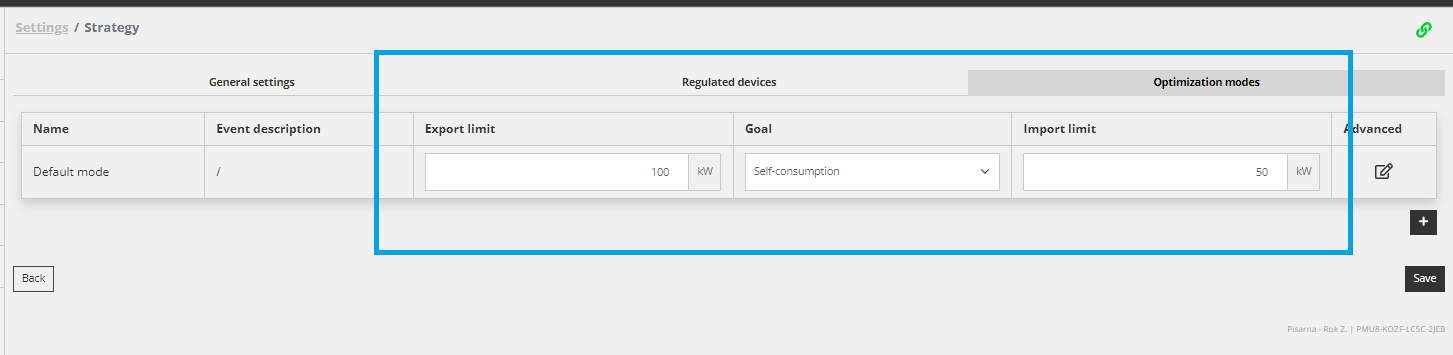

Captura de pantalla de la página Settings / Strategy de Reduxi con la pestaña "Optimization modes" seleccionada (escrita "Optimzation modes" en la imagen). Pestañas: General settings, Regulated devices, Optimzation modes (seleccionada, fondo gris). Columnas de la tabla: Name, Event description, Export limit, Goal, Import limit, Advanced. Una fila: Name: Default mode; Event description: /; Export limit: 100 kW; Goal: Self-consumption (menú desplegable); Import limit: 50 kW; Advanced: icono de edición. Arriba a la derecha hay un icono verde de enlace y debajo de la tabla un botón negro con un signo más. Un rectángulo azul resalta la zona sobre las columnas Export limit, Goal e Import limit. Botones: Back (izquierda), Save (derecha). Texto del pie de página, abajo a la derecha: Pisarna - (nombre omitido) | PMU8-KOZF-LC5C-2JEB.
Con la definición de la estrategia se cubre el caso general y el Reduxi Controller calculará la consigna de cada vehículo eléctrico respetando los límites de la red principal.
- En segundo lugar, hay que definir una estrategia específica para cada alimentación:
En el Reduxi Configurator, como parte de Estrategias para el Reduxi Controller, defina el dispositivo controlado (los cargadores de vehículos eléctricos de la alimentación uno) y el dispositivo de medición (los cargadores de vehículos eléctricos de la alimentación uno):
Dispositivo controlado (cargadores de vehículos eléctricos de la alimentación 1):
Descripción en texto de esta imagen

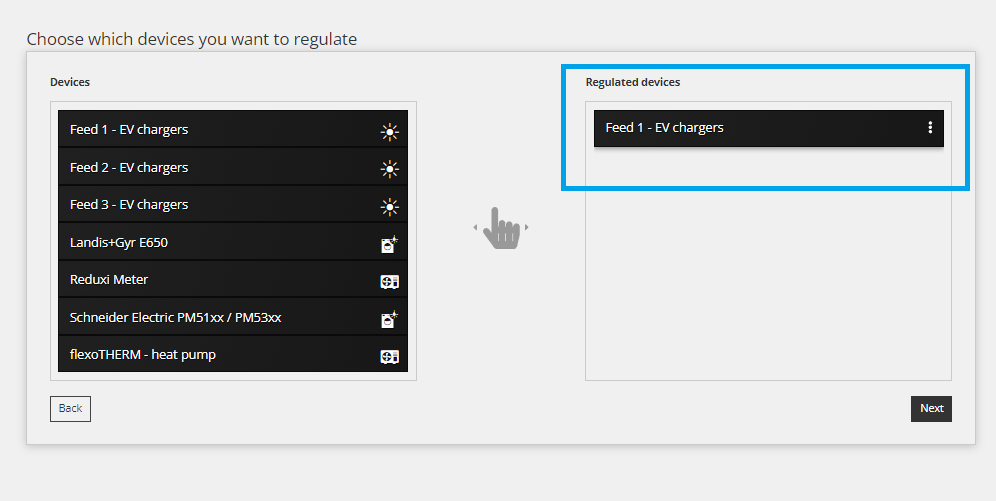

Captura de pantalla del paso del asistente de estrategias de Reduxi para elegir los dispositivos regulados. Encabezado: "Choose which devices you want to regulate". El panel izquierdo "Devices" enumera: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (cada uno con un icono similar a un sol), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump (cada uno con un icono de tipo contador). Un icono de mano gris con pequeñas flechas está entre los paneles. El panel derecho "Regulated devices" contiene una entrada: Feed 1 - EV chargers, con un icono de menú de tres puntos. Un rectángulo azul resalta el encabezado "Regulated devices" y esta entrada. Botones: Back (abajo a la izquierda), Next (abajo a la derecha).
Dispositivo de medición (cargadores de vehículos eléctricos de la alimentación 1):
Descripción en texto de esta imagen

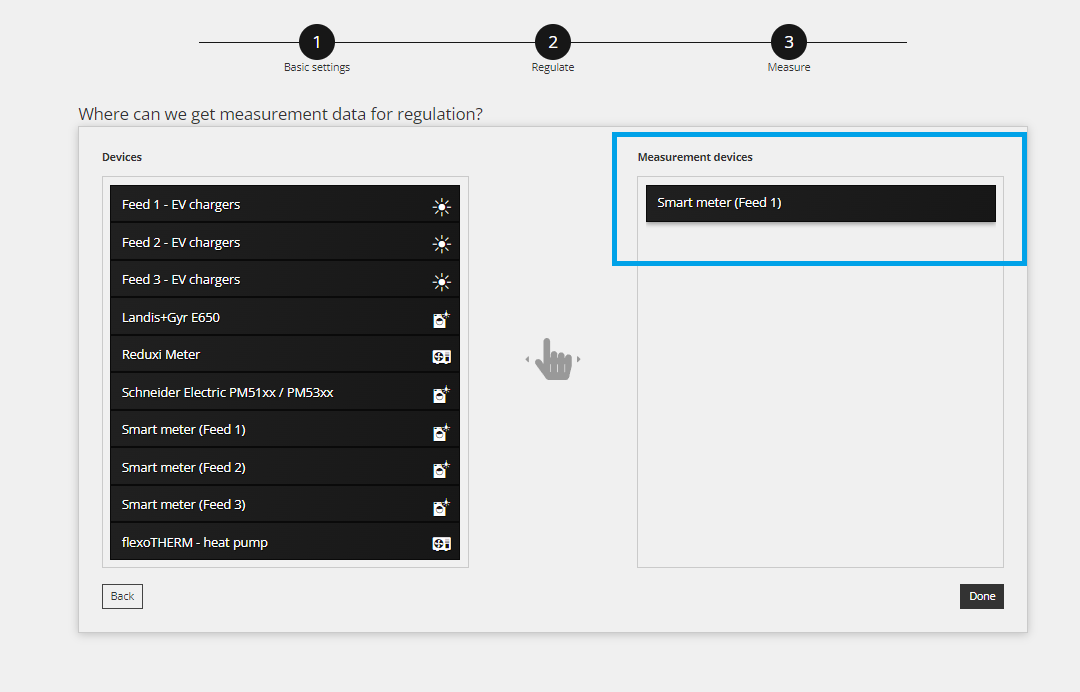

Captura de pantalla del paso 3 de 3 del asistente de estrategias de Reduxi. Barra de progreso con círculos: 1 Basic settings, 2 Regulate, 3 Measure (3 es el paso actual). Encabezado: "Where can we get measurement data for regulation?". El panel izquierdo "Devices" enumera: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (iconos similares a un sol), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump. Un icono de mano gris con pequeñas flechas está entre los paneles. El panel derecho "Measurement devices" contiene una entrada: Feed 1 - EV chargers. Un rectángulo azul resalta el encabezado "Measurement devices" y esta entrada. Botones: Back (abajo a la izquierda), Done (abajo a la derecha).
Establezca un límite de exportación/importación para la estrategia de la alimentación específica, si es necesario:
Descripción en texto de esta imagen

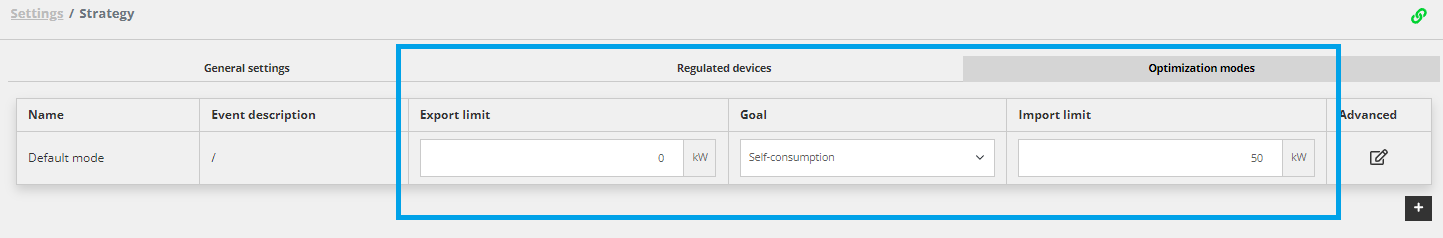

Captura de pantalla de la página Strategy del Reduxi Configurator (tema claro). Ruta de navegación: Settings / Strategy. Un icono verde de enlace arriba a la derecha. Tres pestañas: General settings, Regulated devices (seleccionada), Optimization modes (gris). Una tabla con las columnas Name, Event description, Export limit, Goal, Import limit, Advanced. Una fila: Name: Default mode; Event description: /; Export limit: 0 kW; Goal: Self-consumption (menú desplegable); Import limit: 50 kW; Advanced: icono de edición. Un botón negro con un signo más está debajo de la tabla, a la derecha. Un marco rectangular azul rodea las columnas Export limit, Goal e Import limit junto con la zona del encabezado de pestañas situada encima.
El mismo procedimiento debe aplicarse a las alimentaciones 2 y 3, lo que da un total de cuatro estrategias definidas. Con ello, el sistema Reduxi tendrá toda la información necesaria para ejecutar el DLM con seguridad. Tenga en cuenta que, para cada cargador de vehículos eléctricos, el Reduxi Controller calculará en tiempo real dos consignas, derivadas de la estrategia individual que incluye el cargador correspondiente. El Reduxi Controller tomará siempre la consigna más baja, lo que garantiza la máxima protección.
2.1.2 Caso de contadores inteligentes de nivel inferior
Se ofrece un ejemplo en el que se muestra el esquema de una instalación de dos niveles:
Descripción en texto de esta imagen

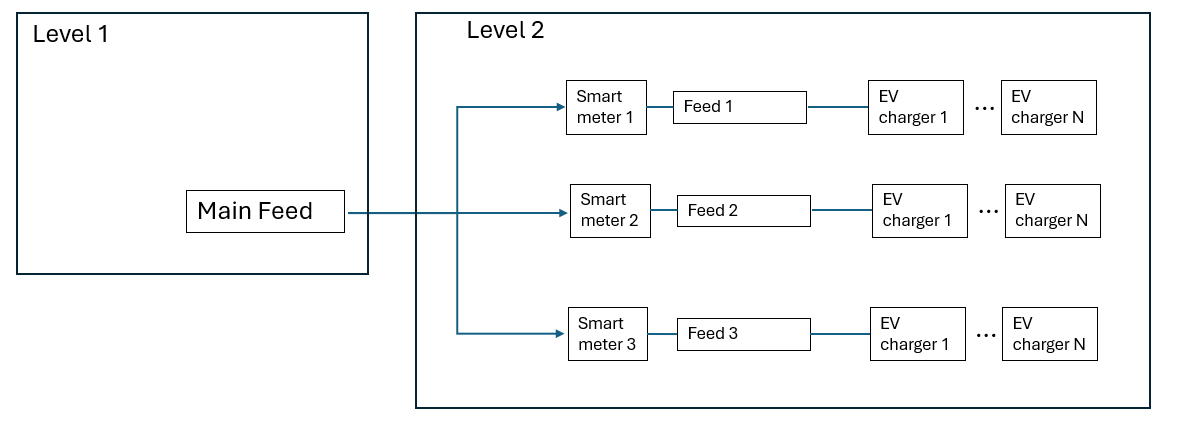

Esquema sobre fondo blanco con dos recuadros grandes con contorno. El recuadro izquierdo, con la etiqueta Level 1, contiene un recuadro Main Feed. Una línea de Main Feed va hacia la derecha hasta una línea vertical que se ramifica con flechas hacia tres recuadros del recuadro derecho, con la etiqueta Level 2: Smart meter 1, Smart meter 2, Smart meter 3. Cada recuadro de contador inteligente está conectado mediante una línea a un recuadro Feed 1, Feed 2 o Feed 3 respectivamente. Cada recuadro de alimentación está conectado mediante una línea a un recuadro EV charger 1, después tres puntos y después un recuadro EV charger N.
En este ejemplo, las mediciones de los contadores inteligentes se toman en las alimentaciones de nivel inferior, con tres contadores inteligentes que detectan y miden el consumo de cada alimentación. Para obtener (calcular) las mediciones de la alimentación principal, se suman los consumos de las alimentaciones inferiores, que actúan como un contador inteligente de red "virtual".
Cómo configurar las estrategias para este ejemplo:
- En primer lugar, hay que definir la estrategia general, que incluye un contador inteligente "virtual" como suma de los tres contadores inteligentes de nivel inferior y todos los cargadores de vehículos eléctricos.
En el Reduxi Configurator, como parte de Estrategias para el Reduxi Controller, defina el dispositivo controlado (todos los cargadores de vehículos eléctricos) y el dispositivo de medición (contador inteligente "virtual"):
Dispositivo controlado (todos los cargadores de vehículos eléctricos):
Descripción en texto de esta imagen
Captura de pantalla de un paso del asistente del Reduxi Configurator (tema claro). Encabezado: Choose which devices you want to regulate. Lista izquierda, con el encabezado Devices, con las filas: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (iconos de sol), Landis+Gyr E650 (icono de contador con signo más), Reduxi Meter (icono de dispositivo), Schneider Electric PM51xx / PM53xx (icono de contador con signo más), flexoTHERM - heat pump (icono de dispositivo). En el centro, un icono de mano gris con flechas a izquierda y derecha. Lista derecha, con el encabezado Regulated devices, marcada con un marco rectangular azul, contiene tres filas, cada una con un icono de menú de tres puntos: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers. Botones: Back abajo a la izquierda, Next abajo a la derecha.
Dispositivo de medición (contador inteligente virtual):
Descripción en texto de esta imagen

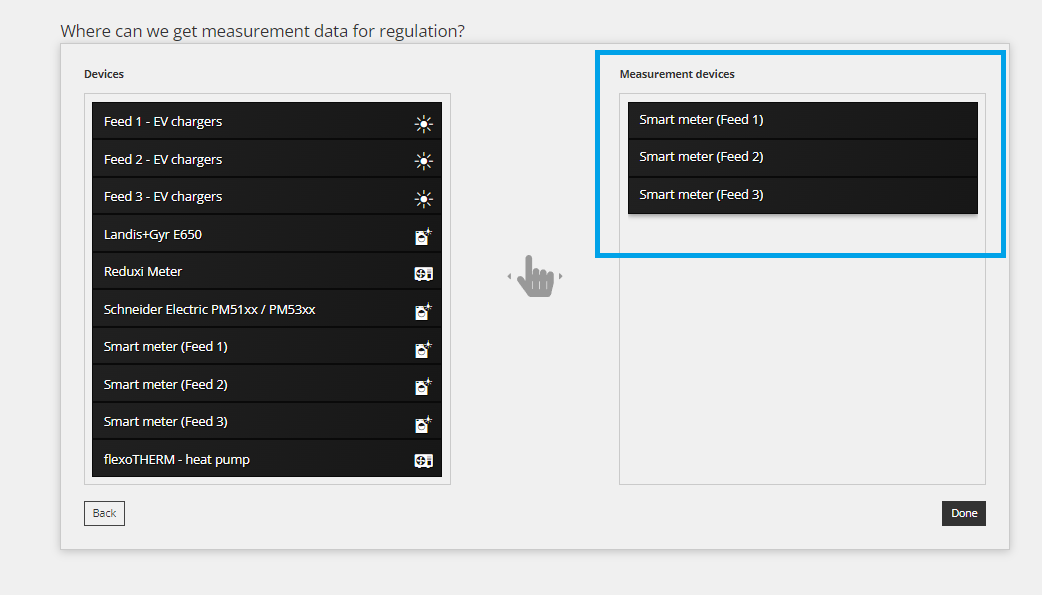

Captura de pantalla de un asistente del Reduxi Configurator (tema claro). Pregunta: Where can we get measurement data for regulation? Lista izquierda, con el encabezado Devices, con las filas: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (iconos de sol), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, Smart meter (Feed 1), Smart meter (Feed 2), Smart meter (Feed 3), flexoTHERM - heat pump. En el centro, un icono de mano gris con flechas a izquierda y derecha. Lista derecha, con el encabezado Measurement devices, marcada con un marco rectangular azul, contiene tres filas: Smart meter (Feed 1), Smart meter (Feed 2), Smart meter (Feed 3). Botones: Back abajo a la izquierda, Done abajo a la derecha.
Establezca un límite de exportación/importación para la estrategia general:
Descripción en texto de esta imagen
Captura de pantalla de la página Settings / Strategy de Reduxi con la pestaña "Optimization modes" seleccionada (escrita "Optimzation modes" en la imagen). Pestañas: General settings, Regulated devices, Optimzation modes (seleccionada, fondo gris). Columnas de la tabla: Name, Event description, Export limit, Goal, Import limit, Advanced. Una fila: Name: Default mode; Event description: /; Export limit: 100 kW; Goal: Self-consumption (menú desplegable); Import limit: 50 kW; Advanced: icono de edición. Arriba a la derecha hay un icono verde de enlace y debajo de la tabla un botón negro con un signo más. Un rectángulo azul resalta la zona sobre las columnas Export limit, Goal e Import limit. Botones: Back (izquierda), Save (derecha). Texto del pie de página, abajo a la derecha: Pisarna - (nombre omitido) | PMU8-KOZF-LC5C-2JEB.
- En segundo lugar, hay que definir una estrategia específica para cada alimentación:
En el Reduxi Configurator, como parte de Estrategias para el Reduxi Controller, defina los dispositivos controlados (los cargadores de vehículos eléctricos de la alimentación uno) y los dispositivos de medición (los cargadores de vehículos eléctricos de la alimentación uno):
Dispositivo controlado (contador inteligente de la alimentación 1):
Descripción en texto de esta imagen
Captura de pantalla del paso del asistente de estrategias de Reduxi para elegir los dispositivos regulados. Encabezado: "Choose which devices you want to regulate". El panel izquierdo "Devices" enumera: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (cada uno con un icono similar a un sol), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump (cada uno con un icono de tipo contador). Un icono de mano gris con pequeñas flechas está entre los paneles. El panel derecho "Regulated devices" contiene una entrada: Feed 1 - EV chargers, con un icono de menú de tres puntos. Un rectángulo azul resalta el encabezado "Regulated devices" y esta entrada. Botones: Back (abajo a la izquierda), Next (abajo a la derecha).

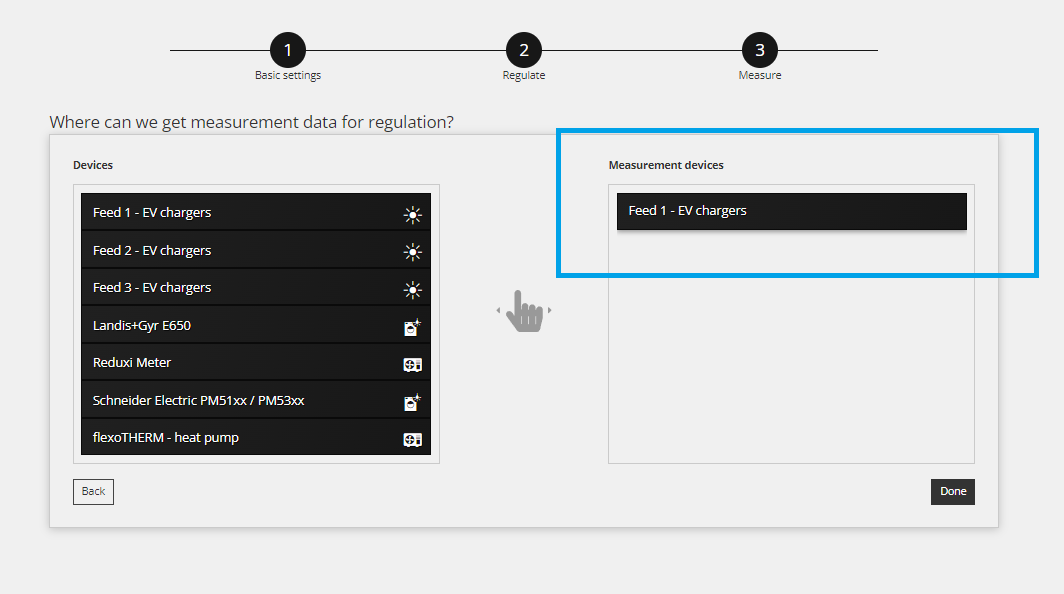

Dispositivo de medición (cargadores de vehículos eléctricos de la alimentación 1):
Descripción en texto de esta imagen
Captura de pantalla de un asistente del Reduxi Configurator (tema claro), paso 3 Measure. Barra de pasos con tres círculos negros numerados: 1 Basic settings, 2 Regulate, 3 Measure. Pregunta: Where can we get measurement data for regulation? Lista izquierda, con el encabezado Devices, con las filas: Feed 1 - EV chargers (icono de sol), Feed 2 - EV chargers (icono de sol), Feed 3 - EV chargers (icono de sol), Landis+Gyr E650 (icono de contador con signo más), Reduxi Meter (icono de dispositivo), Schneider Electric PM51xx / PM53xx (icono de contador con signo más), Smart meter (Feed 1) (icono de contador con signo más), Smart meter (Feed 2) (icono de contador con signo más), Smart meter (Feed 3) (icono de contador con signo más), flexoTHERM - heat pump (icono de dispositivo). En el centro, un icono de mano gris con flechas a izquierda y derecha. Lista derecha, con el encabezado Measurement devices, marcada con un marco rectangular azul, contiene una fila: Smart meter (Feed 1). Botones: Back abajo a la izquierda, Done abajo a la derecha.
Establezca un límite de exportación/importación para la estrategia de la alimentación específica, si es necesario:
Descripción en texto de esta imagen
Captura de pantalla de la página Strategy del Reduxi Configurator (tema claro). Ruta de navegación: Settings / Strategy. Un icono verde de enlace arriba a la derecha. Tres pestañas: General settings, Regulated devices (seleccionada), Optimization modes (gris). Una tabla con las columnas Name, Event description, Export limit, Goal, Import limit, Advanced. Una fila: Name: Default mode; Event description: /; Export limit: 0 kW; Goal: Self-consumption (menú desplegable); Import limit: 50 kW; Advanced: icono de edición. Un botón negro con un signo más está debajo de la tabla, a la derecha. Un marco rectangular azul rodea las columnas Export limit, Goal e Import limit junto con la zona del encabezado de pestañas situada encima.
El mismo procedimiento debe aplicarse a las alimentaciones 2 y 3, lo que da un total de cuatro estrategias definidas. Con ello, el sistema Reduxi tendrá toda la información necesaria para ejecutar el DLM con seguridad. Tenga en cuenta que, para cada cargador de vehículos eléctricos, el Reduxi Controller calculará en tiempo real dos consignas, derivadas de la estrategia individual que incluye el cargador correspondiente. El Reduxi Controller tomará siempre la consigna más baja, lo que garantiza la máxima protección.
Para más información, siga el enlace a Reduxi Configurator.
Para visualizar los datos obtenidos del dispositivo se utiliza la aplicación cloud: Reduxi Cloud.
