Los contactos SG regulan la bomba de calor Mitsubishi Ecodan a través de Reduxi Gateway utilizando señales de salida de relé. Aprovechando las bombas de calor flexibles, podemos reducir los costes de electricidad en un 30%.
1. Componentes para establecer una conexión entre el controlador Reduxi y Bomba de calor Mitsubishi Ecodan.
Para establecer la conexión entre el controlador Reduxi y la bomba de calor Mitsubishi Ecodan, el usuario necesitará:
- Controlador Reduxi
- Dispositivo Reduxi Gateway con 3 sensores de corriente (TC) (30:1A)
El dispositivo Reduxi Gateway debe añadirse (conectarse) primero al controlador Reduxi para poner en servicio los modos de funcionamiento de la bomba de calor. La conexión puede establecerse de forma inalámbrica (WLAN) o mediante un cable UTP (LAN). Encontrará más información sobre la conexión en the Gateway to Controller connection. El dispositivo Reduxi Gateway también incluye 3x(30:1A) sensores de corriente (transformador) utilizados para medir la corriente eléctrica (es decir, la potencia) de cada fase de la bomba de calor. Además, se utilizan dos salidas de relé para generar señales a los contactos SG-ready, que afectan a los modos de funcionamiento de la bomba de calor.
2. Conexión de un dispositivo Reduxi Gateway a la red local de Internet
A continuación se muestra una imagen simbólica de toda la conexión desde el controlador Reduxi hasta la bomba de calor:
Para más información sobre cómo conectar un dispositivo Reduxi Gateway por favor siga el enlace: Cómo configurar Reduxi Gatway.
3. Conexión del relé de los dispositivos Reduxi GW a los contactos SG-ready de una bomba de calor

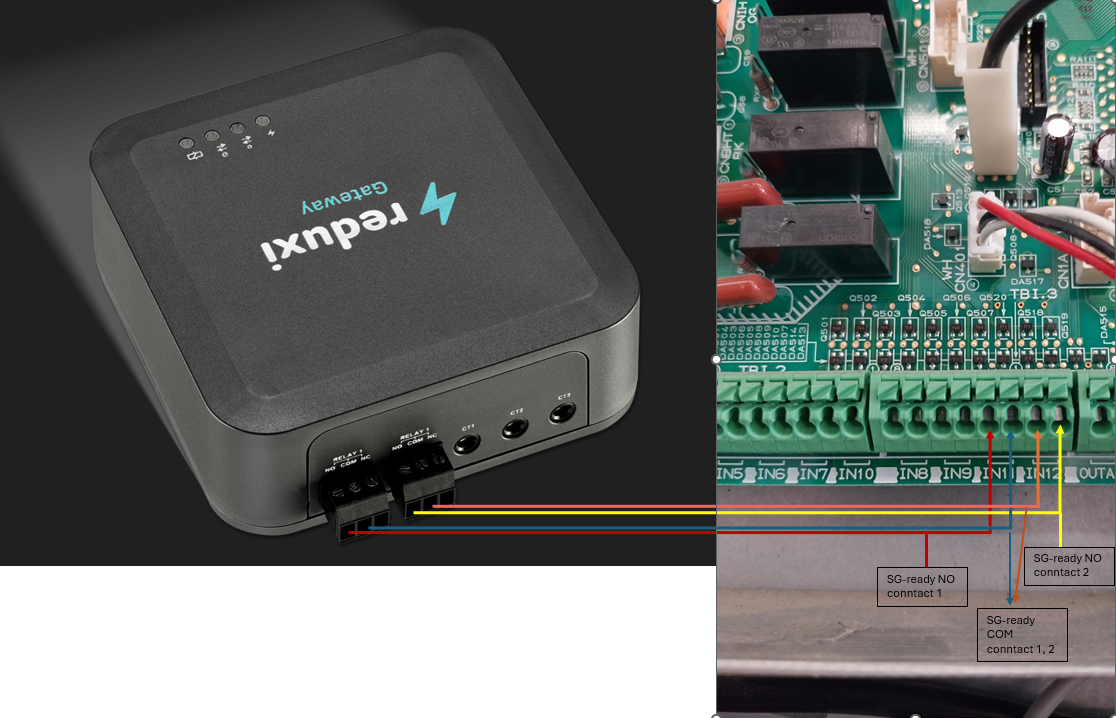

Para conectar físicamente los relés del dispositivo Reduxi Gateway a los contactos SG-ready de la bomba de calor, es esencial determinar la ubicación exacta de los contactos SG-ready en la placa de circuitos de la bomba de calor. Como se muestra en la siguiente figura, se ilustran las posiciones precisas de los contactos SG-ready en la placa de circuitos de la bomba de calor Mitsubishi Ecodan, junto con sus conexiones exactas al dispositivo Reduxi Gateway.
Tenga en cuenta lo siguiente: El dispositivo Reduxi Gateway permite utilizar salidas de relé ass permanentemente cerradas " Normalmente Cerrado - NC " o abiertas " Normalmente Abierto - NO ", mientras que en el caso del calor Mitsubishi Ecodan, utilizamos NO contactos.

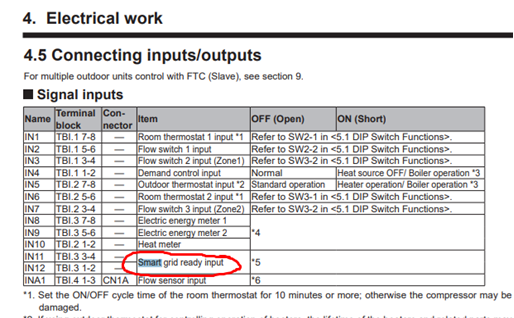

La tabla adicional para la especificación de contactos SG-ready:
4. Dispositivo Reduxi Gateway como contador con sensores de corriente
Los sensores de corriente (TC) se incluyen en el kit con el dispositivo Reduxi Gateway y deben conectarse a tres entradas para cada fase, como se muestra en la imagen siguiente.
El sensor de corriente cubre la fase individual (L1, L2, L3) de la bomba de calor, imagen inferior:
5. Añadir la bomba de calor como un nuevo dispositivo en el configurador Reduxi
Para añadir una nueva bomba de calor como dispositivo o editar uno existente, siga estos pasos, detallados en puntos individuales a continuación.
5.1 Añadir un dispositivo
Inicie sesión localmente en el configurador Reduxi en el controlador y pulsa el botón Añadir dispositivo.
5.2 Seleccione el dispositivo que desea añadir
En el primer paso, seleccione los parámetros básicos del dispositivo que desea añadir:
- Tipo de aparato: HVAC,
- Tipo: Medidor Redxi
- Nombre: Especifique el nombre del dispositivo.
5.3 Ajustes básicos
5.4 Canal de comunicación
La primera parte de la configuración del canal de comunicación está destinada a la conexión del dispositivo Reduxi Gateway al Reduxi contoller. Rellene los campos como se muestra en la siguiente imagen (rellenados automáticamente).

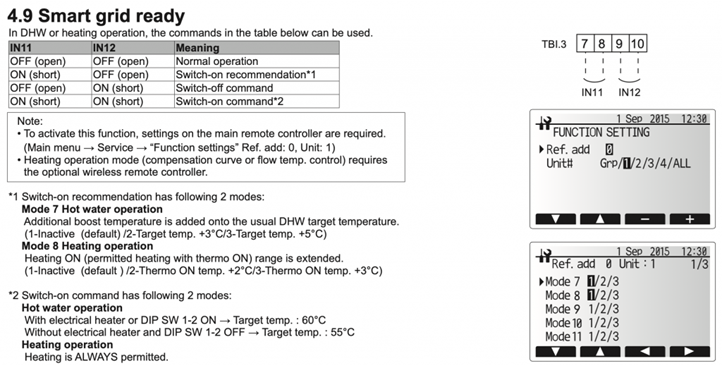

Lógica de la combinación de señales SG-ready:
La segunda parte del canal de comunicación está destinada a la configuración actual de los sensores del dispositivo Reduxi Gateway, donde elegimos "Auto detectar desde gateway" para todos los sensores actuales.
| ON (Normal operation) | BOOST (Switch-on command*2) | ECO (Switch-on recommendation*1) | OFF (Switch-on command) |
| Relay 1 / IN11 = OFF | Relay 1 / IN11 = ON | Relay 1 / IN11 = ON | Relay 1 / IN11 = OFF |
| Relay 2 / IN12= OFF | Relay 2 / IN12= ON | Relay 2 / IN12= OFF | Relay 2 / IN12 = ON |

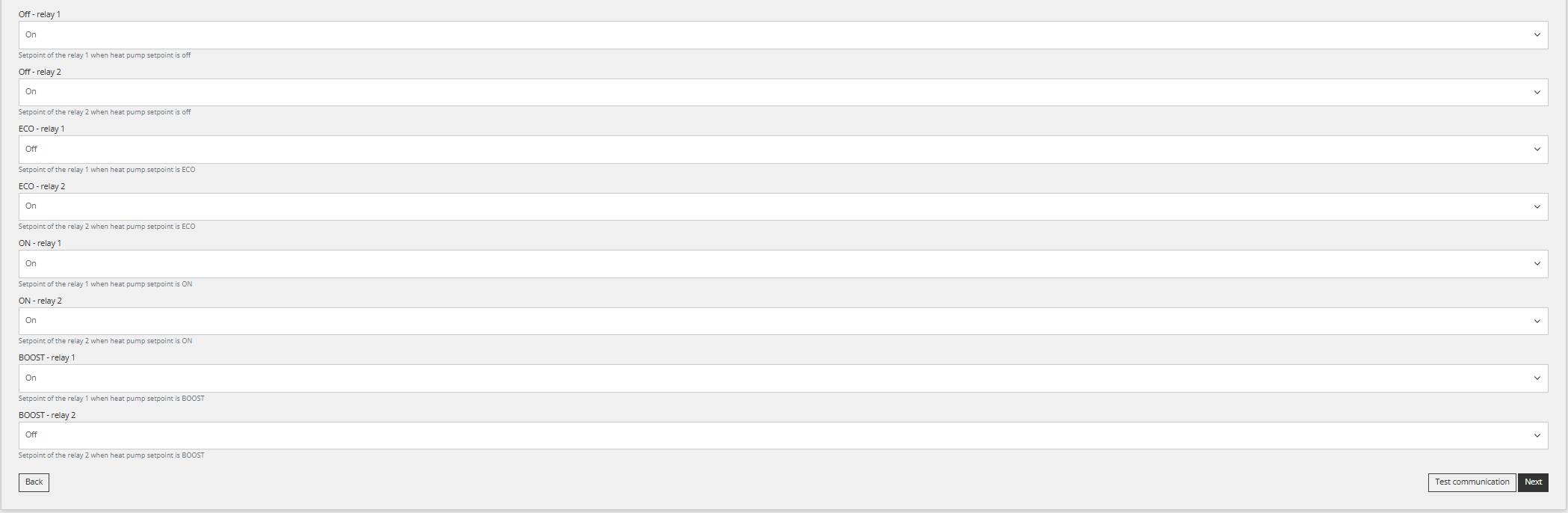

La lógica de la combinación de señales de relés en el dispositivo Reduxi GW:
5.5 Prueba de comunicación
La prueba de comunicación se realiza con ayuda del botón "Probar comunicación", situado en la parte inferior derecha después de todos los campos de parámetros del canal de comunicación.
La prueba de comunicación puede arrojar dos respuestas:
1. La comunicación funciona correctamente, imagen de abajo:
2. La comunicación no funciona correctamente, la imagen de abajo:
5.6 Configuración avanzada
La configuración avanzada es arbitraria y depende de las necesidades específicas del lugar donde esté instalado el controlador Reduxi. Una vez finalizados todos los ajustes avanzados, pulse el botón "Hecho" situado en la parte inferior derecha.
5.7 Últimas mediciones
Tras establecer correctamente la comunicación con el dispositivo, podemos comprobar los valores en el dispositivo como prueba adicional. Esto se hace haciendo clic en la selección de dispositivos en la pantalla de inicio, donde elegimos el nuevo añadir bomba de calor en la estructura de árbol.
Si queremos que el dispositivo sea gestionado por una estrategia, el modo de gestión debe estar en "Automático", pero si cambiamos a modo manual, podemos probar el funcionamiento de diferentes estados.
Después de añadir correctamente el dispositivo y comprobar los valores, el dispositivo puede ser inspeccionado y controlado a través de la aplicación Reduxi.
