Integre Reduxi con el cargador ABB Terra Wall-Box a través de Wi-Fi, utilizando el protocolo Modbus TCP/RTU o OCPP. La flexibilidad de Reduxi permite reducciones de costos de hasta un 30%.
1. Instalar la aplicación TerraConfig
1.1 Plataforma TerraConfig:
https://abb.installer.chargedot.com/#/login
1.2 La aplicación está disponible en Google Store:
https://play.google.com/store/apps/details?id=com.abbemobility.terraconfig
1.3 La aplicación está disponible en la App Store de Apple:
https://apps.apple.com/us/app/terraconfig/id6443887124
2. Conectarse a la aplicación TerraConfig

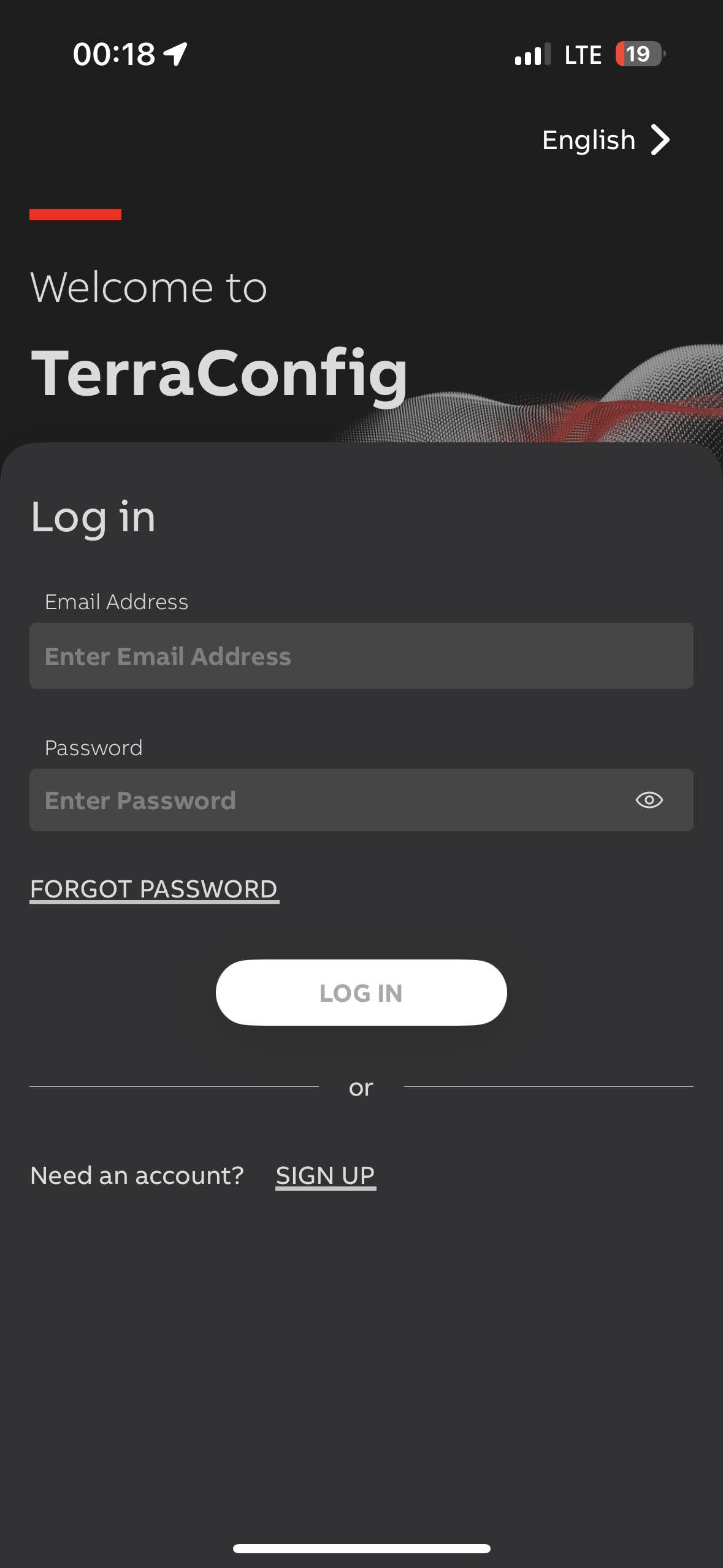

2.1 Inicio de sesión/Registro en la aplicación TerraConfig
Abra la aplicación e inicie sesión o registre una nueva cuenta haciendo clic en el botón “REGISTRARSE” y luego inicie sesión.
2.1.1 Configuración del cargador TerraConfig
Una vez iniciada la sesión, es necesario realizar la configuración de la aplicación TerraConfig.

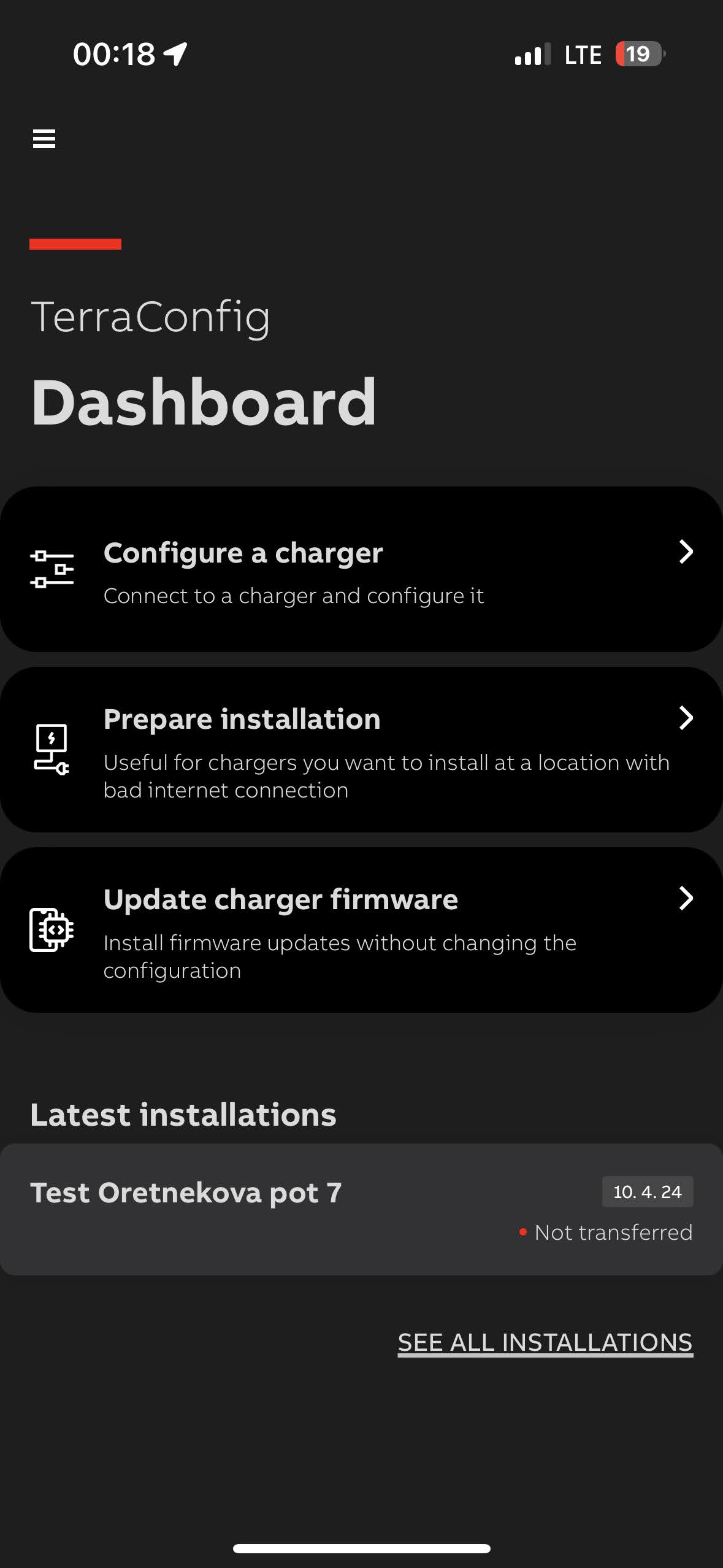

- Panel de control (haga clic en Configurar un cargador):
- Conectar al cargador (dispositivo disponible):
- Complete la configuración básica:

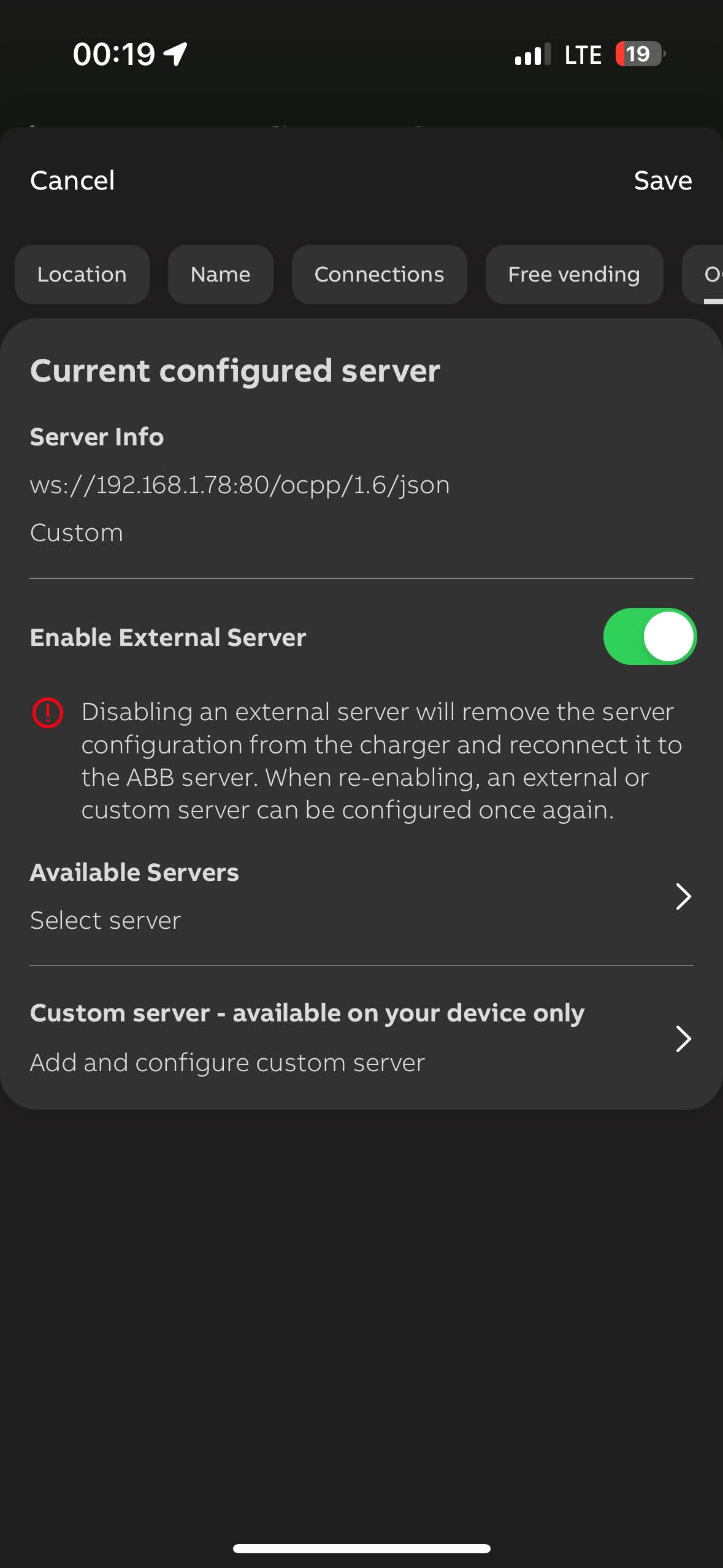

2.1.2 Parámetros del servidor OCPP del cargador TerraConfig
- Habilitar el servidor externo.
- El servidor URL OCPP se obtiene del controlador Reduxi.

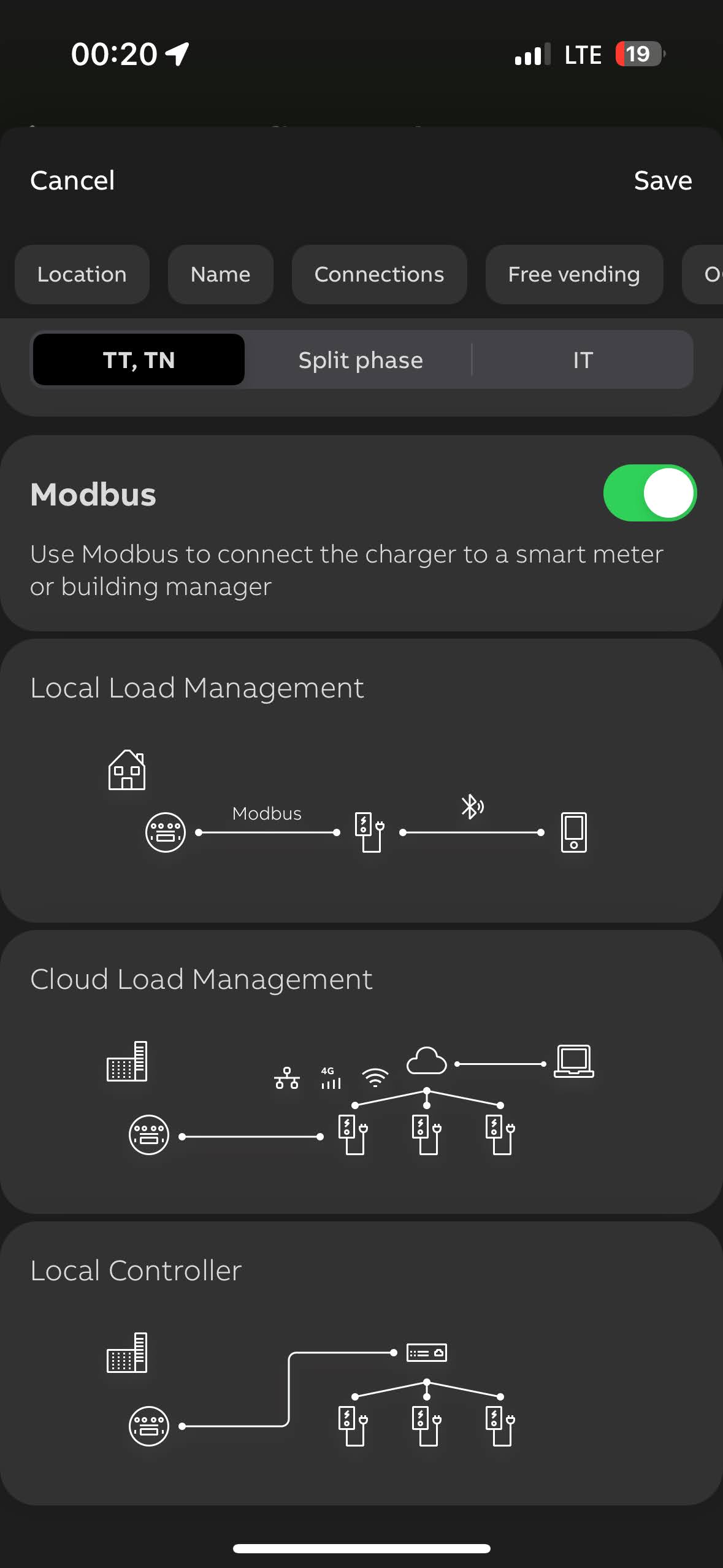

- Complete los parámetros de Gestión de Energía (Habilite Modbus):
2.1.4 Configuración Modbus del cargador TerraConfig

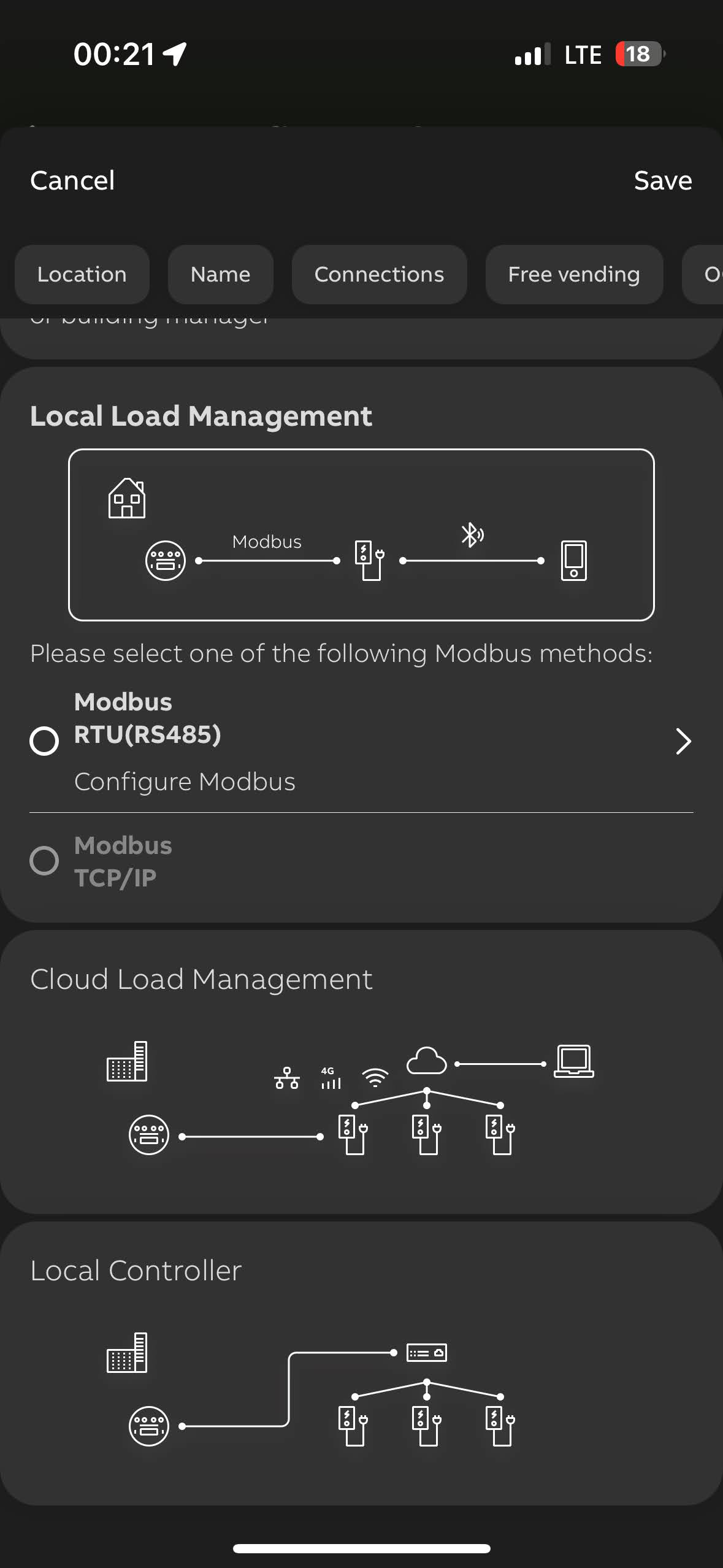

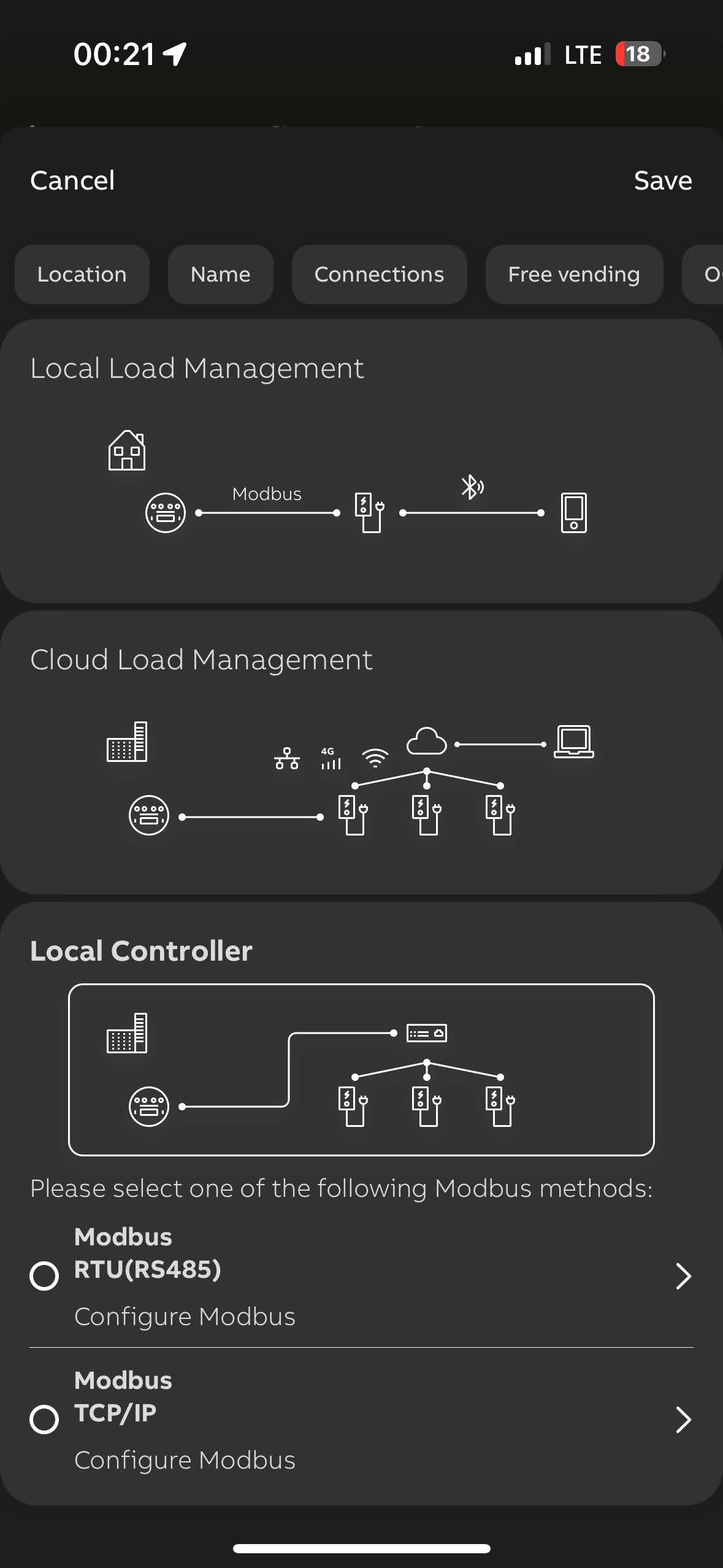

- Seleccione el controlador local

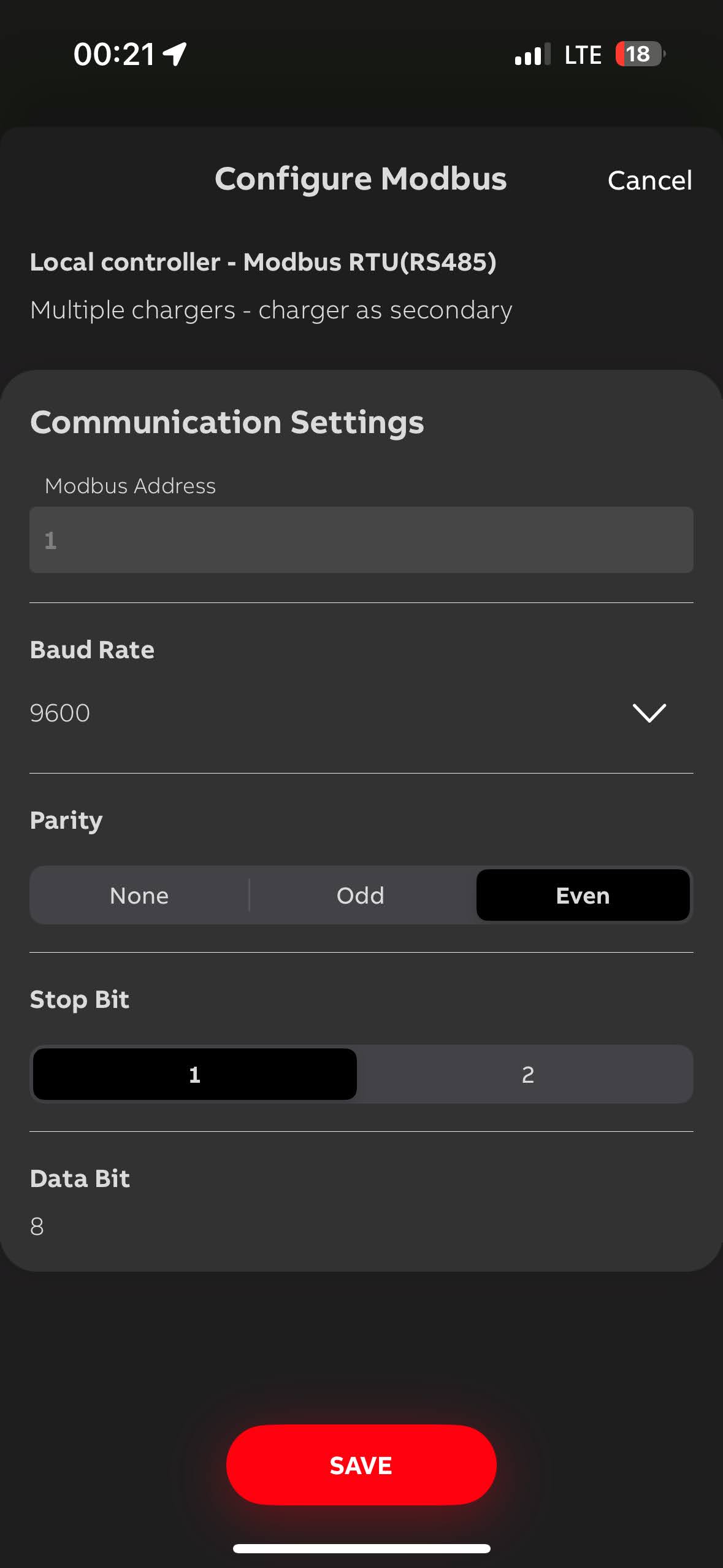

- Configuración Modbus (RTU):
Se deben aplicar las mismas configuraciones en el controlador Reduxi para el puerto RS485 1 o 2.

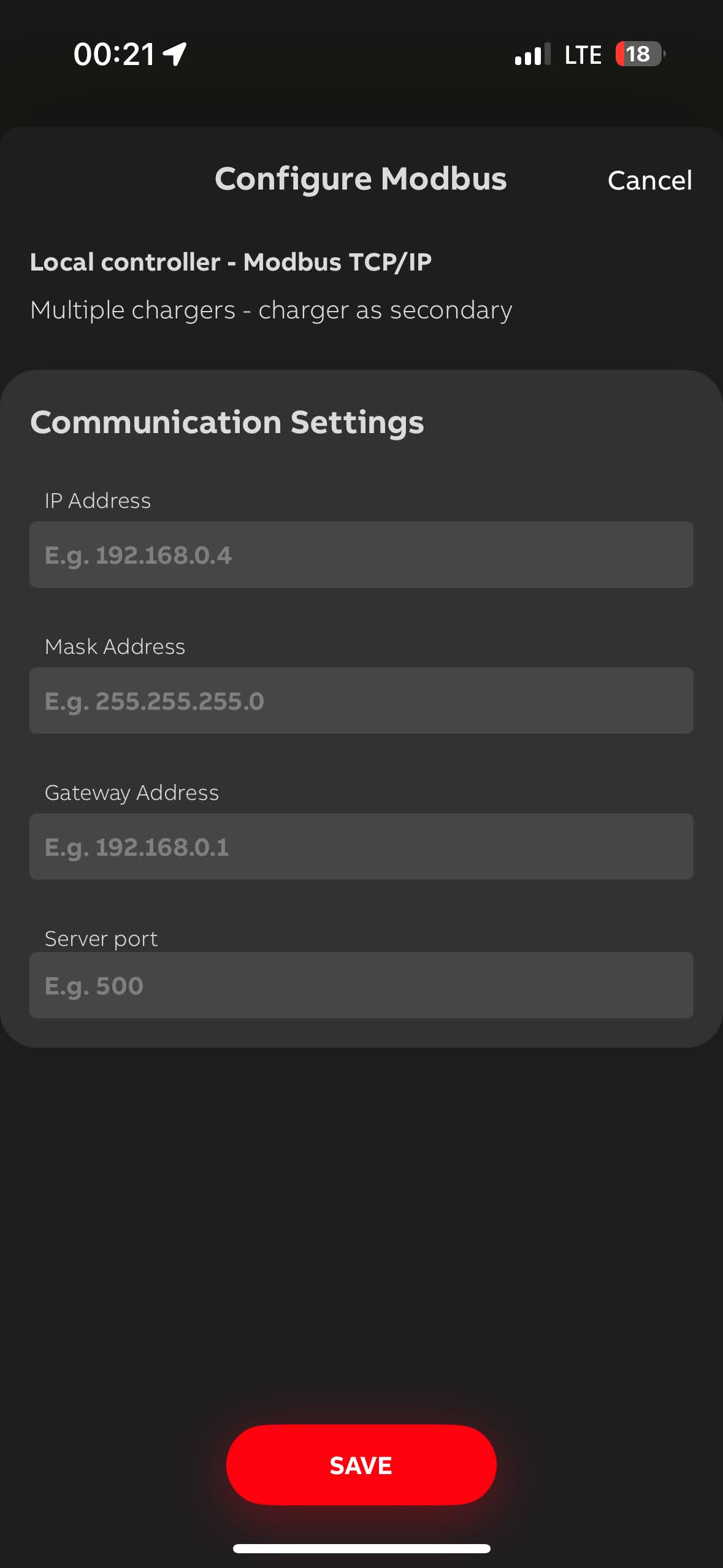

- Configure el parámetro para Modbus TCP/IP, para fines de comunicación con el controlador Reduxi.
2.1.4 Conectarse a Wifi
3. Comunicación OCPP entre el cargador ABB Terra AC Wall-box y el controlador Reduxi
3.1 Agregar dispositivo
Primero inicie sesión en el configurador local Reduxi y agregue un nuevo dispositivo haciendo clic en el botón 'Agregar dispositivo'.
3.2 Seleccione el dispositivo que desea agregar
En el primer paso seleccione la configuración básica:
- Seleccione el tipo de dispositivo: Cargador EV,
- Seleccionar tipo: OCPP 1.6 - JSON,
- Y definir el nombre.
4.3 Configuración del dispositivo para OCPP
El segundo paso se utiliza para el canal de comunicación, para que la comunicación OCPP funcione correctamente. Primero, complete el identificador del dispositivo obtenido de la aplicación TerraConfig.
Cuando se utiliza el protocolo OCPP JSON 1.6, se necesita la URL OCPP del servidor, generada por el controlador Reduxi. La URL se puede obtener directamente del canal de comunicación.
El ID del dispositivo (ID OCPP único) se obtiene del cargador (en el lado derecho del cargador comienza con TACW11-4-......) y debe configurarse en el canal de comunicación.
URL de ejemplo: ws://192.168.1.200/ocpp/1.6/json/
4.4 Configurar los ajustes de OCPP en TerraConfig
Enlace a: 2.1.2 Parámetros del servidor OCPP del cargador de pared ABB Terra
4.5 Comunicación de prueba
Para garantizar que se establezca la comunicación OCPP, se puede realizar una prueba de comunicación a través del botón 'Probar comunicación' ubicado en la parte inferior derecha después de todos los campos del canal de comunicación.
Hay tres casos diferentes de respuesta comunicativa.
Caso 1: La comunicación está funcionando correctamente.
Caso 2: No se puede comunicar con el dispositivo 1, el ID del dispositivo no está configurado o es diferente.
Caso 3: No se encuentra ningún dispositivo con comunicación OCPP 1.6.
4. Comunicación Modbus TCP/IP entre el cargador ABB Terra AC Wall-box y el controlador Reduxi
Enlace a ABB libremente para la comunicación Modbus de ABB Terra AC Wall-box:
4.1 Agregar dispositivo (ABB Terra AC Wall-boxcargador)
Primero inicie sesión en el configurador local Reduxi y agregue un nuevo dispositivo haciendo clic en el botón 'Agregar dispositivo'.
4.2 Seleccione el dispositivo que desea agregar
En el primer paso seleccione la configuración básica:
- Seleccione el tipo de dispositivo: Cargador EV,
- Seleccionar tipo: ABB Terra AC Wall-box,
- y definir el nombre.
4.3 Configuración del dispositivo para Modbus TCP/IP
El segundo paso se utiliza para el canal de comunicación, para que la comunicación Modbus TCP/IP funcione correctamente. En primer lugar, complete la IP obtenida del wall-box ABB Terra AC y defina el ID de Modbus, que por defecto está configurado en 1.
4.4 Comunicación de prueba
Para garantizar que se establezca la comunicación Modbus TCP/IP, se puede realizar una prueba de comunicación a través del botón 'Probar comunicación' ubicado en la parte inferior derecha después de todos los campos del canal de comunicación.
Ejemplo de IP: 192.168.2.201
Hay tres casos diferentes de respuesta comunicativa.
Caso 1: La comunicación está funcionando correctamente leyendo:
Caso 2: No se puede comunicar con el dispositivo en IP = 192.168.2.201, la IP del dispositivo es diferente:
Caso 3: El puerto elegido no es correcto, verifique el puerto para Modbus TCP/IP:
4.5 Parámetros predeterminados
Complete la configuración avanzada y elija los parámetros que se muestran en la imagen de abajo. La configuración puede variar según las necesidades de la ubicación. Una vez que haya terminado, haga clic en el botón “Listo” en su pantalla.
5.1 Lecturas del dispositivo para OCPP o Modbus TCP/IP
El propósito de este punto es mostrar cómo verificar las lecturas del dispositivo. Esto se hace en “Dispositivo/Última medición”.
Una vez que el dispositivo se agrega correctamente a través del configurador, se puede monitorear a través de la aplicación en la nube Reduxi.
