Integra Reduxi con el cargador AXIbox 11K vía Wi-Fi, utilizando el protocolo OCPP. La flexibilidad de Reduxi permite reducir los costes hasta un 30%.

1. Aplicación Evchargo

1.1 AXIbox 11K:

https://axitecsolar.com/en/axibox-11khttps://abb.installer.chargedot.com/#/login

1.2 La aplicación está disponible en Google Store:

https://play.google.com/store/apps/details?id=cn.enplus.chargein

1.3 La aplicación está disponible en el App Store de Apple:

https://apps.apple.com/gb/app/evchargo/id1533765408

2. Conéctese a laaplicación Evchargo

2.1 Inicio de sesión/Registro en la aplicación Evchargo

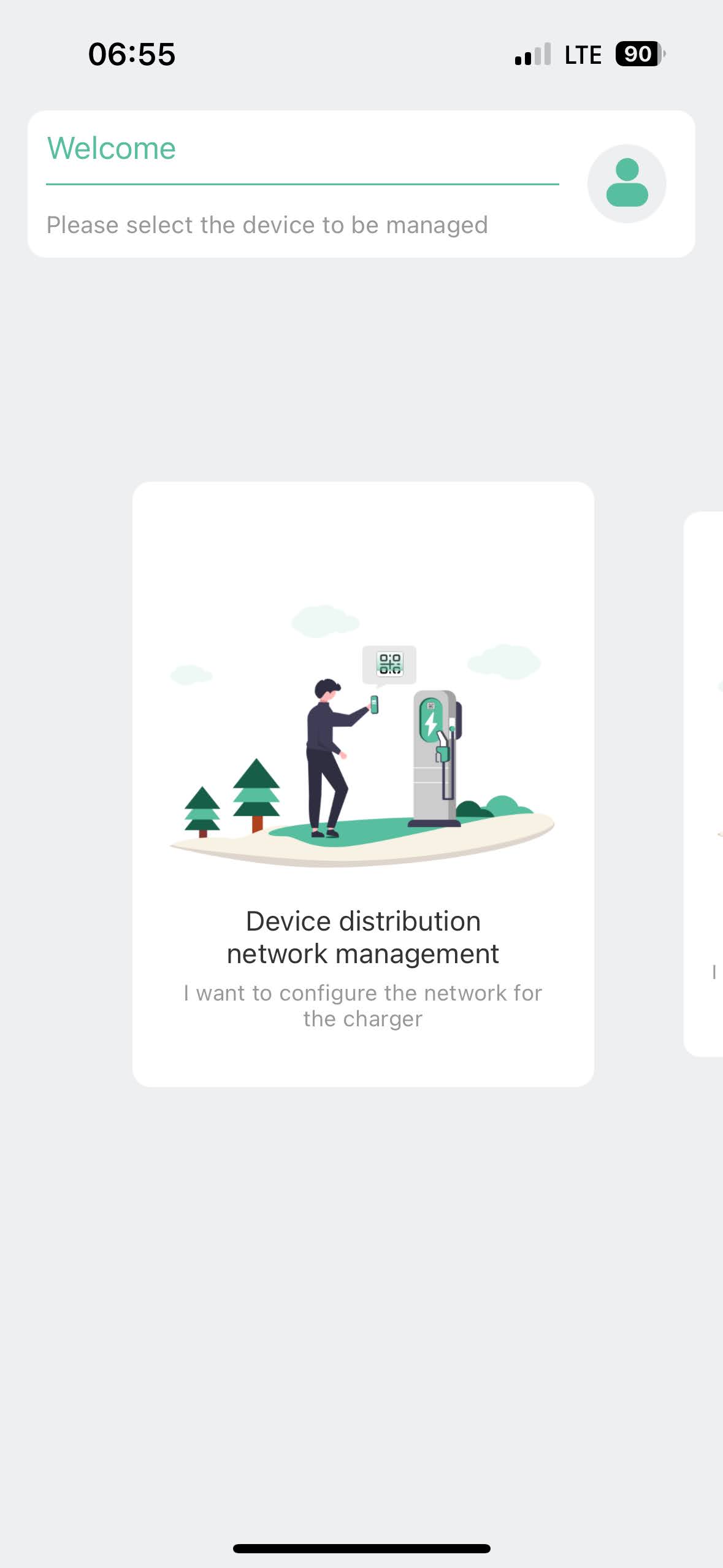

Abra la aplicación y conéctese o registre una nueva cuenta. A continuación se muestra la página de inicio ("Página de bienvenida").

2.1.1 Aplicación Evchargo para la configuración del cargador

Una vez iniciada la sesión, se debe realizar la configuración del cargador EV en la aplicación Evchargo.

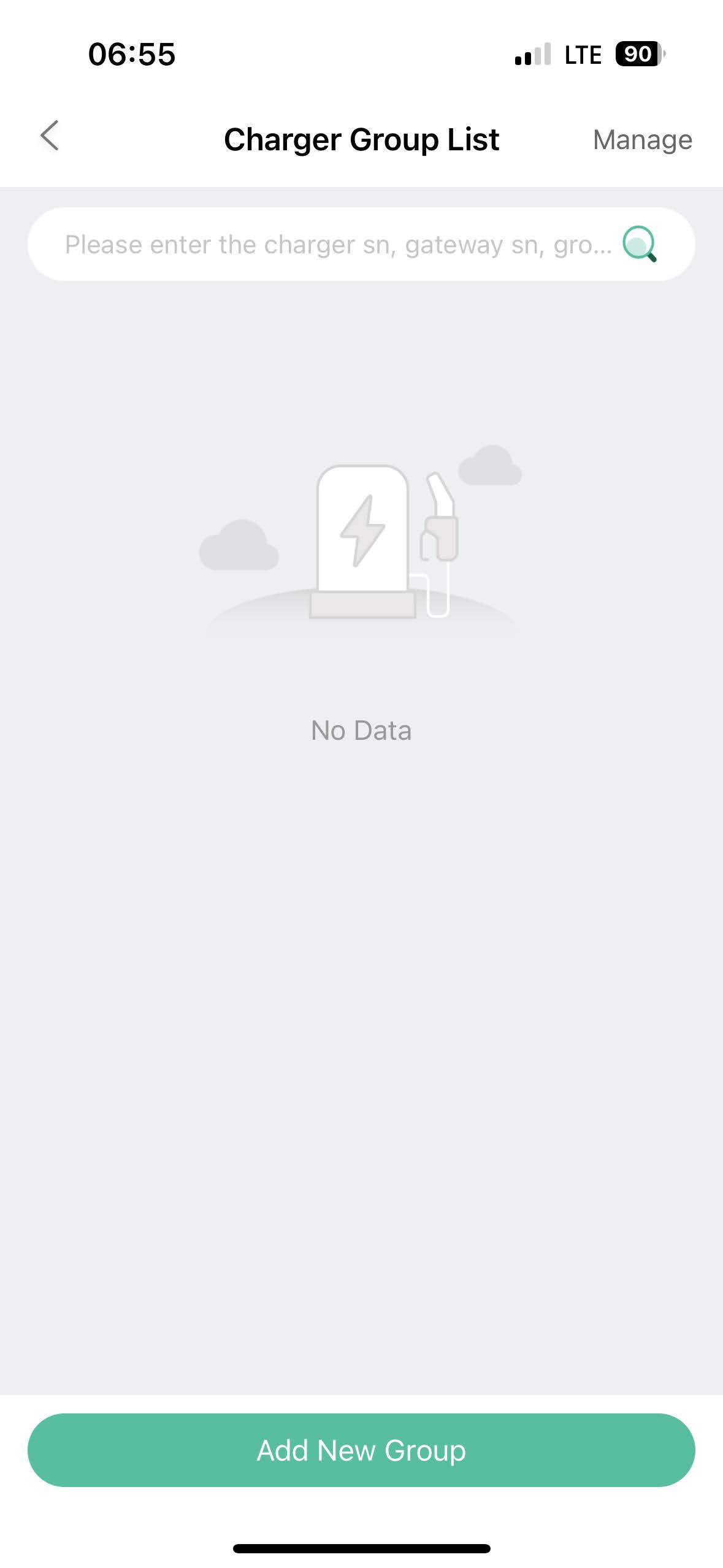

Añadir nuevo grupo:

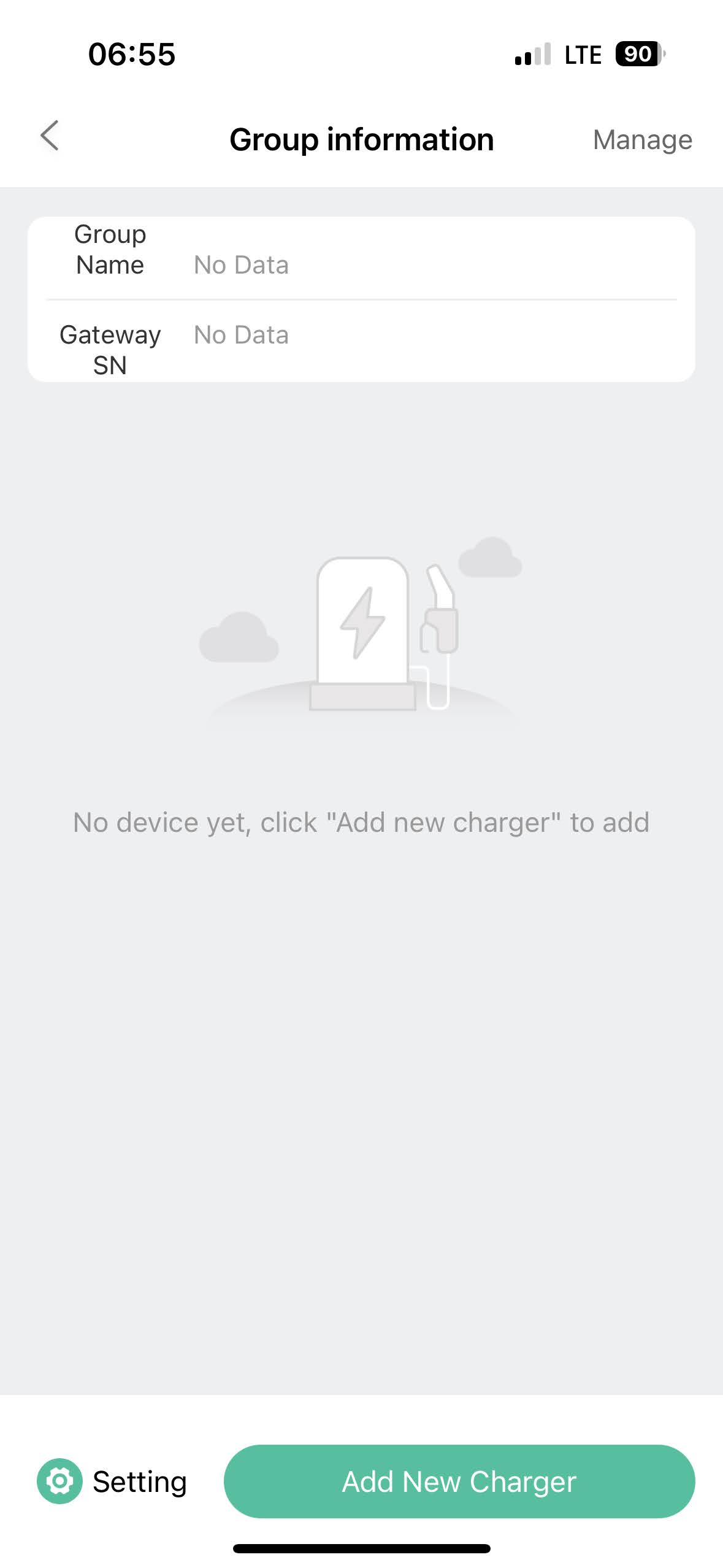

Añade un nuevo cargador:

Utiliza el escaneo Bluetooth y elige el dispositivo:

Añade el dispositivo:

Conéctate a Wifi:

Una vez conectado al Wifi, haga clic en el botón "Configuración" situado abajo a la izquierda:

Haga clic en el botón de información del servidor:

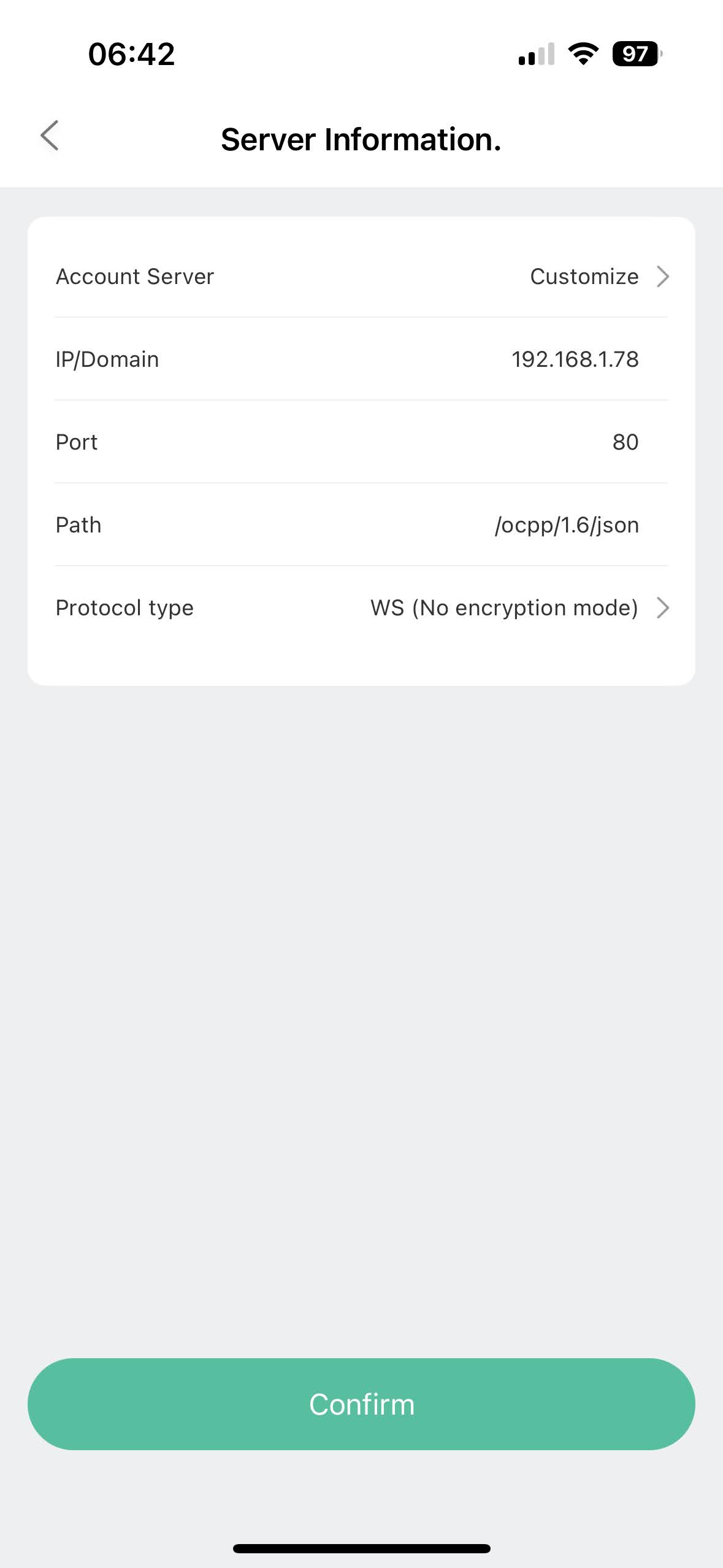

Rellene la información del servidor como se muestra a continuación:

La URL del servidor OCPP se obtiene del controlador Reduxi.

Ejemplo de URL = ws://192.168.1.78/ocpp/1.6/json/

Tipo de protocolo = WS

IP/Dominio = 192.168.1.78

Puerto = 80 (para protocl WS)

Ruta = /ocpp/1.6/json/

El último paso es la página de inicio del cargador EV conectado:

3. Comunicación OCPP entre el cargador AXIbox 11K y el controlador Reduxi

3.1 Añadir dispositivo

En primer lugar, accede al configurador local de Reduxi y añade un nuevo dispositivo haciendo clic en el botón "Añadir dispositivo".

3.2 Seleccione el dispositivo que desea añadir

En el primer paso, seleccione los ajustes básicos:

Seleccione el tipo de dispositivo: Cargador EV,
Seleccionar tipo: OCPP 1.6 - JSON,
Dale un nombre al dispositivo.

3.3 Configuración del dispositivo para OCPP

El segundo paso se utiliza para el canal de comunicación, para que la comunicación OCPP funcione correctamente. En primer lugar, rellene el identificador de dispositivo (SN de AXIbox 11K) obtenido de la aplicación Evchargo, que debe establecerse en el canal de comunicación.

Cuando se utiliza el protocolo OCPP JSON 1.6, la URL OCPP del servidor es necesaria y generada por el controlador Reduxi. La URL puede obtenerse directamente del canal de comunicación.

Ejemplo de URL: ws://192.168.1.78/ocpp/1.6/json/

3.4 Comunicación de prueba

Para asegurarse de que se establece la comunicación OCPP, se puede realizar una prueba de comunicación mediante el "Botón de prueba de comunicación" situado abajo a la derecha después de todos los campos de Canal de comunicación.
