La conexión entre Reduxi y GL carga LiteBox puede ejecutar el DLMS para proteger la instalación.
1. Logotipo
2. Conecta el GL Charge LiteBox al PC
2.1 Conexión entre el PC y el cargador
Ambos dispositivos deben estar en la misma red para configurar el GL Charge Litebox. Una vez cumplido este criterio, el usuario puede conectarse a la interfaz del cargador en el navegador que prefiera.
Procedimiento:
- Pegue/escriba la IP y añada el puerto 8080 del cargador a su navegador (ejemplo: 10.150.1.104:8080)
- Inicie sesión con, Nombre de usuario: admin, Contraseña:glc999
2.2.1 Interfaz del navegador (configuración del cargador)
Pasos para una configuración correcta:
- Modo cargador, ajustado a 1 = APP.
- Establezca el ID del cargador en el valor preferido (ejemplo:1234).
- Escribe/Pega la URL del servidor del controlador Reduxi (ver 3.3 Configuración del dispositivo para OCPP).
- Borrar clave de autenticación.
3. Comunicación OCPP entre la LiteBox de carga GL y el controlador Reduxi
3.1 Añadir dispositivo
En primer lugar, accede al configurador local de Reduxi y añade un nuevo dispositivo haciendo clic en el botón "Añadir dispositivo".
3.2 Seleccione el dispositivo que desea añadir
En el primer paso, seleccione los ajustes básicos:
- Seleccione el tipo de dispositivo: Cargador EV,
- Seleccionar tipo: OCPP 1.6 - JSON,
- Dale un nombre al dispositivo.
3.3 Configuración del dispositivo para OCPP
El segundo paso se utiliza para el canal de comunicación, para que la comunicación OCPP funcione correctamente. En primer lugar, rellene el identificador del dispositivo(Set charger ID 2.2.1) obtenido del navegador, que debe pegarse en el primer campo del canal de comunicación.

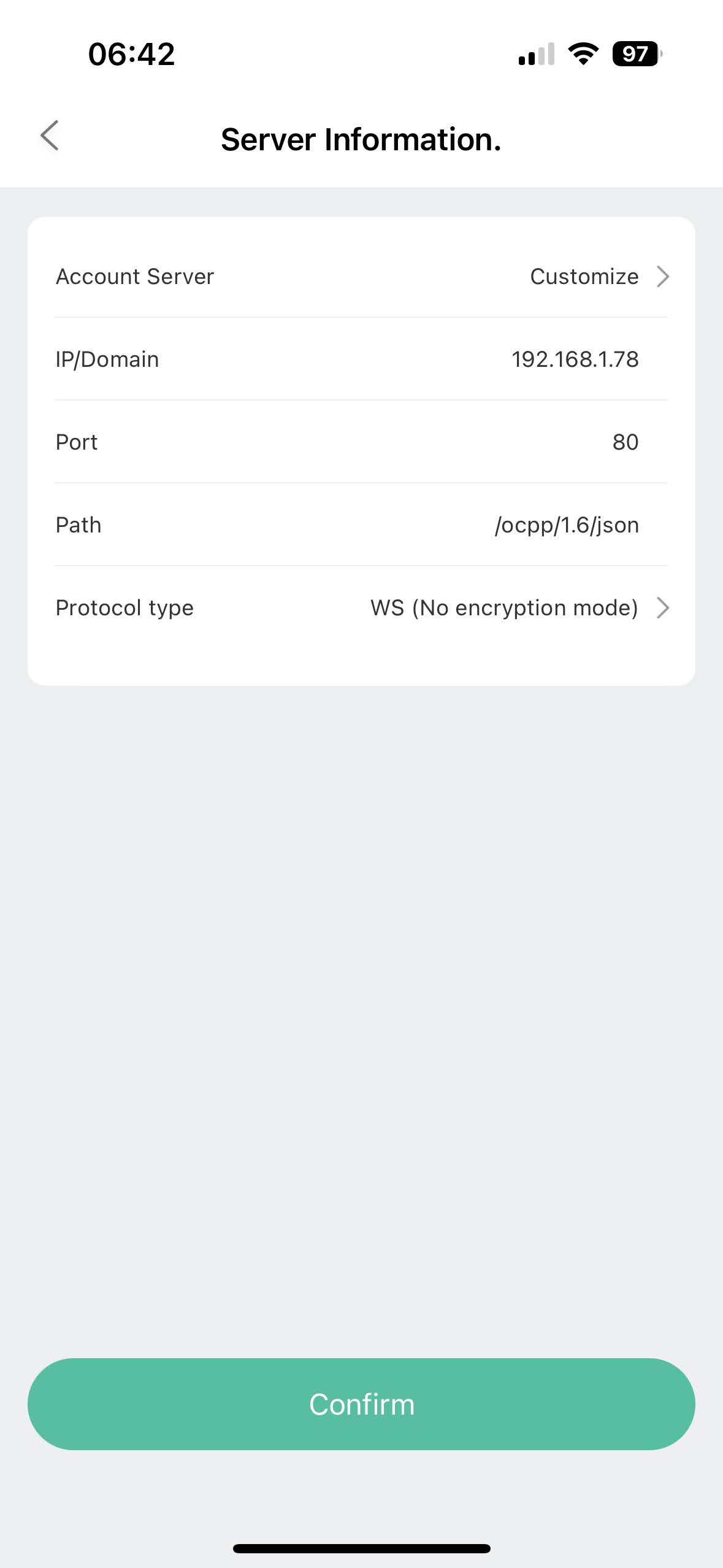

Cuando se utiliza el protocolo OCPP JSON 1.6, la URL OCPP del servidor es necesaria y generada por el controlador Reduxi. La URL puede obtenerse directamente del canal de comunicación.
Ejemplo de URL: ws://10.150.120/ocpp/1.6/json/
3.4 Comunicación de prueba
Para asegurarse de que se establece la comunicación OCPP, se puede realizar una prueba de comunicación mediante el "Botón de prueba de comunicación" situado abajo a la derecha después de todos los campos de Canal de comunicación.
Hay tres casos diferentes de respuesta comunicativa.
Caso 1: La comunicación funciona correctamente.
Caso 2: No se puede comunicar con el dispositivo 1, el ID del dispositivo no está configurado o es diferente.
Caso 3: No se encuentra ningún dispositivo con comunicación OCPP 1.6.
4. Lecturas del dispositivo
El objetivo de este punto es mostrar cómo comprobar las lecturas del dispositivo. Esto se hace en "Dispositivo/última medición".
Una vez que el dispositivo se ha añadido correctamente a través del configurador, se puede supervisar a través de la aplicación en la nube Reduxi.
